电流检测芯片-FP130A

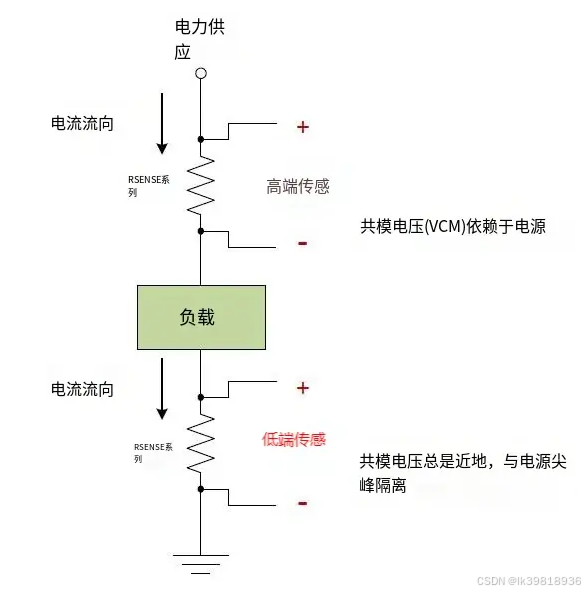

       电流检测电路可以通过运放放大转换成电压，反推算负载的电流大小。测量电流时，电流检测技术分为高端检测和低端检测。将测量电阻放在电源与负载之间的这种测量方法称为高端电流检测。将测量电阻放在负载和接地端之间的这种测量方法称为低端电流检测。这两种用于感测负载中电流的方法如下图所示。

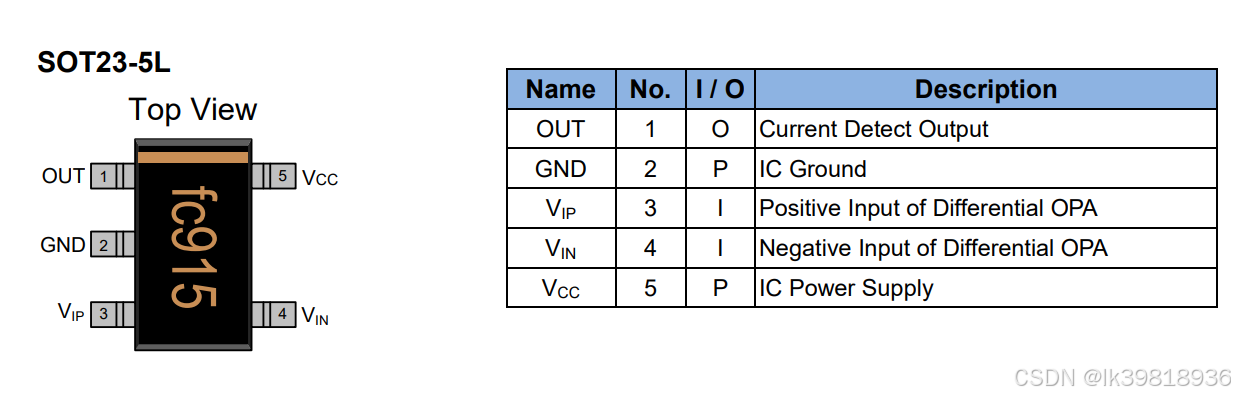

        FP130A是一颗高端检测电流芯片，它包含一个差分输入放大器和一个具有发射极输出的NPN晶体管,可以把偵测到的電流转成电压信号供给其他线路使用或判断，并且可以通过外部电阻调整输出电压的倍率,FP130A的宽压操作最高可达28V。除此之外，这个芯片还可以自动补偿电流检测过程中的偏移，让检测更加准确。

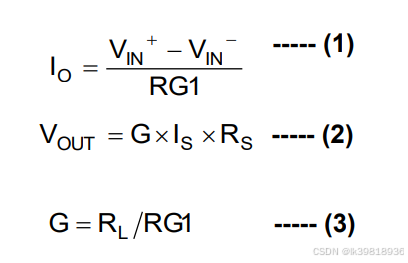

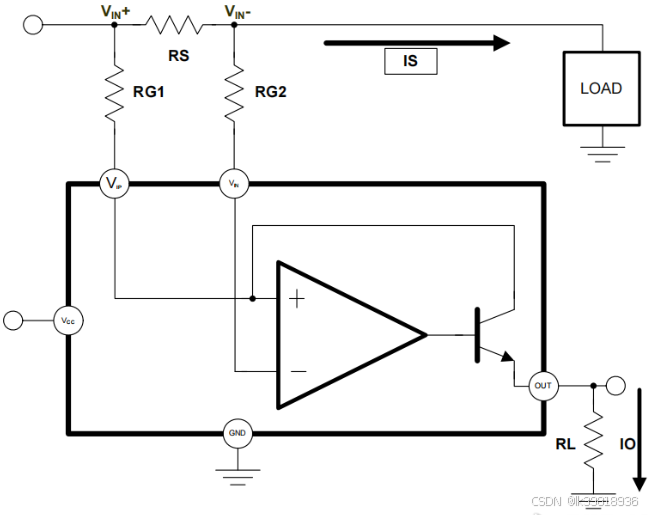

        在电流IS的路径上放置一个电阻RS，RS与RG1串联，RS也与RG2串联进行分压，然后RG1和RG2两个并联电阻会进行分流，这个时候RS两端会形成一个跨压信号，然后经过差分放大器和具有发射极的NPN型晶体管进行放大信号作用，经过OUT脚输出，这样就达到了可以通过调整外部电阻来调整输出电压的倍率。

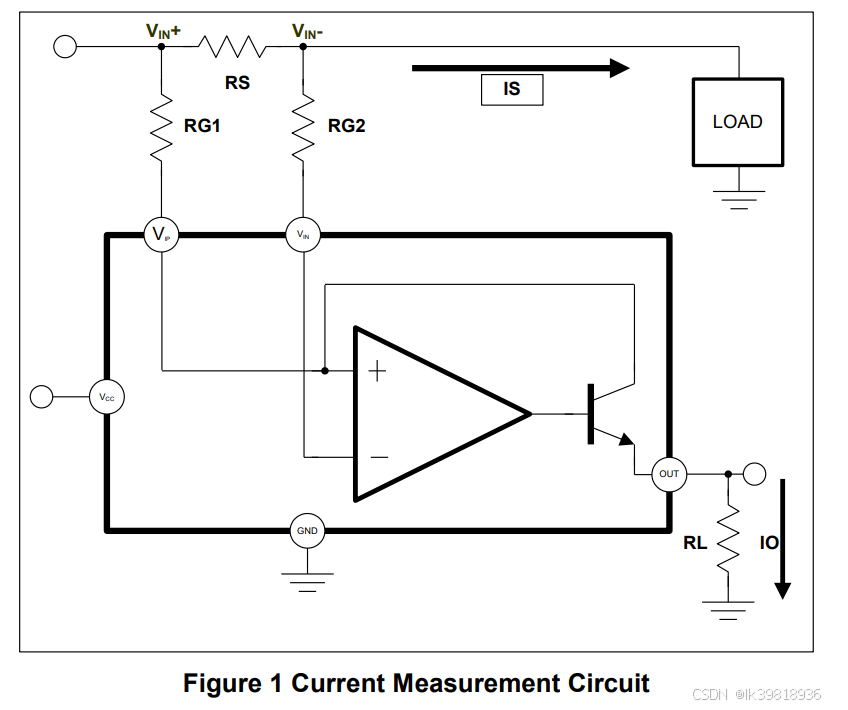

电流测量电路1

例程1：

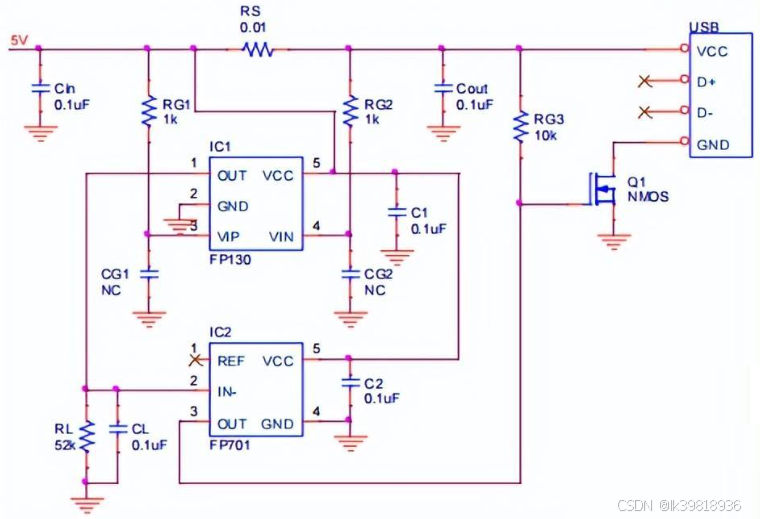

        以下是USB过流保护电路，当USB电流超过2.4A时，通过RS进行侦测，这时Q1|（N型晶体管）就会关闭，起到了保护电路的作用。
