⚔️先看效果

简单粗暴 一看就懂 拒绝花里胡哨

基于STM32的机智云平台控制设备开关(物联网)

⚔️功能简单说明

设备开机直接联网

使用机智云手机端app搜索到设备并连接

成功连接后 通过按下off/on手机虚拟按键控制设备开关（设备上的ed灯可方便识别）

⚔️硬件

stm32系列开发板 （作者使用的是单片机stm32f103c8最小系统）

在这里插入图片描述

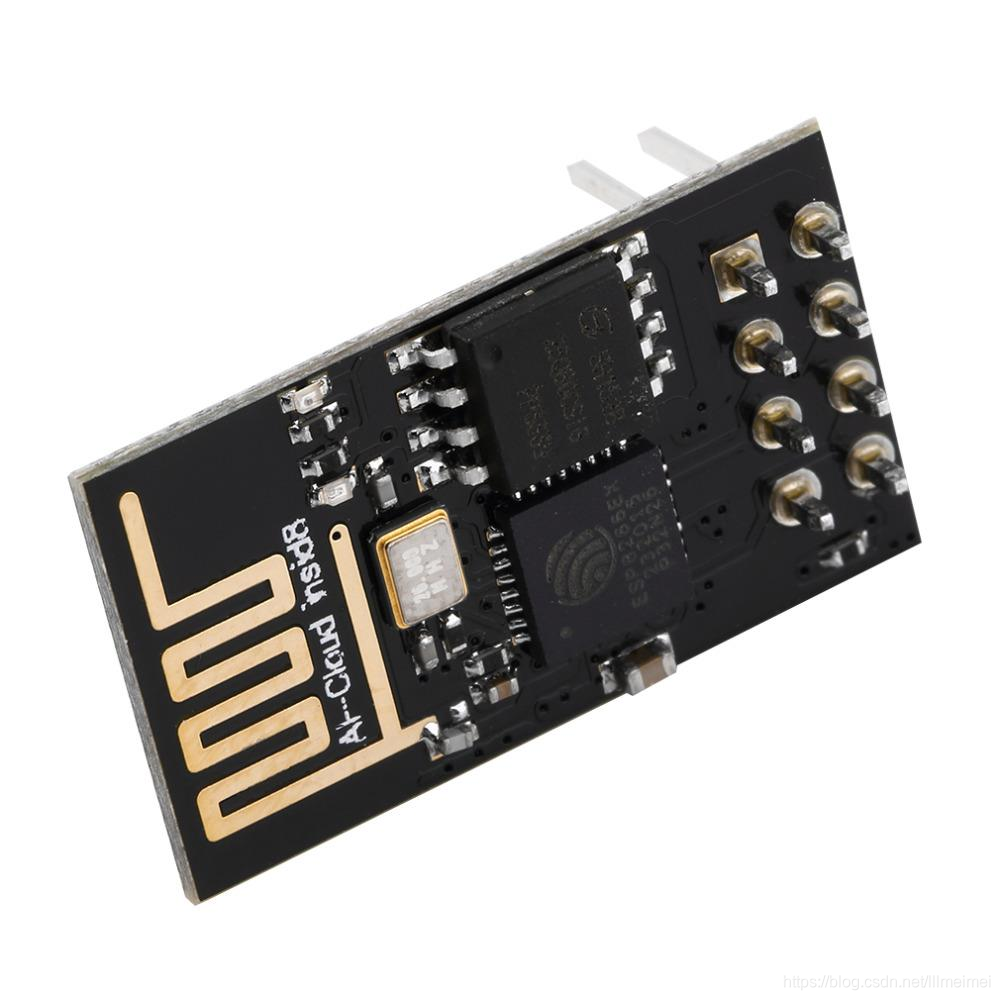

esp8266-01 wifi模块

在这里插入图片描述

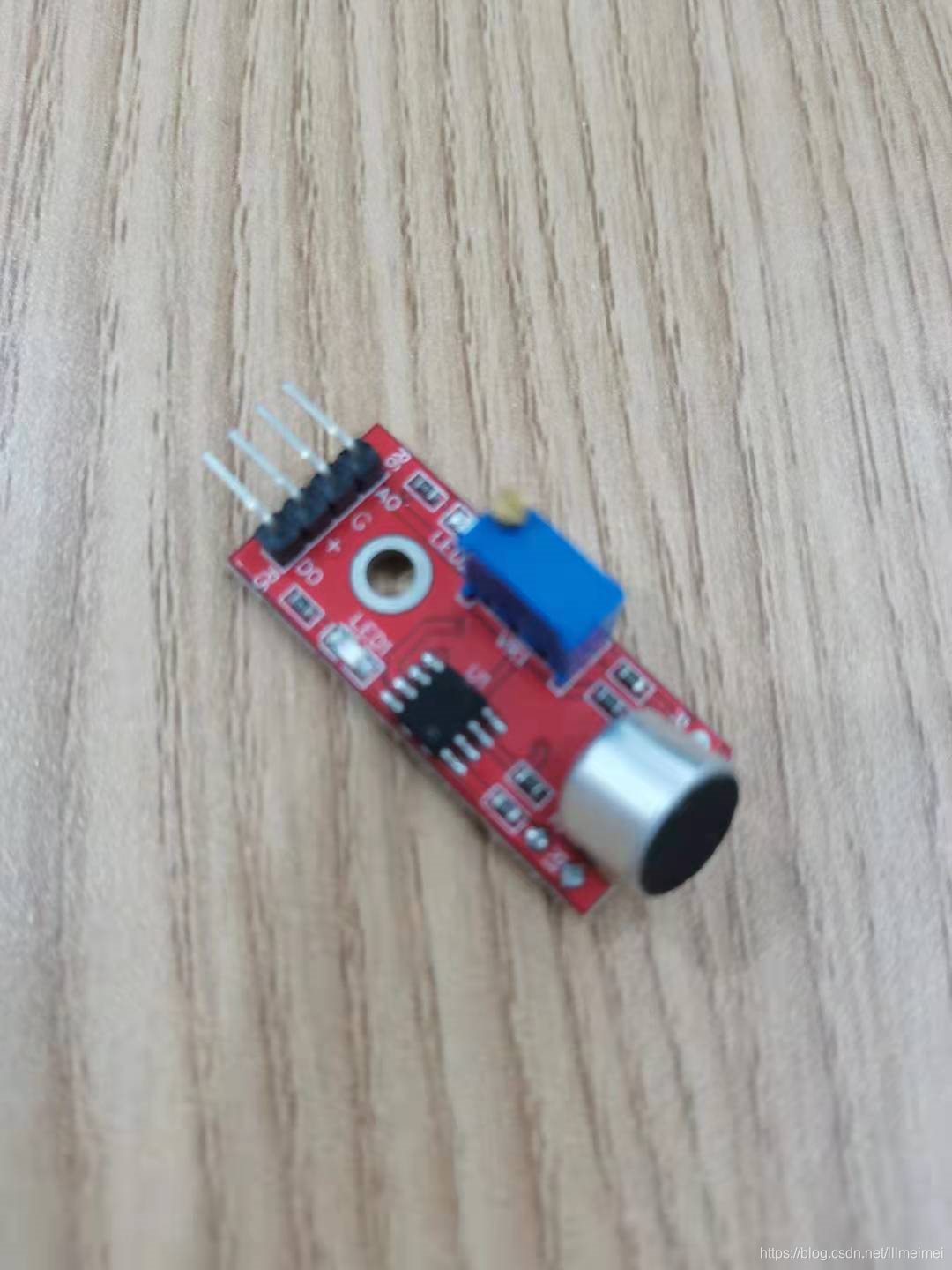

负载一个（随意选用 只是用来测试开关功能，作业使用的是麦克风采集模块，主要是上面的led灯容易识别开关）

在这里插入图片描述

⚔️机智云平台创建设备

机智云官网

注册开发者账号 并且登入开发者中心

在这里插入图片描述

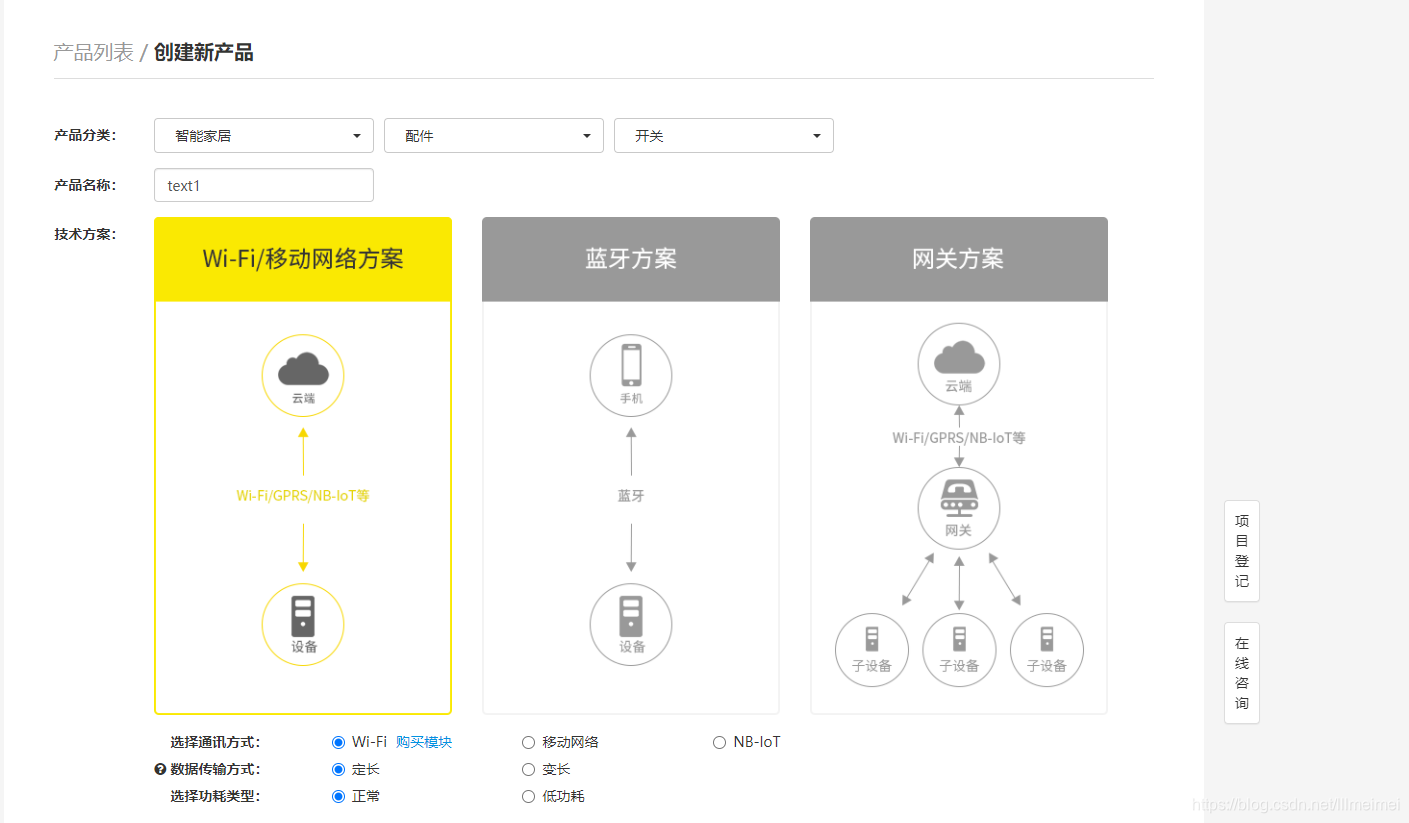

左上角创建新产品点击进入

直接按照图中的对应配置即可

在这里插入图片描述

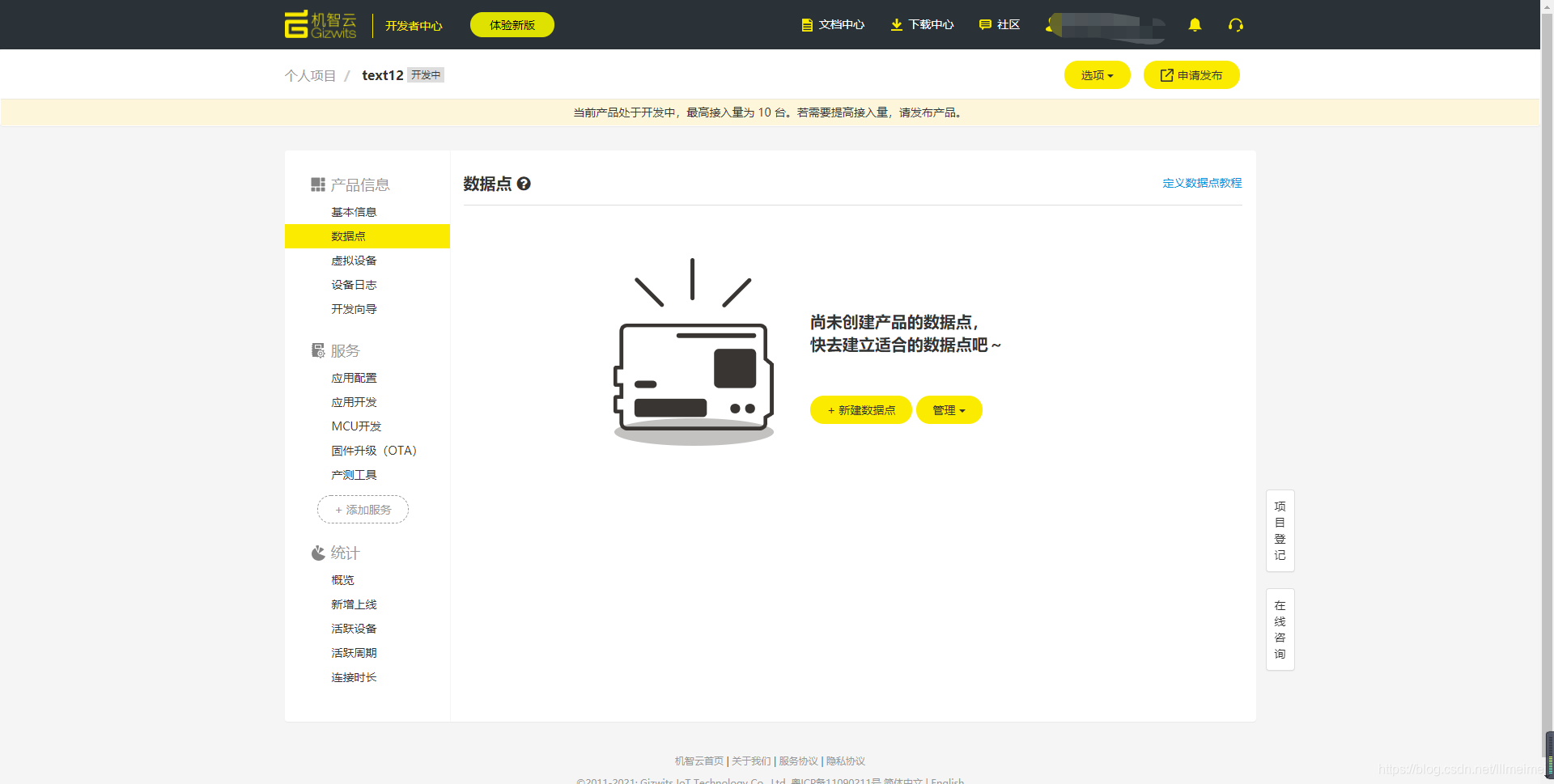

⚔️新建数据点

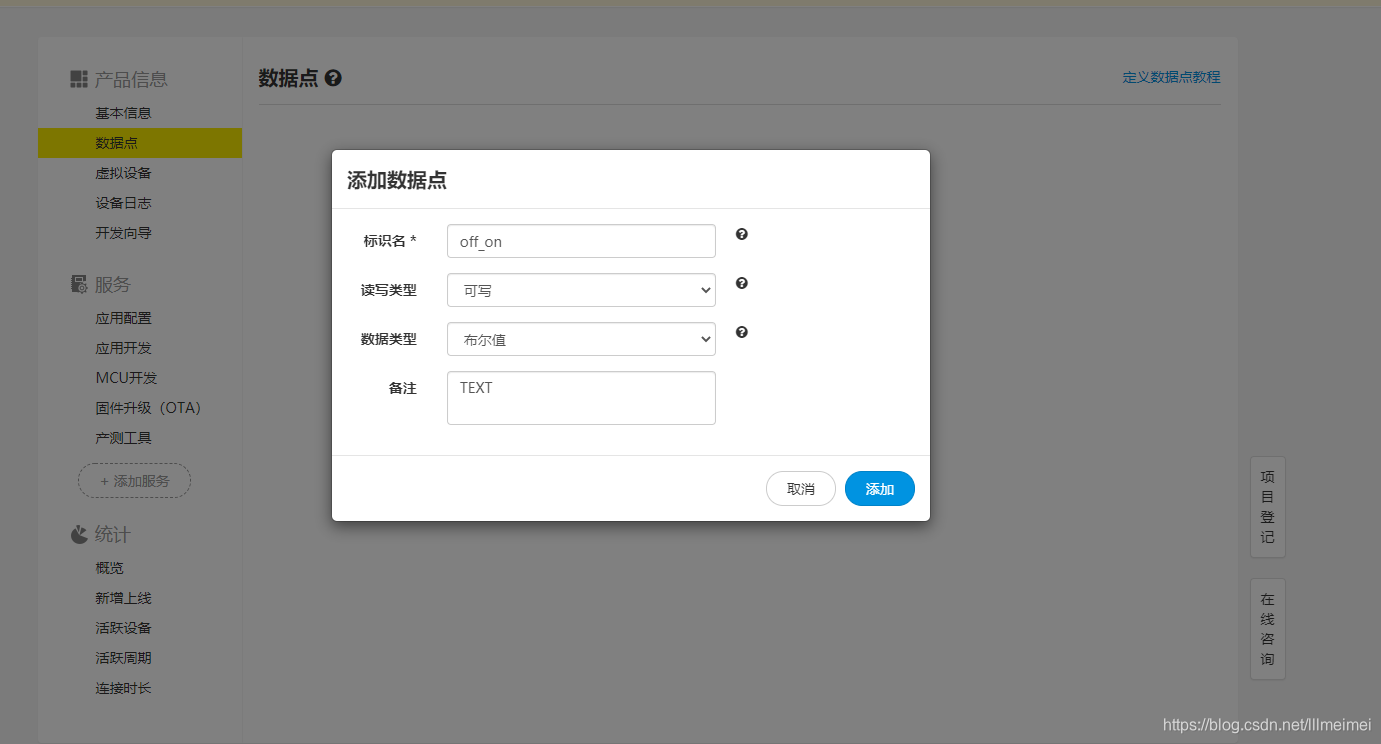

按照第二张图对应设置即可

设置完点击添加，再点击应用

在这里插入图片描述

在这里插入图片描述

⚔️新建数据点

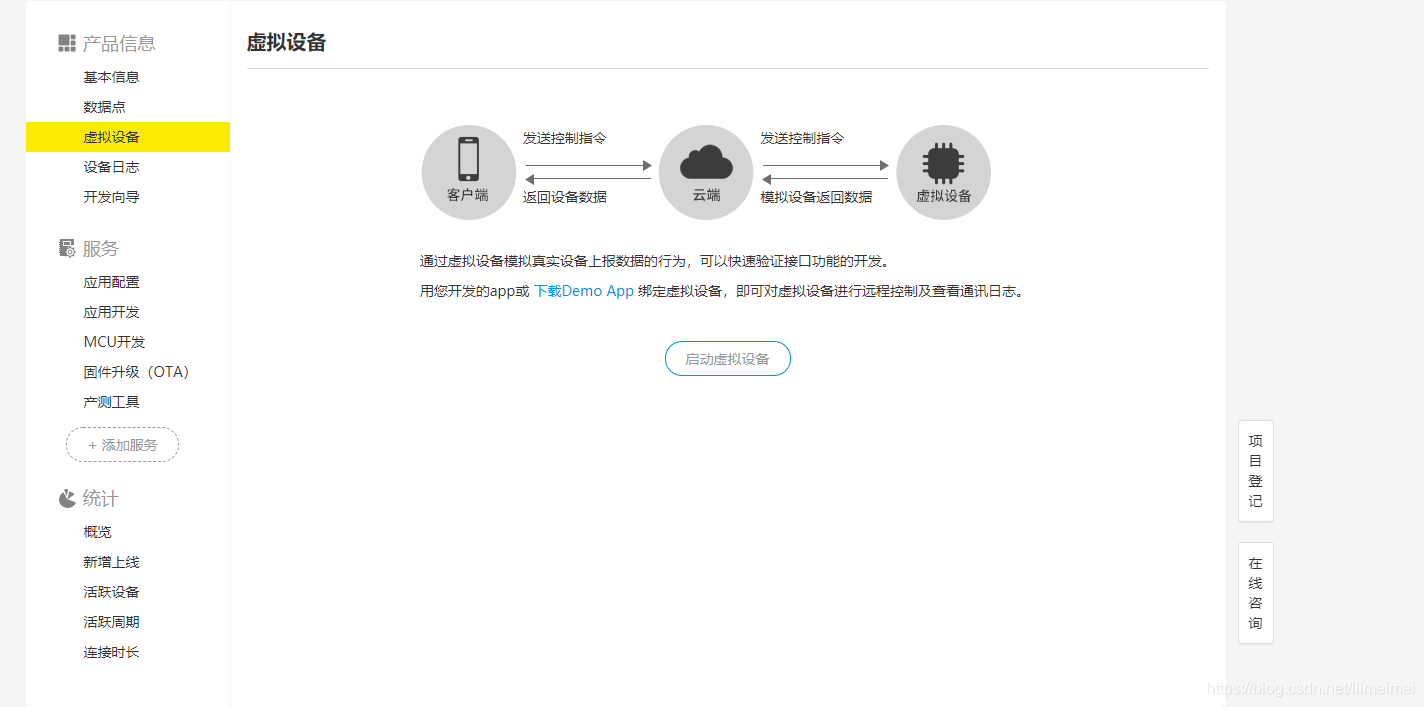

第一张图选择虚拟设备小栏，点击启动虚拟设备

第二张图点击显示二维码 用机智云app扫码二维码 即可绑定

第三张图 点击手机虚拟按键 如果网页上的通信日志有0/1数据 则手机端测试成功
在这里插入图片描述

在这里插入图片描述

⚔️使用机智云一键生成代码

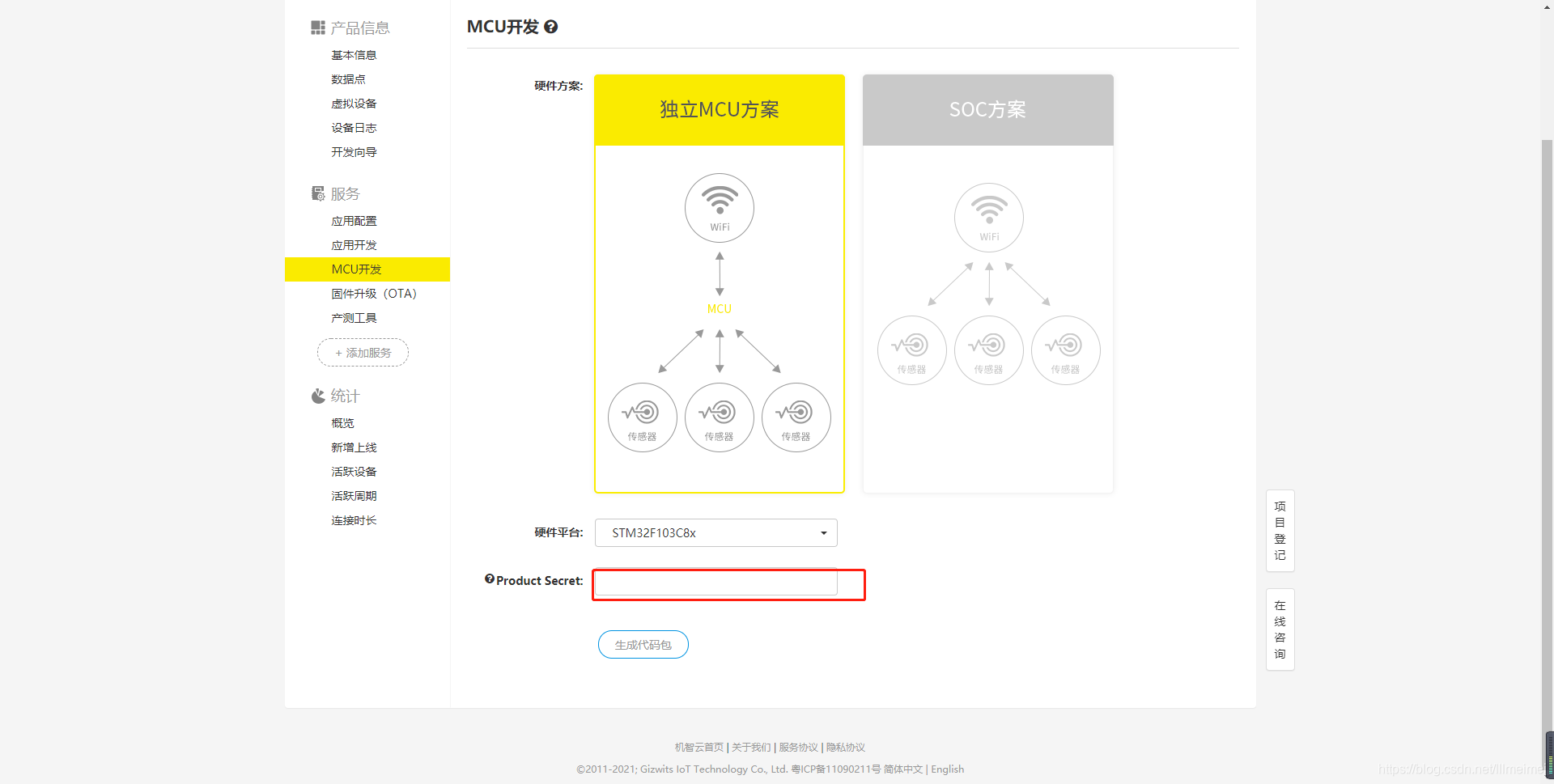

mcu开发小栏 输入每个设备唯一密钥 生成代码并下载

在这里插入图片描述

⚔️生成后的代码修改

一键生成的代码功能需要用按键上网 但是我拒绝麻烦 我直接让他开机上网

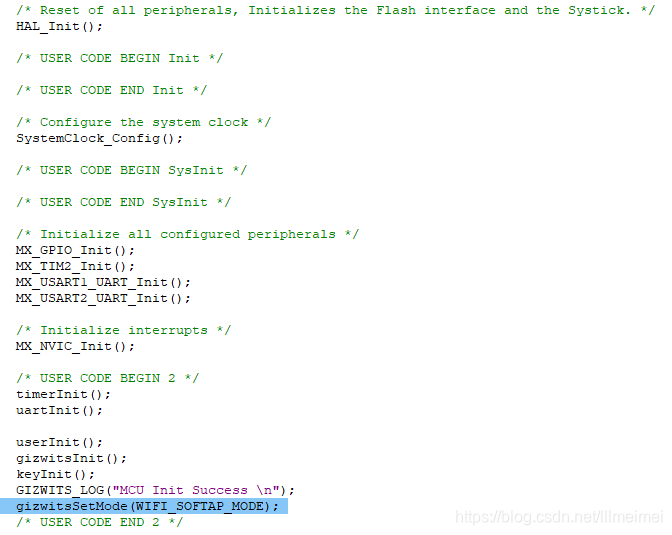

main.c主函数添加gizwitsSetMode(WIFI_SOFTAP_MODE)函数

在这里插入图片描述

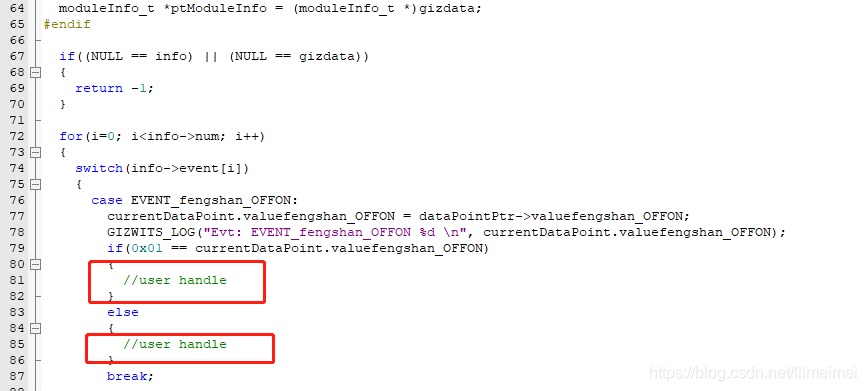

然后给判断函数添加硬件控制 简单来说 按下则io电平为高，复位则io口电平为低

在这里插入图片描述

⚔️给esp8266烧写Gizwits 串口协议

接法：给esp正常上电 io0口接GND TX，RX口接TTL转接器

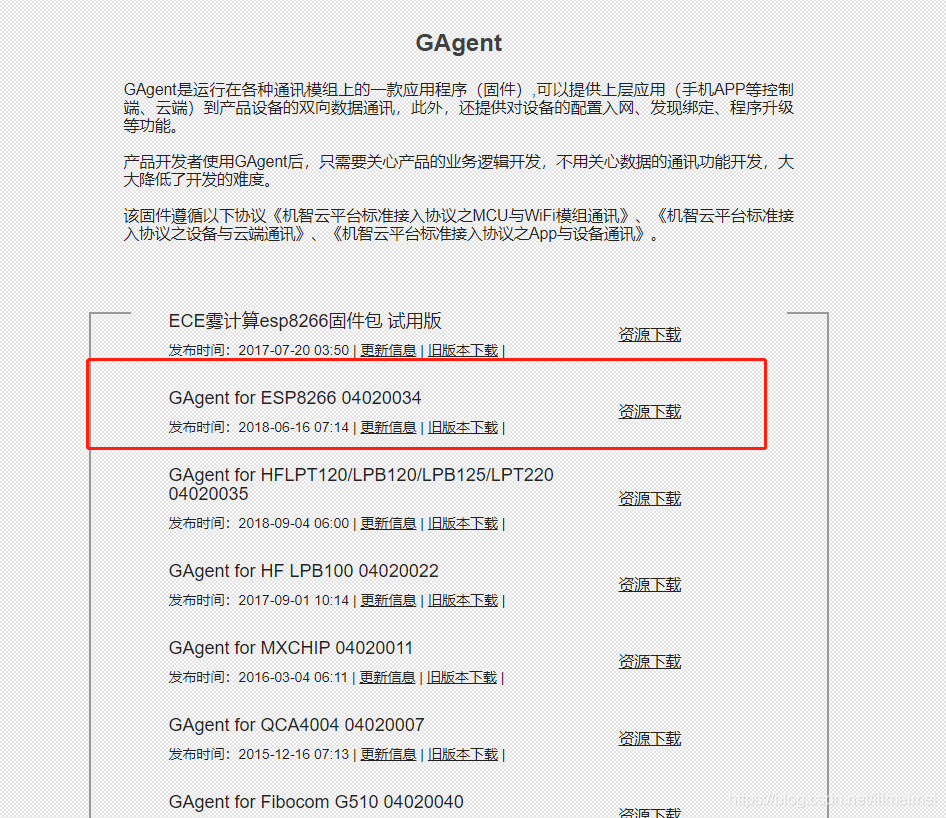

机智云官网——>下载中心，下载我框选的那个版本

下完直接解压就可以

在这里插入图片描述

网上下载一个固件烧录软件（找我获取）

下完直接打开

东西全在QT的安装目录！！！

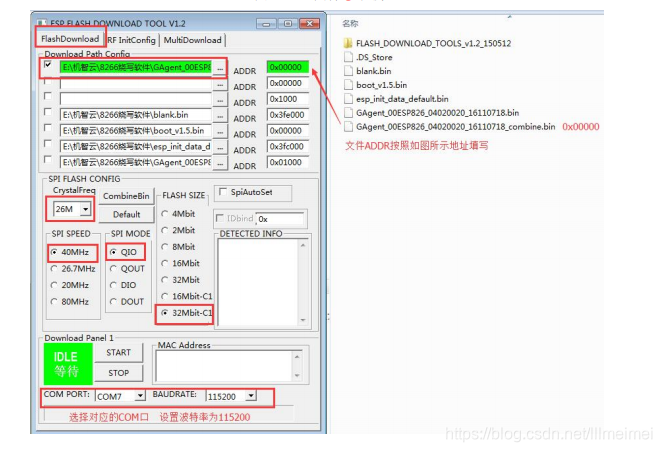

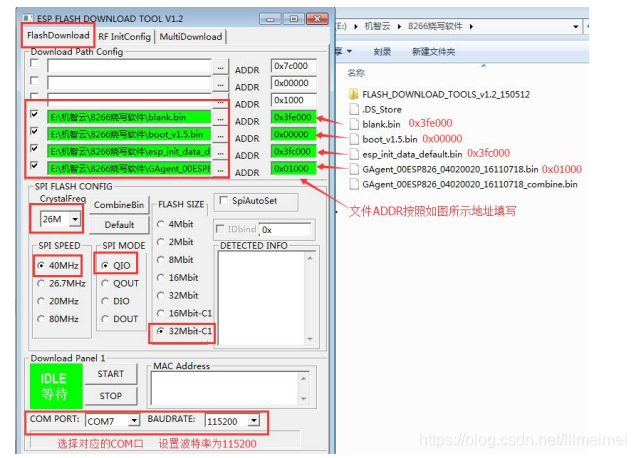

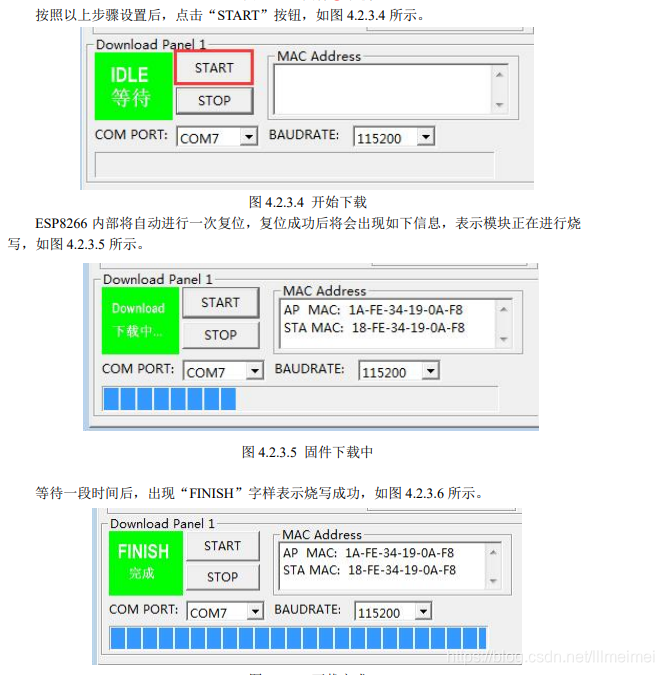

配置一下文件如图（这三张图是截的正点原子移植文档）

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

⚔️esp826601接单片机 连接手机终端

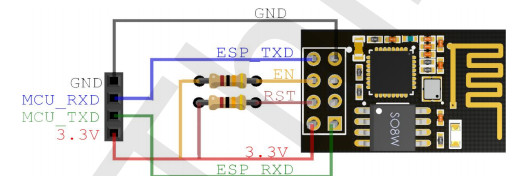

接法如图
在这里插入图片描述

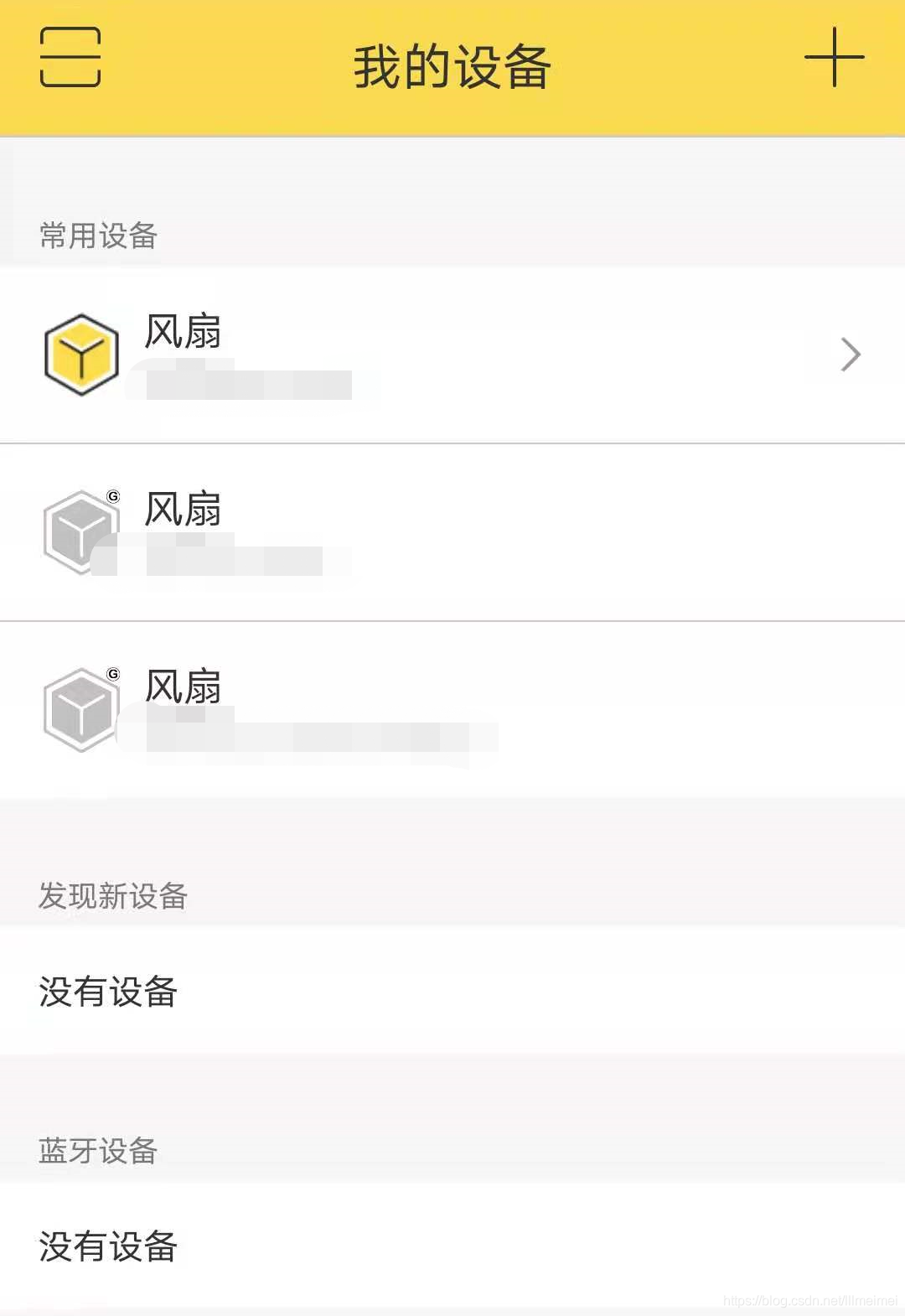

正确接线后 手机就可搜到设备了！
在这里插入图片描述

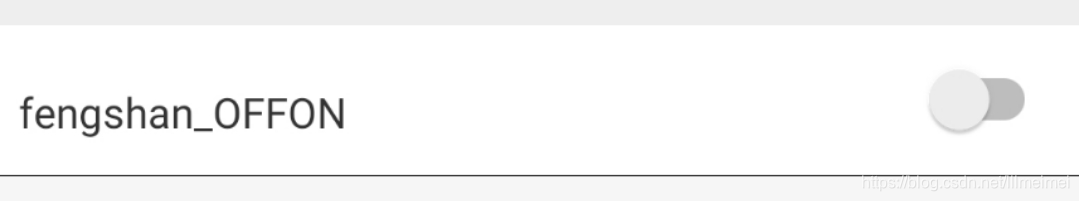

点击虚拟按键 即可控制设备开关

在这里插入图片描述
