硬件速攻-JQ8900语音播放模块

已于 2024-01-13 16:04:21 修改
阅读量2.1k 收藏 35
点赞数 6
文章标签： stm32 嵌入式 嵌入式硬件
于 2023-05-27 17:17:40 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/lllmeimei/article/details/130903493
版权

在这里插入图片描述▬▬▬▬▬▶语音模块实验◀▬▬▬▬▬

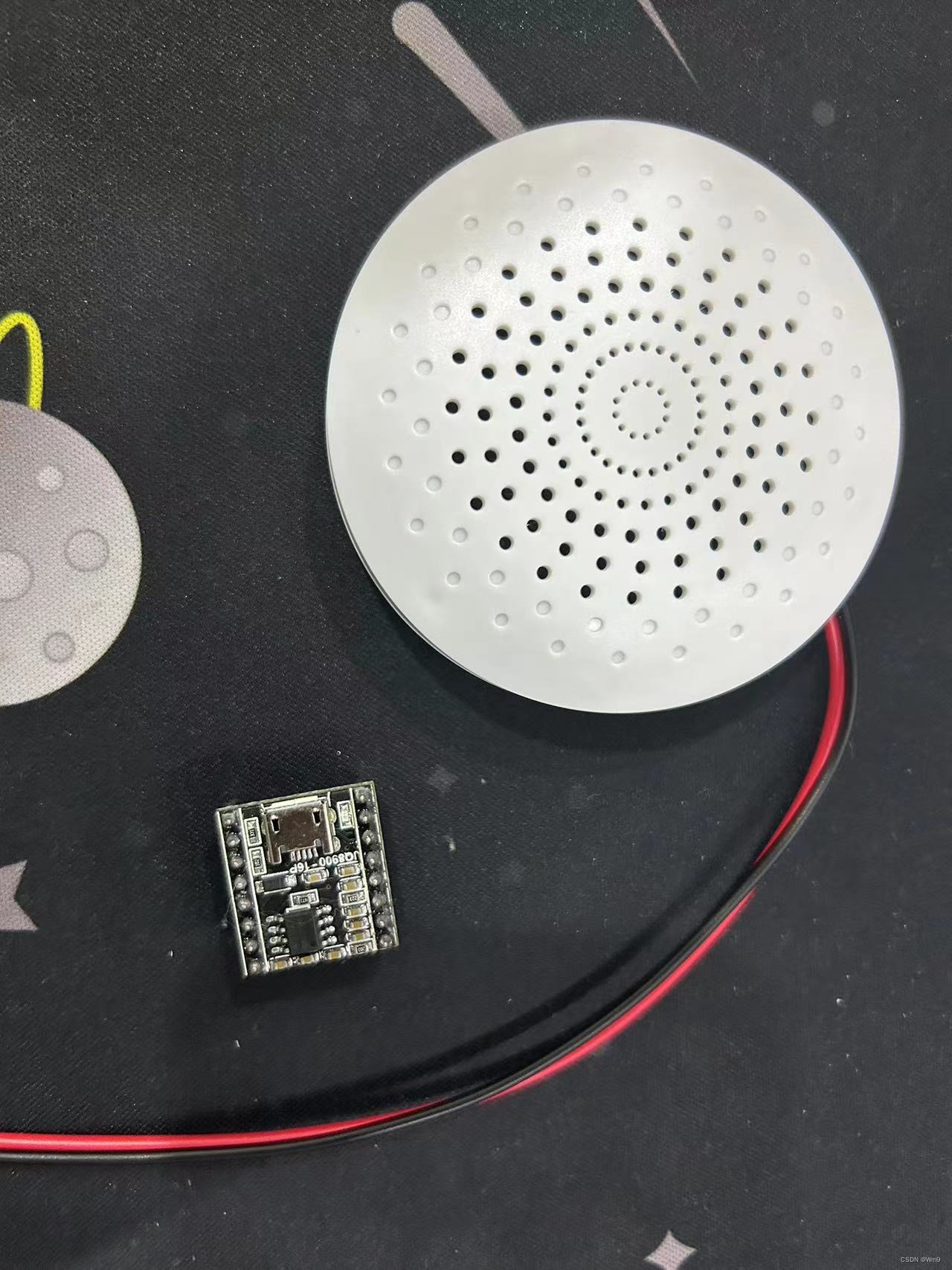

⚔️外观

在这里插入图片描述

⚔️接线

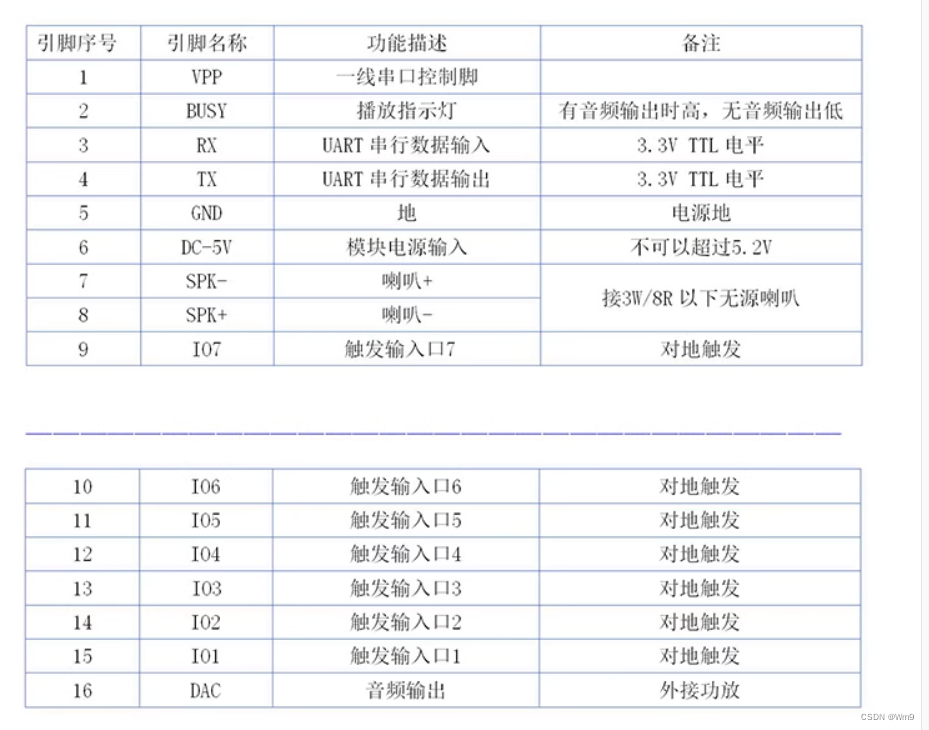

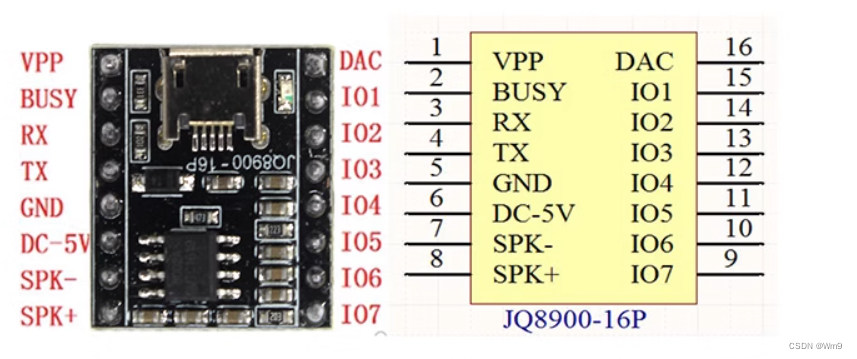

图里是所有的引脚说明，使用对地触发最为简单 ，那么只需要接五根线

GND-GND

DC-5V 接单片机5V

SPK- 接喇叭负极

SPK+ 接喇叭正极

IO1 接单片机通用IO

在这里插入图片描述

在这里插入图片描述

⚔️烧录词条

下载软件并且解压
在这里插入图片描述

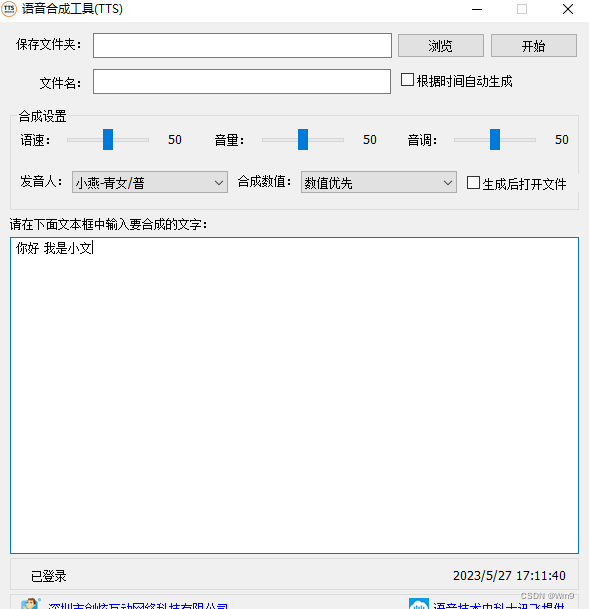

点浏览选择导出文件

点开始开始生成文件

下面白色方框处可以自定义输入文字

在这里插入图片描述

⚔️更新词条

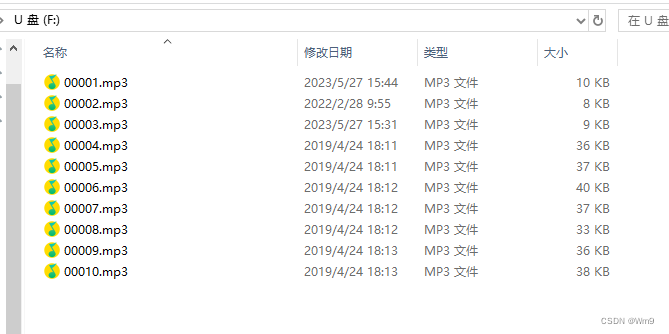

模块接电脑会模拟出一个u盘

把你刚刚生成的文件更改成0000开头的mp3文件即可

00001 就是io1 对地触发

00005 就是io5 对地触发

在这里插入图片描述

⚔️项目获取

在这里插入图片描述▬▬▬▬▬▶点击下方◀▬▬▬▬▬

JQ8900-16P+MP3语音模块芯片音乐模块+串口控制+USB直接拷贝板.rar
