STM32--JQ8900语音模块

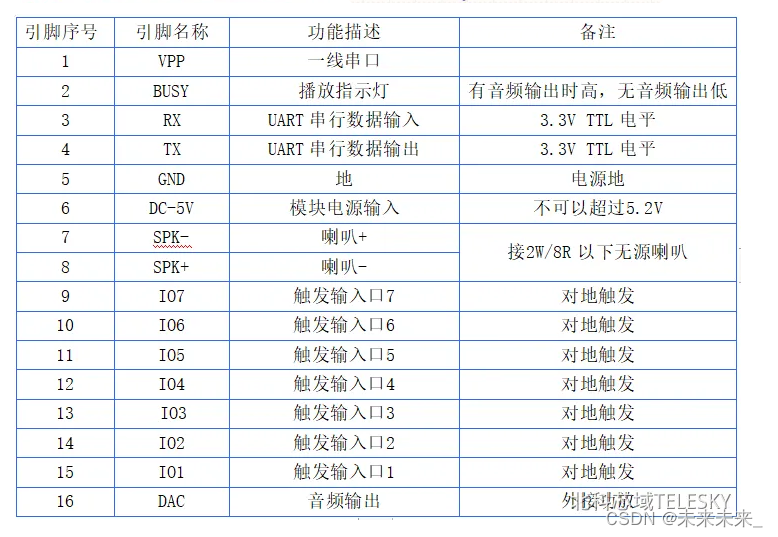

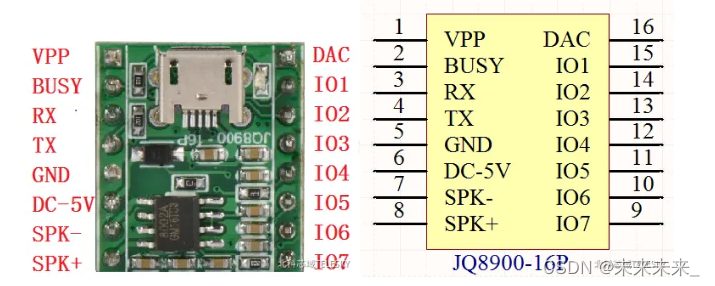

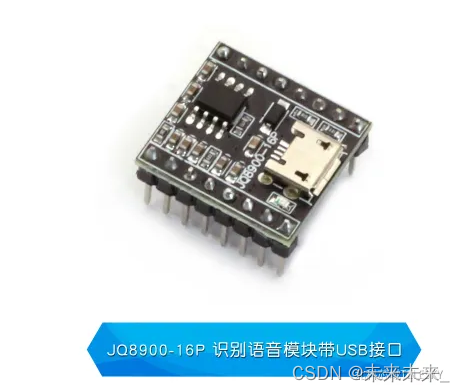

     一、实物引脚图



二、模块使用说明

JQ8900-16P选用的是SOC方案，集成了一个16位的MCU,以及一个专门针对音频解码的ADSP,采用硬解码的方式，更加保证了系统的稳定性和音质。小巧尺寸更加满足嵌入其它产品的需求。

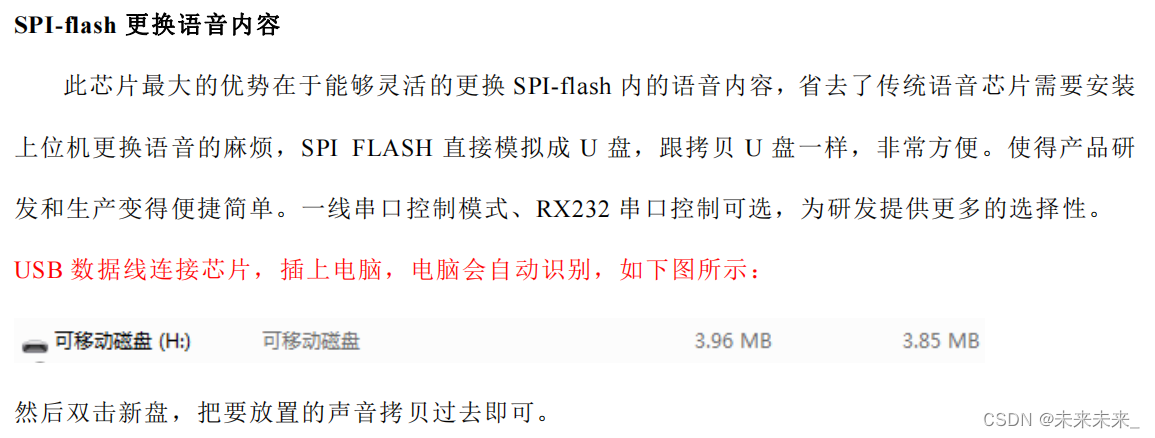

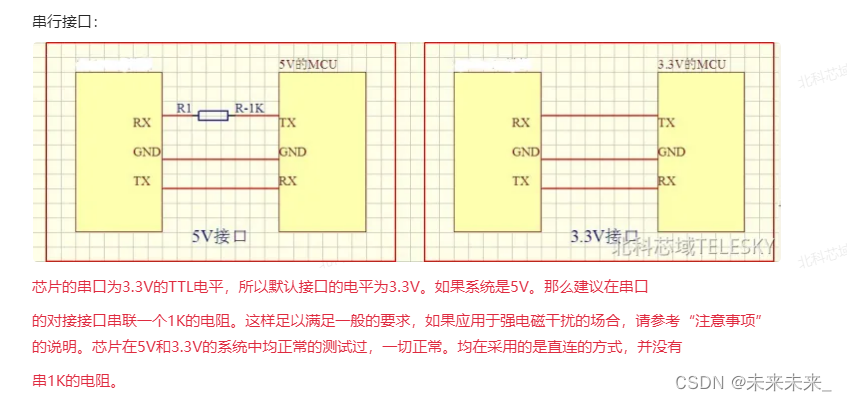

且模块内部含有一个FLASH存储器，用于对语音音频进行存储。开发板利用串口UART1与JQ8900-16P模块进行通信，可通过发送协议约定的通信指令控制语音模块利用SPI总线读写FLASH的方式播报指定的语音音频。

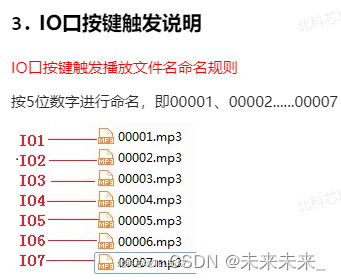

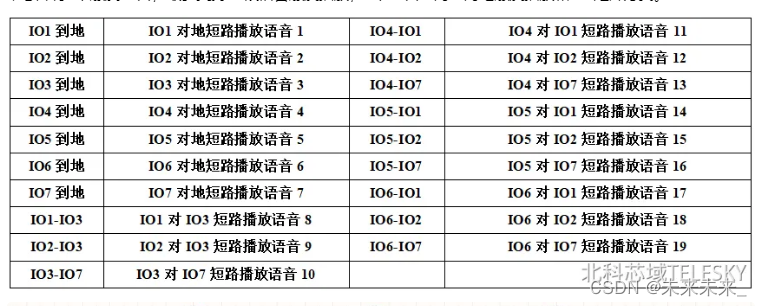

本芯片有7个触发1O口，最多支持19段语音触发播放，7个10口一对一对地触发播放和3*4矩阵方式。

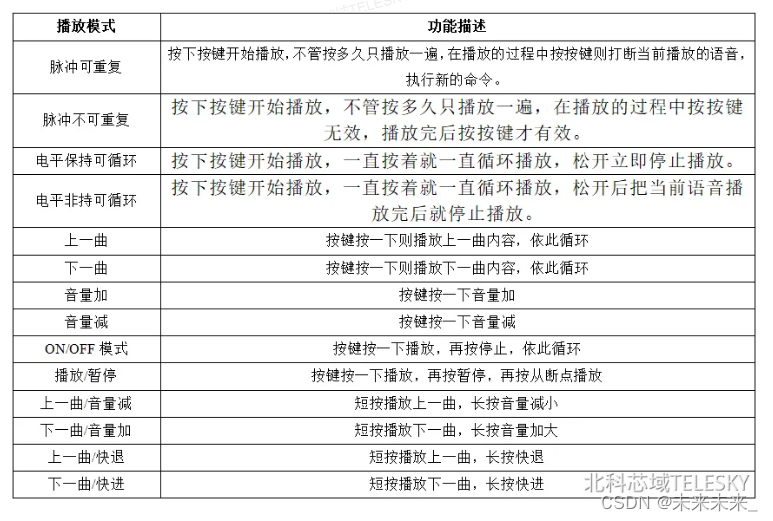

播报方式设置

可以通过配套的配置工具设置每个IO引脚的播放方式，对每个NO口进行配置好后，点生成，就自动在配置工具所在目录生成了一个config.txt文件，然后将config.txt文件复制到存储器里即可。



三、通信协议与控制指令

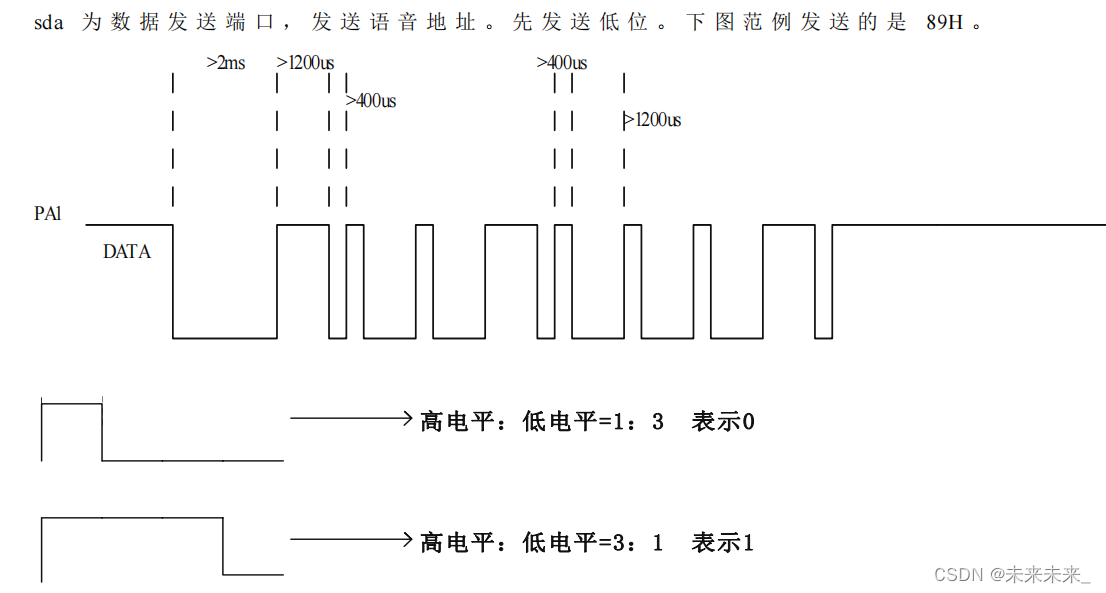

一线串口通信协议：

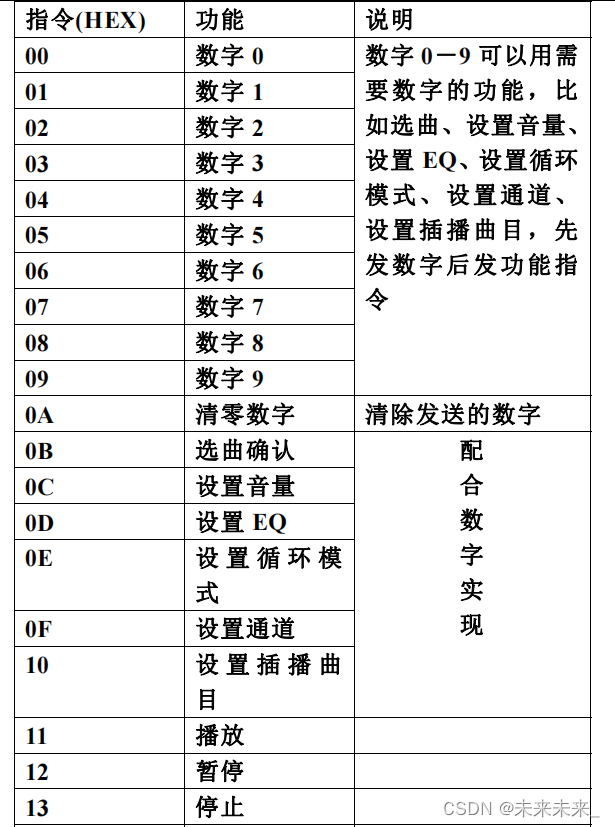

部分指令如下：

控制说明：

0x000x09:仅表示数字09。
0x0a:   为单字节控制指令，用于清空上一次接收的数字。
0x0b~0x10:   为多字节控制指令，需要和0x00~0x09配合使用。
0x11~0x1c:   为单字节控制指令，只需要发送一个控制指令即可。

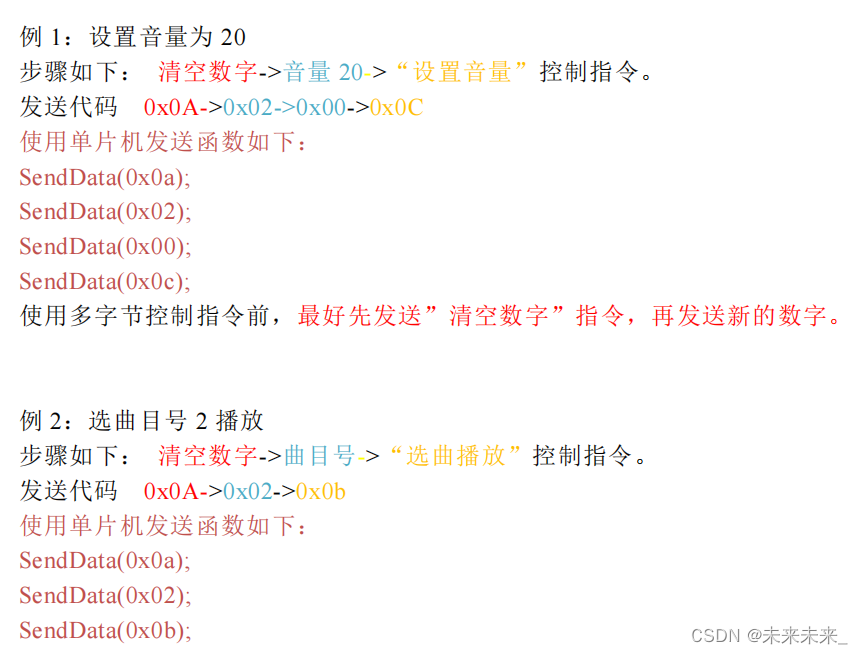

命令示例：

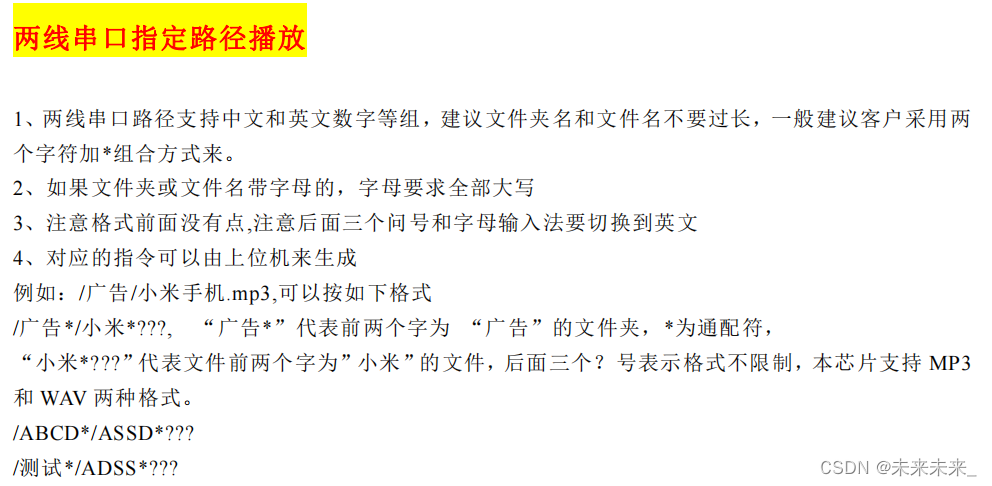

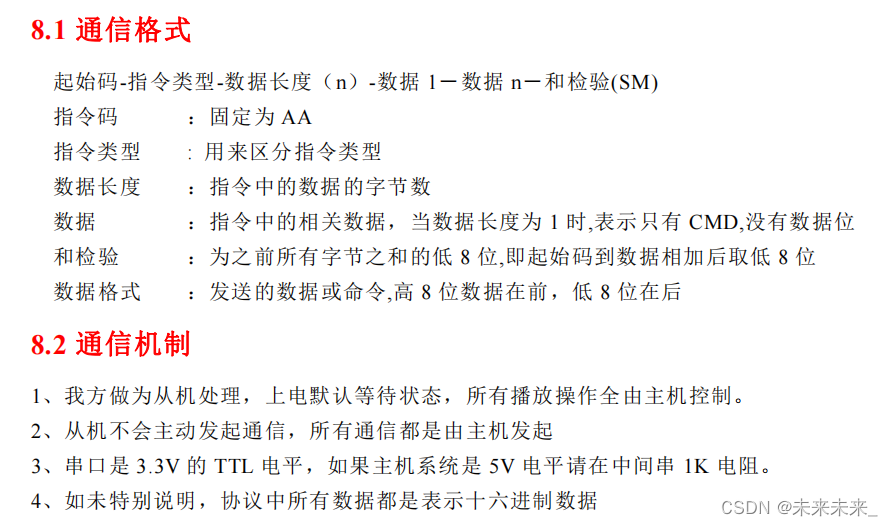

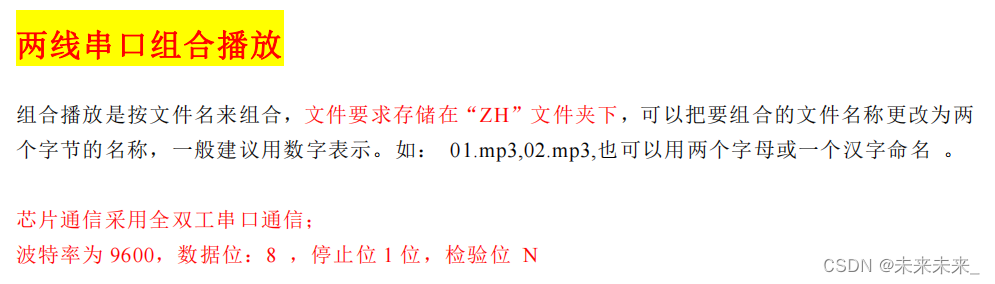

双线串口通信协议：

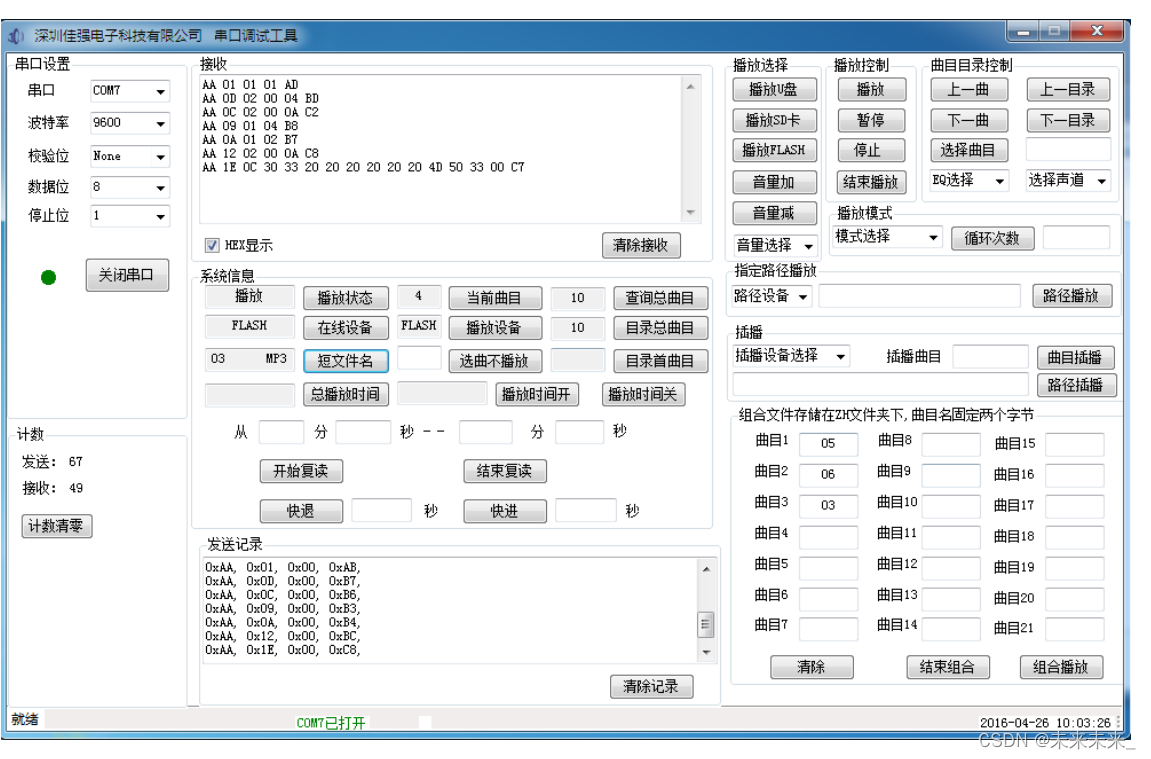

专用配套上位机，快速上手，方便调试，指令自动生成，如下图：

补充：

此设备支持MP3/WAV硬件解码

支持MP3/WAV硬件解码的设备工作流程

1. 音频文件存储：

   • 音频文件（MP3或WAV格式）存储在设备的存储介质上（如SPI Flash）。

2. 命令控制：

   • 外部控制设备（如开发板）通过UART等接口发送指令，要求播放特定的音频文件。

3. 读取音频数据：

   • 设备的控制单元（MCU）通过SPI或其他接口从存储介质中读取音频文件数据。

4. 硬件解码：

   • 读取到的压缩音频数据（MP3）或编码数据（WAV）被送入硬件解码器。
   • 硬件解码器将压缩或编码的音频数据解码为未压缩的PCM音频信号。

5. 音频输出：

   • 解码后的PCM音频信号通过数字信号处理（DSP）或直接转换为模拟信号，驱动扬声器或耳机播放声音。
