第1章 总体设计
1.1 系统架构

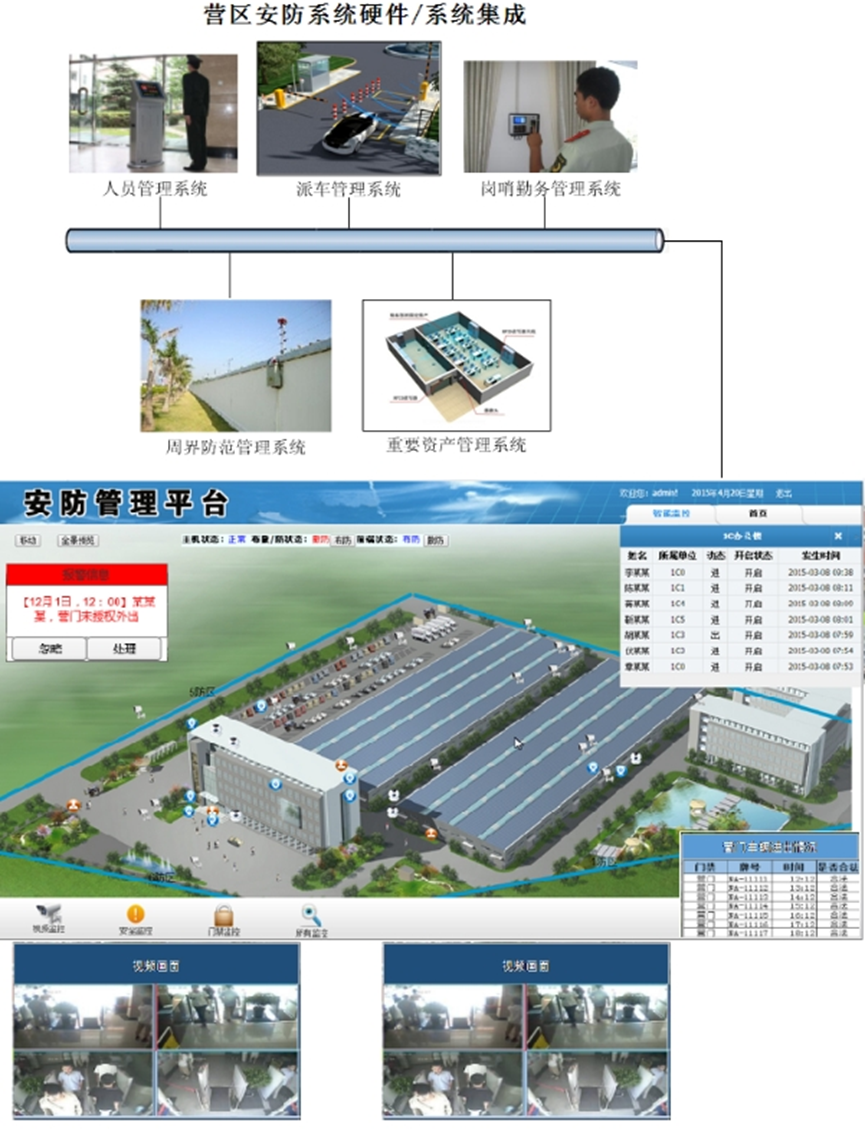

智能营区综合管控系统平台是以集成管理平台为核心,以人员、车辆、安全防范、资产等管理要素,以营门、岗哨等敏感区域为管理对象,以智能监控及综合态势系统为展现手段的综合集成管理平台,系统架构如下图所示:
图1系统架构图
1.2 硬件系统集成
智能营区管控平台作为一个整体的营区集成管理平台,需要将各信息子系统有机整合在一起以实现各子系统的信息共享及联动,从而实现安防设备的最大效用。硬件系统架构图如下:
图4硬件系统架构图
硬件系统集成整合主要分如下几个方面:
1.基础网络整合,基地营区之前零散的建设了若干网络,并在此基础上建设了若干视频监控及相关报警设备,新的安防平台需要集成整合原有的基础网络,将其融合成一个完整统一的基础网络。
2.设备整合,新建的安防子系统硬件设备包括门禁设备、报警设备等,安防平台需要提供稳定可靠的硬件采集控制设备及相关的软件模块,将这些硬件有机的集成整合在一起。
功能要求如下:
ü要能够动态添加门禁、声光报警等硬件设备,要能够实时探测设备的在线状态、设备的开入开出状态等;
ü能够支持485通道、开入、开出、单总线、模拟量、韦根的接入
ü支持ModBus协议的接入
ü能够统一管理接入设备的接入通道及方式,采集数据格式及含义、数据处理流程等内容,同时能够统一管理这些设备的开出配置及每个开出的实际含义。
3.数据整合,能够将各安防子系统的数据通过综合态势、智能监控等方式集成整合统一展现。
4.应用整合,所有的子系统必须在一个平台内,具备统一的权限管理,用户一次登录后即可访问所有子系统。
5.界面整合,所有子系统必须具备统一的操作风格,不同角色可以定义不同的系统管理界面,譬如值班领导或总部首长的管理主界面只需看到人员车辆在位的总体统计情况,而值班员的管理主界面则需要看到详细的人员车辆外出授权记录等。
第2章 软件功能详细设计
2.1 集成平台
2.1.1 集成平台架构
根据项目的总体设计思想和设计目标,智能营区将形成以集成管理平台为核心的“纵横”多系统体系架构,这个体系架构中,集成平台需要整合各种数据源和应用系统,提供诸如安全、认证、数据访问等基础服务,以使整个系统架构高内聚、松耦合,适应业务不断的发展需要。集成管理平台如下图所示:
图5集成管理平台架构
集成管理平台是多层框架,由基础设施层、框架基础服务层、业务层以及展现层组成。
基础设施层,主要由数据库存储、需要外接的采集控制设备以及通信方式组成,基础设施层构成了整个技术框架以及基于技术框架的应用系统的运行基础。
框架基础服务层,该层为整个技术框架提供底层服务,也是核心层。基础服务层屏蔽了各类技术细节,为业务层业务实现提供技术支持。基础服务层,主要提供图形化配置、物联网传感采集管理等核心功能。
应用层,应用层基于基础服务层根据业务需要实现业务逻辑,由于基础服务层提供了软硬件集成管理和图形化展现管理服务,应用层可以实现从硬件设备信号采集、采集数据处理、硬件设备控制到业务数据的实时、图形化展现等完整的业务功能,大大加强了技术框架的适应性及对业务场景支持的丰富性。
展现层,展现层提供了多种展现方式以适应实际的业务需要,展现方式包括普通Web访问、二维图形化展现、基于三维建模及虚拟现实的三维图形化展现、基于GIS的图形化展现,并且支持移动终端应用。
2.1.2 物联网传感采集管理
智能营区平台是软件与各类型各型号设备综合集成的智能管理平台,硬件设备的智能传感采集是这个平台的核心要求和功能。智能传感采集管理主要是借助核心的采集控制器,通过有线或无线方式实现对外界传感采集设备、控制设备的有效采集控制,工作示意图如下图所示:
图6物联网传感采集功能图
2.1.3 图形化展现管理
图形化展现管理,主要是将各类采集数据、业务数据(采集数据如:温湿度实时数据,业务数据如:门禁实时进出记录、异常报警信息)以Web图形化或3D形式进行展现,并能够在界面上进行拖动布局或自动布局,以便适应当前系统用户使用者的需求,如下图所示:
图7图形化展现示意图
