解决Abaqus报错Excessive distortion网格变形过大的问题

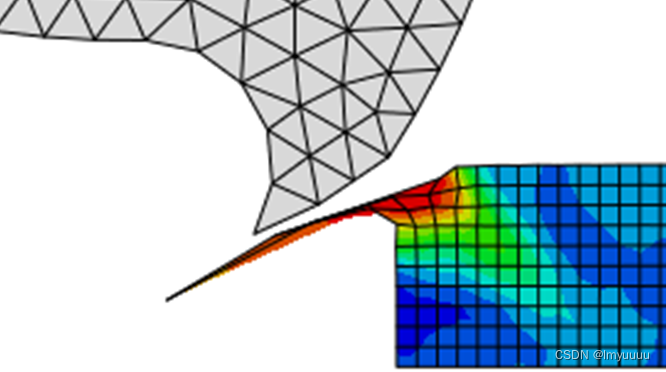

The elements contained in element set ErrElemExcessDistortion-Step1 have distorted excessively.

There is only one excessively distorted element. The ratio of deformation speed to wave speed exceeds 1.0000 in at least one element. This usually indicates an error with the model definition. Additional diagnostic information may be found in the message file.

关于网格畸变报错很少有人提到的一种解决思路 ：

（重点：1.材料属性是JC本构模型 2.有温度耦合+损伤演变  3.在加密网格或者常见解决方式都不能解决的情况下）

 D3符号取反了，d3一般为正值，检查JC参数设置，在Property—Mechanical—Damage for Ductile Matals—Johnson-Cook Damage，查看自己的参数设置，如果d3是负值，改成正的重新仿真一般不会再报错。

原因如下：

abaqus里应力三轴度为    ,  p为弹塑性力学中的静水压应力，而abaqus中p的公式定义为



和我们拟合公式常用的定义相比多了一个负号，国内常用公式为

abaqus帮助文档中对JC模型中损伤开始时的等效塑性应变表达式如下：



大多数材料的损伤开始时的等效塑性应变随着应力三轴度的增加而下降(这也和实验结果相同)，所以实验得出数据d3为负值，而因为定义不同，在abaqus中d3一般为正。
