Buildroot 在嵌入式 Linux 开发中的全流程应用指南

1. 概述

1.1 什么是 Buildroot？

Buildroot 是一个简单、高效且易于使用的工具，用于通过交叉编译生成嵌入式 Linux 系统。它使用 Makefile 脚本和 Kconfig 配置系统，能够自动化地构建出包含 Toolchain（工具链）、Bootloader（引导加载程序）、Kernel（内核） 和 RootFS（根文件系统） 的完整镜像。

与 Yocto Project 相比，Buildroot 更轻量级，适合中小型嵌入式项目，学习曲线更平缓。

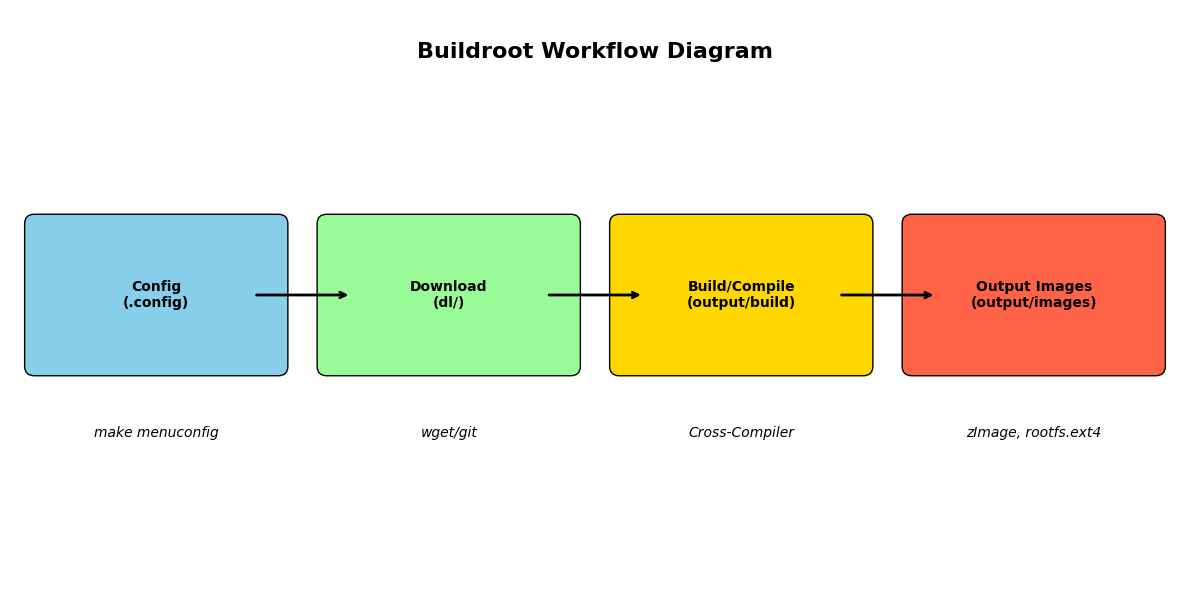

图1：Buildroot 自动化构建工作流程图

1.2 为什么选择 Buildroot？

维度	传统手动构建	Buildroot 构建	效率提升
工具链配置	需手动编译 GCC/Binutils，耗时且易错	菜单一键选择或下载预编译链	⭐⭐⭐⭐⭐
依赖管理	需手动解决库依赖（Dependency Hell）	自动处理包依赖关系	⭐⭐⭐⭐⭐
文件系统	手动裁剪 BusyBox，配置启动脚本	自动生成完整 RootFS 镜像	⭐⭐⭐⭐
复现性	依赖宿主机环境，难以完全复现	基于 Config 文件，100% 可复现	⭐⭐⭐⭐⭐
开发周期	约 3-5 天搭建基础环境	约 1-2 小时完成首次构建	🚀 20倍

1.3 版本选择

建议使用 LTS（长期支持）版本以确保稳定性。

• 当前稳定版：2023.02.x LTS / 2024.02.x LTS
• 特性支持：
  • Linux Kernel 5.10+ / 6.1+
  • Glibc 2.36+ / Musl
  • Systemd / SysVinit / OpenRC
  • Python 3.11, Qt 5.15/6.x, OpenCV 4.x

---

2. 实战配置详解

2.1 环境准备

以 Ubuntu 22.04 LTS 为例，安装必要的依赖包：

sudo apt update
sudo apt install -y sed make binutils build-essential gcc g++ bash patch gzip bzip2 perl tar cpio unzip rsync file bc wget git

2.2 获取源码

# 克隆官方仓库
git clone https://git.buildroot.net/buildroot

# 切换到 2023.02 LTS 分支
cd buildroot
git checkout 2023.02.x

2.3 配置导航 (make menuconfig)

执行 make menuconfig 进入图形化配置界面。

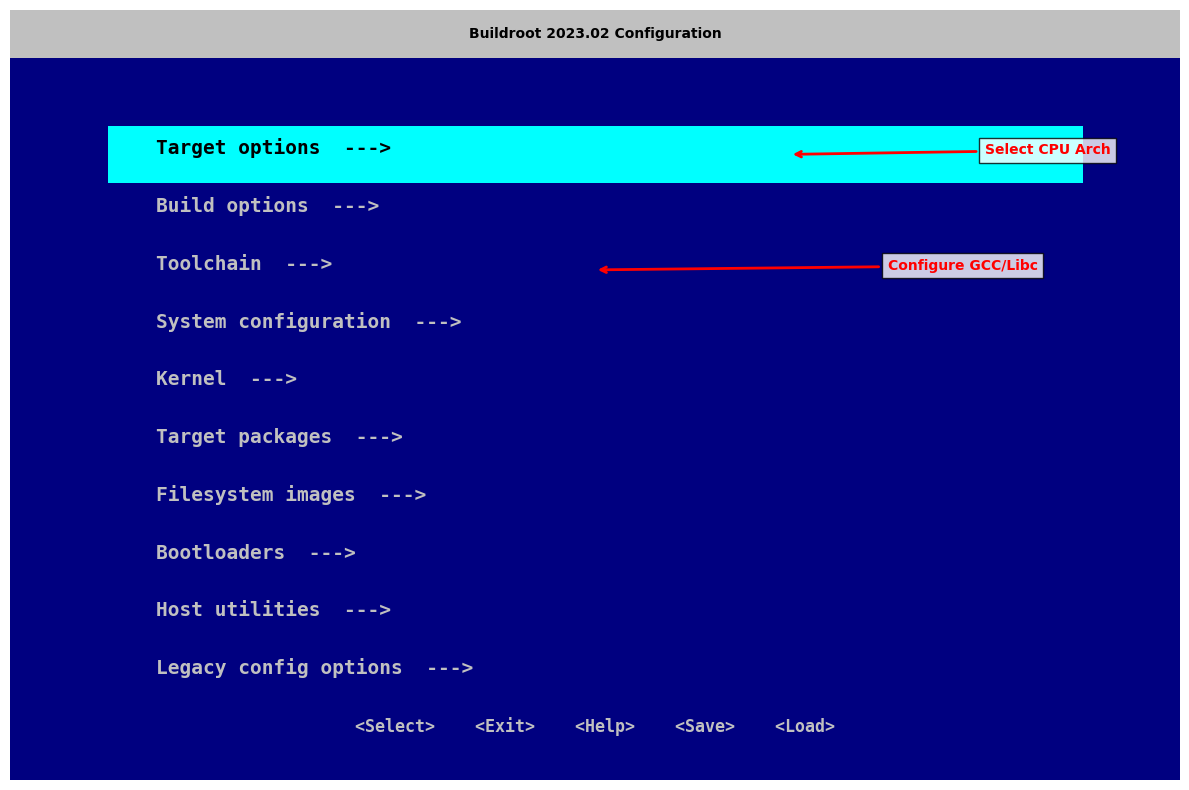

图2：make menuconfig 关键配置项标注

关键配置步骤：

1. Target options（目标选项）

   • Target Architecture: 选择 ARM (little endian)
   • Target Architecture Variant: 选择 cortex-A7 (例如用于 STM32MP1 或 i.MX6UL)
   • Floating point strategy: 选择 NEON/VFPv4

2. Toolchain（工具链）

   • Toolchain type: 推荐 External toolchain（下载速度快，节省编译时间）
   • Toolchain: 选择 Bootlin toolchains 或 Linaro ARM 202x.xx
   • C library: 资源受限选 uClibc-ng 或 musl，通用选 glibc

3. System configuration（系统配置）

   • System hostname: 设置主机名（如 embed-linux）
   • Init system: 推荐 systemd（功能全）或 BusyBox init（启动快）
   • Root password: 设置默认 root 密码

4. Filesystem images（文件系统镜像）

   • 勾选 ext4 root filesystem
   • 如果使用 NAND Flash，勾选 ubifs

---

3. 编译与输出

3.1 开始编译

# -jN 表示使用 N 个线程并行编译，推荐 N = CPU核心数 + 1
make -j$(nproc)

注意：第一次编译需要下载大量源码包，可能耗时 30-60 分钟。

3.2 输出目录结构解析

编译完成后，所有产物都在 output/ 目录下。

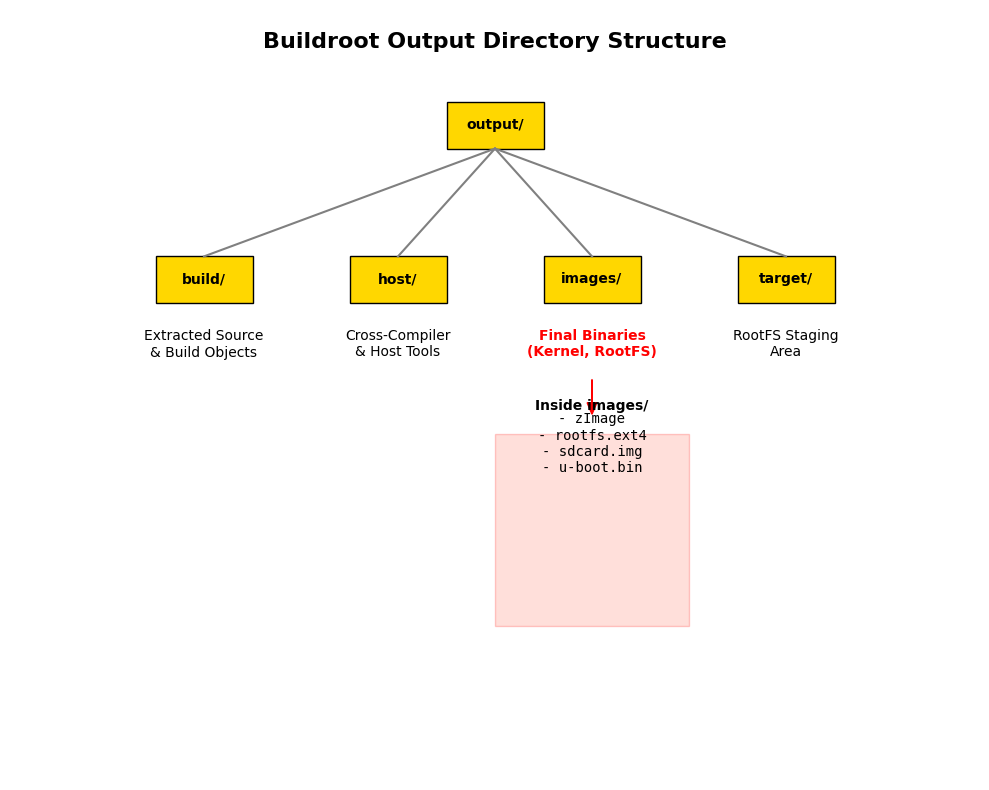

图3：Buildroot 编译输出目录结构解析

• output/images/zImage: Linux 内核镜像
• output/images/rootfs.ext4: 根文件系统
• output/images/sdcard.img: 完整的可烧录 SD 卡镜像（如果配置了 genimage）

---

4. 高级应用场景

4.1 添加第三方软件包 (OpenCV 示例)

Buildroot 内置了 2000+ 软件包，只需在 menuconfig 中勾选即可。

1. 执行 make menuconfig
2. 进入 Target packages -> Libraries -> Graphics
3. 勾选 opencv3 或 opencv4
4. 保存并重新编译：make

4.2 自定义软件包

如果需要添加私有代码或 Buildroot 未收录的库，可以编写自定义 .mk 文件。

目录结构：

package/my-app/
├── Config.in
└── my-app.mk

Config.in:

config BR2_PACKAGE_MY_APP
    bool "my-app"
    help
      This is a demo application.

my-app.mk:

################################################################################
#
# my-app
#
################################################################################

MY_APP_VERSION = 1.0
MY_APP_SITE = $(TOPDIR)/../my-app-src
MY_APP_SITE_METHOD = local
MY_APP_INSTALL_TARGET = YES

define MY_APP_BUILD_CMDS
    $(MAKE) $(TARGET_CONFIGURE_OPTS) -C $(@D) all
endef

define MY_APP_INSTALL_TARGET_CMDS
    $(INSTALL) -D -m 0755 $(@D)/my-app $(TARGET_DIR)/usr/bin/my-app
endef

$(eval $(generic-package))

4.3 持续集成 (CI) 与版本固化

为了确保团队开发环境一致，不建议直接修改 Buildroot 源码，而是使用 BR2_EXTERNAL 机制。

1. 创建外部目录：

   mkdir my-project
   touch my-project/Config.in my-project/external.mk


2. 构建脚本示例：

   #!/bin/bash
   # build.sh
   export BR2_EXTERNAL=$(pwd)/my-project
   make qemu_arm_versatile_defconfig
   make menuconfig # 进行定制
   make savedefconfig # 保存配置到 my-project/configs/
   make


---

5. 验证与运行 (QEMU)

如果手头没有开发板，可以使用 QEMU 进行仿真验证。

# 使用内置的 QEMU ARM 配置
make qemu_arm_versatile_defconfig
make

# 启动 QEMU
qemu-system-arm -M versatilepb -kernel output/images/zImage \
  -dtb output/images/versatile-pb.dtb \
  -drive file=output/images/rootfs.ext2,if=scsi,format=raw \
  -append "root=/dev/sda console=ttyAMA0,115200" -nographic

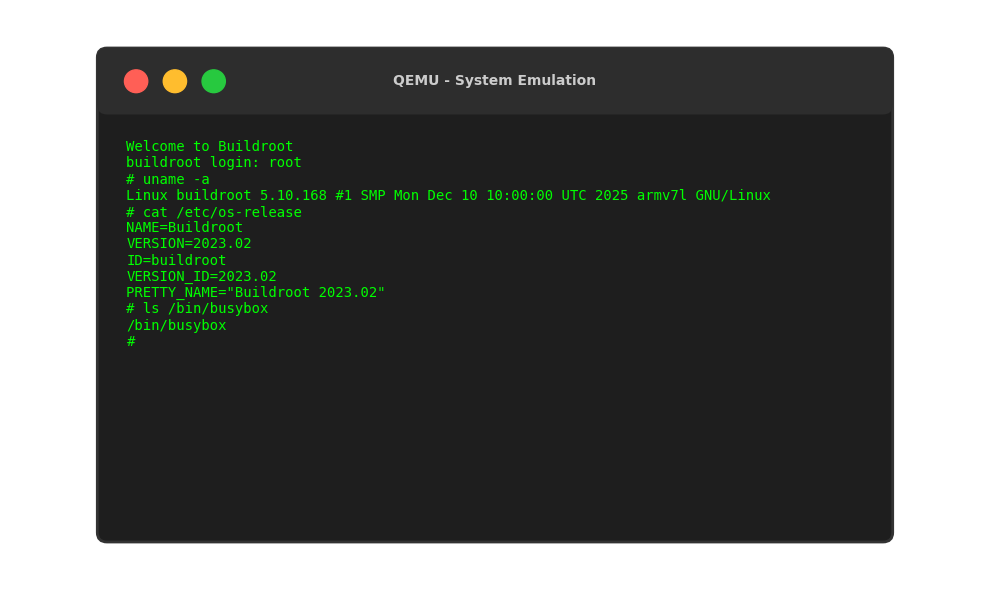

图4：QEMU 成功运行 Buildroot 构建的系统

---

6. 术语对照表

英文术语	中文释义	说明
Toolchain	工具链	包含编译器(GCC)、连接器、C库等
RootFS	根文件系统	Linux 启动后挂载的第一个文件系统
defconfig	默认配置	保存了关键配置项的精简配置文件
Cross-Compile	交叉编译	在 x86 主机上编译 ARM/RISC-V 代码
Target	目标机	运行编译结果的嵌入式设备
Host	宿主机	执行编译任务的 PC 或服务器

---
