HDI板，即高密度互连板（High Density Interconnector），作为印刷电路板（PCB）领域的前沿技术代表，凭借其精密的微孔设计、高效的信号传输能力以及出色的空间利用优势，成为推动现代电子产品向小型化、高性能化发展的关键因素。在智能手机、汽车电子、航空航天等众多对电子设备集成度和性能要求极高的领域，HDI板正发挥着不可或缺的作用，深刻改变着电子产品的设计与制造格局。

HDI板市场数据剖析

从全球市场来看，HDI板行业展现出强劲的发展势头。据研究团队调研统计，2023年全球HDI板市场销售额达617亿元，预计到2030年将攀升至857亿元，2024-2030年期间的年复合增长率（CAGR）为5.4%。这一稳健增长趋势，背后是众多终端应用领域的蓬勃发展。

国内市场在全球HDI板格局中占据重要地位。尽管目前暂缺2023年国内市场规模占全球比例的具体数据，但从发展态势来看，中国市场变化迅速。随着国内电子产业的持续升级，对HDI板的需求也在不断增长，预计到2030年，国内市场规模将大幅提升，在全球占比中也将占据更重要的份额。

HDI板需求增长的主要驱动力来自智能手机、笔记本电脑、汽车电子等领域。以智能手机为例，自2002年摩托罗拉全面采用HDI板制造手机后，如今超90%的手机主板都应用了HDI板。随着5G技术的普及，手机功能不断丰富，对内部空间利用和信号传输要求愈发严苛，HDI板凭借高集成度和优秀电气性能，成为手机主板的理想选择。据市场研究公司In-Stat预测，全球手机产量在未来仍将保持一定增长速度，这无疑将持续拉动HDI板的市场需求。

HDI板技术深度解析

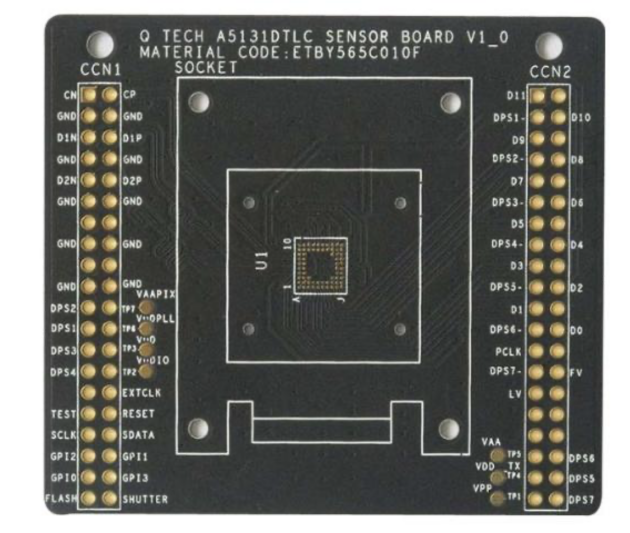

HDI技术的核心在于实现更高的电路密度。通过运用先进制造工艺，如微孔（Microvia）技术和激光钻孔技术，HDI板能够在有限空间内实现更多电路连接。微孔是直径小于150um的微小过孔，这些微孔如同电路板上的“交通枢纽”，允许信号在不同层之间高效传输，极大提升了电路板可用表面积的利用率，让更多电子元件得以紧凑布局。

HDI技术助力电路板实现更小的外形尺寸。在移动设备、可穿戴设备等对空间要求极高的应用场景中，HDI板优势显著。更小尺寸不仅节省空间，还能改善信号完整性，降低电磁干扰，为设备性能提升奠定基础。

从电气性能层面分析，HDI板表现卓越。由于尺寸缩小和电路密度增加，信号走线长度大幅缩短，有效降低了信号传输延迟，提升信号完整性。同时，较短的走线减少了寄生电容和电感，使HDI板能够适应更高频率的信号传输，在5G通信、高速数据传输等高频应用领域大显身手。

此外，HDI技术在可靠性和可制造性上也有出色表现。微孔设计优化了散热路径，降低了热故障风险。先进制造工艺对生产过程实现了更精准控制，提高生产良率，减少缺陷产品出现概率。

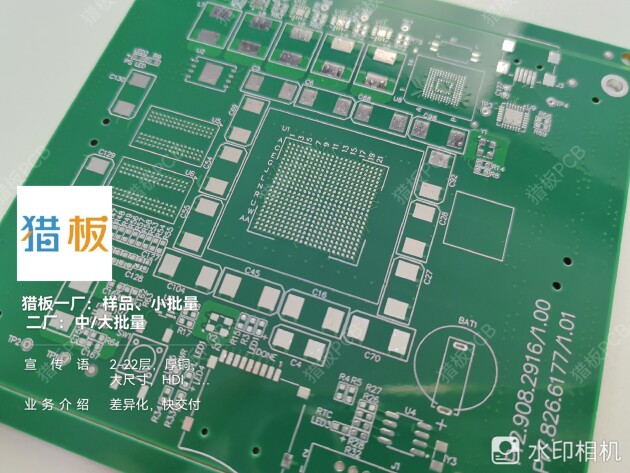

HDI板一般采用积层法制造，积层的次数越多，板件的技术档次越高。普通的HDI板基本上是1次积层，高阶HDI采用2次或以上的积层技术，同时采用叠孔、电镀填孔、激光直接打孔等先进PCB技术。当PCB的密度增加超过八层板后，以HDI来制造，其成本将较传统复杂的压合制程来得低。

在制造工艺方面，激光技术因其高精度、稳定工艺和成熟技术，成为盲/埋通孔制造中最常用的方法，如今，在HDI微通孔中，99％是通过激光钻孔获得的。细线的实现包括传统的图像传输和激光直接成像。对于激光直接成像，不需要摄影胶片，图像通过激光直接在光敏膜上形成，这种方式可直接连接CAD/CAM，缩短制造周期，适用于限量和多种生产。
