基于iVentoy的PXE服务器的部署实战指南

主页：iVentoyiVentoy is a new netboot solution.https://www.iventoy.com/cn/index.html
iVentoy 可以看成是一个增强版的 PXE 服务器，使用iVentoy 你可以通过网络同时给多台机器启动、安装操作系统。
iVentoy 使用极其简单，无需复杂的配置，直接把 ISO 文件放到指定位置，客户机在启动时根据菜单选择要启动的ISO文件即可。
iVentoy 同时支持 x86 Legacy BIOS、IA32 UEFI、x86_64 UEFI 和 ARM64 UEFI 模式。
iVentoy 支持 110 多种常见类型的操作系统

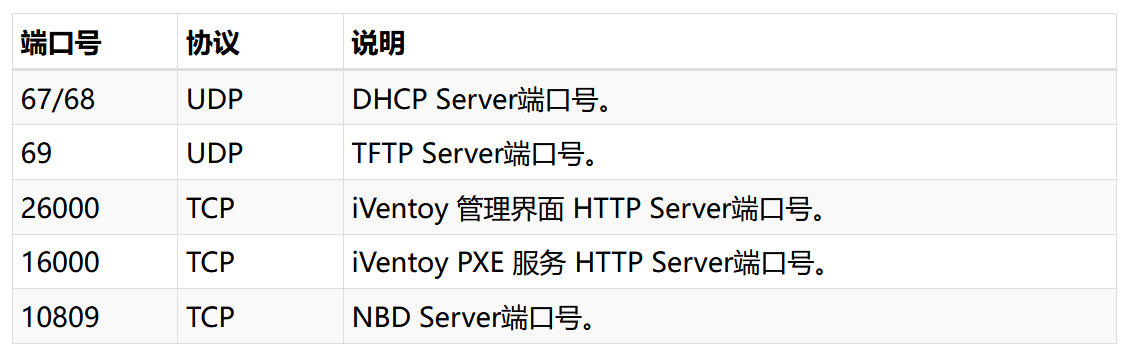

iVentoy 在运行时会使用系统的一些端口号，这些端口需要在防火墙中放开，否则 iVentoy 会无法正常工作，具体如下：

PXE介绍

PXE，预启动执行环境（Preboot eXecution Environment，PXE，也被称为预执行环境)提供了一种使用网络接口（Network Interface）启动计算机的机制。这种机制让计算机的启动可以不依赖本地数据存储设备（如硬盘）或本地已安装的操作系统。
PXE(Pre-boot Execution Environment)是由Intel设计的协议，它可以使计算机通过网络启动。协议分为client和server两端，支持工作站通过网络从远端服务器下载映像，并由此支持来自网络的操作系统的启动过程，其启动过程中，终端要求服务器分配IP地址，再用TFTP（trivial file transfer protocol）或MTFTP(multicast trivial file transfer protocol)协议下载一个启动软件包到本机内存中并执行，由这个启动软件包完成终端基本软件设置，从而引导预先安装在服务器中的终端操作系统。

任务清单

系统平台部署

安装VmWare17
新建2台虚拟机

Windows下安装iventoy

前置处理
解压缩部署

配置iventoy

配置网卡信息
配置vmware

测试安装（半手动安装配置）

安装centos7.9
安装openeuler

自动化脚本安装

配置自动化脚本

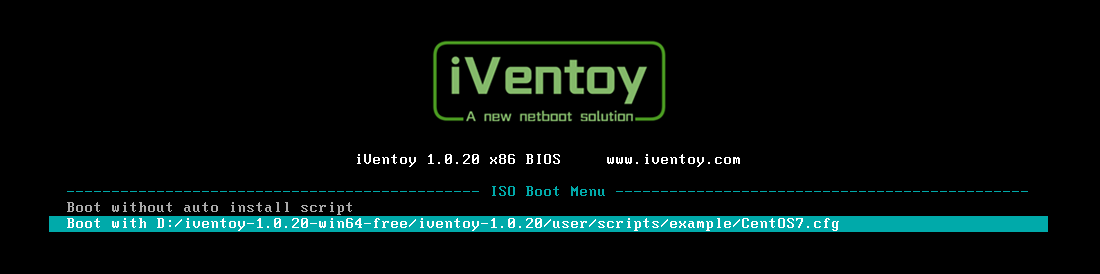

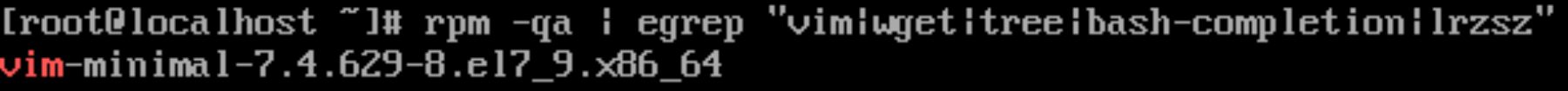

自动化安装,检测

项目环境

项目拓扑结构

安装win10/11 笔记本一台、服务器若干、交换机一台

软硬件环境清单

注意：为了学习方便（没有财力），使用VMware 17 workstation 里面创建新的虚拟机代替台式机和服务器来验证。

主机名	IP地址	硬件	软件
pxe-control	windows本机分配IP	Windows本机	iventoy-1.0.20-win64-free.zip
node1	192.168.88.162	cpu:1颗2核内存：4GB HDD：20GB 网络：NAT	VmWare17 Centos7.9
node2	192.168.88.163	cpu:1颗2核内存：4GB HDD：20GB 网络：NAT	VmWare17 OpenEuler22.03 SP4

实施步骤

安装下载

下载地址：Download . VentoyiVentoy is a new netboot solution.https://www.iventoy.com/cn/download.html

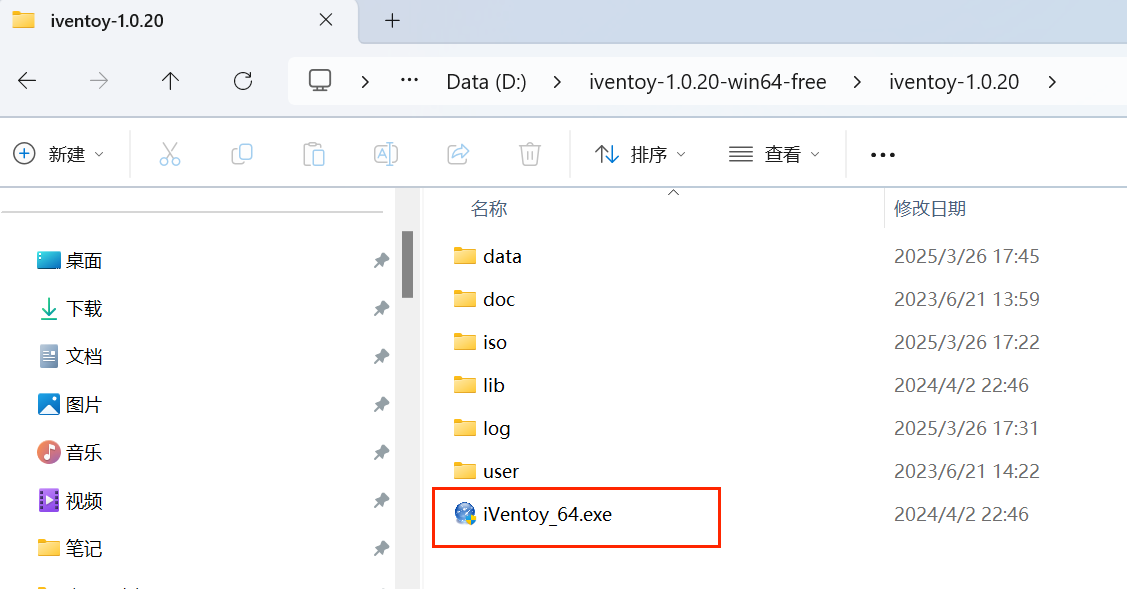

注意：下载解压缩iventoy-1.0.20-win64-free.zip，==解压位置的全路径中不能有中文或空格==，软件解压后的目录结构如下：

目录	说明
data	存放 License、配置文件等
doc	存放软件相关说明文档
iso	放ISO文件的地方，可以在里面创建子目录
lib	存放 iVentoy 运行所需的 LIB 文件，==用户不要动这个目录==
log	存放 iVentoy 运行日志
user	存放用户文件、第三方软件包、自动安装脚本等文件

配置iventoy

拷贝ISO文件

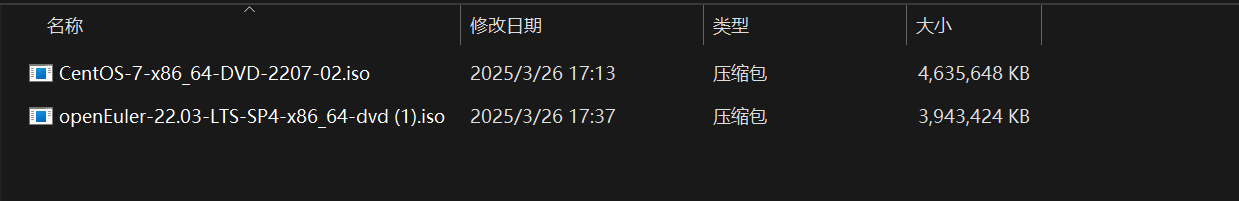

将需要安装的系统ISO文件都拷贝到D:\iventoy-1.0.20-win64-free\iventoy-1.0.20\iso目录下
可以在此目录下任意创建子目录来归类存放各种不同类型系统的ISO文件。
注意：
- ==目录名和ISO文件名中不能有中文或空格==
- 也可以管理员身份打开cmd，使用命令创建iso快捷方式(软连接)，即不需要将ISO文件从别的位置拷贝到这个 iso 目录下（ Linux 系统中你可以使用 ln -s 命令）

# 在 Windows 系统中你可以使用 mklink 目标  源 命令创建

C:\Users\Administrator>mklink  D:\iventoy-1.0.20-win64-free\iventoy-1.0.20\iso\CentOS-7-x86_64-DVD-2207-02.iso  D:\Linux\Linux_app\ISO\CentOS-7-x86_64-DVD-2207-02.iso
为 D:\iventoy-1.0.20-win64-free\iventoy-1.0.20\iso\CentOS-7-x86_64-DVD-2207-02.iso <<===>> D:\Linux\Linux_app\ISO\CentOS-7-x86_64-DVD-2207-02.iso 创建的符号链接

运行软件

Windows 系统中直接双击运行 exe 文件即可
Linux 系统下在终端中执行 sudo bash iventoy.sh start 命令。

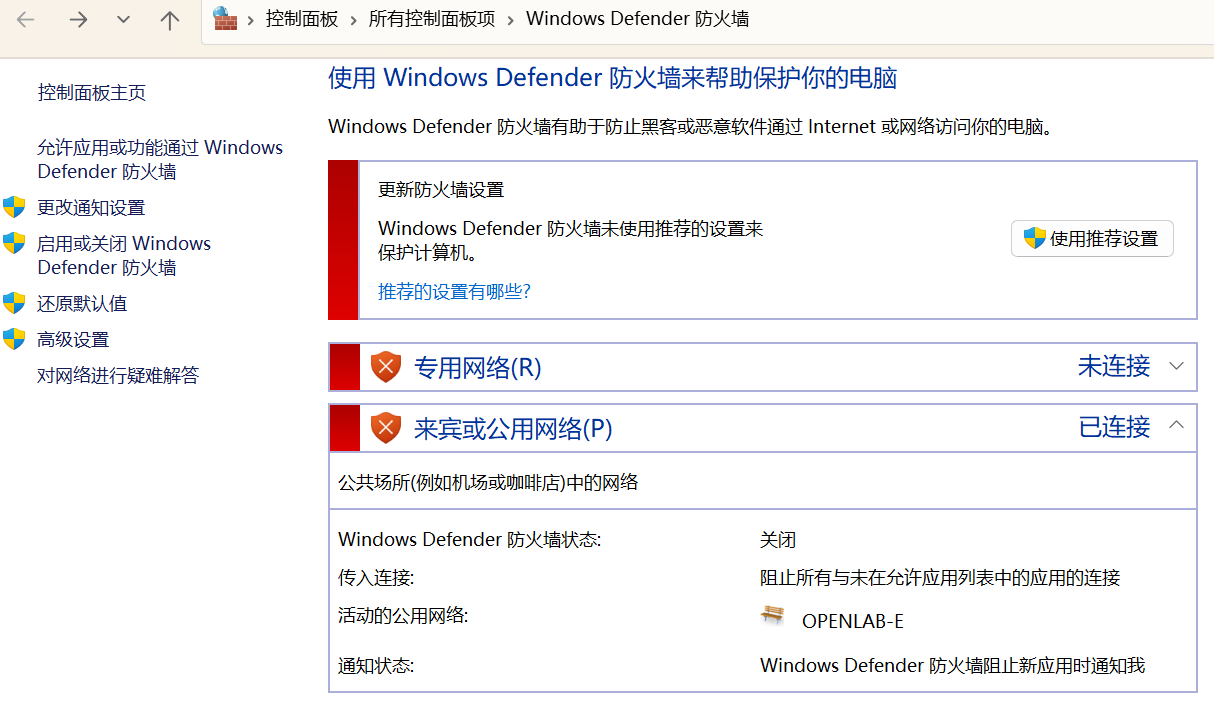

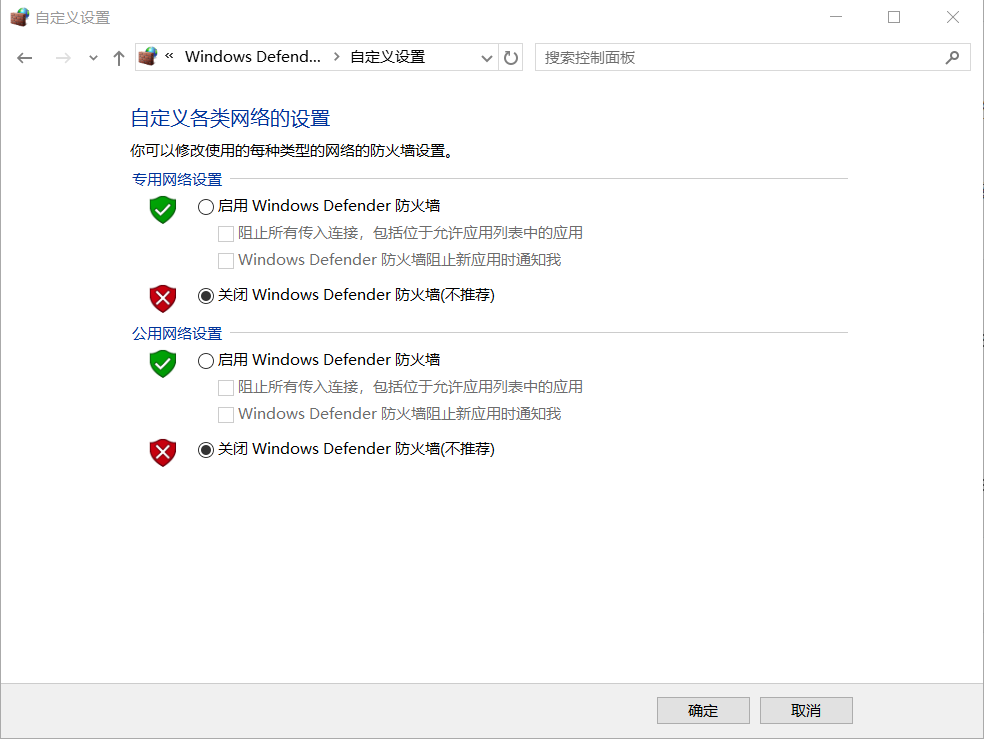

注意：windows 注意需要关闭防火墙或放行相关端口。==本文采用关闭所有防火墙（在控制面板里，点击系统和安全）==，如图：

右键选择管理员身份启动iventoy

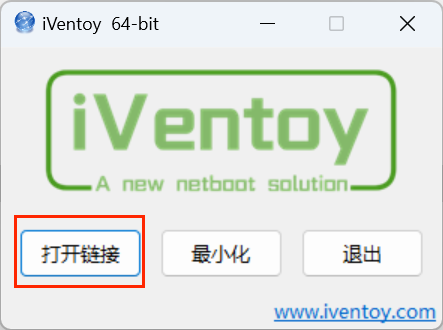

Windows 系统中打开软件之后，会自动打开浏览器，如果没有自动打开，则需要手动点击 打开链接 按钮，如图：

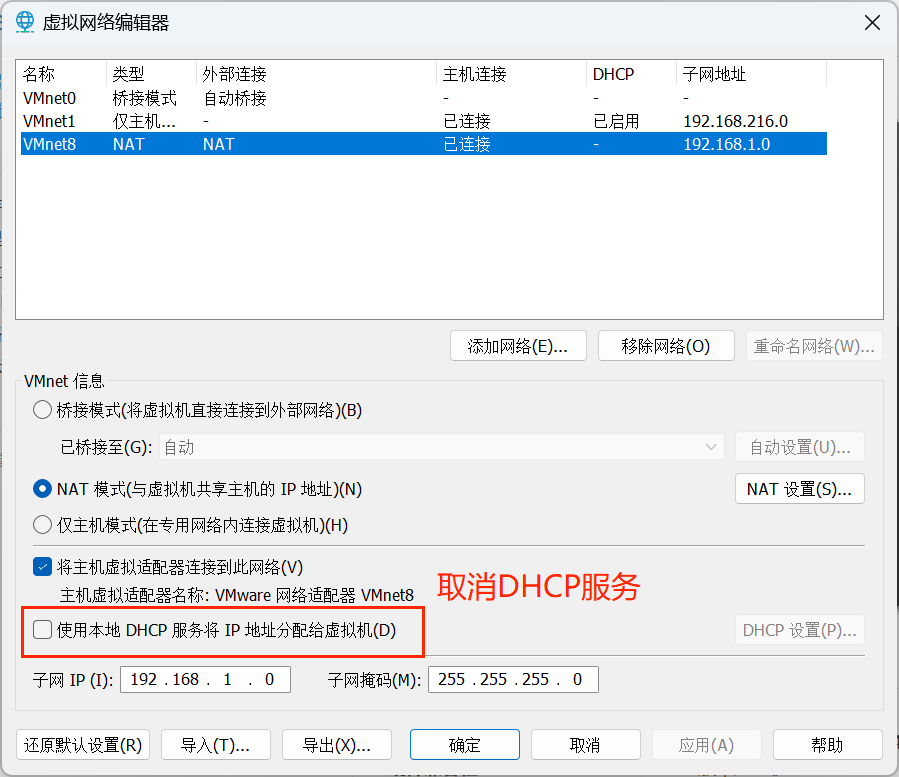

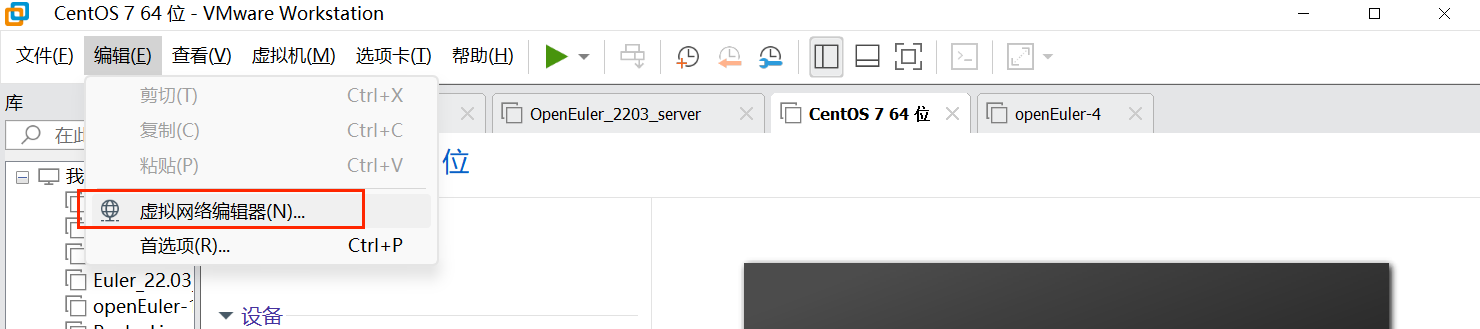

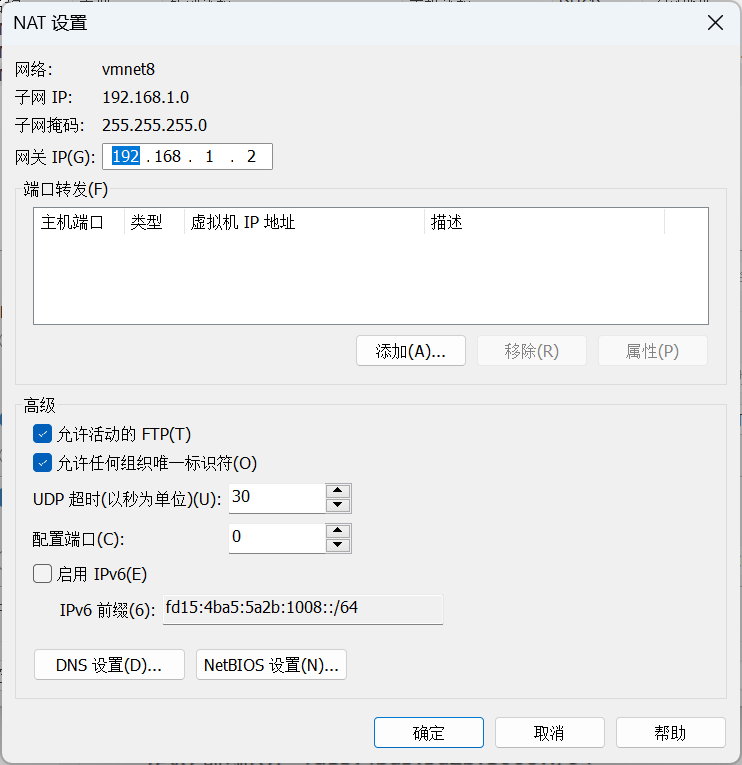

分析客户端IP地址设置：打开vmware17->编辑菜单->虚拟网络编辑器->VMnet8 NAT 网卡查看网段，点击NAT设置查看网关地址，注意：需要关闭VMware nat模式的dhcp服务。

启动 PXE 服务

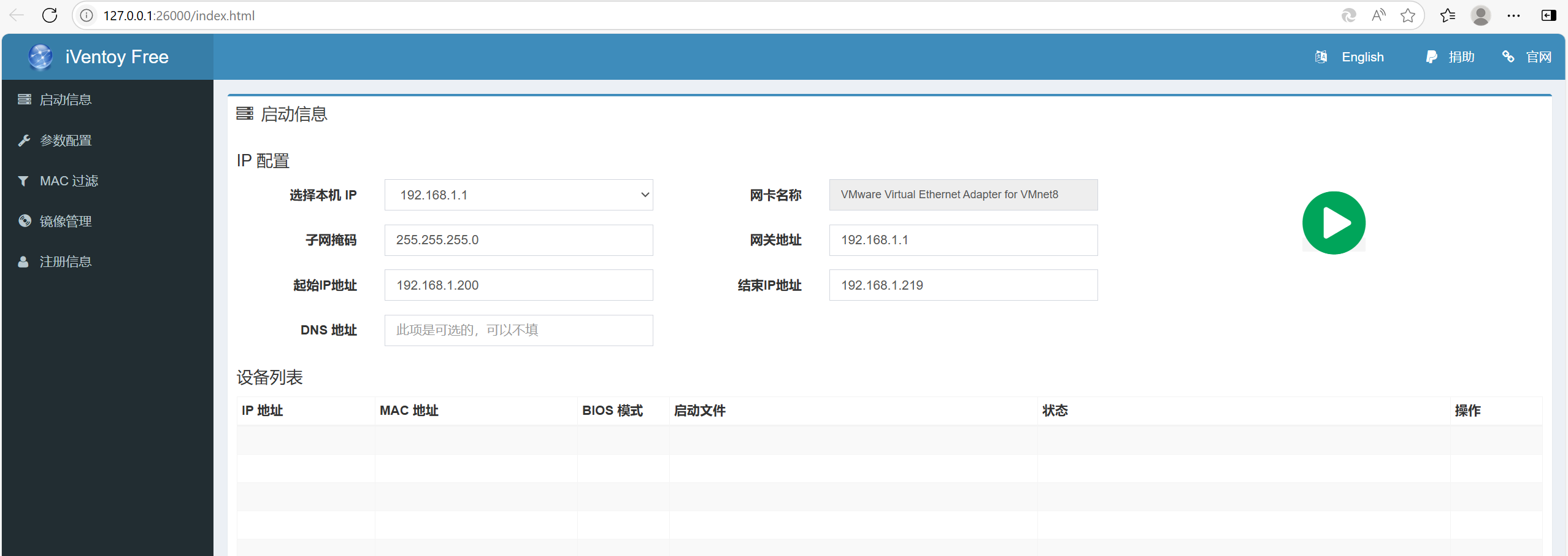

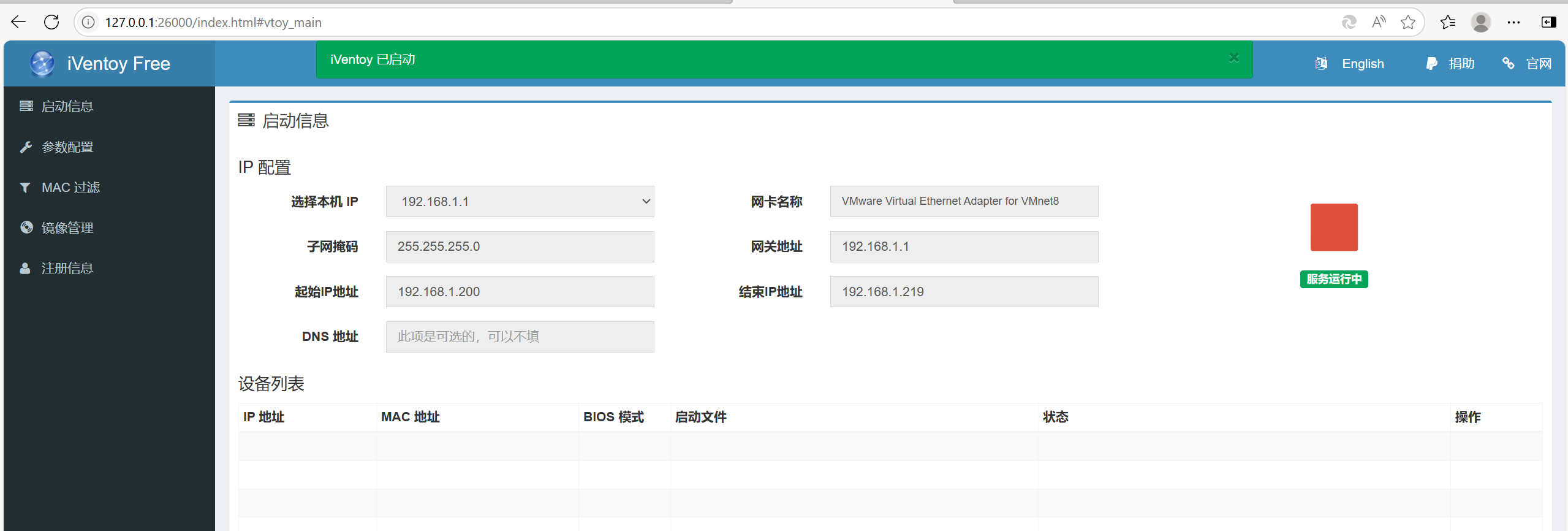

在 iVentoy 主界面上选择本机 IP 地址，根据之前的分析设置好 IP 地址池，然后点击绿色的开始按钮即可，如图：

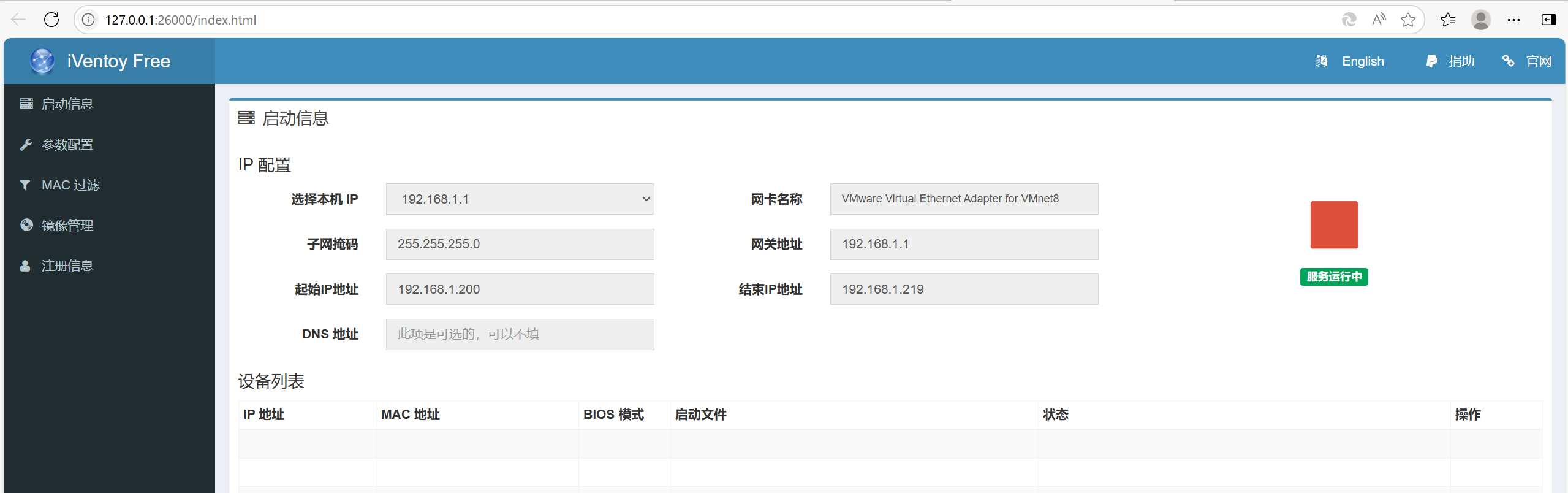

启动 iventoy 后如图示:

系统安装

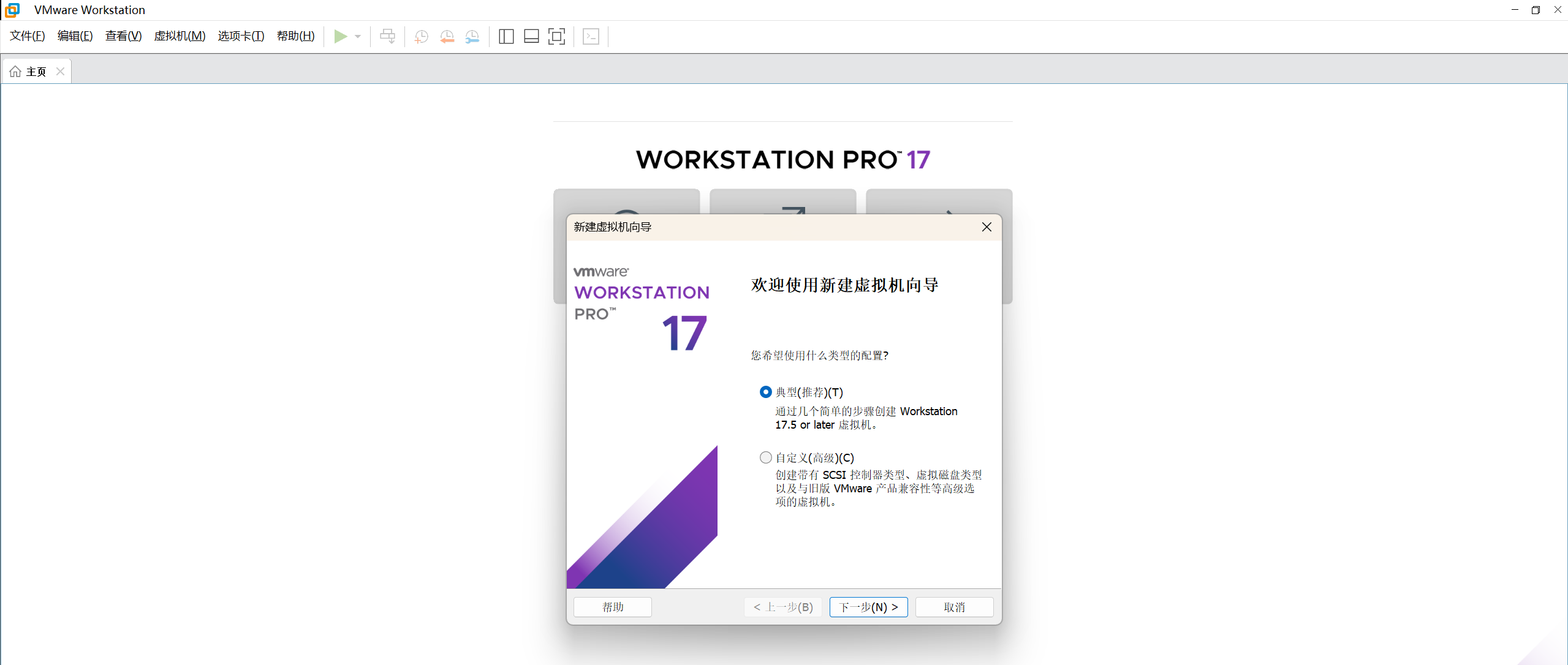

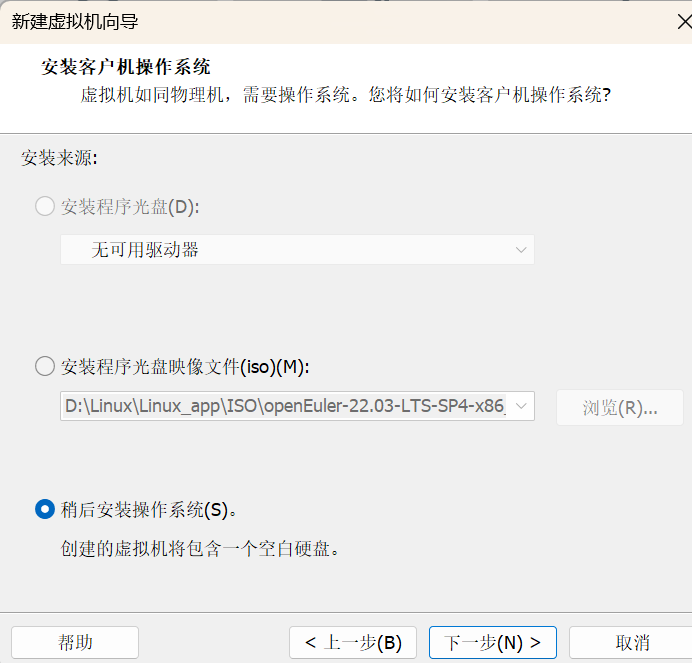

本文使用VMware workstation 新建虚拟机测试，新建虚拟机时不要加载iso镜像。

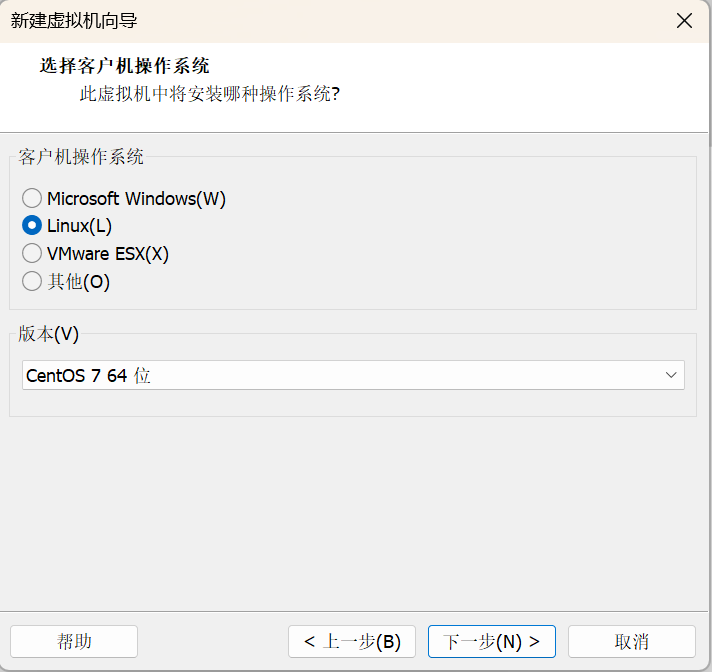

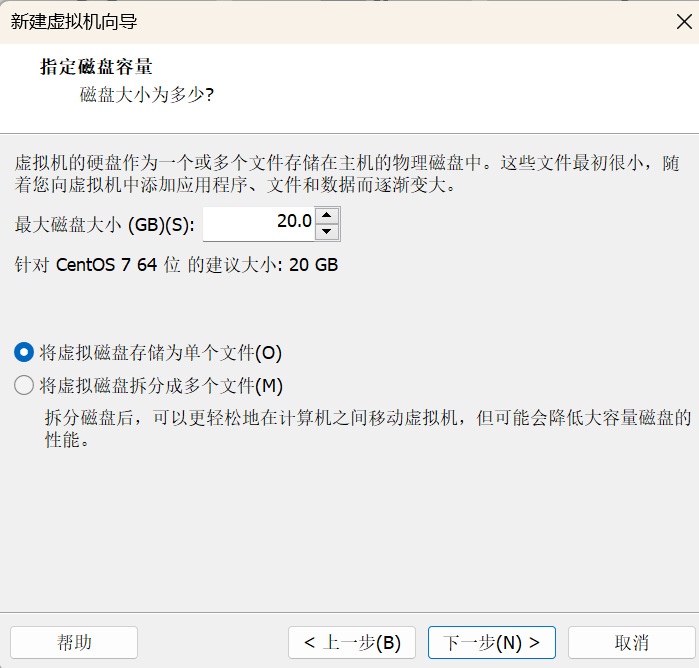

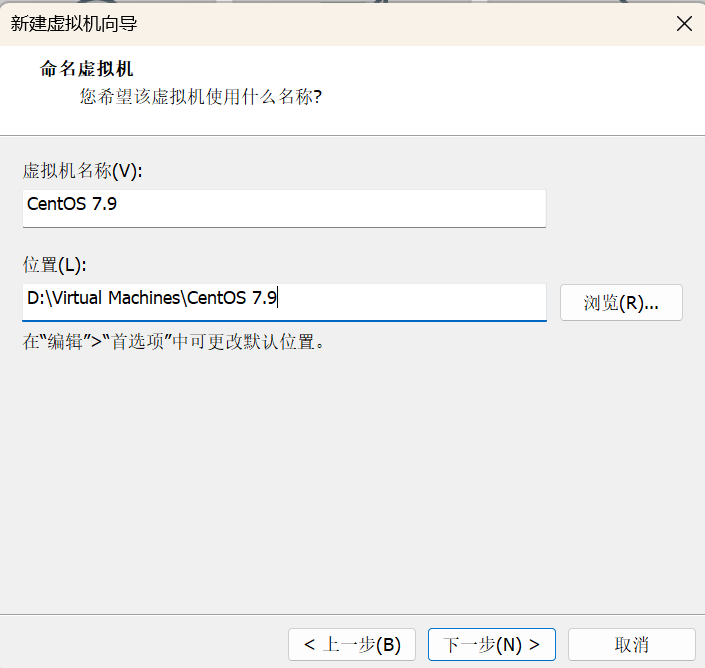

新建Centos7.9虚拟机

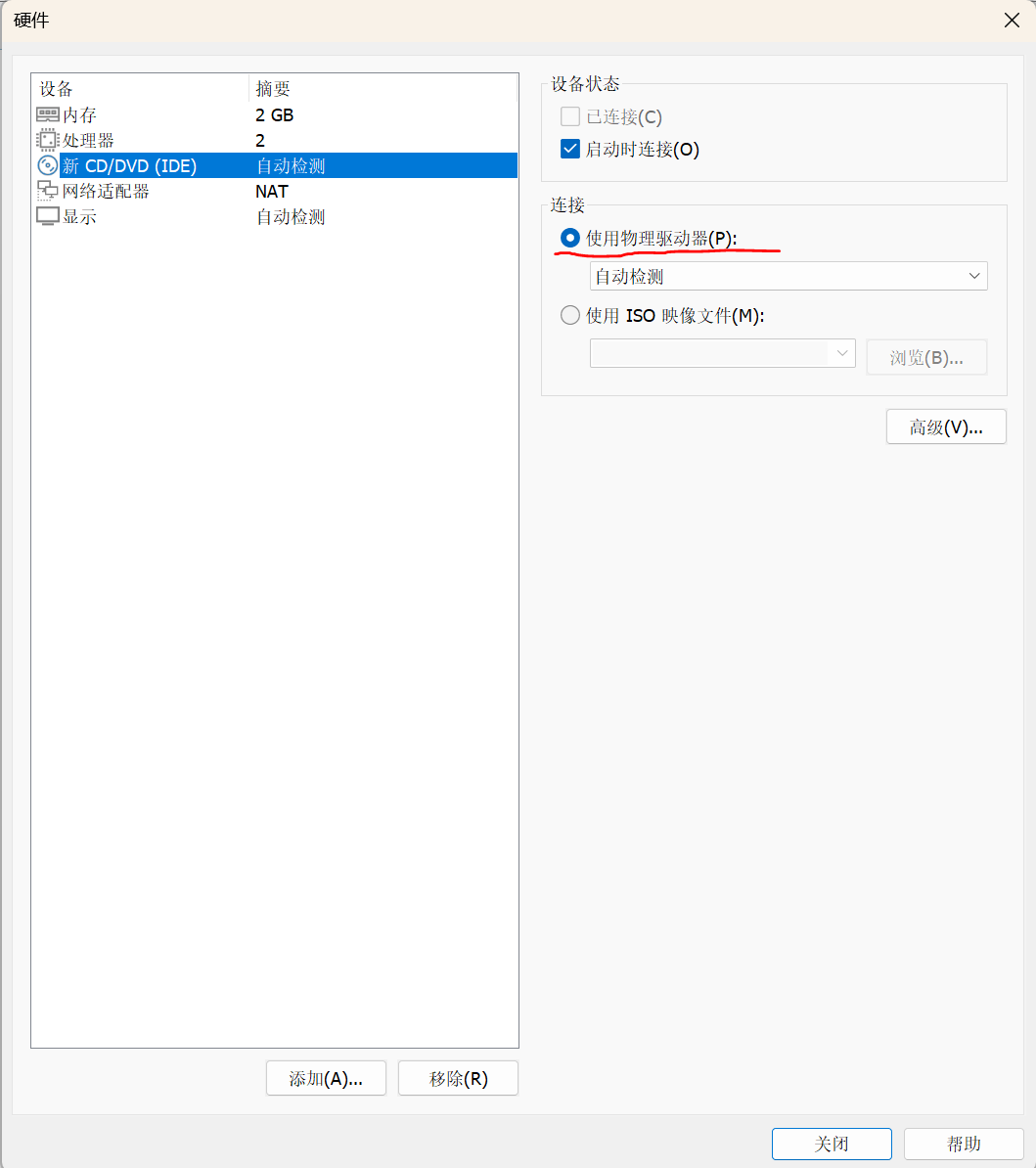

注意：新CD/DVD处不能设置ISO镜像文件

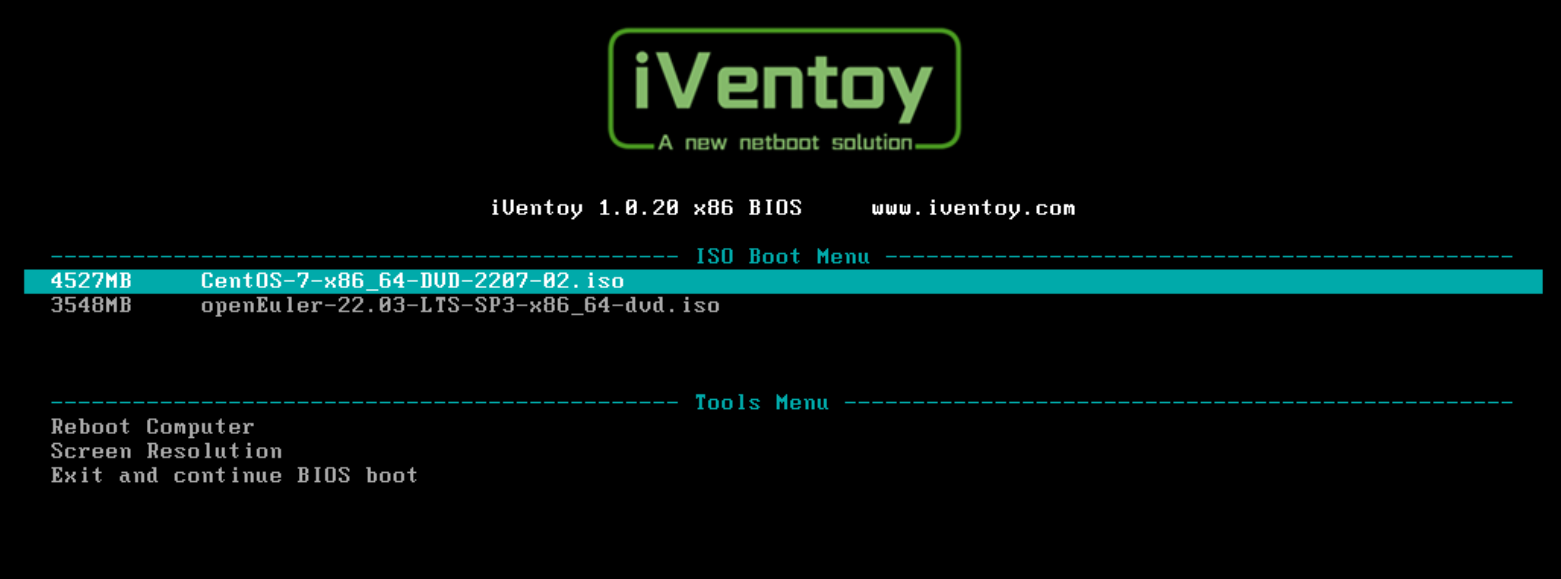

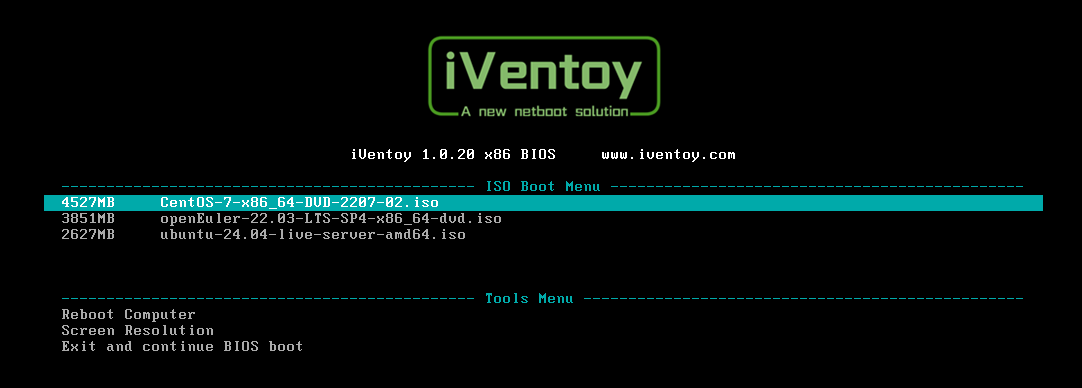

PXE自动识别：

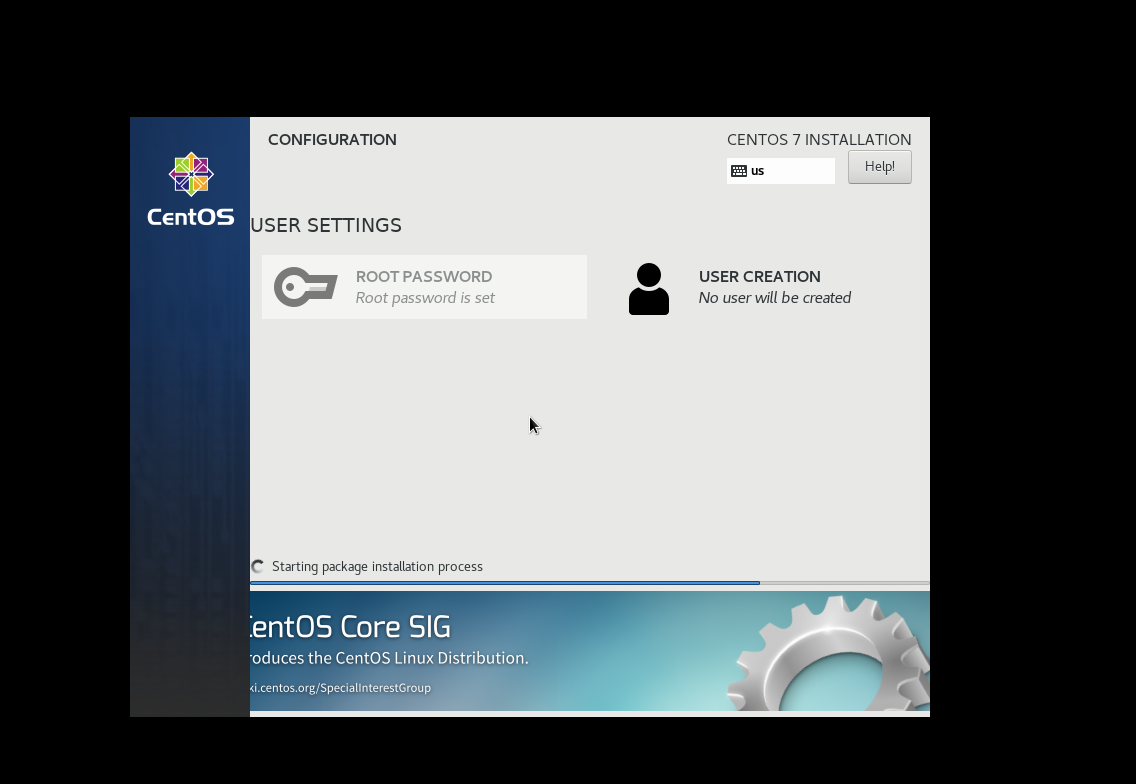

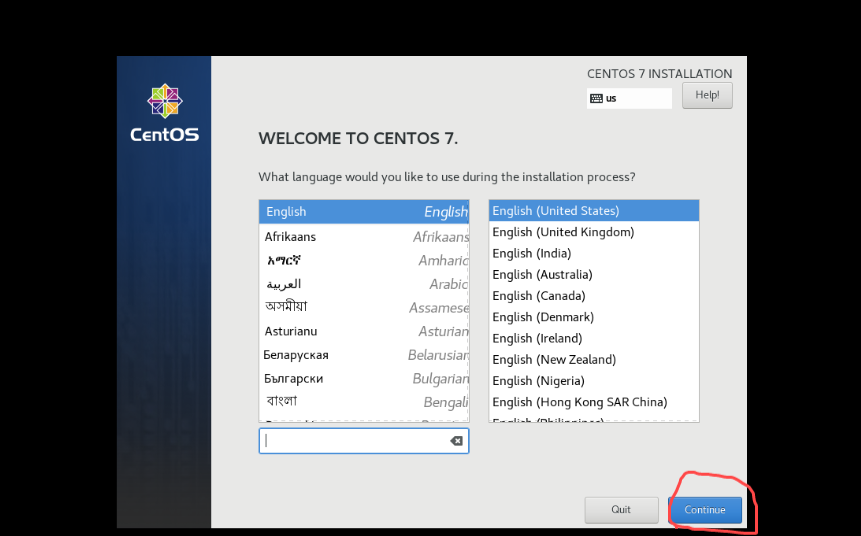

由于网络安装加载较慢，需要等待一段时间，后续就和正常装机一样，过程略（一路继续）。

注意：
- 安装RHEL9/OpenEuler系统时需要上==4G内存==，否则无法加载设备（vmware中pxe服务器安装报错dracut:FATAL: Failed to find a root file system in /tmp/curl_fetch_url1/install.img_dracut : fatal :failed to find a root filesystem-CSDN博客）
- 某些系统自定义分区时需要增加biosboot分区或/boot/efi分区，大小100m即可

iVentoy 定制安装

作用

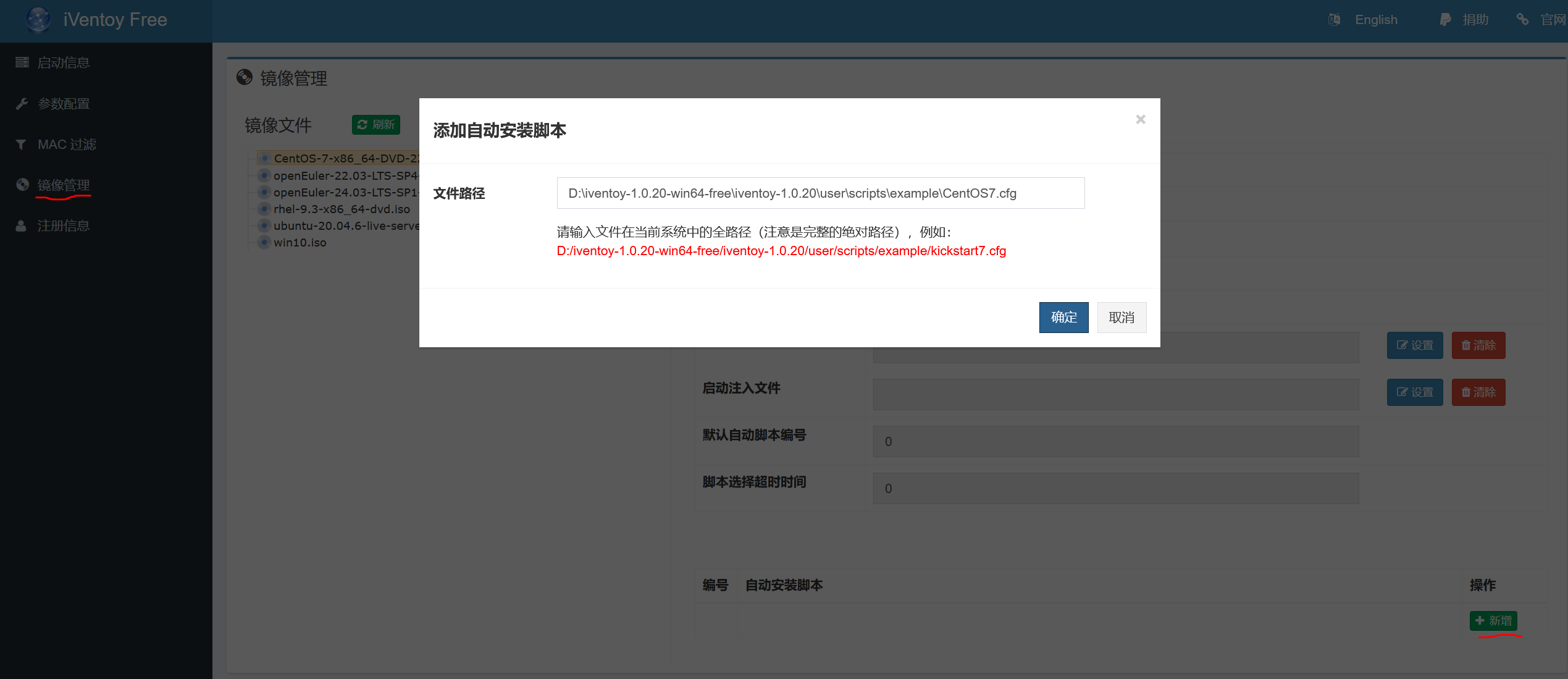

通过 iVentoy 你无需重新制作ISO文件，只需要简单地为一个ISO文件指定一个或者多个自动安装脚本来实现无人值守、自动安装部署系统的方案。
可以使用 Windows 中的 unattend XML、Redhat/CentOS系列中的 Kickstart 脚本、SUSE系列中的 autoYast XML、Debian系列中的preseed脚本等等。

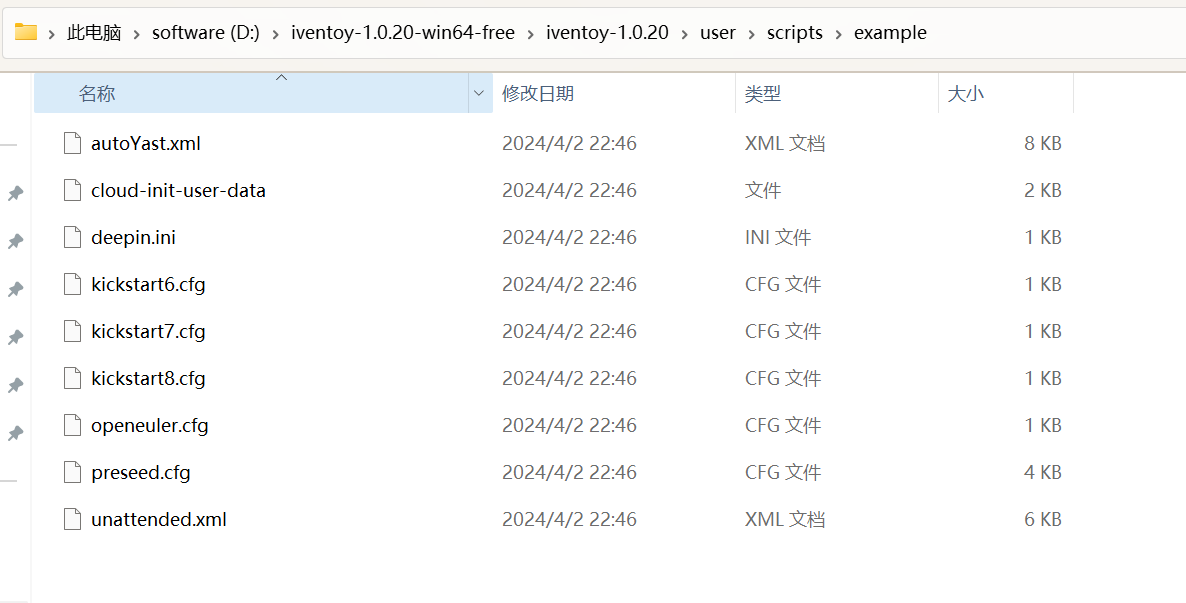

下面的示例模版脚本位于安装包内的 user/scripts/example 目录下，如图：

发行版	脚本格式	示例脚本	说明
Windows	Unattend XML	unattended.xml	Windows系列
Deepin/UOS	INI	deepin.ini	Deepin/UOS 系统
RHEL8/CentOS8	Kickstart script	kickstart8.cfg	同时也支持基于这几个派生出来的发行版。比如 OpenAnolis, RockyLinux 等。
RHEL7/CentOS7/Fedora	Kickstart script	kickstart7.cfg	同时也支持基于这几个派生出来的发行版。比如 Oracle Linux, EuroLinux 等。
RHEL6/CentOS6	Kickstart script	kickstart6.cfg	同时也支持基于这几个派生出来的发行版。
openEuler	Kickstart script	openeuler.cfg	openEuler 版本。
Debian	Preseed script	preseed.cfg	Debian 系列的发行版。
Ubuntu Server (< 20.x)	Preseed script	preseed.cfg	早期 Ubuntu Server 版本
Ubuntu Server (20.x+)	cloud-init	cloud-init-user-data	Ubuntu Server 20.x 以后的版本
SUSE	autoYast XML	autoYast.xml	SLES 和 openSUSE

注意：这里的示例脚本仅供参考，需要根据实际需要修改，尤其是里面磁盘分区设置的部分。否则会造成磁盘被误格式化、数据丢失等问题。

脚本变量扩展

在进行自动安装时，在安装脚本中有一些配置是无法固定写死的，必须根据实际环境进行调整。
最常见的就是对于安装盘的指定，比如我们在安装脚本中指定系统安装到 DISK0 或者 /dev/sda 但在有些机器上它对应的那个盘并不是我们想要的那个。这样可能就把系统安装到错误的盘上了。

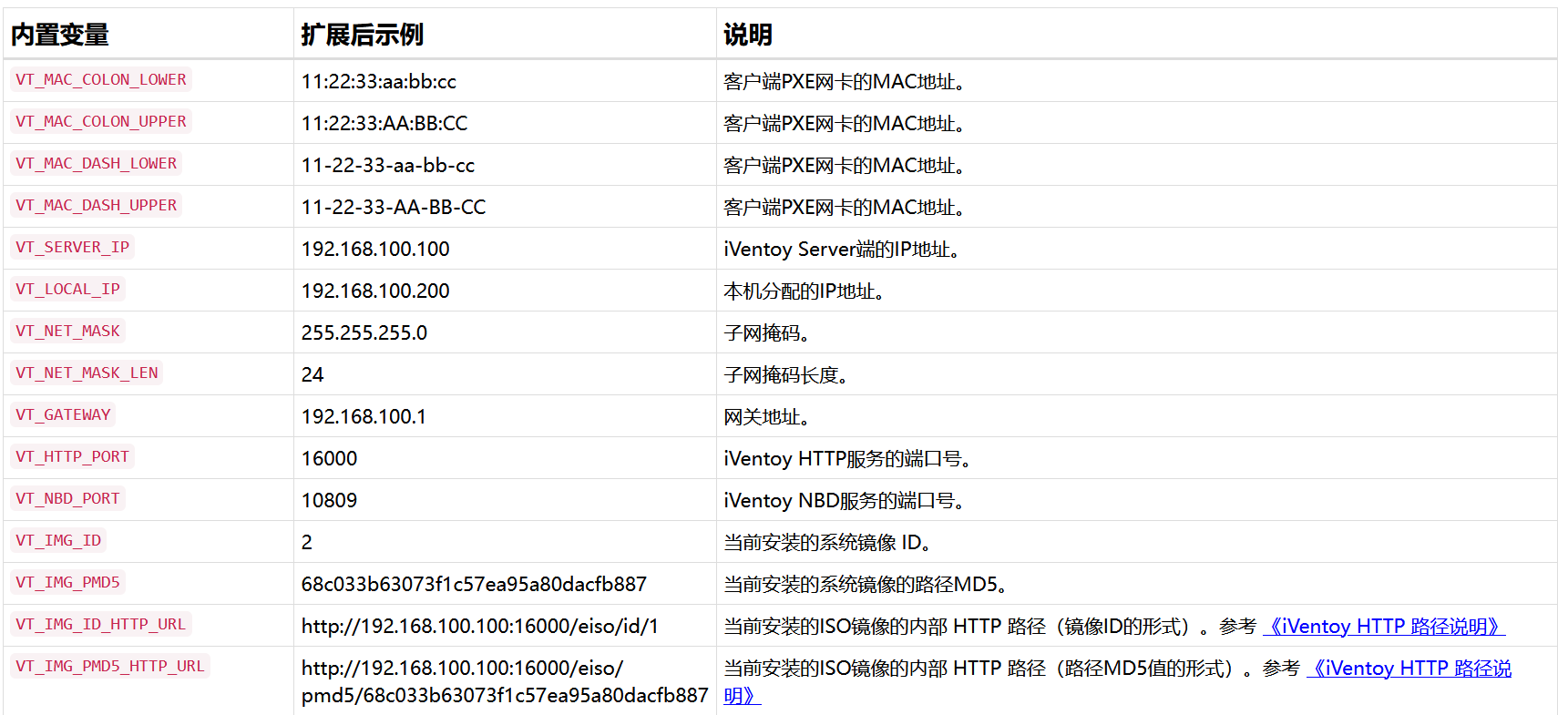

针对上述需求，iVentoy 在自动安装脚本中支持 变量扩展，变量使用 $$VT_XXX$$ 的形式，其中 VT_XXX 对应变量名。
注意：
- 包含变量的自动安装脚本文件必须是 UTF-8 编码格式。
- 只支持下面表格中列出的变量，不支持自定义变量。
- 变量名两边必须各用2个$$ 符号包起来
- Ventoy 会自动检测自动安装脚本内是否包含变量，对于不包含变量的脚本不会做扩展处理。
- 变量扩展是在副本中进行的，不会修改脚本源文件。

定制CentOS7

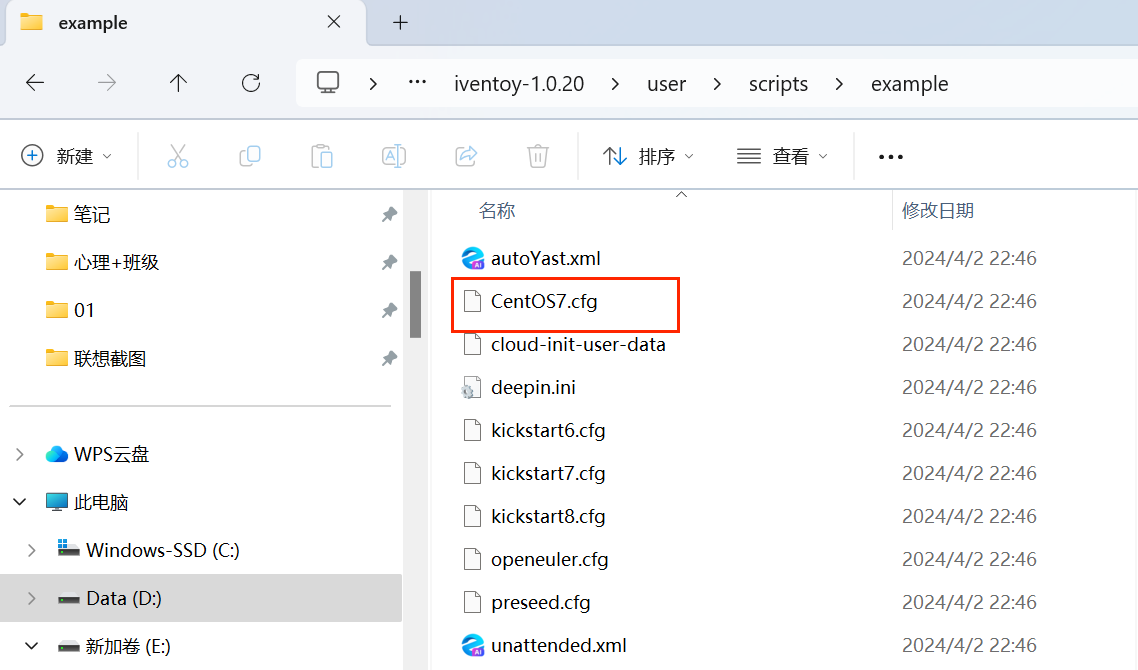

复制 kickstart7.cfg
改名为 CentOS7.cfg

install

lang en_US.UTF-8
keyboard us
rootpw  123456
firewall --service=ssh
authconfig --enableshadow --passalgo=sha512
selinux --disable
firewall --disabled
timezone --utc Asia/Shanghai

#network --onboot=yes --device=$$VT_MAC_COLON_LOWER$$ --bootproto=static --ip=$$VT_LOCAL_IP$$ --netmask=$$VT_NET_MASK$$ --gateway=$$VT_GATEWAY$$ --noipv6

eula --agreed
firstboot --disable

%include /tmp/partation.ks
zerombr
clearpart --all --initlabel
part /boot --fstype xfs --size 1024
part swap --size 2048
part / --fstype xfs --size 1 --grow


#packages configuration
%packages
@core
bash-completion
chrony
dos2unix
net-tools
lrzsz
nmap
sysstat
telnet
tree
vim
wget
%end

reboot

%pre

#Select install disk
disk_short_name=$$VT_LINUX_DISK_MAX_SIZE$$

echo bootloader --location=mbr --driveorder=$disk_short_name >> /tmp/partation.ks
echo ignoredisk --only-use=$disk_short_name  >> /tmp/partation.ks
echo clearpart --all --initlabel --drives=$disk_short_name  >> /tmp/partation.ks


%end

#Download third part software
%post

# wget $$VT_IMG_ID_HTTP_URL$$/Packages/kernel-tools-3.10.0-957.el7.x86_64.rpm -O /root/kernel-tools.rpm
# wget http://$$VT_SERVER_IP$$:$$VT_HTTP_PORT$$/user/xxx.zip -O /root/xxx.zip

%end
