设备到云端、云端到设备通信的 TCP 协议设计，适用于 ESP32 设备与云端进行直连通信的自定义协议场景（非 MQTT/非 HTTP/WebSocket，纯 TCP Socket 连接，适用于内网/专网/局域网或需要极低延迟和带宽占用的 IoT 应用）。

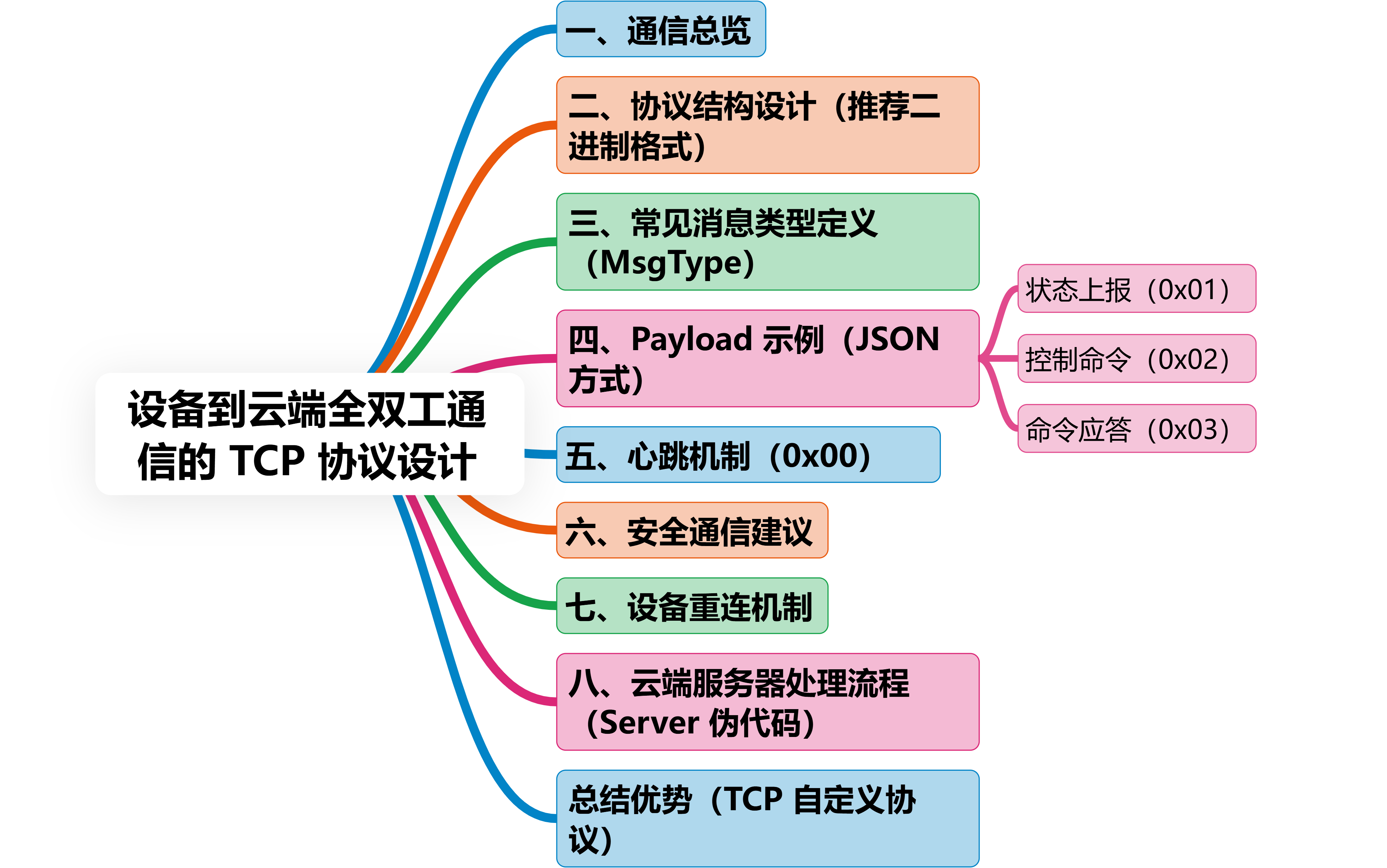

一、通信总览

项目	说明
连接方式	双向长连接，基于 TCP 协议
传输方向	设备 ⇆ 云端（Server）
通信模型	云端为 TCP Server，设备为 Client
通信端口	自定义，如 9000
编码格式	自定义二进制协议或 JSON 文本
保活机制	心跳包 + 超时断开机制
重连机制	设备端检测断线自动重连

二、协议结构设计（推荐二进制格式）

使用 定长头 + 变长体 的结构，效率高、易于解析。

消息结构格式

字段	长度（字节）	说明
Magic Header	2	固定为 0xAA55 标识起始位
Msg Type	1	消息类型标识（如 0x01 状态上报）
Device ID	4	设备编号（uint32）
Payload Len	2	数据长度（N）
Payload	N	实际数据（JSON或二进制）
CRC16	2	整体校验（可选）

示例结构：

| AA 55 | 01 | 00 00 00 01 | 00 10 | {...JSON数据...} | CRC |

三、常见消息类型定义（MsgType）

类型名称	十六进制标识	方向	说明
心跳包	0x00	双向	保活，无实际数据
状态上报	0x01	设备 → 云	上报当前状态、版本、信号等
控制命令	0x02	云 → 设备	云端控制指令，如“开锁”
命令应答	0x03	设备 → 云	回应控制命令处理结果
OTA 通知	0x04	云 → 设备	通知设备进行 OTA 升级
OTA 数据	0x05	云 → 设备	OTA 固件分片传输
异常上报	0x06	设备 → 云	电量低、传感器异常等

四、Payload 示例（JSON方式）

状态上报（`0x01`）

| AA 55 | 01 | 00 00 00 01 | 00 10 | {...JSON数据...} | CRC |

控制命令（`0x02`）

{
  "commandId": "cmd-123456",
  "action": "unlock",
  "params": {
    "user": "admin"
  }
}

命令应答（`0x03`）

{
  "commandId": "cmd-123456",
  "status": "success",
  "message": "Unlocked successfully"
}

五、心跳机制（`0x00`）

心跳包 Payload 为空；
设备每 30s 向云端发送一次；
云端如 60s 未收到心跳，则断开设备连接并标记为离线；
云端也可主动发起心跳探测。

六、安全通信建议

项目	推荐方式
加密	TLS over TCP（或 AES 对称加密）
设备认证	第一次连接时发送设备编号 + token 校验
流量压缩	可选使用 zlib 等压缩 Payload 数据
CRC 校验	简单可用 CRC16，对二进制帧进行校验

七、设备重连机制

ESP32 检测 socket 断开后，间隔 5s 重连；
支持指数回退算法，防止频繁请求；
云端应允许重复连接，处理异常断开场景。

八、云端服务器处理流程（Server 伪代码）

def handle_client(socket):
    while True:
        msg = recv_full_packet(socket)
        if not validate_crc(msg):
            continue
        msg_type = msg[2]
        device_id = extract_device_id(msg)
        if msg_type == 0x00:
            update_heartbeat(device_id)
        elif msg_type == 0x01:
            save_device_status(device_id, parse_payload(msg))
        elif msg_type == 0x03:
            log_command_response(device_id, parse_payload(msg))
        ...

总结优势（TCP 自定义协议）

优点	说明
轻量高效	相比 MQTT 更小开销，无需 broker
低延迟	实时性更强，适用于控制类设备
可扩展性强	自定义 MsgType，协议灵活
更适用于专网/私有云环境	无需依赖 MQTT 中间件，方便局域部署
