1 项目背景

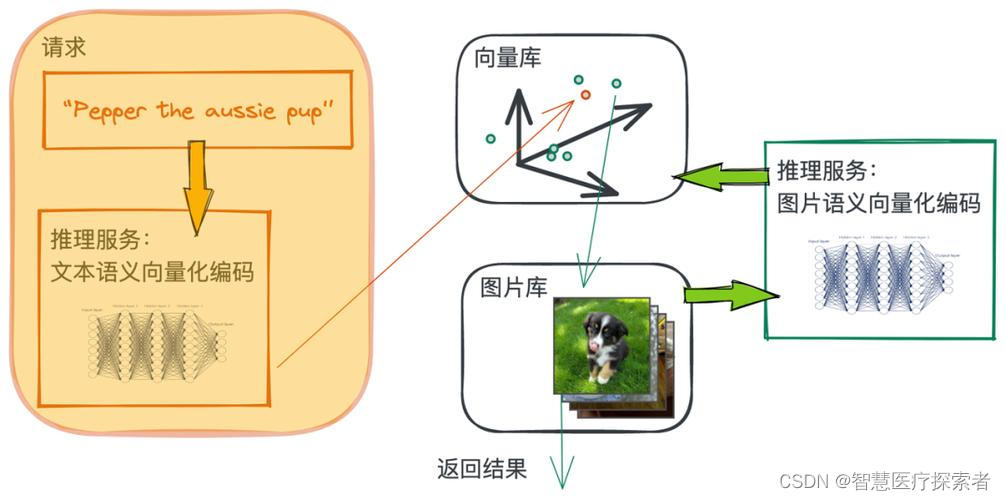

以文搜图是一种跨模态检索技术，即通过输入文字描述来搜索图片，它不仅应用于辅助搜索与信息检索，尤其在难以用关键词准确描述情况下发挥作用，提供了一种高效的信息检索方式。这种技术应用场景和价值非常广泛，它在辅助信息搜索、艺术、广告等领域均有重要的应用价值，为用户提供更个性化的搜索体验。以文搜图涉及到的技术点如下：

如何对文本数据进行向量编码
如何对海量图片数据进行向量化和存储
如何映射文本向量与图片向量的关系
如何快速对海量的向量数据进行检索

本项目基于OpenAI的Clip预训练模型结合Milvus向量数据库，在水果数据集上实现了以文搜图系统，读者可以将数据集扩展到其它领域，构建满足自身业务的以文搜图系统。

2 关键技术

2.1 Clip模型

CLIP全称Constrastive Language-Image Pre-training，是OpenAI推出的采用对比学习的文本-图像预训练模型。CLIP惊艳之处在于架构非常简洁且效果好到难以置信，在zero-shot文本-图像检索，zero-shot图像分类，文本→图像生成任务guidance，open-domain 检测分割等任务上均有非常惊艳的表现。

CLIP的创新之处在于，它能够将图像和文本映射到一个共享的向量空间中，从而使得模型能够理解图像和文本之间的语义关系。这种共享的向量空间使得CLIP在图像和文本之间实现了无监督的联合学习，从而可以用于各种视觉和语言任务。

CLIP的设计灵感源于一个简单的思想：让模型理解图像和文本之间的关系，不仅仅是通过监督训练，而是通过自监督的方式。CLIP通过大量的图像和文本对来训练，使得模型在向量空间中将相应的图像和文本嵌入彼此相近。

CLIP模型的特点

统一的向量空间： CLIP的一个关键创新是将图像和文本都映射到同一个向量空间中。这使得模型能够直接在向量空间中计算图像和文本之间的相似性，而无需额外的中间表示。
对比学习： CLIP使用对比学习的方式进行预训练。模型被要求将来自同一个样本的图像和文本嵌入映射到相近的位置，而将来自不同样本的嵌入映射到较远的位置。这使得模型能够学习到图像和文本之间的共同特征。
多语言支持： CLIP的预训练模型是多语言的，这意味着它可以处理多种语言的文本，并将它们嵌入到共享的向量空间中。
无监督学习： CLIP的预训练是无监督的，这意味着它不需要大量标注数据来指导训练。它从互联网上的文本和图像数据中学习，使得它在各种领域的任务上都能够表现出色。

Clip模型详细介绍：Clip模型详解

2.2 Milvus向量数据库

Milvus 是一款云原生向量数据库，它具备高可用、高性能、易拓展的特点，用于海量向量数据的实时召回。

Milvus 基于FAISS、Annoy、HNSW 等向量搜索库构建，核心是解决稠密向量相似度检索的问题。在向量检索库的基础上，Milvus 支持数据分区分片、数据持久化、增量数据摄取、标量向量混合查询、time travel 等功能，同时大幅优化了向量检索的性能，可满足任何向量检索场景的应用需求。通常，建议用户使用 Kubernetes 部署 Milvus，以获得最佳可用性和弹性。

Milvus 采用共享存储架构，存储计算完全分离，计算节点支持横向扩展。从架构上来看，Milvus 遵循数据流和控制流分离，整体分为了四个层次，分别为接入层（access layer）、协调服务（coordinator service）、执行节点（worker node）和存储层（storage）。各个层次相互独立，独立扩展和容灾。

Milvus 向量数据库能够帮助用户轻松应对海量非结构化数据（图片/视频/语音/文本）检索。单节点 Milvus 可以在秒内完成十亿级的向量搜索，分布式架构亦能满足用户的水平扩展需求。

milvus特点总结如下：

高性能：性能高超，可对海量数据集进行向量相似度检索。
高可用、高可靠：Milvus 支持在云上扩展，其容灾能力能够保证服务高可用。
混合查询：Milvus 支持在向量相似度检索过程中进行标量字段过滤，实现混合查询。
开发者友好：支持多语言、多工具的 Milvus 生态系统。

Milvus详细介绍：Miluvs详解

3 系统代码实现

3.1 运行环境构建

conda环境准备详见：annoconda

git clone https://gitcode.net/ai-medical/text_image_search.git
cd text_image_search

pip install -r requirements.txt
pip install git+https://ghproxy.com/https://github.com/openai/CLIP.git

3.2 数据集下载

下载地址：

第一个数据包：package01

第二个数据包：package01

在数据集目录下，存放着10个文件夹，文件夹名称为水果类型，每个文件夹包含几百到几千张此类水果的图片，如下图所示：

以apple文件夹为例，内容如下：

下载后进行解压，保存到D:/dataset/fruit目录下，查看显示如下

# ll fruit/
总用量 508
drwxr-xr-x 2 root root 36864 8月   2 16:35 apple
drwxr-xr-x 2 root root 24576 8月   2 16:36 apricot
drwxr-xr-x 2 root root 40960 8月   2 16:36 banana
drwxr-xr-x 2 root root 20480 8月   2 16:36 blueberry
drwxr-xr-x 2 root root 45056 8月   2 16:37 cherry
drwxr-xr-x 2 root root 12288 8月   2 16:37 citrus
drwxr-xr-x 2 root root 49152 8月   2 16:38 grape
drwxr-xr-x 2 root root 16384 8月   2 16:38 lemon
drwxr-xr-x 2 root root 36864 8月   2 16:39 litchi
drwxr-xr-x 2 root root 49152 8月   2 16:39 mango

3.3 预训练模型下载

预训练模型包含5个resnet和4个VIT，其中ViT-L/14@336px效果最好。

"RN50": "https://openaipublic.azureedge.net/clip/models/afeb0e10f9e5a86da6080e35cf09123aca3b358a0c3e3b6c78a7b63bc04b6762/RN50.pt",
"RN101": "https://openaipublic.azureedge.net/clip/models/8fa8567bab74a42d41c5915025a8e4538c3bdbe8804a470a72f30b0d94fab599/RN101.pt",
"RN50x4": "https://openaipublic.azureedge.net/clip/models/7e526bd135e493cef0776de27d5f42653e6b4c8bf9e0f653bb11773263205fdd/RN50x4.pt",
"RN50x16": "https://openaipublic.azureedge.net/clip/models/52378b407f34354e150460fe41077663dd5b39c54cd0bfd2b27167a4a06ec9aa/RN50x16.pt",
"RN50x64": "https://openaipublic.azureedge.net/clip/models/be1cfb55d75a9666199fb2206c106743da0f6468c9d327f3e0d0a543a9919d9c/RN50x64.pt",
"ViT-B/32": "https://openaipublic.azureedge.net/clip/models/40d365715913c9da98579312b702a82c18be219cc2a73407c4526f58eba950af/ViT-B-32.pt",
"ViT-B/16": "https://openaipublic.azureedge.net/clip/models/5806e77cd80f8b59890b7e101eabd078d9fb84e6937f9e85e4ecb61988df416f/ViT-B-16.pt",
"ViT-L/14": "https://openaipublic.azureedge.net/clip/models/b8cca3fd41ae0c99ba7e8951adf17d267cdb84cd88be6f7c2e0eca1737a03836/ViT-L-14.pt",
"ViT-L/14@336px": "https://openaipublic.azureedge.net/clip/models/3035c92b350959924f9f00213499208652fc7ea050643e8b385c2dac08641f02/ViT-L-14-336px.pt",

下载ViT-L/14@336px的预训练模型：ViT-L-14-336px.pt，存放到D:/models目录下

3.4 代码实现

3.4.1 创建向量表和索引

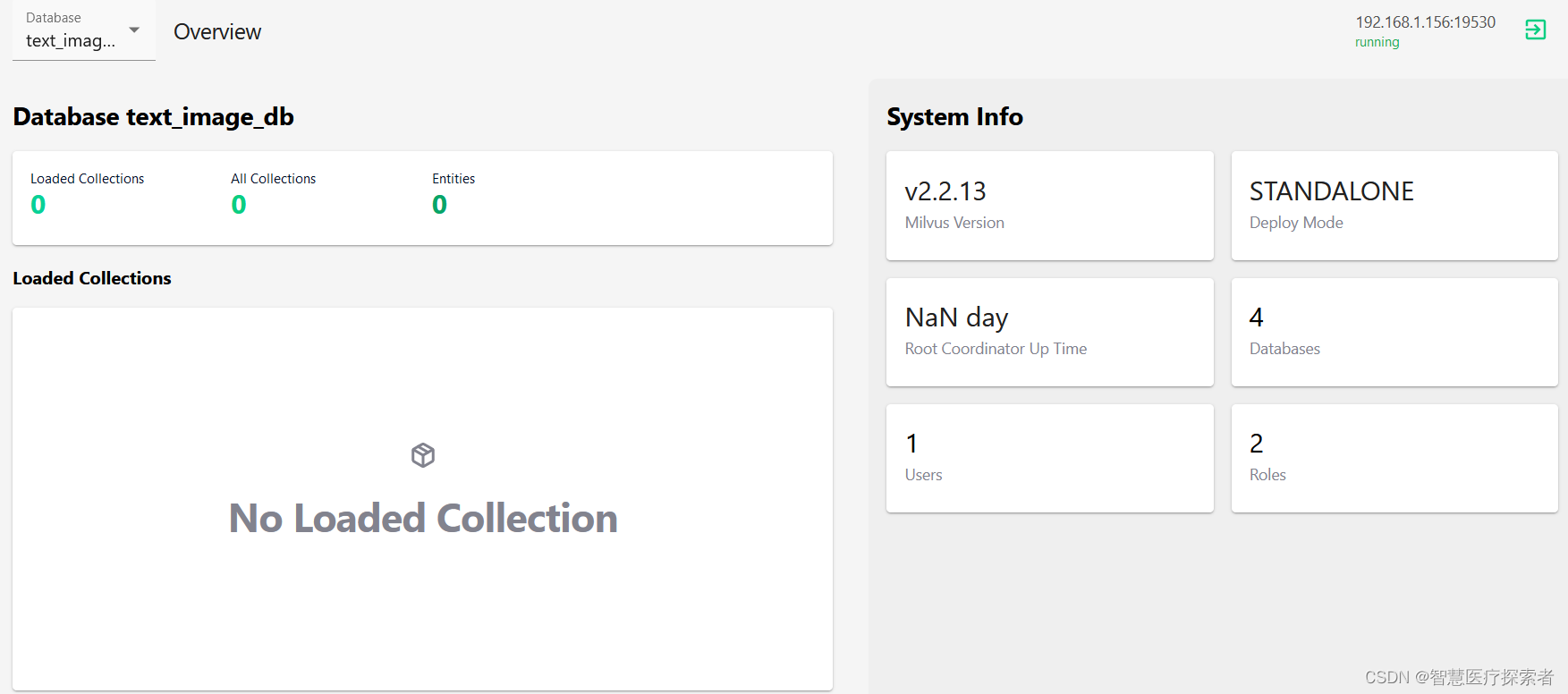

from pymilvus import connections, db

conn = connections.connect(host="192.168.1.156", port=19530)
database = db.create_database("text_image_db")

db.using_database("text_image_db")
print(db.list_database())

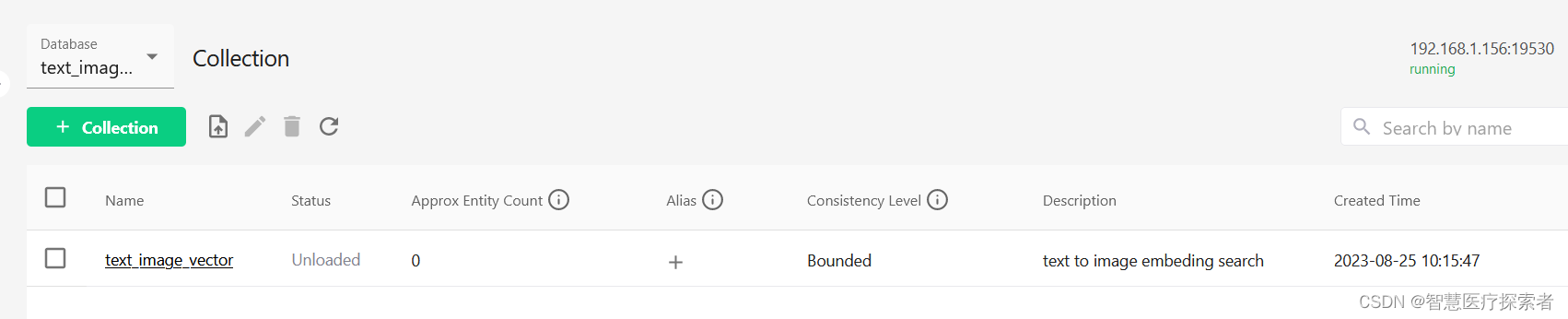

创建collection

from pymilvus import CollectionSchema, FieldSchema, DataType
from pymilvus import Collection, db, connections


conn = connections.connect(host="192.168.1.156", port=19530)
db.using_database("text_image_db")

m_id = FieldSchema(name="m_id", dtype=DataType.INT64, is_primary=True,)
embeding = FieldSchema(name="embeding", dtype=DataType.FLOAT_VECTOR, dim=768,)
path = FieldSchema(name="path", dtype=DataType.VARCHAR, max_length=256,)
schema = CollectionSchema(
  fields=[m_id, embeding, path],
  description="text to image embeding search",
  enable_dynamic_field=True
)

collection_name = "text_image_vector"
collection = Collection(name=collection_name, schema=schema, using='default', shards_num=2)

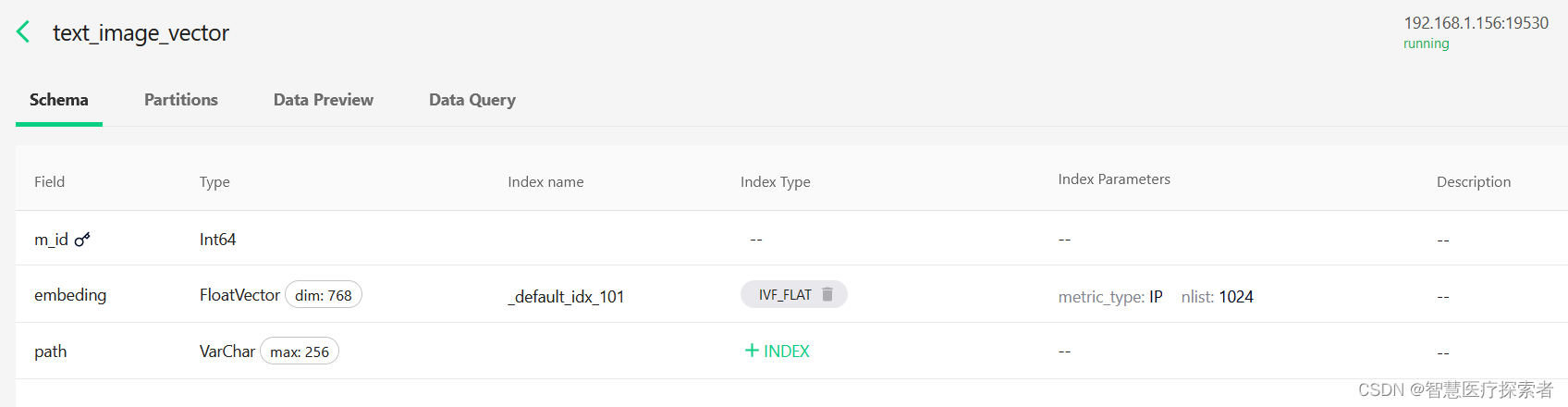

创建index

from pymilvus import Collection, utility, connections, db

conn = connections.connect(host="192.168.1.156", port=19530)
db.using_database("text_image_db")

index_params = {
  "metric_type": "IP",
  "index_type": "IVF_FLAT",
  "params": {"nlist": 1024}
}

collection = Collection("text_image_vector")
collection.create_index(
  field_name="embeding",
  index_params=index_params
)

utility.index_building_progress("text_image_vector")

3.4.2 构建向量编码模型

加载预训练模型，通过Clip模型对图片进行编码，编码后输出特征维度为768

from torchvision.models import resnet50
import torch
from torchvision import transforms
from torch import nn


class RestnetEmbeding:
    pretrained_model = 'D:/models/resnet50-0676ba61.pth'

    def __init__(self):
        self.model = resnet50()
        self.model.load_state_dict(torch.load(self.pretrained_model))

        # delete fc layer
        self.model.fc = nn.Sequential()
        self.transform = transforms.Compose([transforms.Resize((224, 224)),
                                             transforms.ToTensor(),
                                             transforms.Normalize(mean=[0.48145466, 0.4578275, 0.40821073],
                                                                  std=[0.26862954, 0.26130258, 0.27577711])])

    def embeding(self, image):
        trans_image = self.transform(image)
        trans_image = trans_image.unsqueeze_(0)
        return self.model(trans_image)


restnet_embeding = RestnetEmbeding()

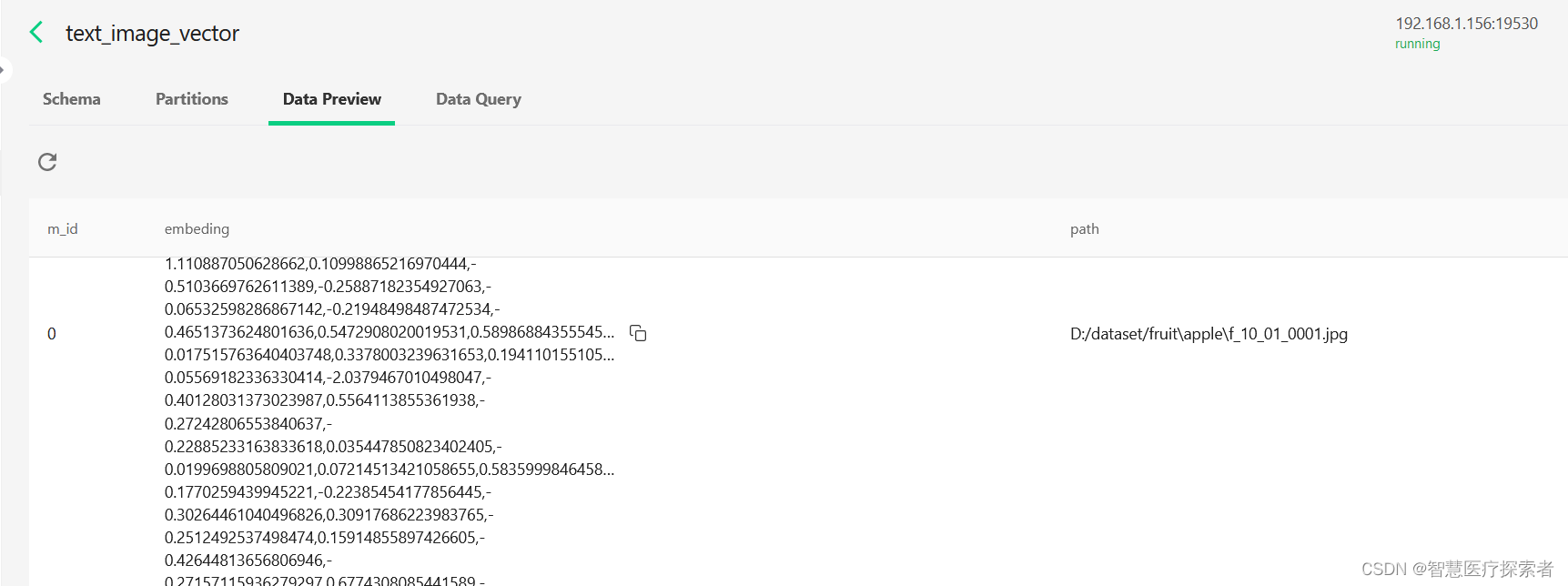

3.4.3 数据向量化与加载

from clip_embeding import clip_embeding
from milvus_operator import text_image_vector, MilvusOperator
from PIL import Image
import os


def update_image_vector(data_path, operator: MilvusOperator):
    idxs, embedings, paths = [], [], []

    total_count = 0
    for dir_name in os.listdir(data_path):
        sub_dir = os.path.join(data_path, dir_name)
        for file in os.listdir(sub_dir):

            image = Image.open(os.path.join(sub_dir, file)).convert('RGB')
            embeding = clip_embeding.embeding_image(image)

            idxs.append(total_count)
            embedings.append(embeding[0].detach().numpy().tolist())
            paths.append(os.path.join(sub_dir, file))
            total_count += 1

            if total_count % 50 == 0:
                data = [idxs, embedings, paths]
                operator.insert_data(data)

                print(f'success insert {operator.coll_name} items:{len(idxs)}')
                idxs, embedings, paths = [], [], []

        if len(idxs):
            data = [idxs, embedings, paths]
            operator.insert_data(data)
            print(f'success insert {operator.coll_name} items:{len(idxs)}')

    print(f'finish update {operator.coll_name} items: {total_count}')


if __name__ == '__main__':
    data_dir = 'D:/dataset/fruit'
    update_image_vector(data_dir, text_image_vector)

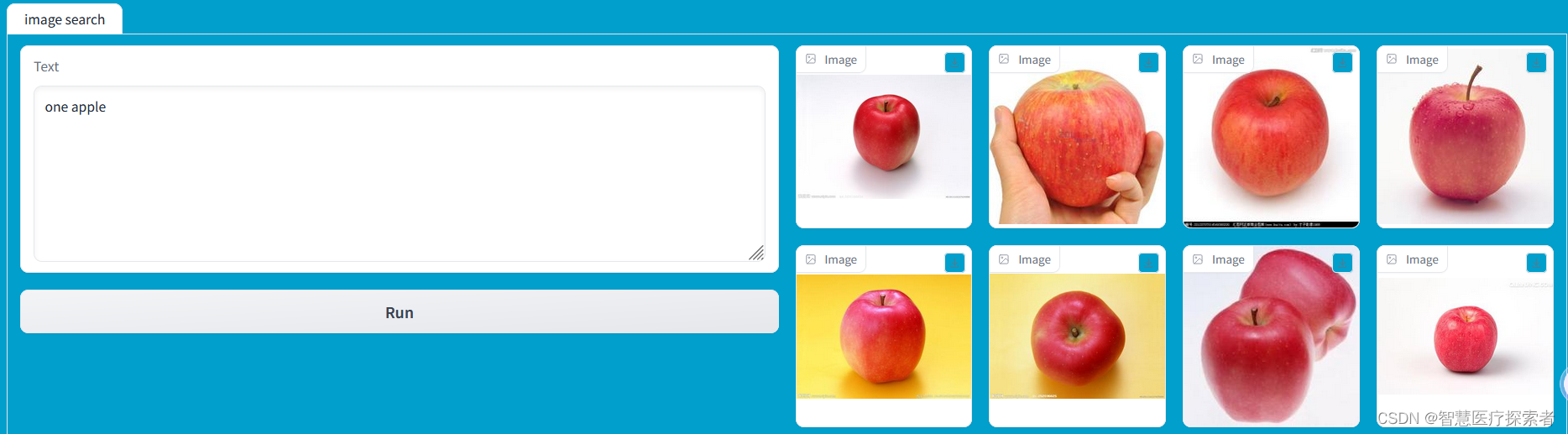

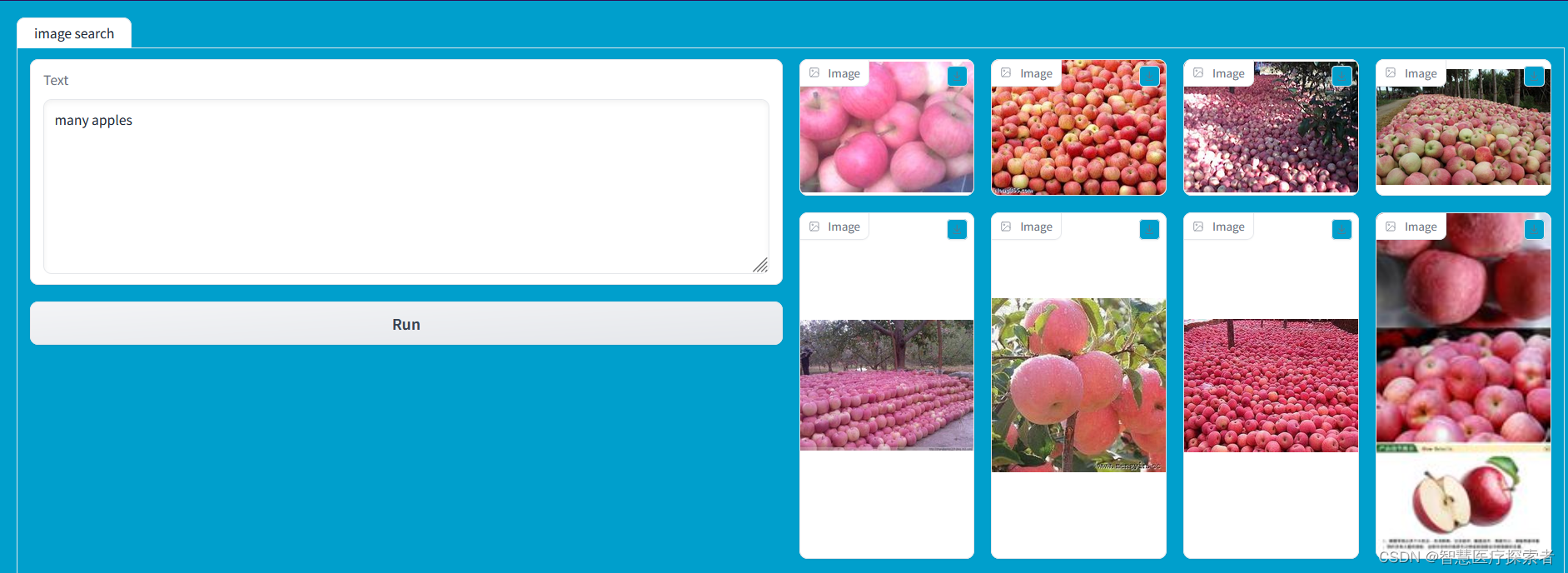

3.4.4 构建检索web

import gradio as gr
import torch
import argparse
from net_helper import net_helper
from PIL import Image
from clip_embeding import clip_embeding
from milvus_operator import text_image_vector


def image_search(text):
    if text is None:
        return None

    # clip编码
    imput_embeding = clip_embeding.embeding_text(text)
    imput_embeding = imput_embeding[0].detach().cpu().numpy()

    results = text_image_vector.search_data(imput_embeding)
    pil_images = [Image.open(result['path']) for result in results]
    return pil_images


if __name__ == "__main__":
    parser = argparse.ArgumentParser()
    parser.add_argument("--share", action="store_true",
                        default=False, help="share gradio app")
    args = parser.parse_args()
    device = torch.device("cuda" if torch.cuda.is_available() else "cpu")

    app = gr.Blocks(theme='default', title="image",
                    css=".gradio-container, .gradio-container button {background-color: #009FCC} "
                        "footer {visibility: hidden}")
    with app:
        with gr.Tabs():
            with gr.TabItem("image search"):
                with gr.Row():
                    with gr.Column():
                        text = gr.TextArea(label="Text",
                                           placeholder="description",
                                           value="",)
                        btn = gr.Button(label="search")

                    with gr.Column():
                        with gr.Row():
                            output_images = [gr.outputs.Image(type="pil", label=None) for _ in range(16)]

                btn.click(image_search, inputs=[text], outputs=output_images, show_progress=True)

    ip_addr = net_helper.get_host_ip()
    app.queue(concurrency_count=3).launch(show_api=False, share=True, server_name=ip_addr, server_port=9099)

4 总结

本项目基于OpenAI的Clip预训练模型及milvus向量数据库两个关键技术，构建了以文搜图的跨模态检索系统；经过Clip模型编码后每个图片输出向量维度为768，存入milvus向量数据库；为保证图像检索的效率，通过脚本在milvus向量数据库中构建了向量索引。此项目可作为参考，在实际开发类似的信息检索项目中使用。

项目完整代码地址：code
