基于亚特联的二路电量统计插板
项目简介：
这是一款基于亚特联CB3S模块，采用亚特联零代码开发的智能二路电量统计插座，通过一键配网和手机端对二路插座的开关控制。
软件开发：
软件开发基于亚特联零代码开发平台，可以实现零代码的开发，并且实现手机端和产品端软件部分的的一站式开发，
一，.进入亚特联平台 - 注册 - 登录 - 产品开发-创建产品
输入产口名称和型号后，进入开发五步骤
一，功能定义
二，选择面板

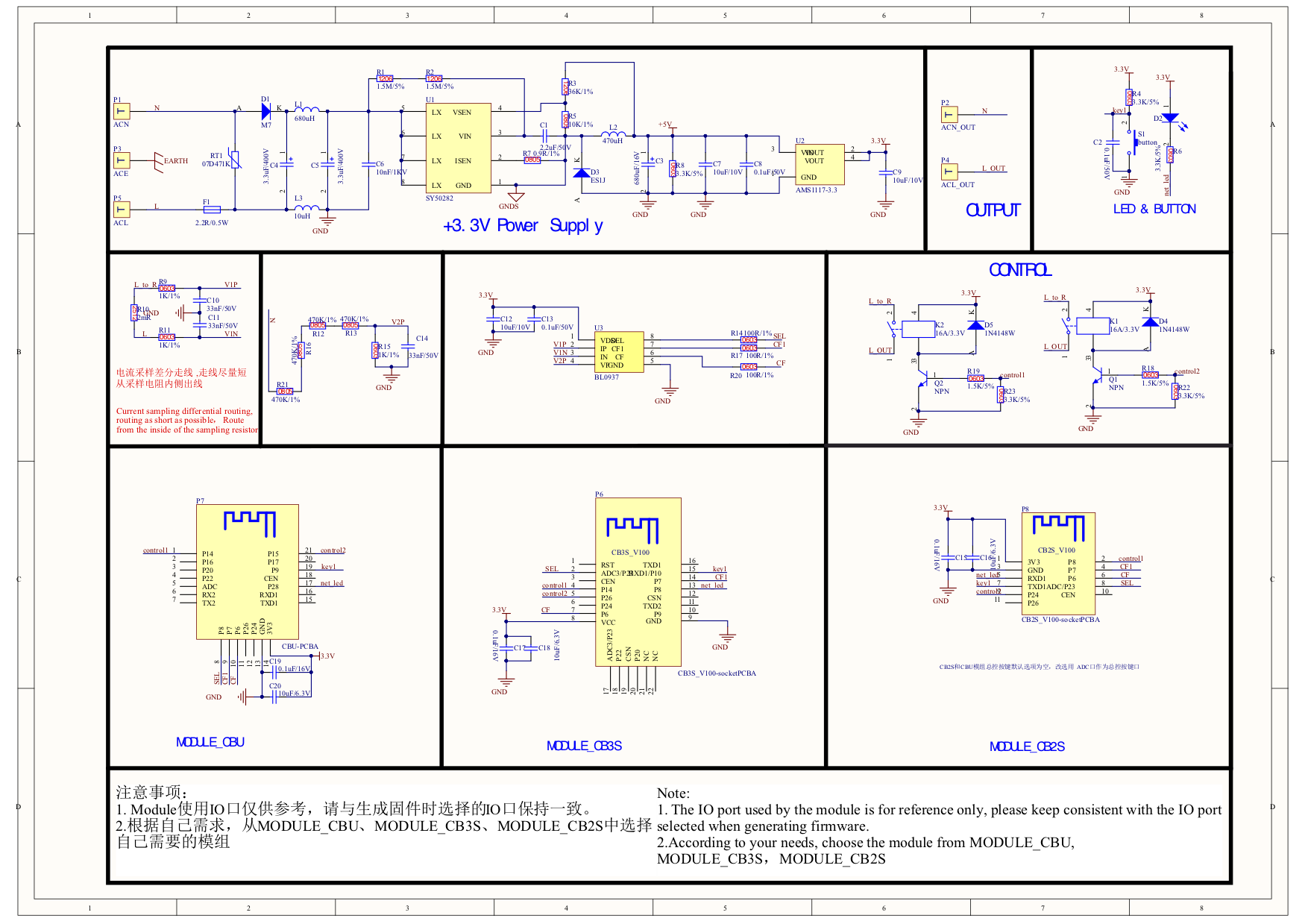

三，硬件调试，根据需要选择自己需要的模块有三个模块可以选择，并配置相对应的功能（设置的IO口要与你硬件上面的一致，要不以后无法控制或控制异常）
四，产品配置：
五，测试服务。由于还没有产品无法测试，只能进等做出产品后才能测试。
六，前往立创商城查找CB3S 代烧入模块，直达模块https://item.szlcsc.com/3143145.html ，加入购物车，在购物车里去固件分配（也就是告诉立创要给你烧那个固件）
点添加分配，系统会自动把你前面做的固件显示出来，你选择对应的固件后，立创人员会把固件烧进CB3S模块后，寄给你，你只要在收到模块后焊接到你后面做的板子上面即可测试。
七，使用立创免费打样，制作电路板，推荐使用立创EDA专业版（后面有需要，可以白漂外壳，面板等等立创福利）来设计国产嘉立创EDA - 一个用心为中国人定制的电路板开发平台
硬件.剩下的就是等板子和零件到手后，组装，焊接，测试用了。
工程图片：

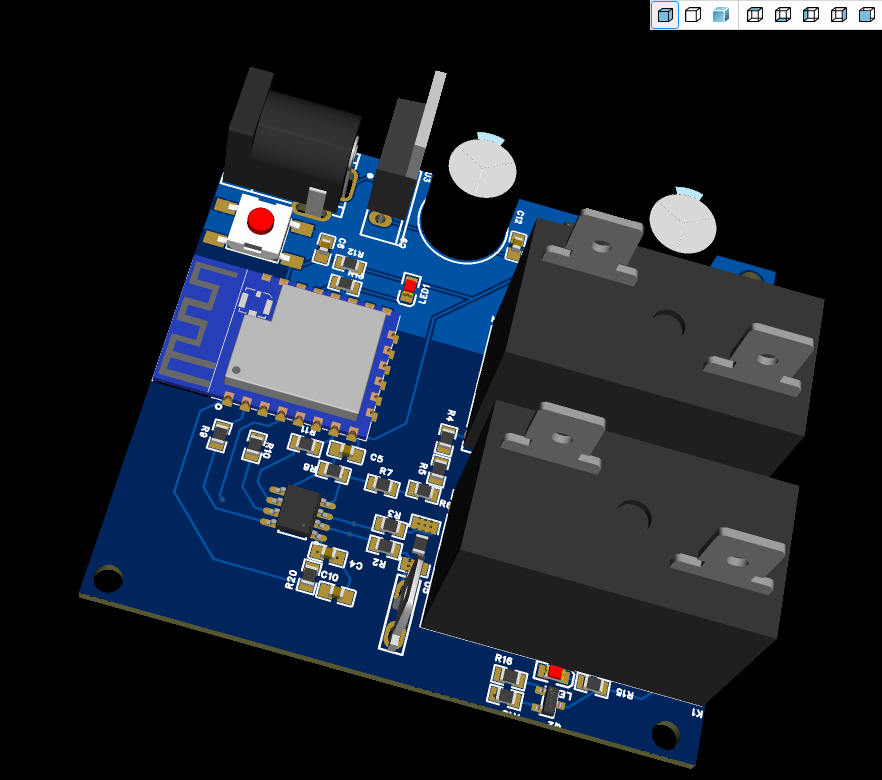

3D效果图

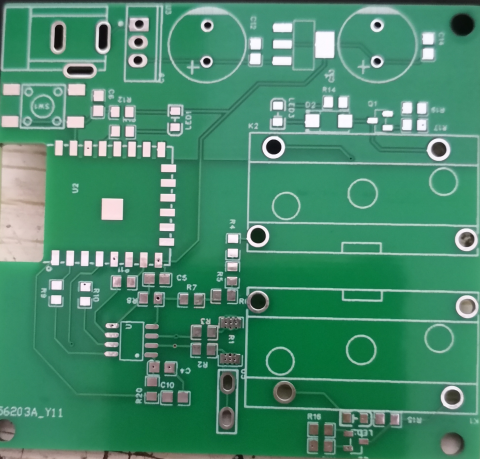

PCBA:

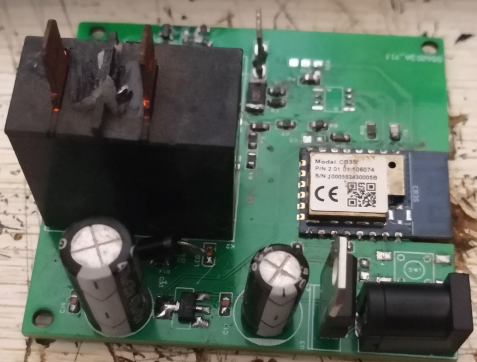

实物图：
设计图
- Board1

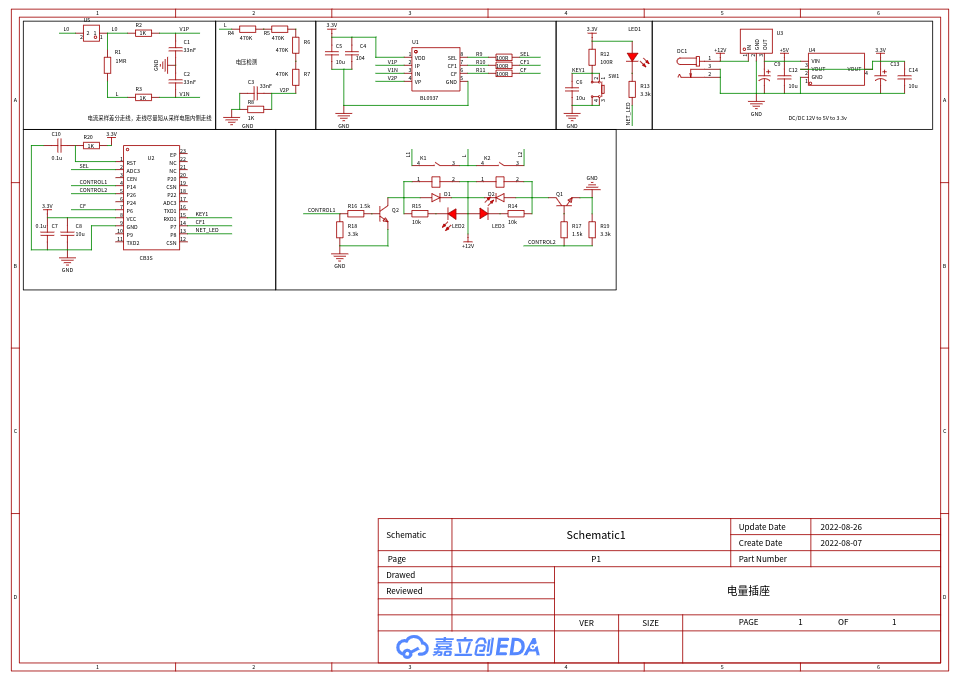

原理图
PCB
