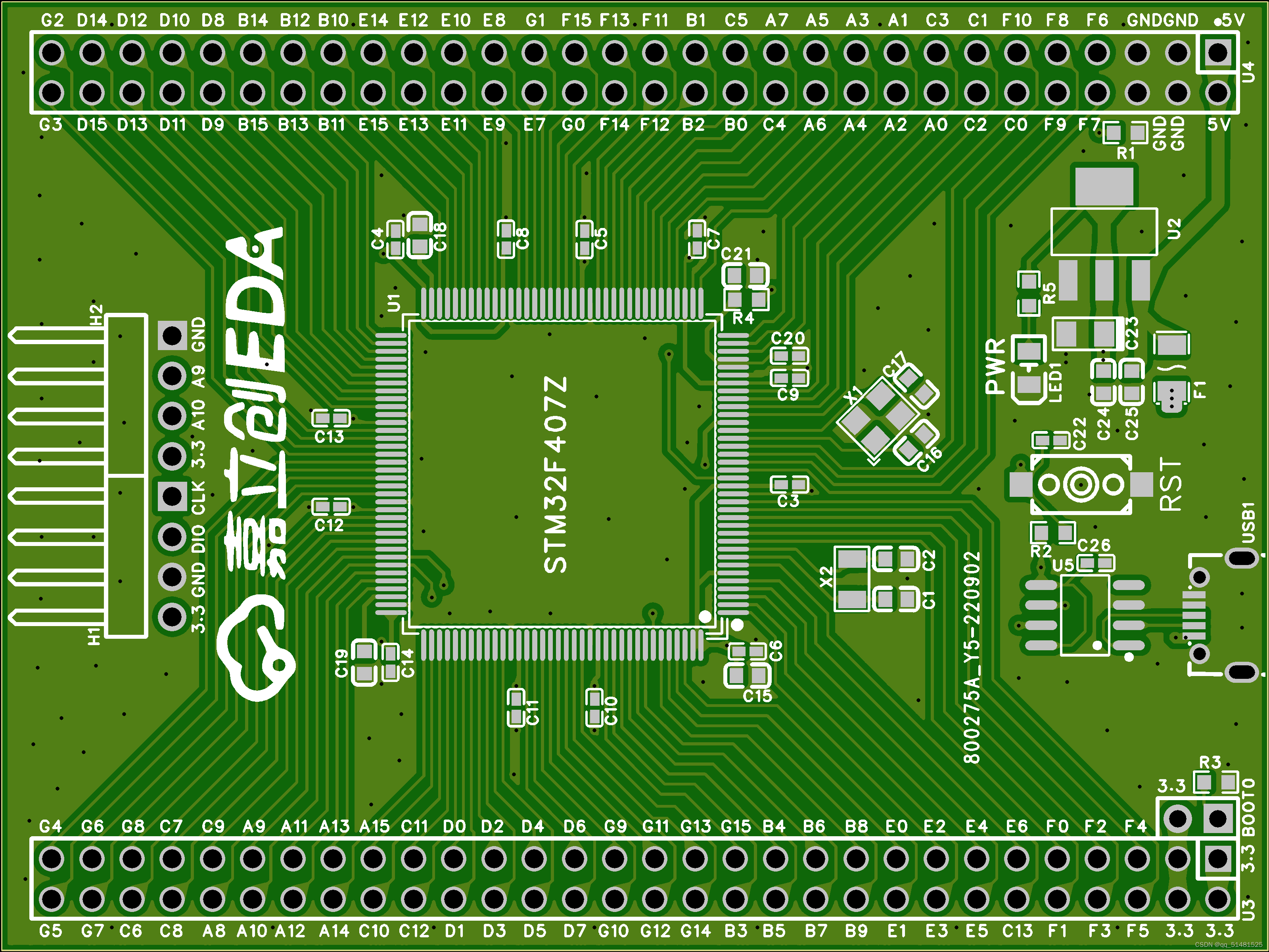

使用STM32F407ZET6芯片做的最小系统板兼容STM32F407ZGT6芯片，板子尺寸为60*80mm。

有32.768KHz晶振和8MHz晶振电路，AMS1117-3.3的5V转3.3V电路，复位电路，Micro-B接口，预留CH340N串口芯片，排针引出ST-LINK、串口下载接口和110个IO口。

系统板的BOOT0和BOOT1都用10k电阻接到地，使用串口下载前把BOOT0短接到3.3V，下载完再断开即可，焊上排针后系统板可以插到2.54mm间距的洞洞板上。

开源链接：STM32F407Z系统板 - 嘉立创EDA开源硬件平台 (oshwhub.com)
