在进行面板电路设计时，往往是需要涉及到选用什么样的接口，需要多少lane进行传输的问题。要确认这些，就需要清楚显示面板本身需要的数据量是多少。

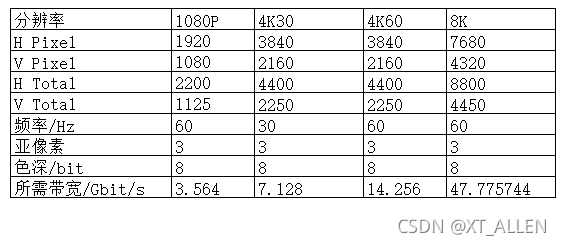

拿4K60的显示面板为例，分辨率是3840*2160,实际工作时由于需要Hblank、Vblank，所以是4400*2250；一般显示面板都是R、G、B三个亚像素组成一个像素点；一般颜色色深是8bit，当然也有10bit,那数据量又会增加。

所以数据量=4400*2250*60*3*8=14.256Gb/s
