MATLAB与STK互联37：STK Target Sequence操作示例2-卫星霍曼变轨（纯手动操作，与互联设置比较）

第37篇博文，给出了Target Sequence手动设置的一个示例，本篇继续讲一个手动操作的示例—霍曼转移。所不同的是，这里我们要与互联的步骤进行对照，能更清晰的看一下互联操作时的参数设置。
利用Target Sequence完成优化，其实可分为三步，选择控制参数、添加目标参数、profiles中再选中各参数并给目标参数赋值。下面将针对这三步进行说明。
示例2：卫星初始轨道参数：高度800km、倾角60°、圆轨道，在该轨道运行2个周期；然后要求经过霍曼变轨变为500km、倾角60°的圆轨道，然后在该轨道运行1个轨道周期；再次进行轨道调整，最终的轨道参数为：300km×1000km、倾角60°的圆轨道。
将仿真任务，分解为如下记过过程：
1、设置轨道高度800km、倾角60°、圆轨道，选择Initial State段
2、运行2个轨道周期，选用Propagate段，设置停止条件为Arguement Latitude，设置如下：

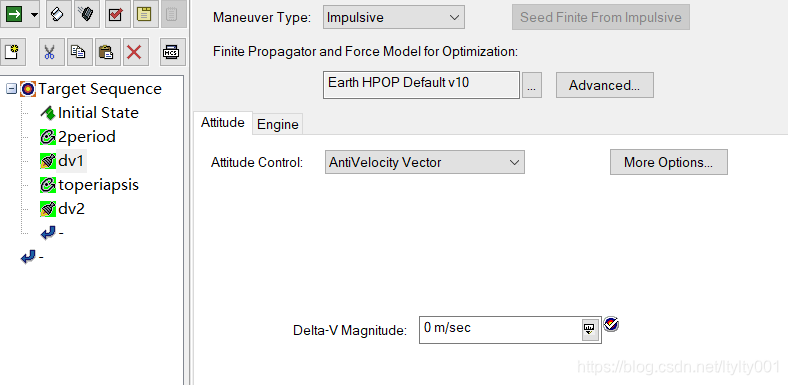

3、霍曼变轨，800km→500km圆轨道。根据霍曼变轨，需首先使用一个Maneuver段，使轨道变为800km×500km，然后利用Propagate段运行到近地点（500km）处，再利用Maneuver段进行减速，圆化为500km轨道。这里有两个控制参数，即2个Maneuver段的速度值。当前Astrogator的段序列如下：

为简化分析，这里选择Impulsive类型的推力器、且方向与卫星速度方向相反。
下面利用MATLAB代码查看相关设置情况：
uiap = actxGetRunningServer(‘STK11.application’);
root = uiap.Personality2;
sc = root.CurrentScenario();
sat = root.GetObjectFromPath(’*/Satellite/Satellite1’);
satMS = sat.Propagator.MainSequence;
mytars = satMS.Item(‘Target Sequence’);
myman1 = mytars.Segments.Item(‘dv1’);
%通过以下语句查看，变量delta-v Magnitude是否被设置了控制参数（待优化参数），如果返回值为1，则说明该变量是控制参数。
myman1.IsControlParameterEnabled(‘eVAControlManeuverImpulsiveSphericalMag’);

下面添加目标变量（Results），即段执行完后要达到的目标参数。比如，轨道高度由800km变为500km，这里的轨道高度即为目标变量。需要添加到Results中。

通过以下语句可以查看，toperiapsis段的目标变量。
mypro1 = mytars.Segments.Item(‘toperiapsis’);
mypro1.Results.Item(0).get

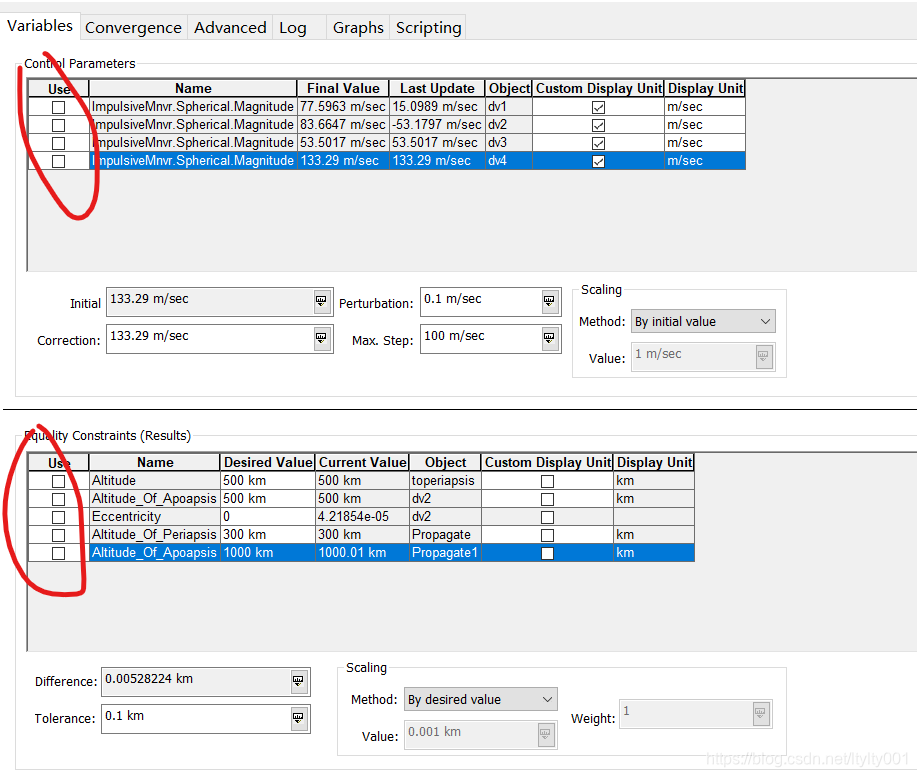

可以按照以上的分析方法，然后把整个过程分解为若干段，然后设置控制变量、目标变量。最终还需要选择控制变量、目标变量，如下图所示：

当单击选中Target Sequence后，设置Profiles，则会出现上图中的结果，各变量都没有选中，且目标变量均未赋值。该示例的控制变量均为Maneuver段的速度增量值，目标变量是轨道高度、偏心率等。
选中以上各参数，然后对目标变量进行赋值。然后运行MainSequence，即可获得优化结果。
通过以下代码可获取Profiles的设置：

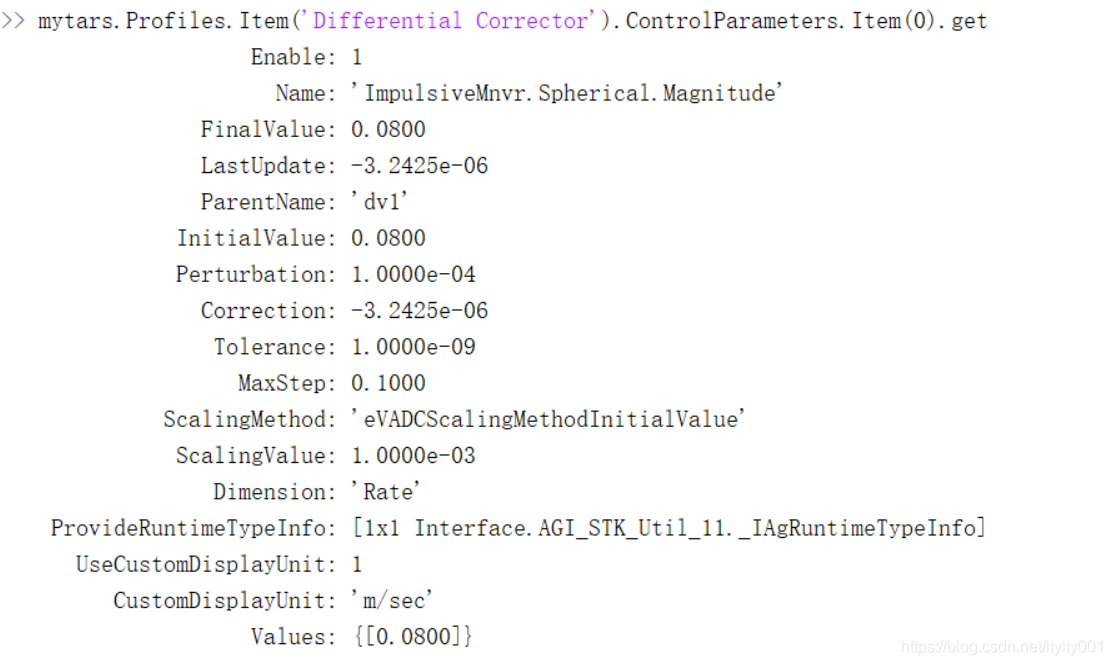

如下语句可以查看控制参数（优化参数）的信息：
mytars.Profiles.Item(‘Differential Corrector’).ControlParameters.Item(0).get

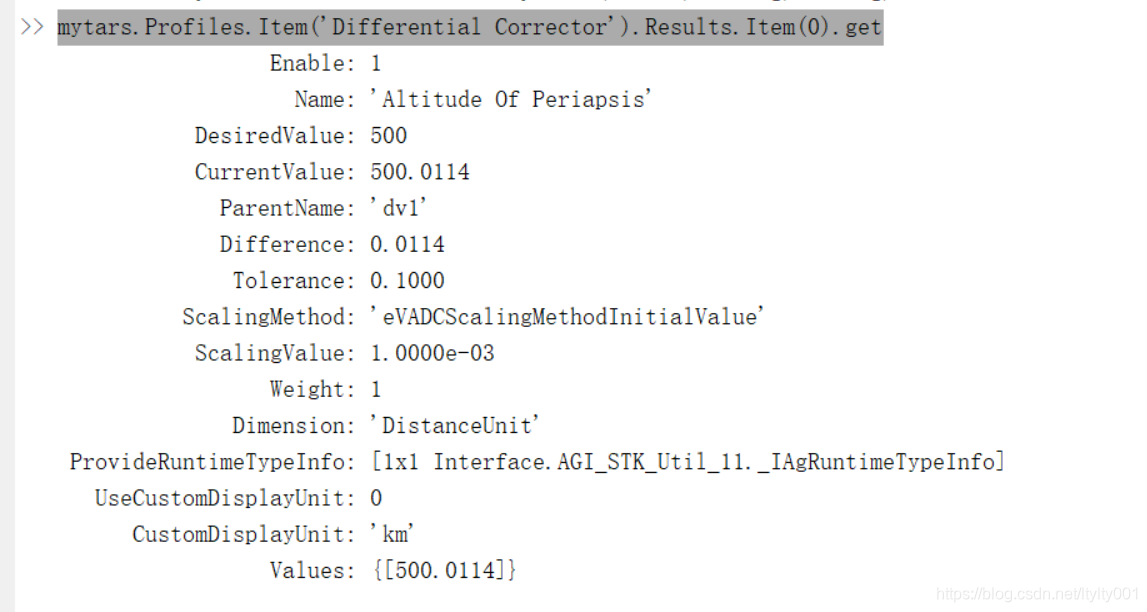

通过以下语句可以查看，目标参数的信息。
mytars.Profiles.Item(‘Differential Corrector’).Results.Item(0).get

以上信息，可以进行修改，这里就不演示了。再之前介绍交互实现霍曼变轨的博文中，要添加控制变量、目标变量，这里就会涉及到变量的名称。如果不知道变量名称，就可以根据上面的步骤先查看到名称，记下来命名规则，然后可以用代码添加变量。

这里与互联的比较，也是给大家介绍，为什么代码中分为三步，即添加优化变量、目标变量、再选中各变量并对目标变量赋值。

注意点：在该示例中，轨道运行一个周期，这里是取了一个巧，纬度辐角开始值为0，因此运行到360°即为一个轨道周期。后面设置，也是在这个基础上进行推算的。另外，控制参数的名称也请大家探索一下，这里的变量名都是我自己试出来的。
