STK快速使用手册——区域目标Area Target

区域目标作为STK的一类对象，定义了覆盖地球（或其它球体）表面一定区域的地面目标。一般来说，常用区域目标来计算卫星对某地理区域的覆盖或遥感情况。其基本属性包括四类：基础属性(Basic)、2D图像属性(2D Graphics)、3D图像属性(3D Graphics)和约束条件(Constraints)。图像属性为所有STK对象的通用属性，本文将介绍其基础属性和约束条件。

1. 基础属性(Basic Properties)

区域目标的基础属性包括其边界(Boundary)，形心(Centroid)、描述(Description)。

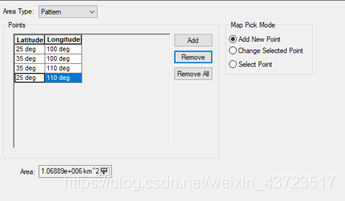

边界属性能定义该区域目标的外边界，共有两种定义方式(Area Type)，包括图样(Pattern)、椭圆(Ellipse)。图样(Pattern)模式下，用户可以通过设置多个边界点的经度和维度来定义区域。其编辑界面如下图，软件将依照边界点列表的顺序从上到下依次用直线连接边界点形成区域。如果边界点设置不当，导致两条边界线相交，那么区域的面积将被置为零，在进行覆盖计算时，该区域将无法产生任何覆盖或联通数据。

在该界面的右侧可以选择地图取点的方式(Map Pick Mode)。选择第一项时，若列表中存在一个以上的边界点，在2D图像上单击某地理点将会增加新的边界点；选中第二项则会用新点替换已选中的点，选中第三项则仅能在二维地图中选中列表中已有的点。
椭圆(Ellipse)模式下，用户可以通过定义一个贴合理想球面的椭圆来定义区域。承载该椭圆的理想球面半径为该椭圆中心点处的真实地球（或其它中心天体）半径。用户可以通过三个参数定义该椭圆，即半长轴(Semi-Major Axis)、半短轴(Semi-Minor Axis)和倾角(Bearing)。其中倾角定义为其中一条半长轴从正北方向沿顺时针转过的角度，定义域为0-180度。椭圆的中心由形心属性给出。

形心属性定义了该区域的形心。对于椭圆区域，该属性能够定义椭圆区域的位置。对于图样区域，该属性主要用于在动画窗口中定义星地通路的地面端点。
描述选项则给用户留出了描述该区域目标的备注空间。

2. 约束条件(Constraints)

约束条件主要用于限制星地通路的形成条件。基础约束包括三个条件选项，其各自作用在表2-1中列出。

表2-1

选项	作用
Minimum Elevation	该项定义了星地通路形成的最小高度角
Access to Whole Object	若选中该项，只有在全区域均可形成星地通路时，才判定形成星地通路
Line of Sight	若选中该选项，只有在卫星出现在区域某点地平线以上（视线相通）时，才判定形成星地通路。

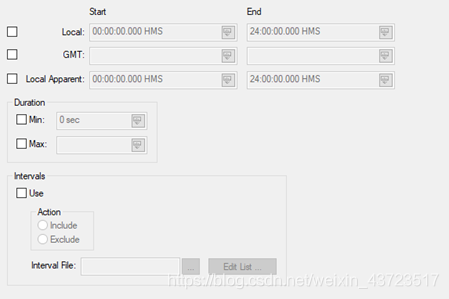

时间约束属性（Temporal）界面如图2-1。若勾选Start&End中的一类，则仅计算该段时间内的星地通路。若勾选持续时间(Duration)选项，则仅有在规定持续时间内的星地通路将被记入最终报表。间断模块(Interval)则利用外部文件生成时间约束。

向量属性(Vector)则从矢量的属性方面对星地通路进行定义。例如：勾选角度选项（Angle）,只有被选中矢量（比如某区域的太阳高度角）满足角度大于设定的最小值且小于设定的最大值时，星地通路才成立。矢量幅值（Vector Magnitude）亦类似。而条件(Condition)选项则通过外部文件定义星地通路成立的条件。

以上即为对区域目标的属性介绍。
