VisionPro —— CogPixelMapTool像素映射

PixelMap 工具编辑控件为 CogPixelMapTool 提供图形用户界面，用于映射定义输入图像与输出图像之间的 pixel value mappings。

CogPixelMapTool 简介

CogPixelMapTool 是 Cognex VisionPro 提供的一个用于像素映射的工具。它通过将图像中的像素重新映射到新的位置，实现图像的几何变换、失真校正等操作。该工具适用于各种需要对图像进行几何调整的应用，如透视变换、图像配准等。

参数

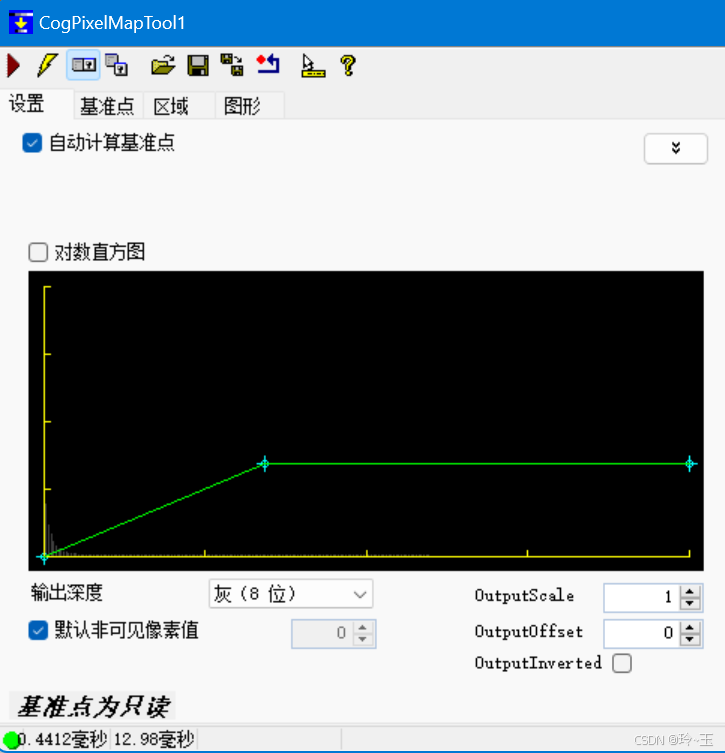

使用 设置中的控件创建、移动、删除和查看用于定义此工具像素映射函数的基准点。默认情况下，已选中自动计算基准点，而且工具会自行生成映射。如果想要更改映射，则取消选中复选框。

如果未选中 自动计算基准点，可拖动任意基准点图形（小十字）以移动基准点。由基准点定义的映射函数显示为蓝色，而经输出缩放、偏移和反转修改的映射函数显示为绿色。此控件强制要求映射函数单调递增（每个连续的基准点的 X 值必须大于或等于前一个点）。

对数直方

如果选中，将使用 Y 轴的对数尺度显示输入图像像素值的直方图。使用对数显示可防止少数包含大量示例的格遮掩包含少量示例的格。

设置输出图像的像素深度。您可以使用 8、10、12、14 或 16 位的实际图像数据指定 8 位灰度图像 (Grey (8 Bit)) 以及 16 位灰度图像。输出图像的深度必须小于或等于输入图像的深度。
