STM32学习笔记（江协科技）-----ADC模数转换

目录

ADC简介：

原理框图：

ADC0809内部结构图：

总体框图：

​编辑

---





ADC简介：

可以将引脚上连续变化的模拟电压转化为内存存储的数字变化量，建立模拟到数字的桥梁。

是一种逐次逼近型模拟数字转换器，有12位，1微秒的转换时间。

12位：最大值：1111 1111 1111，即：2^13 - 1 = 4096-1=4095

        所以转换结果的范围为：0~4095。

1微秒：即周期为1微秒，对应（最大）频率为：1/1μs = 1MHZ。

输入电压范围：0~3.3v。

它有多达18个通道，可测量16个外部和2个内部信号源。

各通道的A/D转换可以单次、连续、扫描或间断模式执行。

ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中。

因为转换结果是12位的，而寄存器是16位的，所以必然有4个位为0.

（通常使用右对齐）。eg：0000 1101 1001

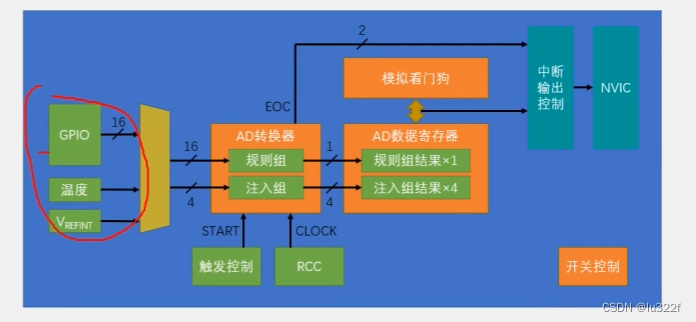

原理框图：

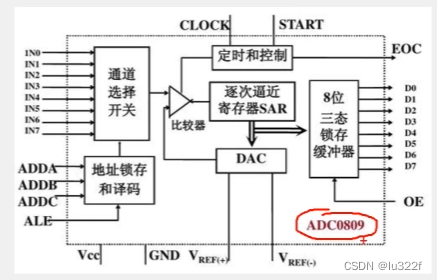

ADC0809内部结构图：

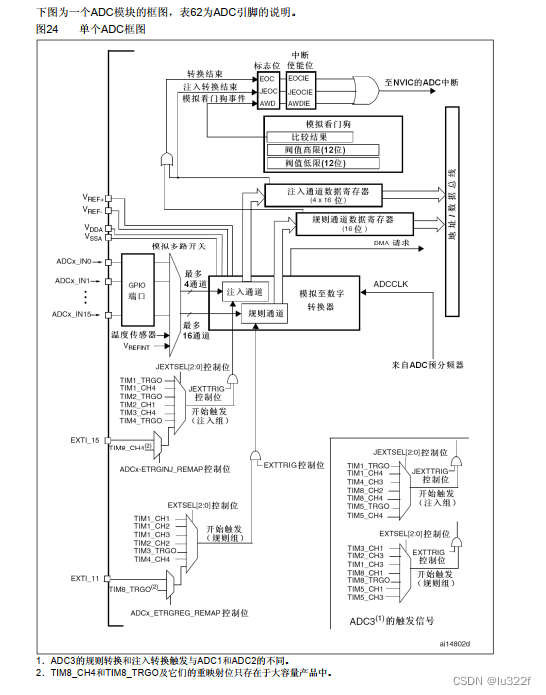

总体框图：

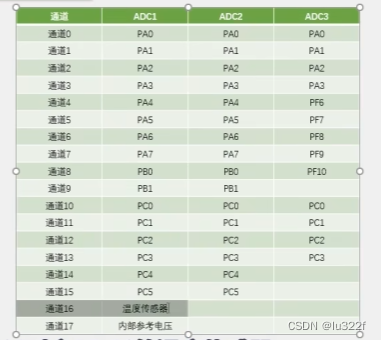

输入通道：

转换模式：

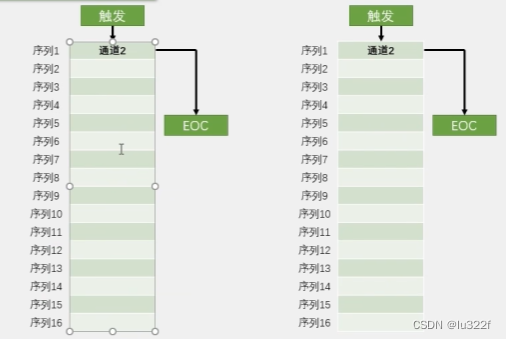

单次转换，非扫描模式。

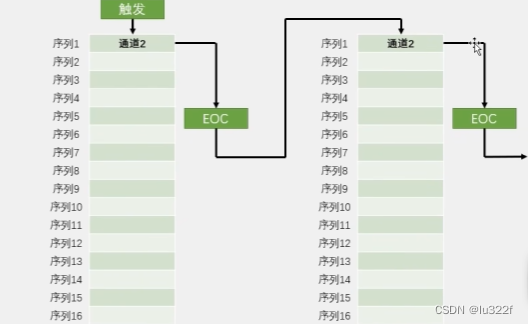

连续转换，非扫描模式。

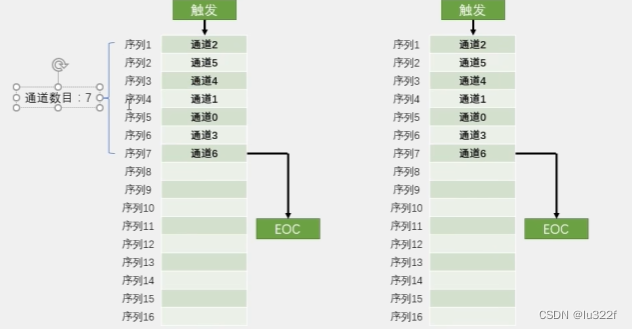

单次转换，扫描模式。

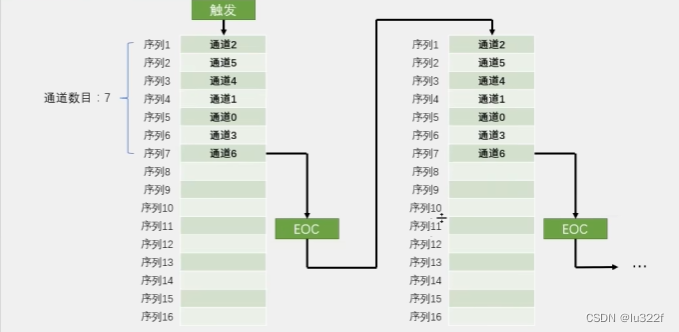

连续转换，扫描模式。

代码：

ADC.c

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0、PA1、PA2和PA3引脚初始化为模拟输入

	/*不在此处配置规则组序列，而是在每次AD转换前配置，这样可以灵活更改AD转换的通道*/

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;						//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;		//连续转换，失能，每转换一次规则组序列后停止
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;			//扫描模式，失能，只转换规则组的序列1这一个位置
	ADC_InitStructure.ADC_NbrOfChannel = 1;					//通道数，为1，仅在扫描模式下，才需要指定大于1的数，在非扫描模式下，只能是1
	ADC_Init(ADC1, &ADC_InitStructure);						//将结构体变量交给ADC_Init，配置ADC1

	/*ADC使能*/
	ADC_Cmd(ADC1, ENABLE);									//使能ADC1，ADC开始运行

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);
}

/**
  * 函    数：获取AD转换的值
  * 参    数：ADC_Channel 指定AD转换的通道，范围：ADC_Channel_x，其中x可以是0/1/2/3
  * 返 回 值：AD转换的值，范围：0~4095
  */
uint16_t AD_GetValue(uint8_t ADC_Channel)
{
	ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5);	//在每次转换前，根据函数形参灵活更改规则组的通道1
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);					//软件触发AD转换一次
	while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);	//等待EOC标志位，即等待AD转换结束
	return ADC_GetConversionValue(ADC1);					//读数据寄存器，得到AD转换的结果
}

ADC.h

#ifndef __AD_H
#define __AD_H

void AD_Init(void);
uint16_t AD_GetValue(uint8_t ADC_Channel);

#endif

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

uint16_t AD0, AD1, AD2, AD3;	//定义AD值变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();				//OLED初始化
	AD_Init();					//AD初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "AD0:");
	OLED_ShowString(2, 1, "AD1:");
	OLED_ShowString(3, 1, "AD2:");
	OLED_ShowString(4, 1, "AD3:");

	while (1)
	{
		AD0 = AD_GetValue(ADC_Channel_0);		//单次启动ADC，转换通道0
		AD1 = AD_GetValue(ADC_Channel_1);		//单次启动ADC，转换通道1
		AD2 = AD_GetValue(ADC_Channel_2);		//单次启动ADC，转换通道2
		AD3 = AD_GetValue(ADC_Channel_3);		//单次启动ADC，转换通道3

		OLED_ShowNum(1, 5, AD0, 4);				//显示通道0的转换结果AD0
		OLED_ShowNum(2, 5, AD1, 4);				//显示通道1的转换结果AD1
		OLED_ShowNum(3, 5, AD2, 4);				//显示通道2的转换结果AD2
		OLED_ShowNum(4, 5, AD3, 4);				//显示通道3的转换结果AD3

		Delay_ms(100);			//延时100ms，手动增加一些转换的间隔时间
	}
}
