前面我们介绍了在场景中构建二维几何图形的方法。二维几何图形创作方法（Geometry2D）

这里我们继续介绍三维几何图形的构建方法。

同样，输入两个点A、B，要能够快速的画出三维几何图形。相比于二维图形，三维图形要复杂得多。

要在二维平面展示三维图形，需要先了解轴测投影作图法，高中应该学过，复习一下。

常用的轴测投影有两种：一个是“斜二测”，一个是“正等测”。

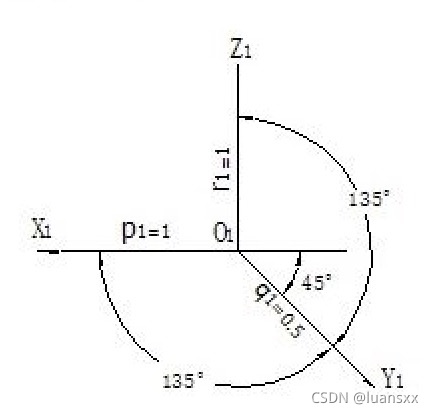

当正投影面与轴测投影面平行时，得到的物体在轴测投影面上的投影是斜二测图。斜二轴测图X,Y轴之间的角度是135°,X,Z轴之间的角度是90°,Y,Z轴之间的角度是135°,且Y轴的轴向伸缩率为0.5,X,Z轴的轴向伸缩率为1.

为了方便与屏幕坐标系对应，在后续计算中，我们使用下面的坐标系：


/*
 *              Z ^      _/ Y
 *                |    _/
 *                |  _/
 *                | /
 *                o---------------> X
 */

此时三维坐标到二维屏幕坐标系的变换矩阵为：

$A=\begin{bmatrix} 1 & \sqrt{2}/4 & 0 \\ 0 & -\sqrt{2}/4 & -1 \end{bmatrix}$

斜二测图比较适用没有弧形的图形，比如正方体，锥体。

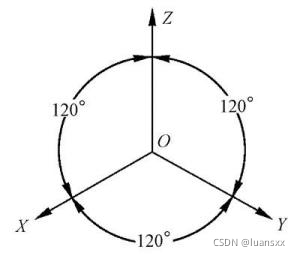

当相互垂直的直角坐标轴与轴测投影面倾角相等时，得到的物体在轴测投影面上的投影是正等测图。正等轴测图X,Y,Z三个轴之间的角度是120°,并且三个轴的轴向伸缩系数都是1。

在正等测图中，三维坐标到二维屏幕坐标系的变换矩阵为：

$A=\begin{bmatrix} -\sqrt{2}/2 & \sqrt{2}/2 & 0 \\ \sqrt{6}/6 & \sqrt{6}/6 & -\sqrt{6}/3 \end{bmatrix}$

正等测图比较适用与带有圆形的图形，比如圆柱，圆锥。

因为三维图形的作图算法比较复杂，接下来用两个篇幅继续说明。
