【FME实战教程】002：FME完美实现CAD数据转shp案例教程（以三调土地利用现状数据为例）

FME完美实现CAD数据转shp案例教程（以三调土地利用数据为例）

---

1. cad数据预览

2. 转换过程

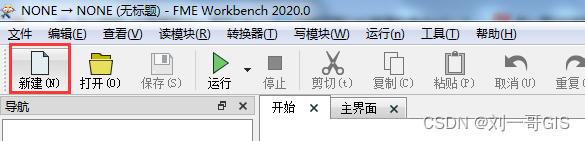

（1）打开FME Desktop2020中文软件，点击【新建】。

（2）选择【生成工作空间】，点击【选择】。

（3）参数设置

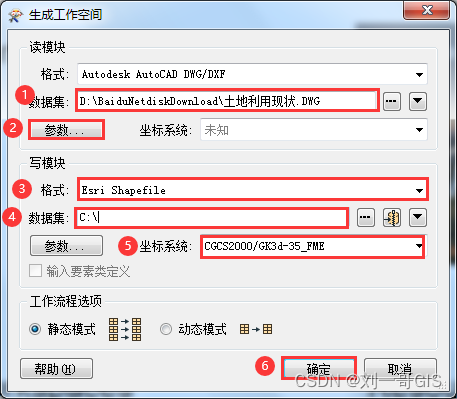

主要参数设置如下：

具体参数设置如下：

①选择需要转换的dwg格式的CAD数据

②点击参数，选择【几何对象】

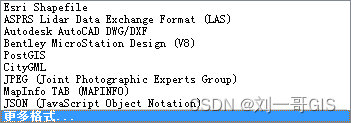

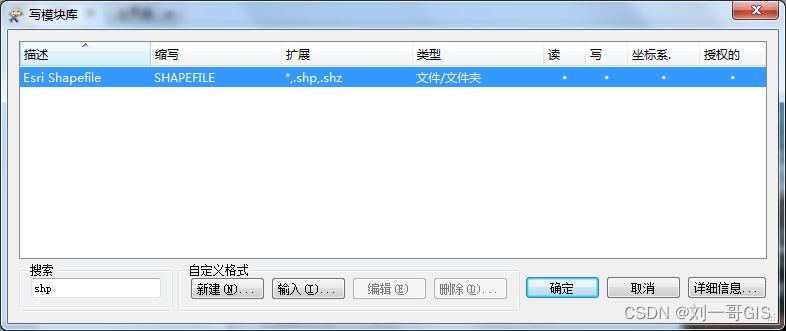

③选择格式：Esri shp

搜索并选择Shapefile。

④输出文件夹：选择一个文件夹，如C

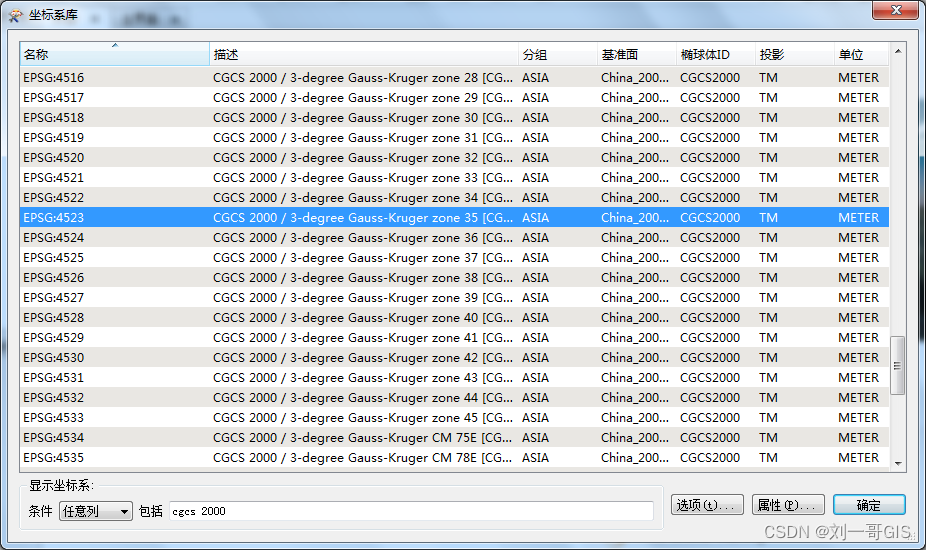

⑤选择坐标系：根据数据实际情况选择，如高斯投影3°带35带。可以根据名称或描述去搜索。

⑥点击【确定】。

在以下选择要素类型对话框中，直接点击【确定】。

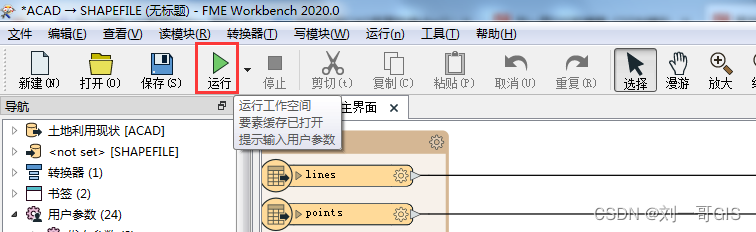

点击【运行】。

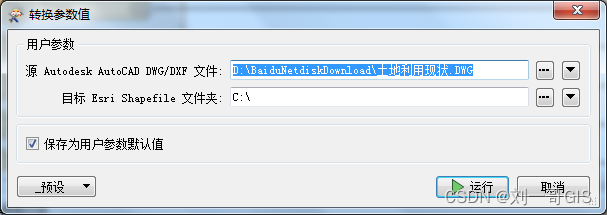

点击【运行】。

查看运行结果是否异常。

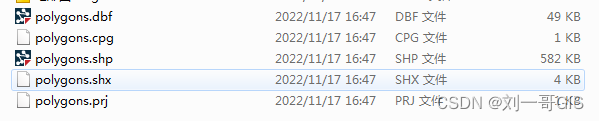

生成的Shapefile数据。

3. shp数据预览

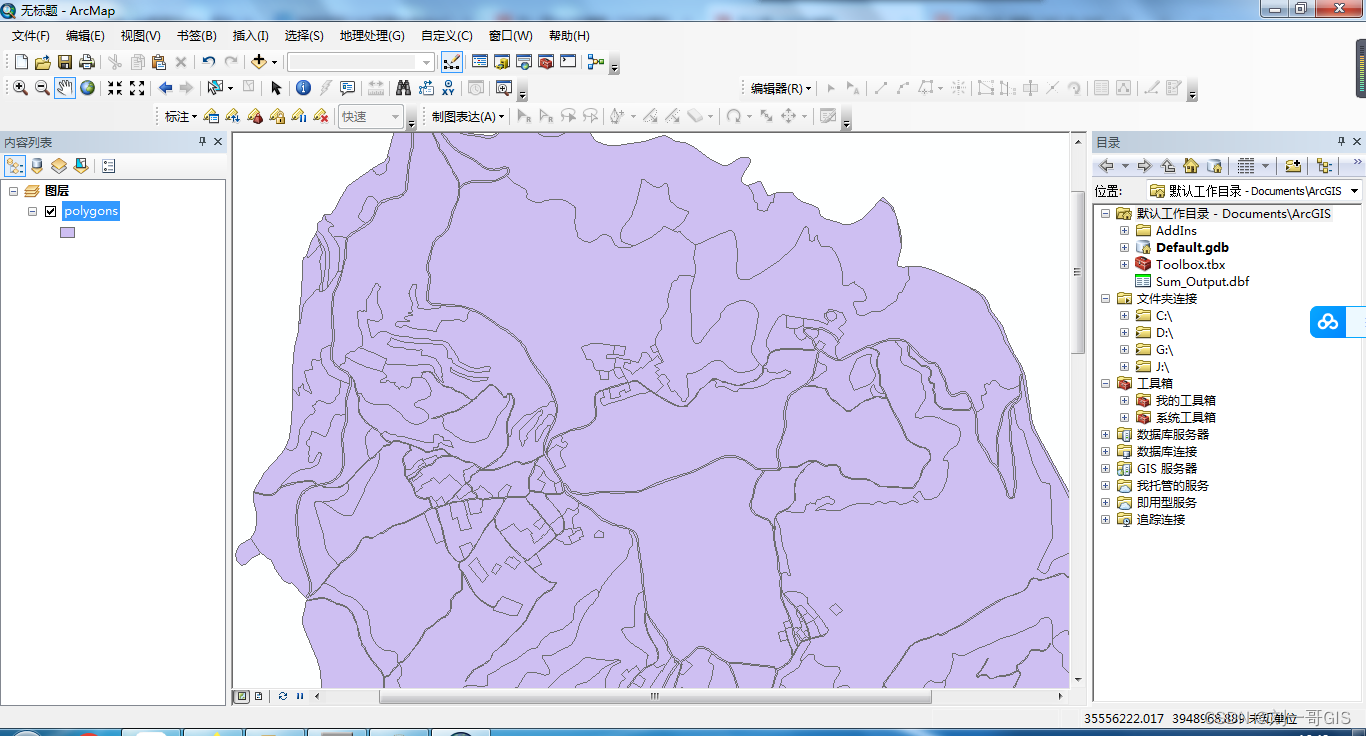

将转换结果数据加载到ArcGIS中进行查看，完美！

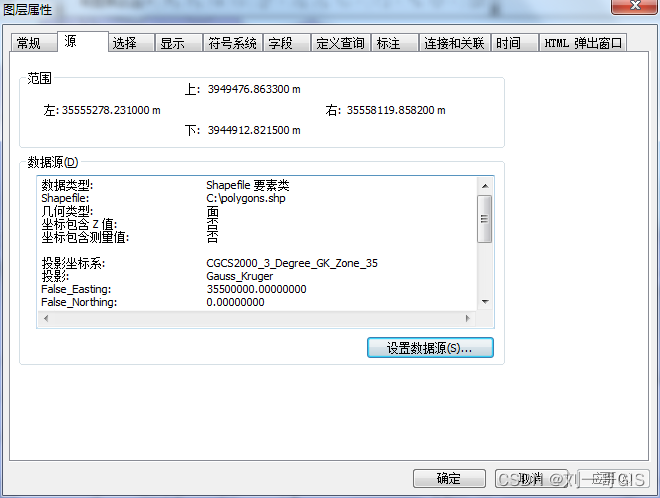

坐标系统：

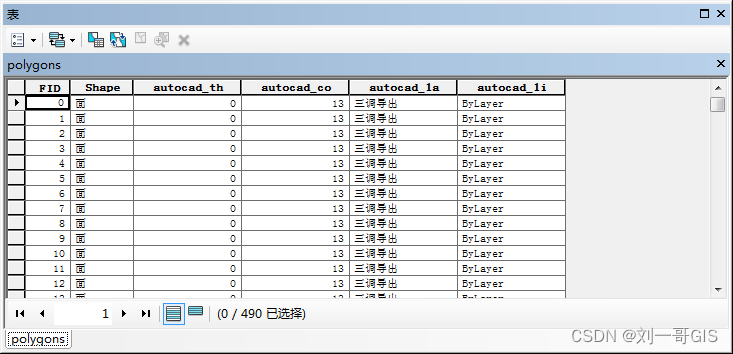

属性表：
