0.96寸OLED屏幕7针SPI接口使用指南

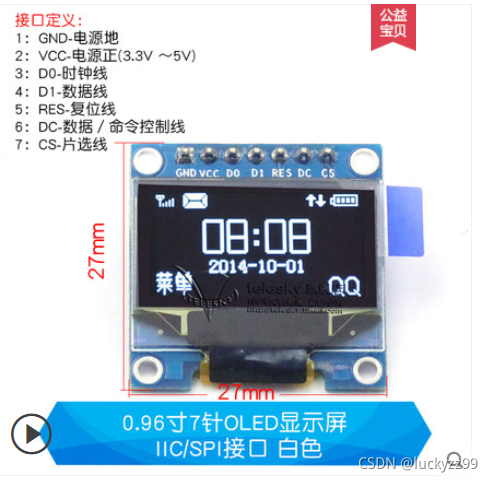

这是我在淘宝上买的7针LED屏，根据卖家提供的资料整理出如何驱动这块OLED屏显示

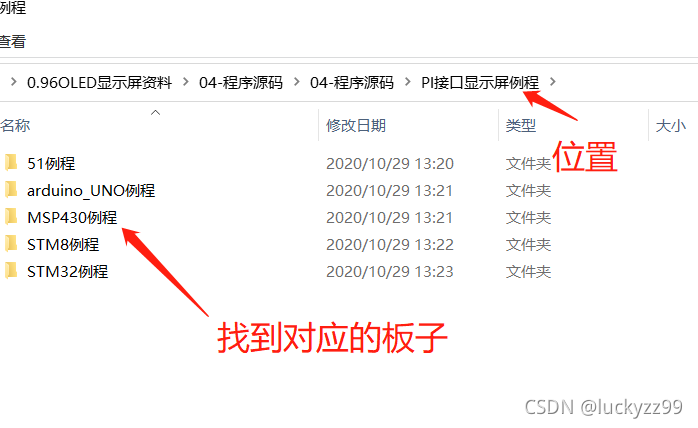

 首先是接线，我们直接打开例程的文件夹，找到自己对应的板子，卖家提供了51、arduino、MSP430、STM8和STM32的驱动程序，打开之后看到代码main函数里会提示如何接线



 接好线以后我们可以试着编译下载提供的例程，对比源码与实物，初步认识OLED是如何工作的；

从源码中我们可以看出，在显示的时候，当我们选择16x16显示的时候，X取值最大可以取到108，Y最大可以取到48，这是因为这块OLED屏幕像素是128*64，选择16x16显示的时候，把长16个像素和宽16个像素划分出一个区域，屏幕显示汉字时就会根据你定的X和Y坐标，在该区域显示出来，为了不重叠，我们最好设置每一个汉字的列都隔开两个像素，这样我们就把屏幕划分为一个4行x7列，共可以显示28个汉字。另外两种大小的显示可以以此类推。
