5.使用DAVE APP完成你的第一个应用

让我们应用前几章学到的东西，完成一个简单应用。

要完成的应用

设想一个简单的应用：

• 产生一个固定频率的PWM信号
• 在PWM周期结束触发的ISR中翻转一个LED

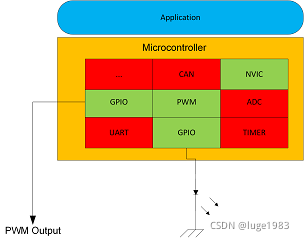

图形化之，如下：

图1：要完成的应用

需要使用的外设是CCU4（用于定时器功能）、2个IO引脚（一个用于PWM输出，另一个用于翻转LED）和NVIC节点（用于中断功能）。
本练习的目的是学习使用应用构建模块（DAVE APPs）完成应用。

应用构建模块

这些外设对应的APP是：

• PWM APP，用于配置定时器硬件和获取PWM API，以启动PWM。
• DIGITAL_IO APP，用于把IO引脚配置为输出，以及生成翻转LED的API。
• INTERRUPT APP，用于配置NVIC节点。CCU4模块标记了PWM周期结束事件，该NVIC节点与该事件联系起来。

构造应用

a.创建工程

1. 创建一个DAVE CE工程，设备选择XMC4500
2. 起个名字（例如PWM_Generator）

   APP的名字必须符合C变量命名规则。

b.添加APP

3. 向工程中添加3种APP

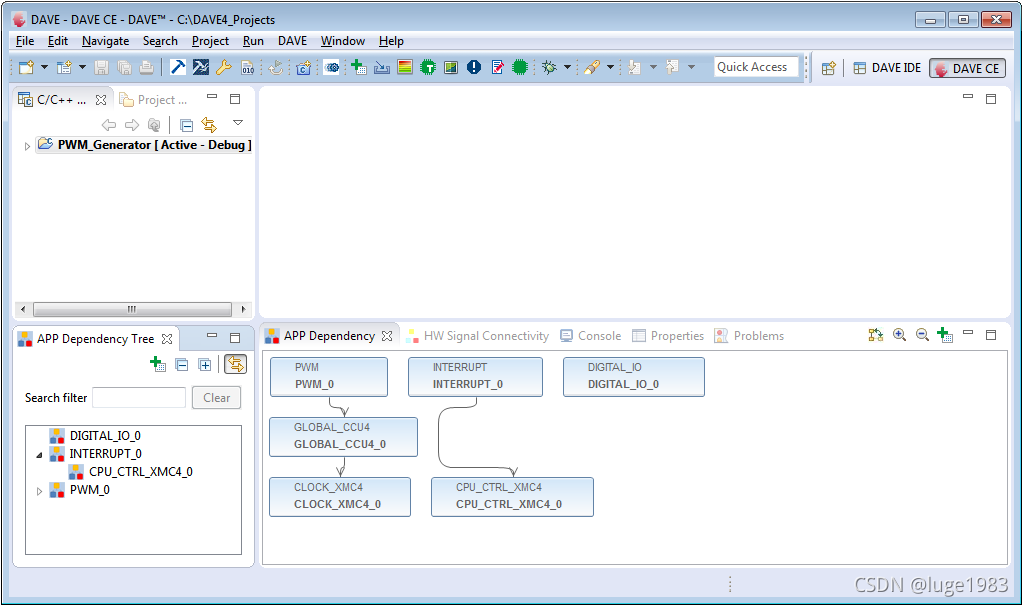

4. 完成后，你的工程看起来像这个样子：

   图2：必要的APP

c.配置APP

PWM APP

5. 双击PWM APP，开始配置它。
   a. PWM APP提供3个配置标签页。第一个标签页用于PWM定时器配置，第二个用于定时器事件配置，定时器事件可用于产生中断，第三个用于IO引脚配置，PWM信号将从选定的引脚输出。
   b. 在General Settings标签页中，设定PWM APP产生1.5kHz、50%占空比的PWM输出信号。
   c. 在Event Settings标签页中，使能周期匹配事件。
   d. 在Pin Settings标签页中，配置PWM输出的IO引脚。

   APP提供的默认配置通常是足够好的，除非你的应用需要修改其默认配置。

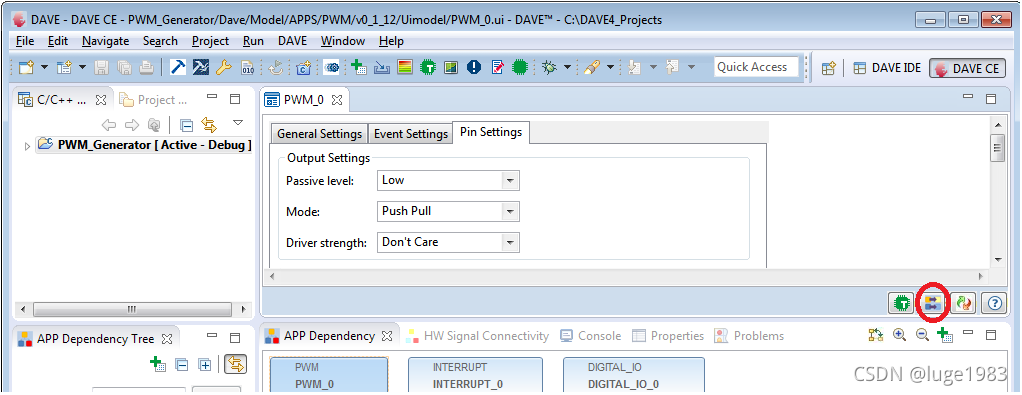

6. 前面已经为PWM APP配置了基本特性。现在要设置一个中断节点。一个定时器通道能够产生多个事件。当这些事件与中断线连接时，就能产生中断。所以，现在要把一个PWM定时器事件（例如，定时器周期匹配事件）与一个NVIC节点连接起来：我们从打开Signal Connectivity特性开始。

   图3：打开Signal Connectivity

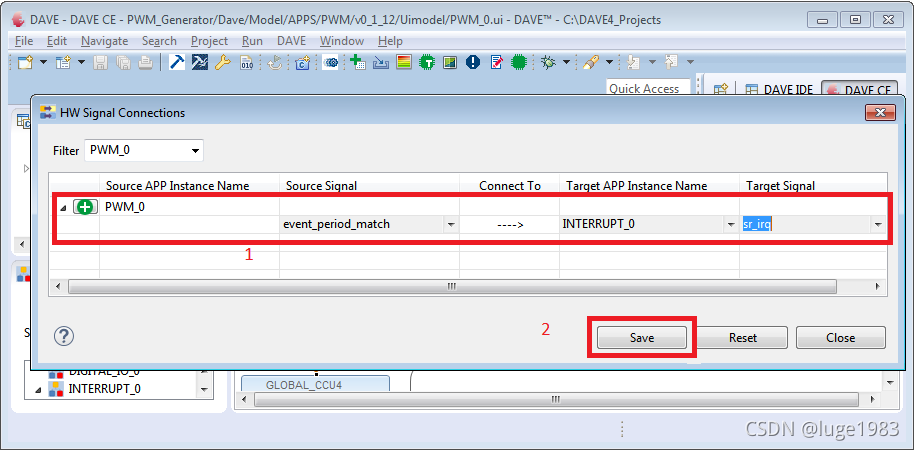

7. 手动把PWM APP的周期匹配事件连接到NVIC节点，然后保存。

   图4：把PWM事件连接到中断节点

INTERRUPT APP

8. 把PWM事件连接到中断节点后，就可以配置该NVIC节点的属性了。双击INTERRUPT APP开始配置。你可以根据需要配置中断的优先级和子优先级。给ISR起一个函数名（例如PWM_Event_Handler）.该函数最终需要你在某个文件（例如main.c）中完成编写。

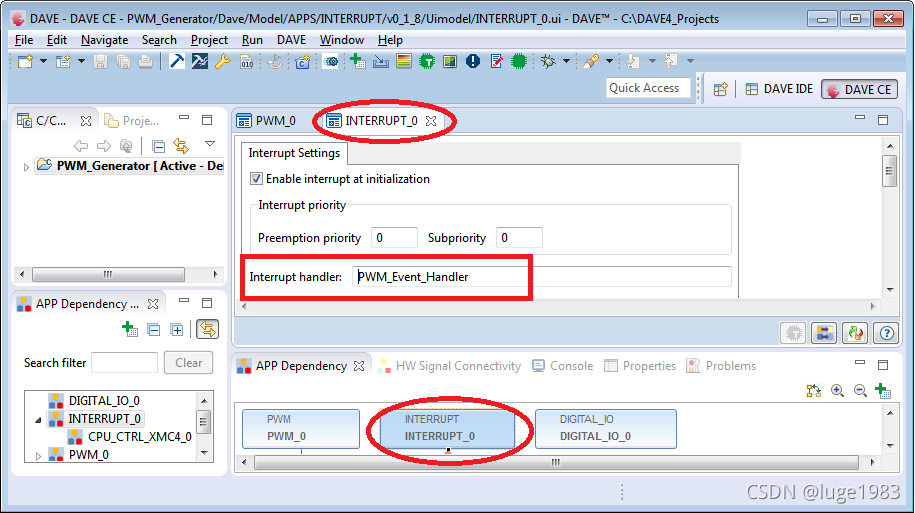

   图5：PWM中断配置

DIGITAL_IO APP

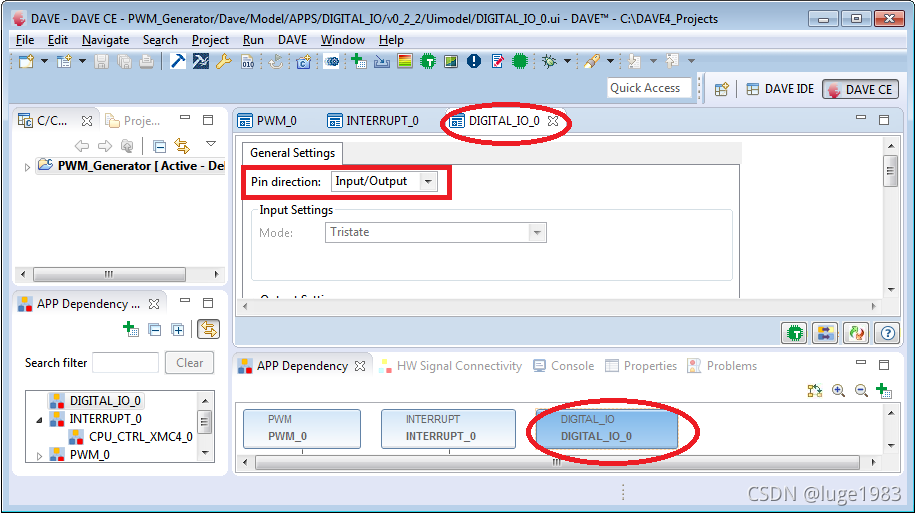

9. PWM和NVIC节点配置好了，现在要配置连接到LED的GPIO了。该GPIO配置为输出，并且在每次PWM中断触发时被翻转。双击DIGITAL_IO APP，设置IO功能引脚。

   图6：GPIO配置

d.代码生成

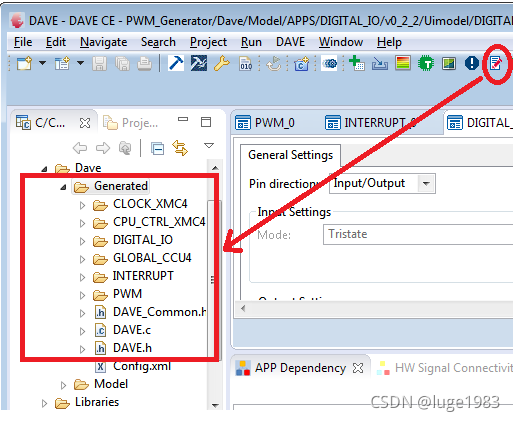

10. 现在用于构建的APP都已经被配置了，可以生成源代码库了。生成的库包括API和数据结构，可以被用户的应用代码使用。

    图7：从配置的APP生成源代码库

e.应用栈

下图展示了各个库的层级关系，可以帮助你快速开发应用。

图8：生成的代码的应用栈

f.创建一个应用，使用生成的代码库

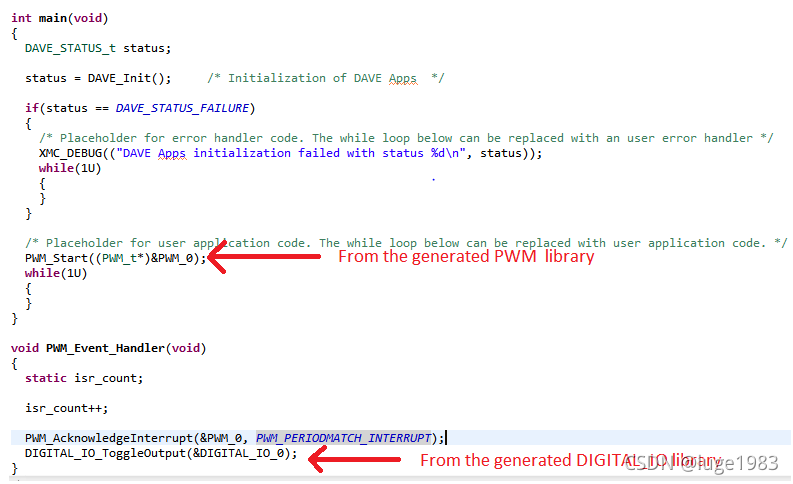

DAVE在创建工程时就提供了一个范例main.c。你现在可以扩展它，可以通过使用生成的库中的API和数据结构创造你的应用。

图9：使用DAVE APP源代码的用户应用

g.生成用于擦写的二进制文件

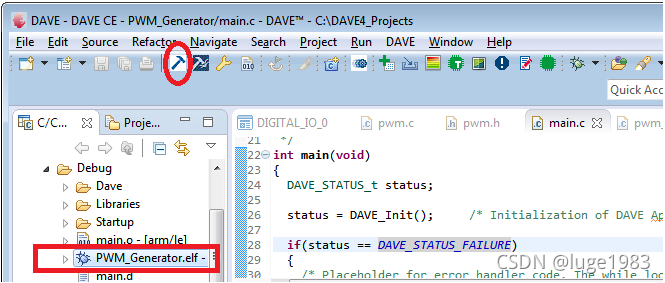

在DAVE中，从源代码生成二进制文件（.elf、.hex、.bin）很简单。ARM-GCC工具链和MBS（一个构建框架）就是干这个的。

图10：二进制文件的生成

现在可以把二进制文件烧写到目标板中。详见下一章。
