一、前期准备

分别在两台交换机上划分虚拟局域网，并且给每台主机都分配好IP划分虚拟局域网的操作和上篇文章一样

1.enable //进入特权模式

2.config t //进入配置模式

3.lan 10 //创建局域网10

4.an 20 //创建局域网20

5.int f/0/1 //进入端口模式

6.sw ac vl 10 //将端口加入到局域网10

将其他端口加入到需要加入的局域网只需要在配置模式下重复5和6步骤即可。

因为需要实现连接在不同交换机上主机之间的通信，需要需要创建TRUNK，需要在两台交换机分别在连接两个交换机的端口用switch mode trunk命令，这个命令是动态创建。👉有关trunk的基础知识在上一篇博客中有讲。

二、实验要求

这次实验将交换机0的1号接口和switch1的1号接口放在一个虚拟局域网内，将交换机0的2号接口和switch1的2号接口放在一个虚拟局域网内

三、搭建局域网

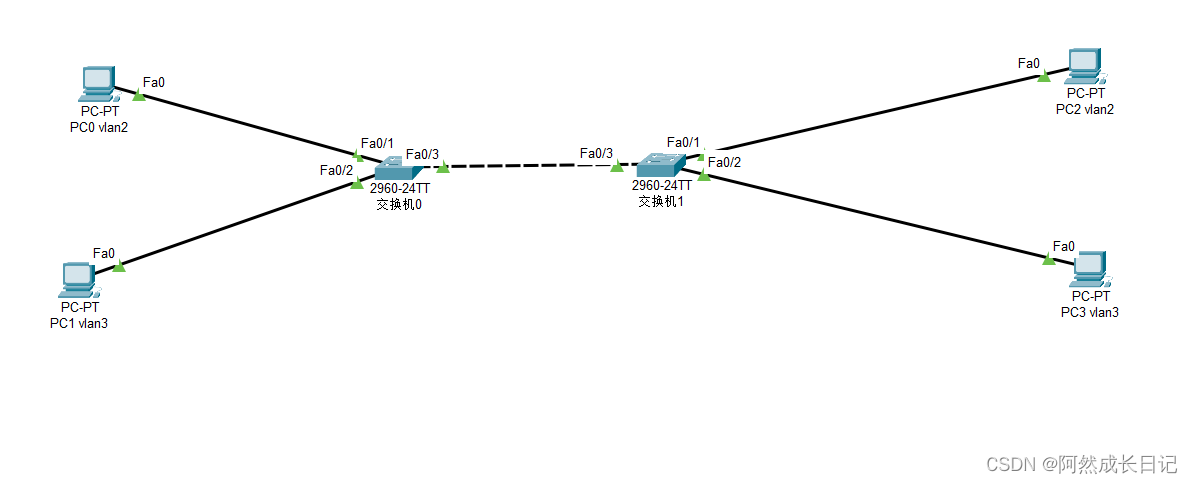

和上篇文章一样拖拽需要的设备到控制台，连接好设备，需要两台交换机，两台交换机也需要连接。如下图所示：

四、配置pc端的ip

配置的信息为：
🔹pc0的ip：192.168.1.2；
🔹pc1的ip：192.168.1.3；
🔹pc2的ip：192.168.1.4；
🔹pc3的ip：192.168.1.5；

五、配置VLAN

1️⃣点击交换机0打开CLU。输入对应指令进入到全局配置模式。

switch (config)#标志着进入了全局配置模式

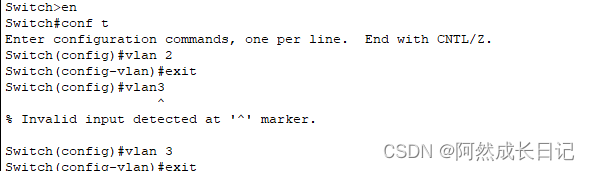

2️⃣ 进入交换机，配置VLAN2和VLAN3.👇

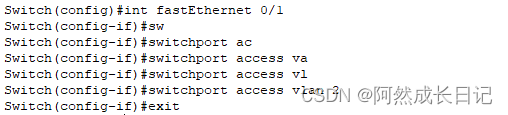

3️⃣ 进入交换机接口0/1，配置到VLAN2中.👇

4️⃣ 相同的进入到0/2，并将其配置到VLAN3中。👇

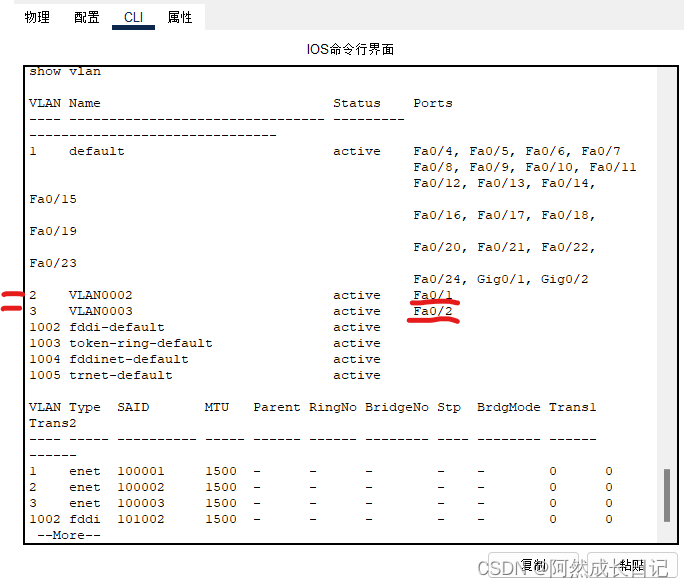

5️⃣查看VLAN是否分好。如下图，VLAN2和VLAN3已经对应好了交换机的接口字

六、设置端口模式trunk

1️⃣ 进入0/3接口，这个接口是两个交换机之间的连接口，需要通过不同VLAN间的数据。所以，需要配置trunk.如果忘记写，将无法通信的，因为还没有给交换机之间的信息加标签。👇

七、PING检验是否通路

配置完毕，我们来验证网络是否通路。
1️⃣ 在pc0中的命令提示符中输入

ping 192.168.1.4

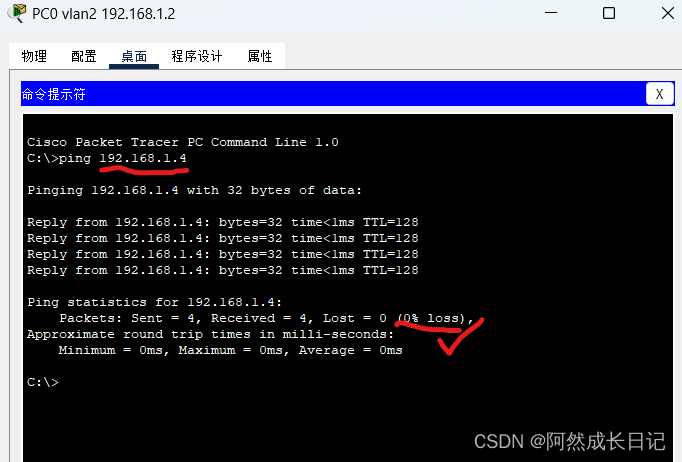

此ip是pc2的.前面说过，pc0和pc2处于VLAN2.处于同一局域网中，可以进行通信。如下图所示，ping通过。

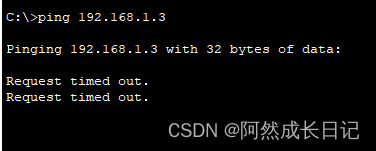

2️⃣ 同理，pc0与pc1处于不同VLAN，不能进行通讯。如下图结果所示，timed out联通失败。
