1. AMS是如何管理进程的

AMS - ProcessList - ProcessRecord - AppThread AMS是记录了一个Application进程的binder(ApplicationThread-)的列表

2. ActvityManagerServcie的重要功能:

start()函数知道: 1)启动 CPU 监控线程; 2) 注册电池状态和权限管理服务

startObservingNativeCrashes（）函数知道：监听所有的crash事件

setSystemProcess()函数知道：添加各种管理app状态信息的服务还有进程等等信息

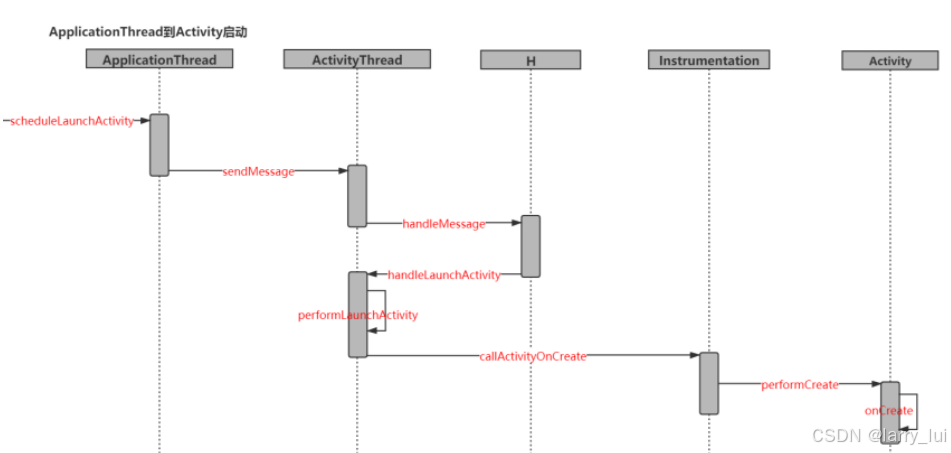

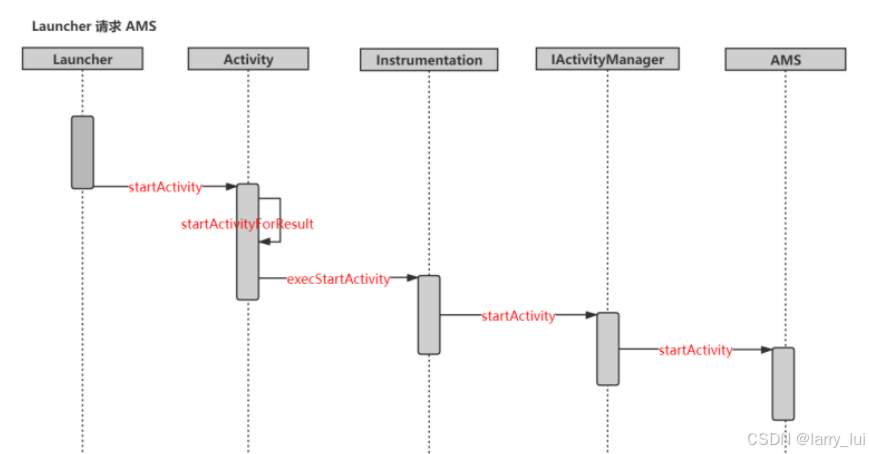

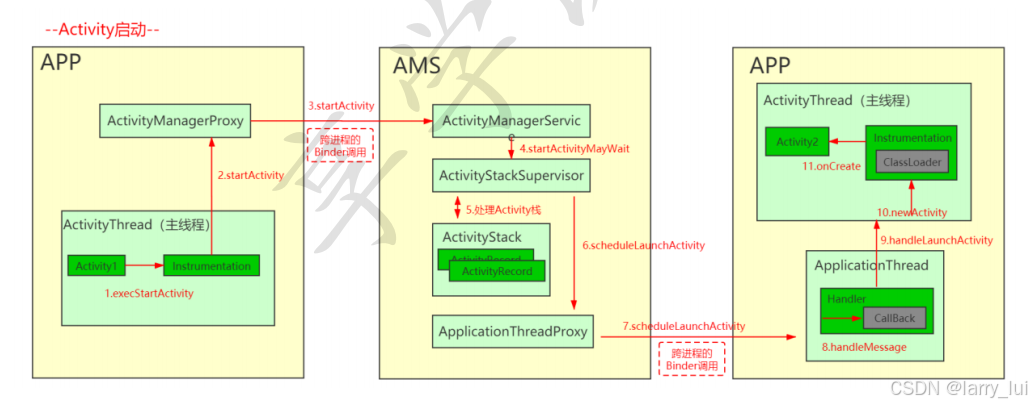

3. Application 启动流程

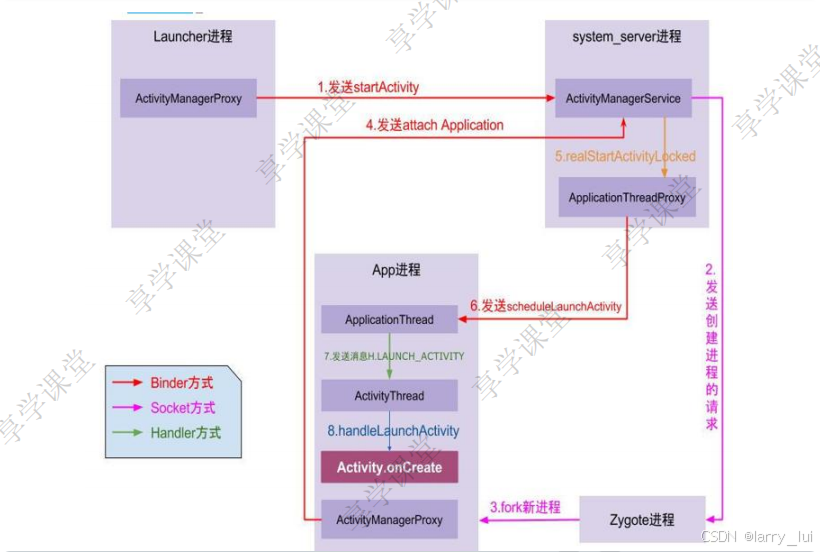

简单理解：launcher进程的ActivityManagerProxy代理类发送请求到SystemServer，systemServer请求zygote去fork新进程，从system_server的AMS中取出对应的binder-ApplicationThreadProxy，然后启动app的Activity。

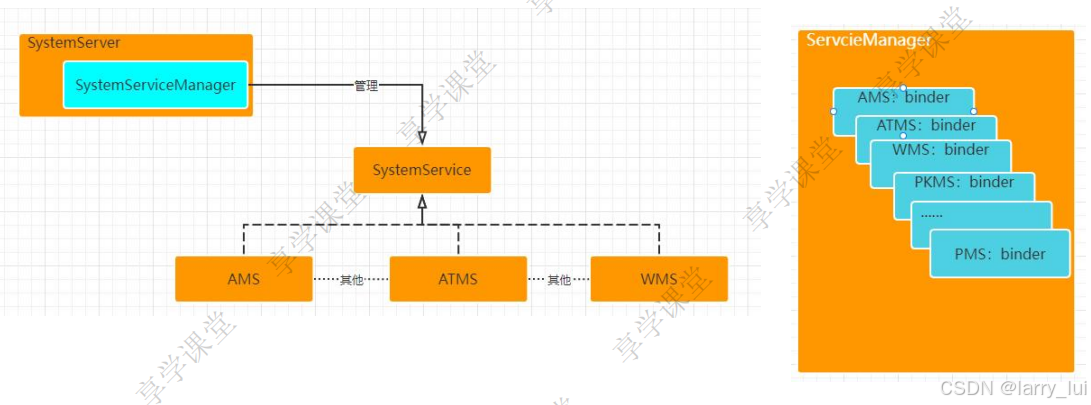

4. SystemServer关系图和流程图

5.Activity Manager的组成

ActivityManagerService是 Android 系统中一个特别重要的系统服务，也是我们上层 APP 打交道最多的系统服务之一。ActivityManagerService （以下简称 AMS ）主要负责四大组件的启动、切换、调度以及应用进程的管理和调度工作。所有的APP 应用都需要与AMS 打交道。

1.服务代理：由ActivityManagerProxy实现，用于与Server端提供的系统服务进行进程间通信
2.服务中枢：ActivityManagerNative继承自Binder并实现IActivityManager，它提供了服务接口和
Binder接口的相互转化功能，并在内部存储服务代理对像，并提供了getDefault方法返回服务代理
3.Client：由ActivityManager封装一部分服务接口供Client调用。ActivityManager内部通过调用
ActivityManagerNative的getDefault方法，可以得到一个ActivityManagerProxy对像的引用，进而通过
该代理对像调用远程服务的方法
4.Server:由ActivityManagerService实现，提供Server端的系统服务

------ActivityManagerProxy--Service/server

6. ActivityManagerService 的启动过程

    SystemServer类：
AMS是在SystemServer中被添加的， 所以先到SystemServer中查看初始化
SystemServer.run(){startBootTraceServices()}  ----->

        //启动了AMS
mActivityManagerService = mSystemServiceManager.startService(
ActivityManagerService.Lifecycle.class).getService();
        //设置systemServiceManager - 由SystemServer管理
        mActivityManagerService.setSystemServiceManager(mSystemServiceManager);

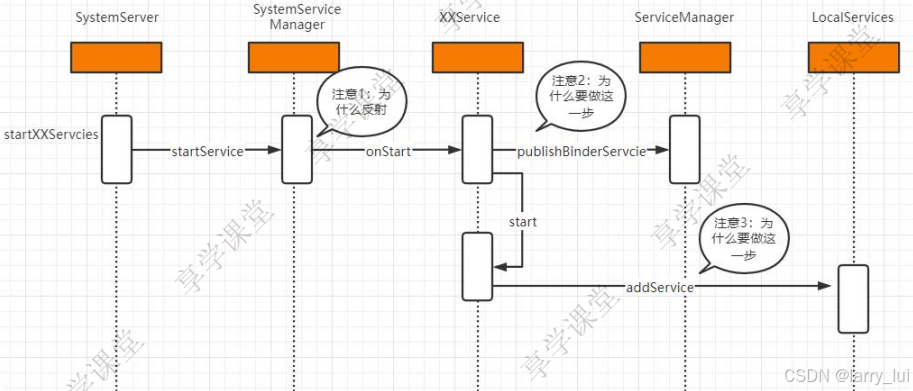

    SystemServiceManager类：
//AMS是通过SystemServiceManager.startService去启动的，参数是
ActivityManagerService.Lifecycle.class， 首先看看startService方法
    startService方法很简单，是通过传进来的class然后反射创建对应的service服务。所以此处创建的是
Lifecycle的实例， 然后通过startService启动了AMS服务
        //ActivityManagerService.Lifecycle类  继承自SystemService，启动ActivityManagerService

    ActivityManagerService类        AMS做了什么
//赋值mContext	mContext = systemContext;
//获取当前的ActivityThread	mSystemThread = ActivityThread.currentActivityThread();
//赋值mUiContext		mUiContext = mSystemThread.getSystemUiContext();
//创建Handler线程，用来处理handler消息	mHandlerThread = new ServiceThread(TAG,THREAD_PRIORITY_FOREGROUND, false /*allowIo*/);
//管理AMS的一些常量，厂商定制系统就可能修改此处	mConstants = new ActivityManagerConstants(this, mHandler);

//初始化管理前台、后台广播的队列， 系统会优先遍历发送前台广播	mFgBroadcastQueue = new BroadcastQueue(this,mHandler,"foreground", BROADCAST_FG_TIMEOUT, false);
//初始化管理Service的 ActiveServices对象	mServices = new ActiveServices(this);
//初始化Provider的管理者	mProviderMap = new ProviderMap(this);
//初始化APP错误日志的打印器	mAppErrors = new AppErrors(mUiContext, this);

//创建电池统计服务， 并输出到指定目录	File dataDir = Environment.getDataDirectory();
//创建进程统计分析服务，追踪统计哪些进程有滥用或不良行为 :	mBatteryStatsService.getActiveStatistics().getIsOnBattery();
//加载Uri的授权文件	mGrantFile = new AtomicFile(new File(systemDir, "urigrants.xml"),"uri-grants");
//负责管理多用户	mUserController = new UserController(this);
//vr功能的控制器	mVrController = new VrController(this);
//初始化OpenGL版本号	GL_ES_VERSION = SystemProperties.getInt("ro.opengles.version",ConfigurationInfo.GL_ES_VERSION_UNDEFINED);
//管理ActivityStack的重要类，这里面记录着activity状态信息，是AMS中的核心类	mStackSupervisor = createStackSupervisor();
.....
//启动一个线程专门跟进cpu当前状态信息，AMS对当前cpu状态了如指掌，可以更加高效的安排其他工作	mProcessCpuThread = new Thread("CpuTracker")
//看门狗，监听进程。这个类每分钟调用一次监视器。 如果进程没有任何返回就杀掉	Watchdog.getInstance().addMonitor(this);



        //ActivityManagerService类
    1. 在SystemServer中，在startBootstrapServices()中去启动了AMS,调用了mActivityManagerService.setSystemProcess();
    2. set()方法中调用了ServiceManager.addService(..)..
        注册服务。首先将ActivityManagerService注册到ServiceManager中，其次将几个与系统性能调试相关的服务注册到ServiceManager。
        •查询并处理ApplicationInfo。首先调用PackageManagerService的接口，查询包名为android的应用程序的ApplicationInfo信息，对应于framework-res.apk。然后以该信息为参数调用ActivityThread上的installSystemApplicationInfo方法。
        •创建并处理ProcessRecord。调用ActivityManagerService上的newProcessRecordLocked，创建一个ProcessRecord类型的对象，并保存该对象的信息

7. AMS是什么？

1. 从 java 角度来看， ams 就是一个 java 对象，实现了 Ibinder 接口，所以它是一个用于进程之间通信的接口，这个对象初始化是在systemServer.java 的 run() 方法里面

2. AMS 是一个服务

        ActivityManagerService从名字就可以看出，它是一个服务，用来管理 Activity ，而且是一个系统服务，就是包管理服务，电池管理服务，震动管理服务等。

3. AMS 是一个 Binder

        ams实现了 Ibinder 接口，所以它是一个 Binder ，这意味着他不但可以用于进程间通信，还是一个线程，因为一个Binder 就是一个线程。如果我们启动一个hello World 安卓用于程序，里面不另外启动其他线程，这个里面最少要启动 4 个线程

        1 main线程，只是程序的主线程，也是日常用到的最多的线程，也叫 UI 线程，因为 android 的组件是非线程安全的，所以只允许UI/MAIN 线程来操作。

        2 GC线程， java 有垃圾回收机制，每个 java 程序都有一个专门负责垃圾回收的线程，

        3 Binder1 就是我们的 ApplicationThread ，这个类实现了 Ibinder 接口，用于进程之间通信，具体来说，就是我们程序和AMS 通信的工具

        4 Binder2 就是我们的 ViewRoot.W 对象，他也是实现了 IBinder接口，就是用于我们的应用程序和 wms通信的工具。         wms就是WindowManagerServicer ，和 ams 差不多的概念，不过他是管理窗口的系统服务。

        public class ActivityManagerService extends IActivityManager . Stub implements Watchdog . Monitor , BatteryStatsImpl . BatteryCallback {}

8. AMS 相关重要类-需细

ProcessRecord 数据结构
    第一类数据：描述身份的数据
    第二类数据：描述进程中组件的数据
    第三类数据：描述进程状态的数据
    第四类数据：和pss相关的数据
    第五类数据：和时间相关的数据
    第六类数据：crash和anr相关的数据
    第七类数据：和instrumentation相关的数据
    第八类数据：电源信息和调试信息
    第九类数据：31个boolean值
        1.进程声明周期相关的
        2.组件状态影响进程行为的
        3.其他
进程主要占用的资源：ProcessRecord容器 和 组件记录表的容器
    ...
    ...
    内部四大组件记录表的容器
组件运行才是进程存在的意义，由于android系统进程间的无缝结合，所以系统需要控制到组件级别，
所有的组件信息都需要映射到系统，一个ActivityRecord记录对应一个Activity的信息，一个
ServiceRecord记录对应一个Service的信息，一个ConnectionRecord记录对应一个bind service的客户
端信息，一个ReceiverList对应处理同一事件的一组广播，一个ContentProviderRecord记录对应一个
ContentProvider信息，一个ContentProviderConnection对应一个进程中的所有ContentProvider客户
端
    activity记录
1. activities：ActivityRecord的容器，进程启动的所有的activity组件记录表
    service记录
1.services：ServiceRecord的容器，进程启动的所有的service组件记录表
2.executingServices：正在运行（executing）的ServiceRecord是怎么定义的？首先需要明确的是
系统是怎么控制组件的？发送消息给apk进程，apk进程处理消息，上报消息完成，这被定义为一
个完整的执行过程，因此正在执行（executing）被定义为发送消息到上报完成这段时间
3.connections：ConnectionRecord容器，绑定service的客户端记录表

    广播接收器记录
1.receivers：ReceiverList容器，广播接收器的记录表
    ContentProvider记录
1.pubProviders：名字到ContentProviderRecord的映射容器，pub是publish（发布）的意思，
ContentProvider需要安装然后把自己发布到系统（AMS）中后，才能使用，安装指的是apk进程
加载ContentProvider子类、初始化、创建数据库等过程，发布是将ContentProvider的binder客
户端注册到AMS中
2.conProviders：ContentProviderConnection容器，使用ContentProvider的客户端记录表

与Activity管理有关的数据结构
    ActivityRecord
ActivityRecord，源码中的注释介绍：An entry in the history stack, representing an activity.
翻译：历史栈中的一个条目，代表一个activity。

    ActivityRecord中存在着大量的成员变量，包含了一个Activity的所有信息。
ActivityRecord中的成员变量task表示其所在的TaskRecord，由此可以看出：ActivityRecord与
TaskRecord建立了联系
    \frameworks\base\services\core\java\com\android\server\am\ActivityStarter.java

    TaskRecord
TaskRecord，内部维护一个 ArrayList<ActivityRecord> 用来保存ActivityRecord。
    \frameworks\base\services\core\java\com\android\server\am\TaskRecord.java
    可以看到TaskRecord中使用了一个ArrayList来保存所有的ActivityRecord。   同样，TaskRecord中的mStack表示其所在的ActivityStack。   startActivity()时也会创建一个TaskRecord

    ActivityStarter
frameworks/base/services/core/java/com/android/server/am/ActivityStarter.java
    ActivityStack
ActivityStack,内部维护了一个 ArrayList<TaskRecord> ，用来管理`TaskRecord
    可以看到ActivityStack使用了一个ArrayList来保存TaskRecord。    另外，ActivityStack中还持有ActivityStackSupervisor对象，这个是用来管理ActivityStacks的。ActivityStack是由ActivityStackSupervisor来创建的，实际ActivityStackSupervisor就是用来管理

    ActivityStackSupervisor
ActivityStackSupervisor，顾名思义，就是用来管理ActivityStack的
frameworks/base/services/core/java/com/android/server/am/ActivityStackSupervisor.java
        ActivityStackSupervisor内部有两个不同的ActivityStack对象：mHomeStack、mFocusedStack，用来管理不同的任务。
        ActivityStackSupervisor内部包含了创建ActivityStack对象的方法。AMS初始化时会创建一个ActivityStackSupervisor对象

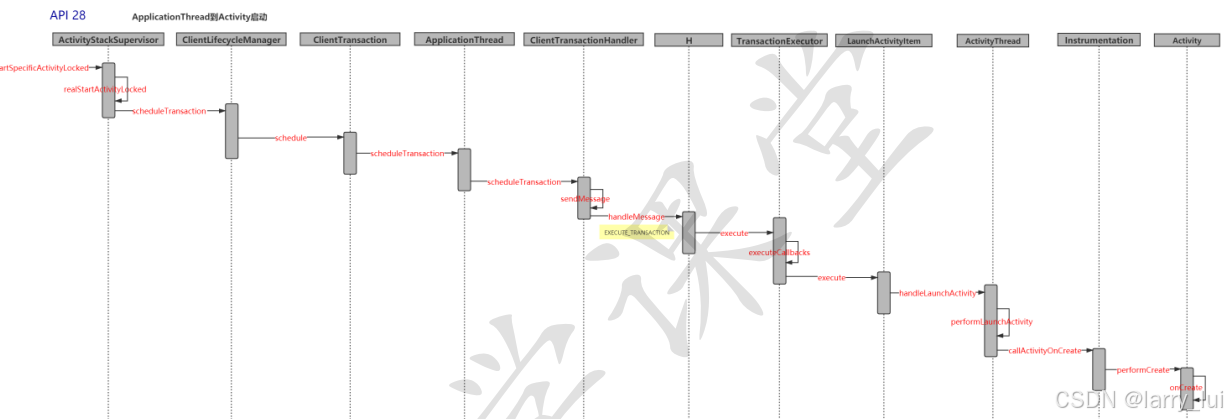

9. Activity启动流程相关
