【行业方案】汽车8向记忆智能座椅调节+风扇+座椅震动+腰托方案

系列文章目录

提示:这里可以添加系列文章的所有文章的目录,目录需要自己手动添加
简单分享下这个方案的基本参数规格:

  • 支持4个座椅电机
  • 支持座椅电机记忆功能
  • 支持4向腰托
  • 支持2个风扇(带调速)
  • 支持2个震动电机(带调速)
  • 支持网络/485/I/O控制
    后面会详细的分享硬件和软件的设计。算是开个头吧,花点时间慢慢整理。

提示:写完文章后,目录可以自动生成,如何生成可参考右边的帮助文档

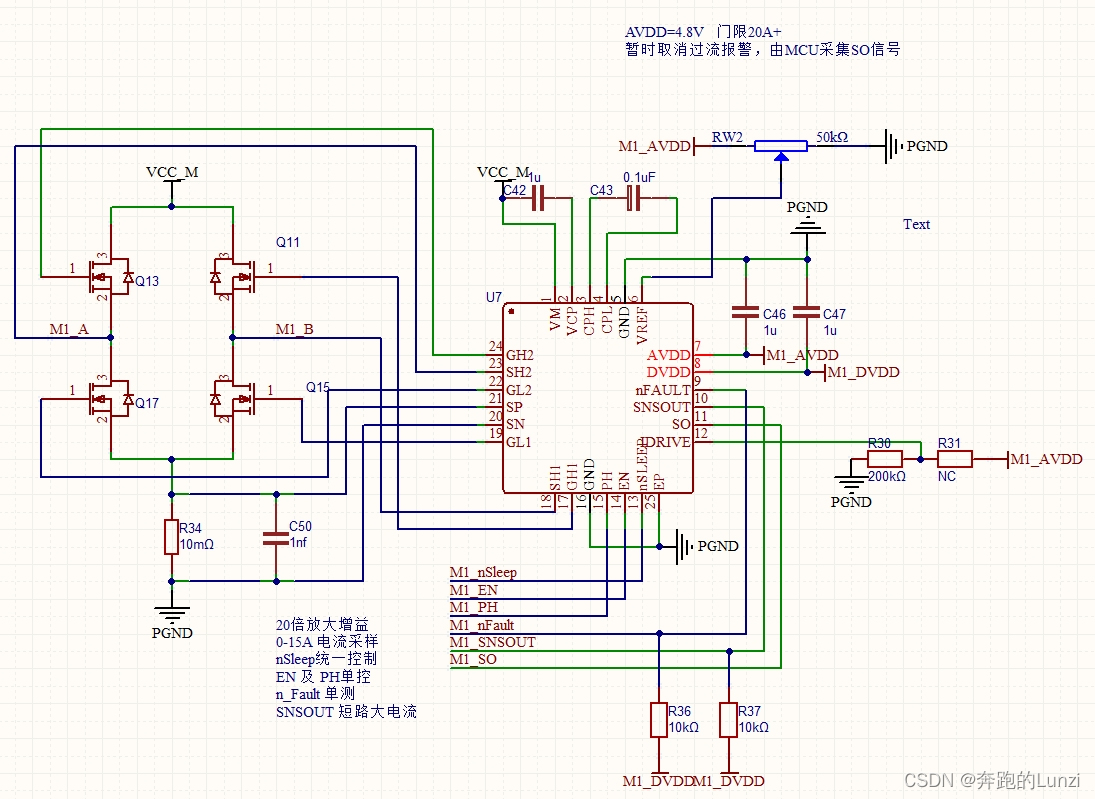

1、座椅电机控制模块

在这里插入图片描述
座椅电机的类型基本都是直流有刷电机,相对来说使用环境比较简单,并且使用频率也不会很高。一天用个几分钟而已,所以有刷也足够,并且在行业早期,都是通过一些按键纯电路来实现的电机控制,所以也会选择控制起来比较简单的有刷电机。

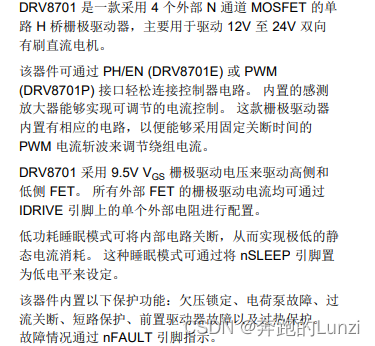

本方案中选择TI的DRV8701来进行电机的控制。其芯片特性如下:
在这里插入图片描述
这里有几个特点需要额外注意:
1、适合12V 和 24V系统
2、采用的是外部4个N-MOS,可以根据使用的电机功率来选择对应的N-MOS型号
3、带电流输出,这样会比较方便做堵转检测和防夹

整体电路上没有特别的难点,主要就是根据Datasheet进行设计,MOS的话可以选择内阻低一点的,这样动作的时候发热会低一些。
IDDriver 用来控制MOS管的驱动电流,电流越大MOS开关的速度越快,一般

<think>我们正在讨论按摩控制器的硬件设计方案和芯片选型。根据引用内容,系统需要控制座椅电机(4个,带记忆功能)、(4向)、风扇(2个,带调速)、震动电机(2个,带调速),并支持多种控制接口(网络/485/I/O)。此外,引用[3]提到使用钛丝(SMA)作为驱动元件,引用[4]提到钛丝的驱动涉及电压、电流和时间的关系,需要根据电阻定律和焦耳定律设计供电系统和驱动电路。 硬件设计需要考虑以下部分: 1. 主控制器:负责逻辑控制、通信接口、驱动信号生成等。 2. 电机驱动:包括座椅电机、风扇电机、震动电机的驱动电路。其中座椅电机和震动电机可能需要PWM调速,风扇需要调速,的钛丝驱动需要精确的电流控制。 3. 通信接口:网络(可能指以太网或WiFi)、485(RS485)、I/O(数字输入输出)。 4. 电源管理:为整个系统供电,特别是驱动部分可能需要较高的电流。 由于钛丝(形状记忆合金)驱动需要精确控制电流和加热时间,其驱动电路设计是关键。根据引用[4],驱动电压、电流、时间的关系由电阻定律($R=\rho\frac{L}{S}$)和焦耳定律($Q=I^2Rt$)决定。因此,我们需要能够输出可控电流的电路,并可能使用恒流源。 芯片选型建议: 1. 主控制器:选择具有足够外设接口(如多个PWM输出、ADC、通信接口)的微控制器。推荐使用ARM Cortex-M系列,如STM32F4系列(高性能,带FPU,适合复杂控制)或STM32F0/F1系列(成本敏感)。其他品牌如GD32(兆易创新)、NXP的LPC系列也可考虑。 2. 电机驱动芯片: - 座椅电机:通常是直流有刷电机,需要H桥驱动。推荐使用DRV88xx系列(如DRV8837、DRV8870等),可驱动单路直流电机,支持PWM调速和过流保护。 - 风扇电机:同样是有刷直流电机,但功率较小,可使用简单的MOSFET驱动或集成驱动芯片如DRV5013(但注意电流能力)。 - 震动电机:与风扇类似,但可能需要不同的频率控制,同样可用H桥驱动。 - 钛丝(SMA)驱动:需要恒流源控制。由于钛丝在加热时电阻会变化,需要闭环控制或开环补偿。建议使用可编程恒流源芯片,如TI的DAC80508(数模转换器)配合运算放大器和大功率MOSFET构建恒流电路。或者使用集成恒流源芯片,如AL5809(线性恒流驱动器)但需注意功率耗散。 3. 通信接口芯片: - RS485:使用MAX3485或SP3485等RS485收发器。 - 网络:如果指以太网,可使用W5500(硬件协议栈)或LAN8720(需要MCU内置MAC)等。如果指WiFi,可使用ESP8266(作为协处理器)或集成WiFi的MCU(如ESP32)。 - I/O:直接使用MCU的GPIO,但可能需要电平转换或保护电路。 4. 电源管理: - 输入电源:假设为12V或24V车载电源。 - 降压:为MCU和逻辑电路提供3.3V或5V。可使用开关稳压器(如LM2596)和线性稳压器(如AMS1117)组合。 - 钛丝驱动电源:由于钛丝需要较大电流(可能几安培),建议使用单独的电源路径,并考虑使用大电流MOSFET开关。 5. 其他: - 位置记忆:需要存储用户设置,建议使用EEPROM(如24C02)或MCU内部Flash。 - 传感器:可能需要位置反馈(如霍尔传感器)或温度传感器(用于钛丝过热保护)。可选用NTC热敏电阻或数字温度传感器(如DS18B20)。 总体方案框图: 1. 主控制器(MCU)作为核心。 2. 电机驱动部分:4路座椅电机驱动(4个H桥芯片或1个多通道驱动芯片)、2路风扇驱动(可使用简单的MOSFET或集成驱动)、2路震动电机驱动(类似风扇)、4路钛丝驱动(恒流源电路)。 3. 通信接口:RS485收发器、网络模块(可选)、隔离的数字输入输出。 4. 电源模块:输入滤波、降压转换器、线性稳压器。 5. 存储:EEPROM。 6. 保护电路:过流保护、温度保护等。 推荐芯片选型总结: - 主控MCU:STM32F407VGT6(高性能,带FPU,丰富外设) - 座椅电机驱动:DRV8870(每路一个,共4个)或DRV8848(四路H桥) - 风扇震动电机驱动:使用DRV8833(双路H桥,可驱动两路风扇和两路震动电机) - 钛丝驱动:使用恒流源电路,由DAC(如MCP4728,四路12位DAC)配合运算放大器(如LM324)和功率MOSFET(如IRF3205)构成,每路独立控制。 - 通信:RS485使用SP3485,网络可选W5500(以太网)或ESP8266(WiFi) - 电源:降压使用LM2596-5V,然后AMS1117-3.3V - EEPROM:AT24C256(32KB) 注意:具体选型需根据实际电流、电压、成本等因素调整。 相关问题: 1. 如何设计钛丝(SMA)的恒流驱动电路? 2. 按摩控制器的软件架构应该如何设计? 3. 如何实现多路电机的PWM同步控制?</think>### 按摩控制器硬件设计方案及芯片选型 针对座椅电机、钛丝驱动、风扇/震动电机调速及多协议控制需求,硬件方案分为核心控制、驱动电路、通信接口三部分: --- #### **一、硬件架构设计** ```mermaid graph TD A[主控制器] --> B[电机驱动模块] A --> C[钛丝恒流驱动] A --> D[通信接口] B --> E[4路座椅电机] B --> F[2路风扇PWM调速] B --> G[2路震动电机PWM调速] C --> H[4向钛丝] D --> I[RS485/网络/I/O] ``` --- #### **二、关键模块设计及芯片选型** 1. **主控制器** - **需求**:多路PWM输出、ADC采样、通信协议支持、存储扩展 - **推荐芯片**: - **STM32F407VGT6**(ARM Cortex-M4) - 优势:168MHz主频,12路16位PWM,3路ADC,带以太网MAC,支持CAN/USB - 适用:主控逻辑、电机调速算法、位置记忆存储[^1] - **替代方案**:GD32F470(国产化替代,兼容STM32) 2. **钛丝(SMA)驱动电路** - **设计要点**: - 基于焦耳定律 $Q=I^2Rt$ 和电阻定律 $R=\rho\frac{L}{S}$[^4] - 采用负压设计降低弹簧压力(引用[^3]) - 需恒流控制防止钛丝过热 - **芯片选型**: - **恒流驱动IC**:AL5809(线性恒流源,60V/30mA) - 支持电流编程,精度±2% - **功率MOSFET**:IRF3205(55V/110A) - 用于大电流开关控制 - **电流监控**:INA199(高侧电流检测,精度0.5%) 3. **电机驱动模块** - **座椅电机(4路)**: - 芯片:**DRV8870**(H桥驱动,3.6A峰值) - 支持PWM调速,集成过流保护 - **风扇/震动电机(PWM调速)**: - 芯片:**DRV8833**(双路H桥,1.5A/路) - 支持0-100%占空比调速 4. **通信接口** - **RS485**:SP3485EN(3.3V供电,±15kV ESD) - **网络**:W5500(硬件TCP/IP协议栈,SPI接口) - **I/O扩展**:PCF8574(I²C转8位GPIO) 5. **电源管理** - **降压IC**:LM2596-5.0(输入24V→输出5V/3A) - **LDO稳压**:AMS1117-3.3V(5V→3.3V,供MCU) --- #### **三、安全与保护设计** - **过流保护**:所有驱动IC需集成OCP(如DRV8870的OCP阈值可调) - **温度监控**:DS18B20(数字温度传感器,贴装钛丝附近) - **ESD防护**:TVS二极管阵列(SRV05-4,用于通信接口) --- #### **四、参考设计框图** ``` [24V电源] → [LM2596] → [5V] → [AMS1117] → [3.3V MCU] │ ├─[DRV8870×4] → 座椅电机 ├─[DRV8833] → 风扇+震动电机 ├─[AL5809+IRF3205×4] → 钛丝 └─[SP3485+W5500] → 通信接口 ``` > **设计验证重点**: > 1. 钛丝驱动电流需精确满足 $I = \sqrt{\frac{Q}{Rt}}$(引用[^4]) > 2. 负压设计验证堵头密封性(引用[^3]) --- ### 相关问题 1. 如何优化钛丝驱动电路的能耗和发热? 2. 多路PWM同步控制如何避免信号干扰? 3. 座椅位置记忆功能的实现需要哪些硬件支持? 4. RS485与网络通信并存时如何设计协议栈? [^1]: 支持4个座椅电机记忆功能,需主控存储能力 [^3]: 负压设计降低钛丝驱动力需求 [^4]: 钛丝驱动需遵循电阻定律和焦耳定律
