物联网应用开发--传感器数据上传新大陆云平台（STM32+SHT20温湿度+ESP8266+TCP）

实现目标

1、掌握新大陆云平台传感器的创建

2、熟悉STM32 +HAL与ESP8266模块之间的通信

3、具体实现目标：（1）创建2个传感器：温度传感器，湿度传感器;（2）上传开发板上的SHT20温湿度传感器数据至云平台。

---

前言

1、 上期已实现云平台创建的执行器对开发板上的蜂鸣器和LED的控制，详细请参考教程：https://blog.csdn.net/luojuan198780/article/details/138860797

2、关于温湿度传感器SHT20 的知识请参考教程：https://blog.csdn.net/luojuan198780/article/details/139030385

一、项目创建

本次项目整体：创建5个执行器（已建）+温湿度传感器（待建）

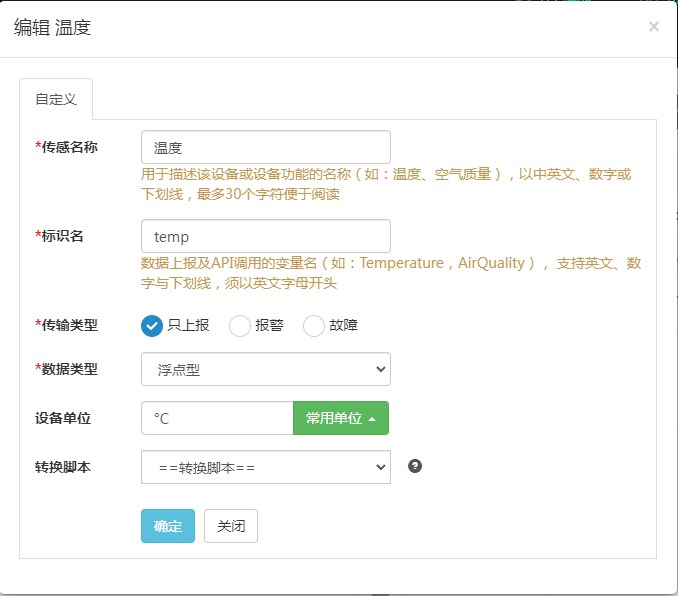

1.1   温度传感器创建

说明：湿度传感器除了名称和温度传感器一样

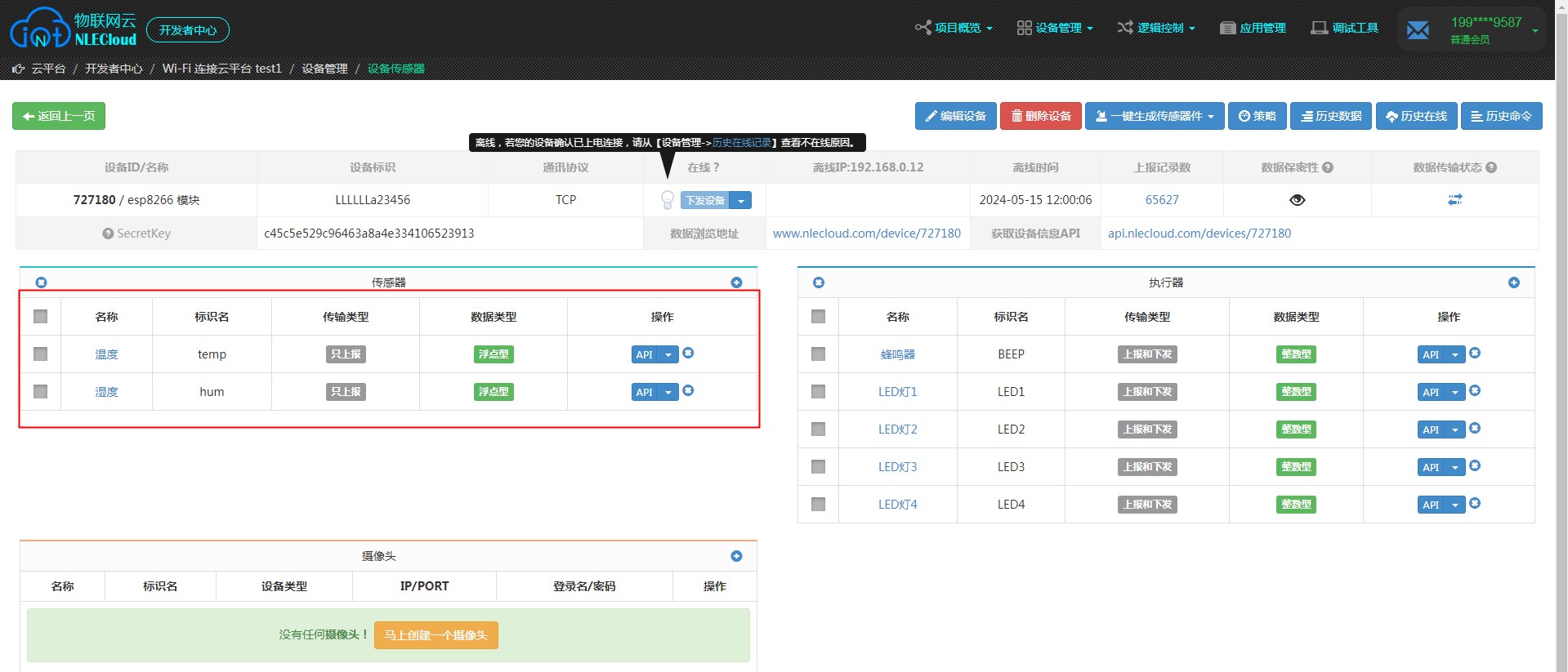

1.2   温度传感器创建后整体效果

二、开发板连接图

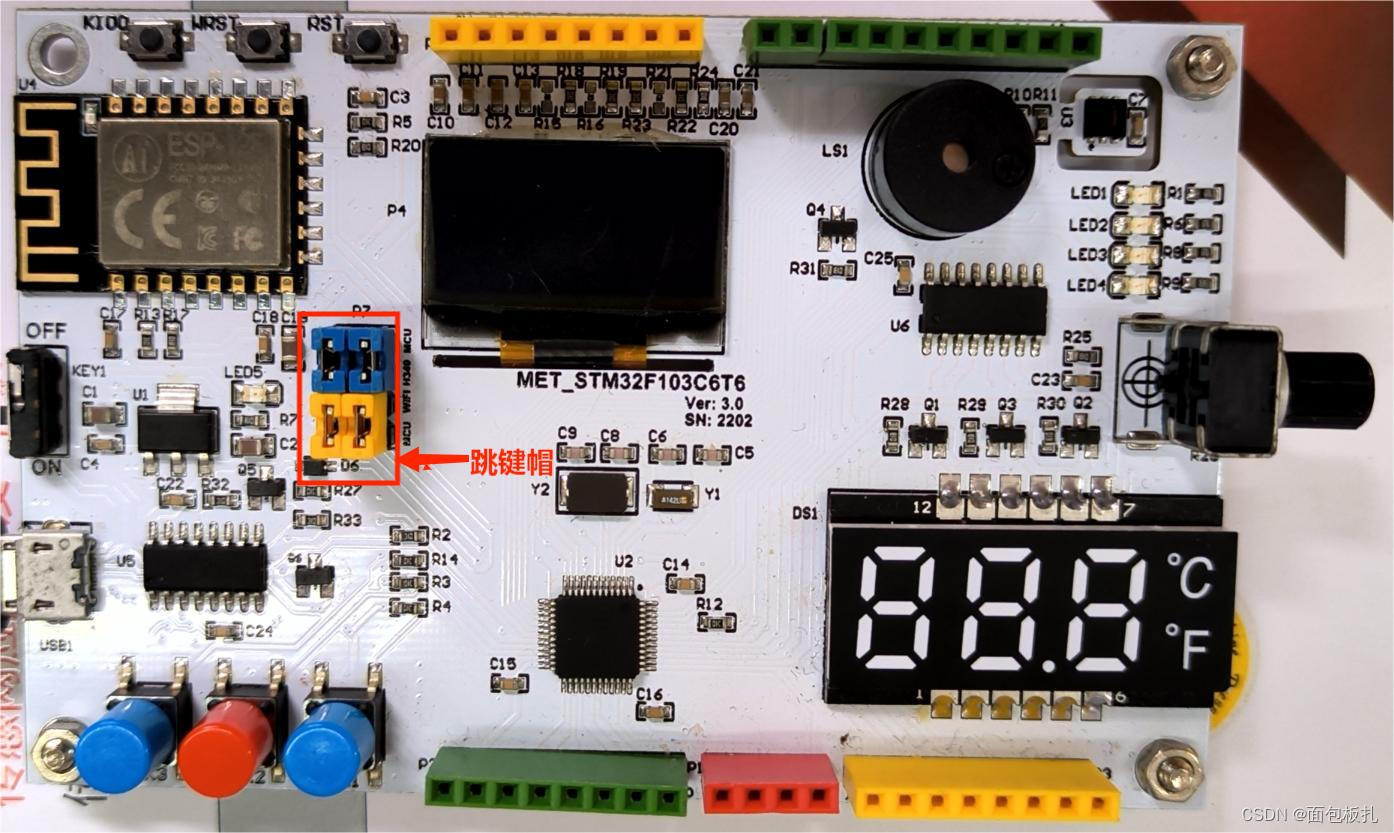

开发板P7四个跳键帽接法如下图：

说明：单片机的USART1用于调试信息打印；USART2用于与ESP8266模块通信。

三、STM32CubeMX 配置

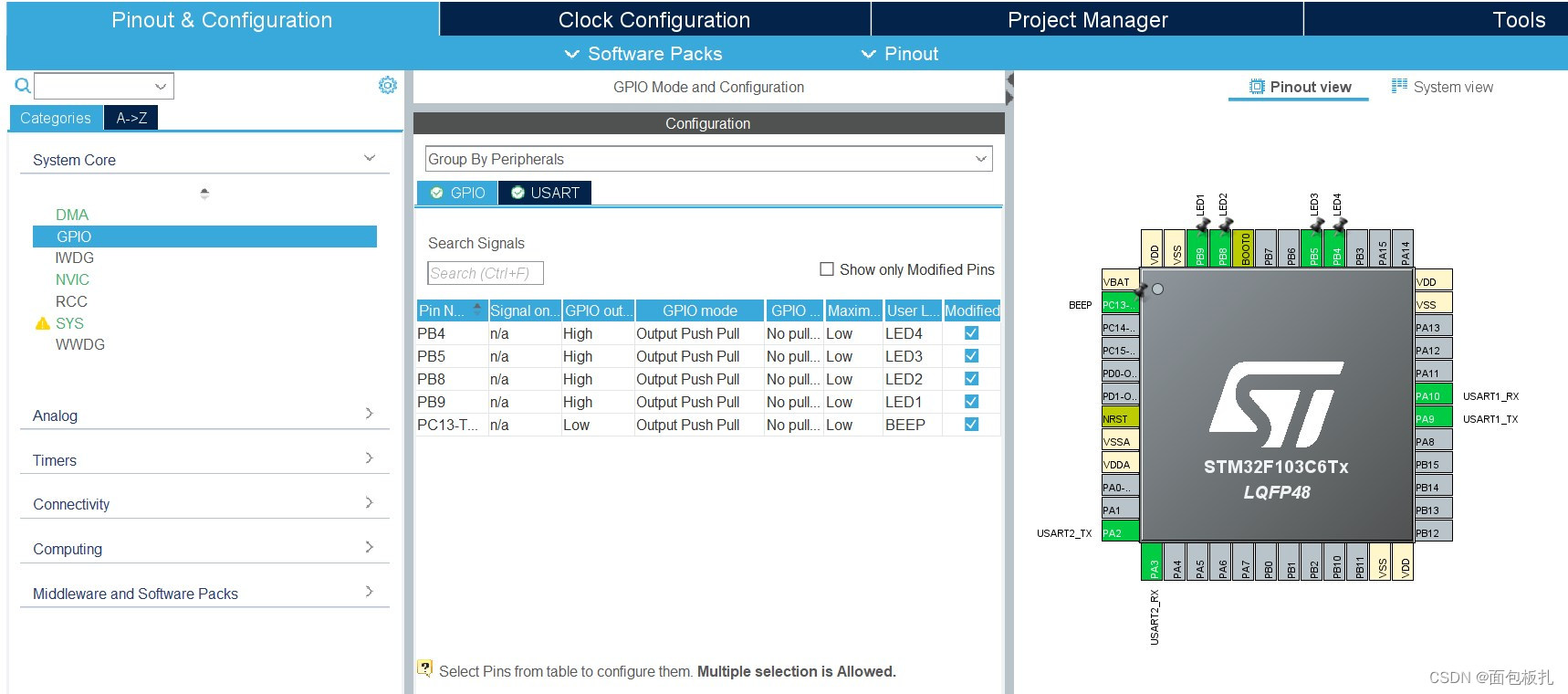

3.1 GPIO配置

BEEP：初始电平为低电平，推挽输出；LED1-LED4：初始电平为高电平，推挽输出。

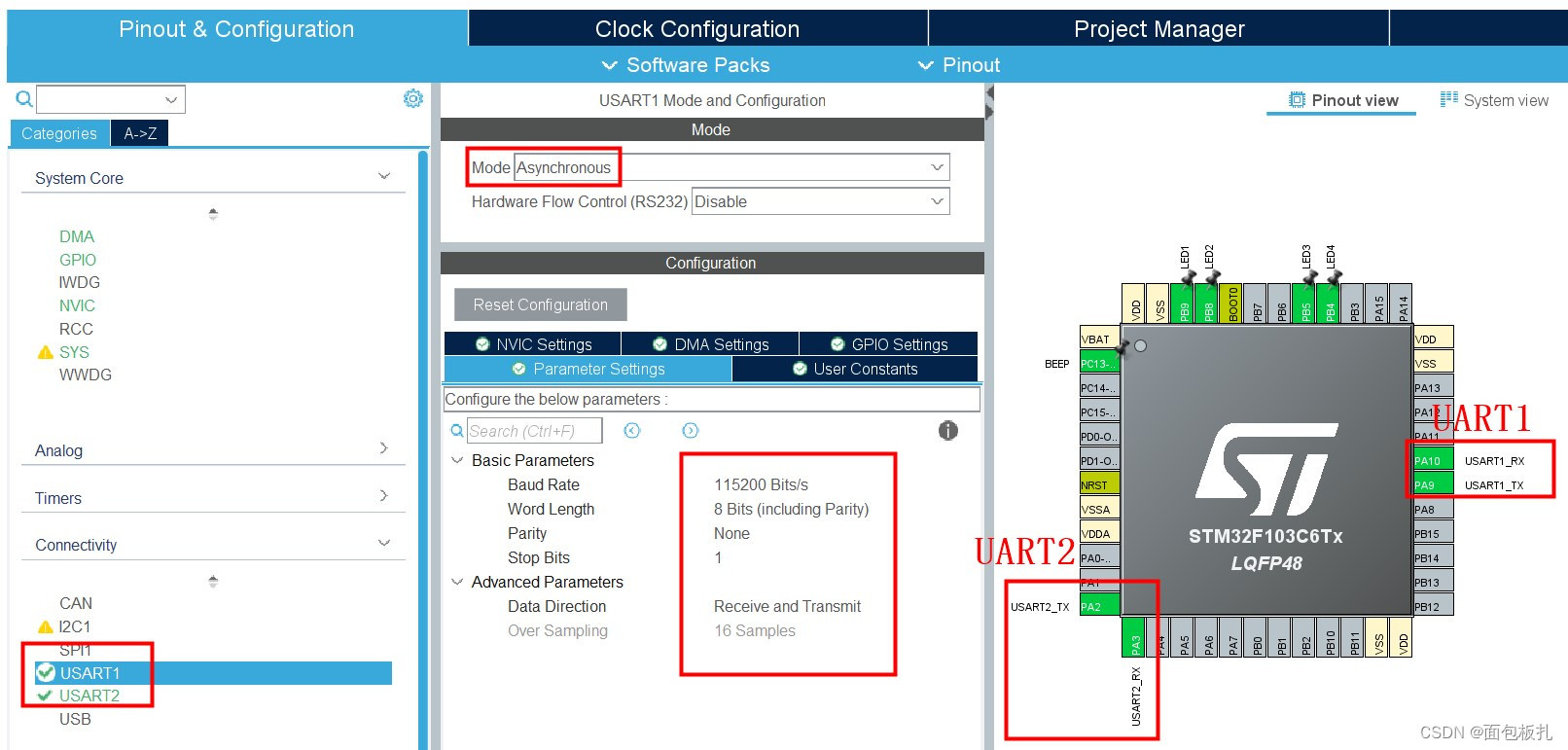

3.2 串口USART1配置

USART1:异步模式，波特率115200，功能：用于打印调试信息

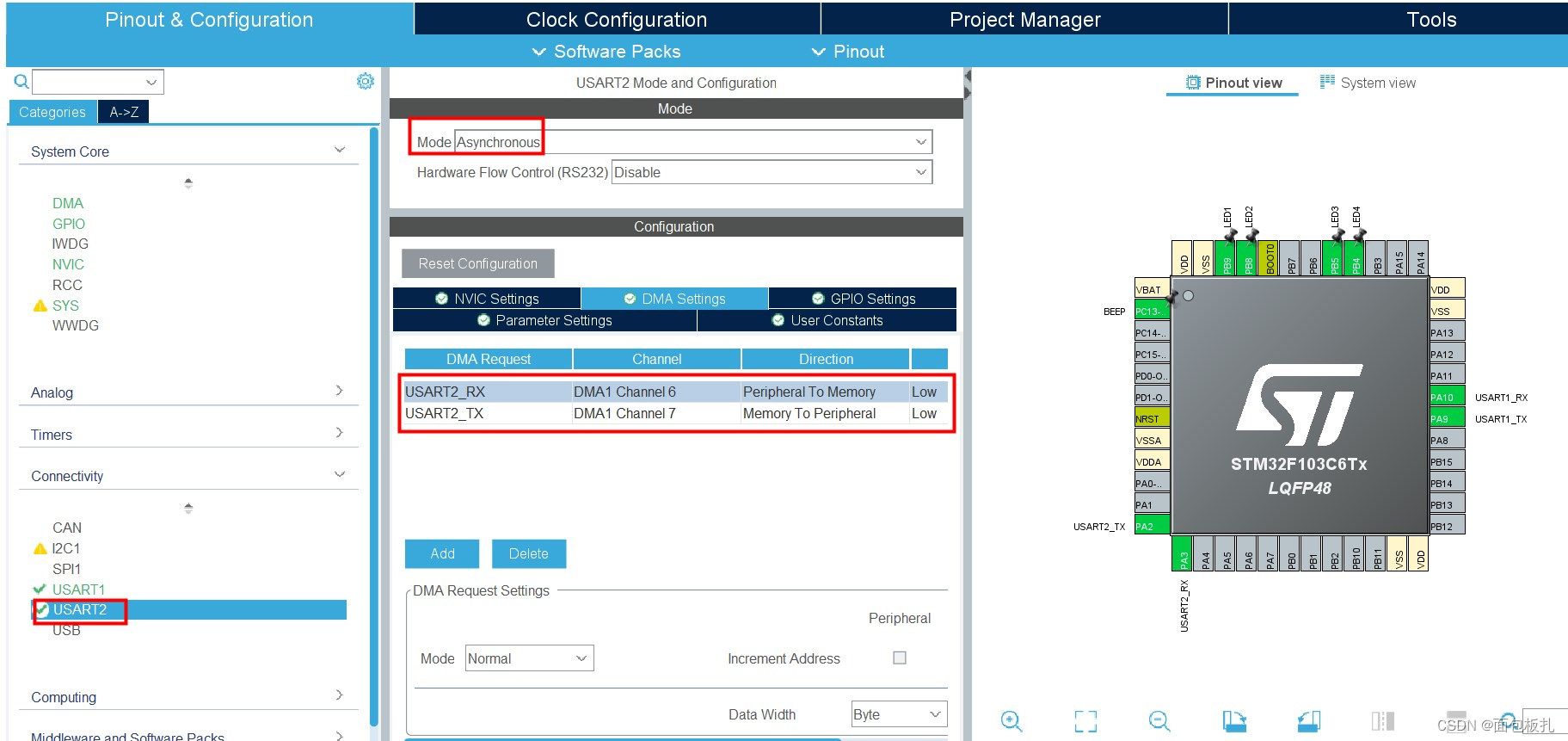

3.3 串口USART2配置

USART2: 异步模式，波特率115200，开启DMA，开启中断。功能：用于与ESP8266通信

3.4  IIC 配置

（1）开启I2C，其它默认

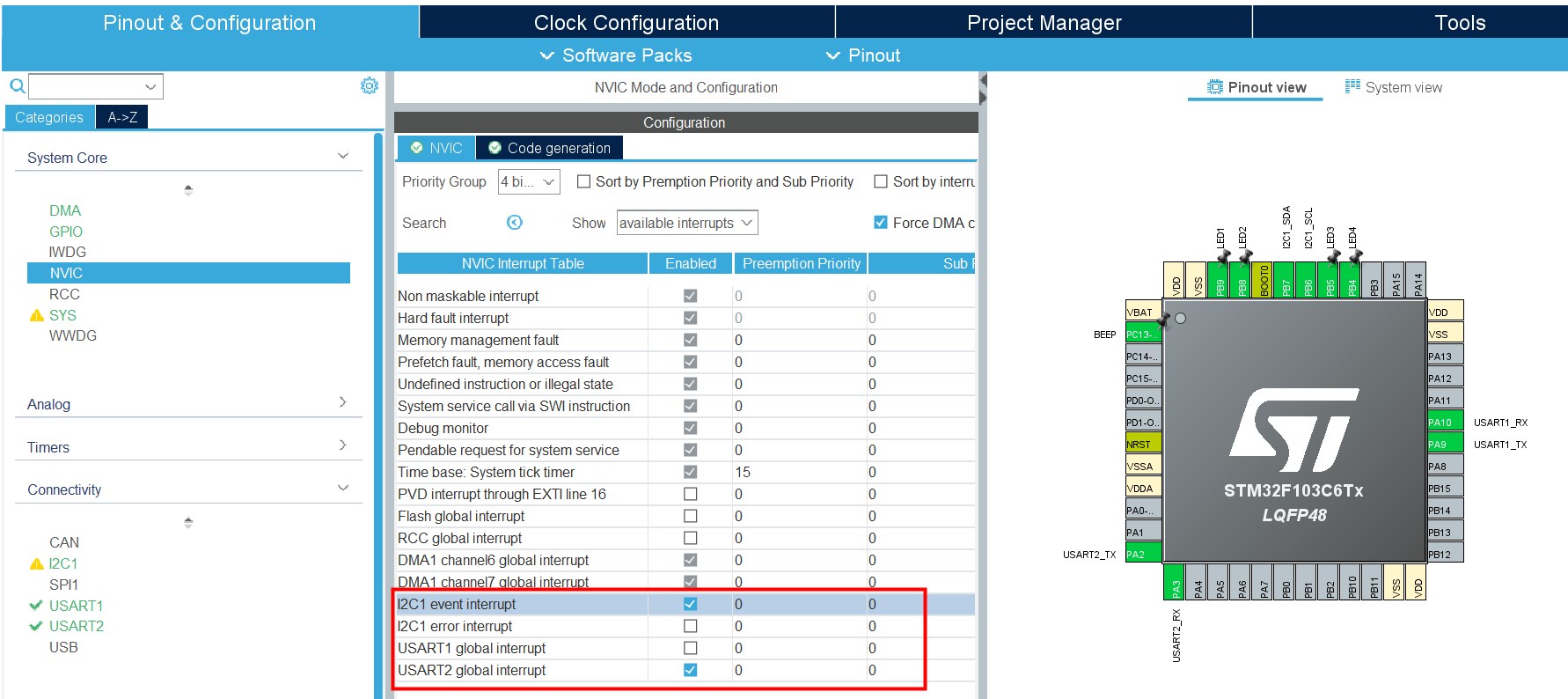

（2）打开中断（USART2 、I2C1）

四、程序设计

说明：整个工程的代码量大，下面只列出整个工程中温湿度传感器数据上传函数。

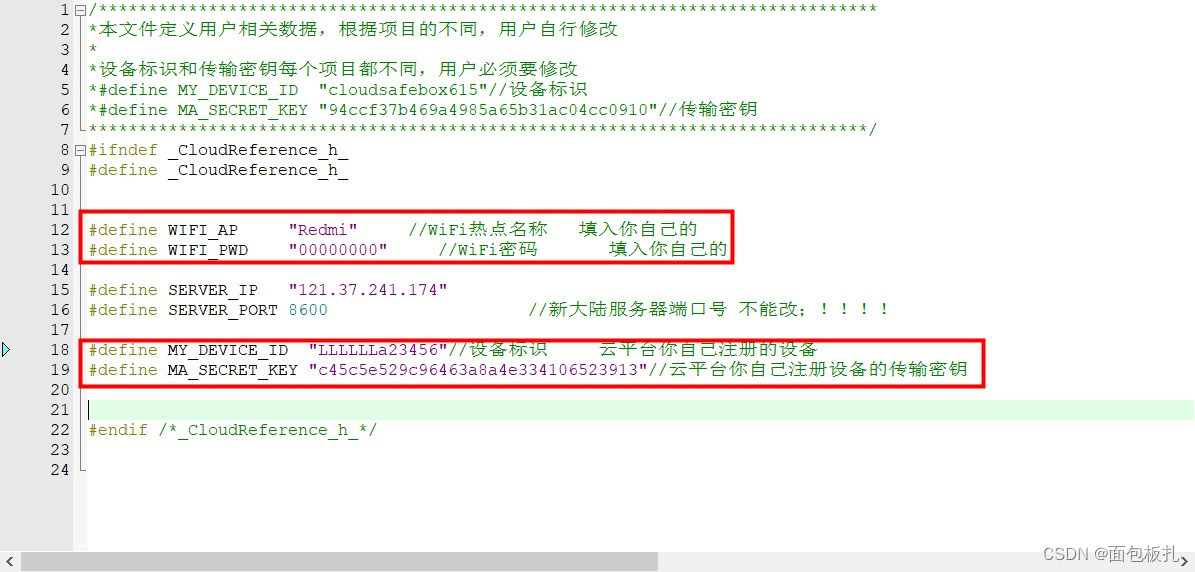

4.1在CloudReference.h  修改wifi名称、密码以及设备标志、SecretKey

4.2  stm32App.c 中数据上传部分新增温湿度数据上传

if(TimeCount >= 1000)//10S发送一次数据
{
	TimeCount=0;
	SHT20_GetValue();
	printf( "Temperature:%0.1fC,Humidity:%0.1f%%\r\n",sht20_info.tempreture,sht20_info.humidity);
	ESP8266_SendSensor(sht20_info.tempreture,sht20_info.humidity);
	ClrAtRxBuf();
}

4.3  打开 WiFiToCloud.h 文件重新声明修改后函数

//int8_t ESP8266_SendSensor(uint8_t sensor, char *TimeStr);
int8_t ESP8266_SendSensor(float sensor1,float sensor2);

4.4 修改WiFiToCloud.c文件中函数

修改ESP8266_SendSensor 函数形参个数，修改上传数据格式。

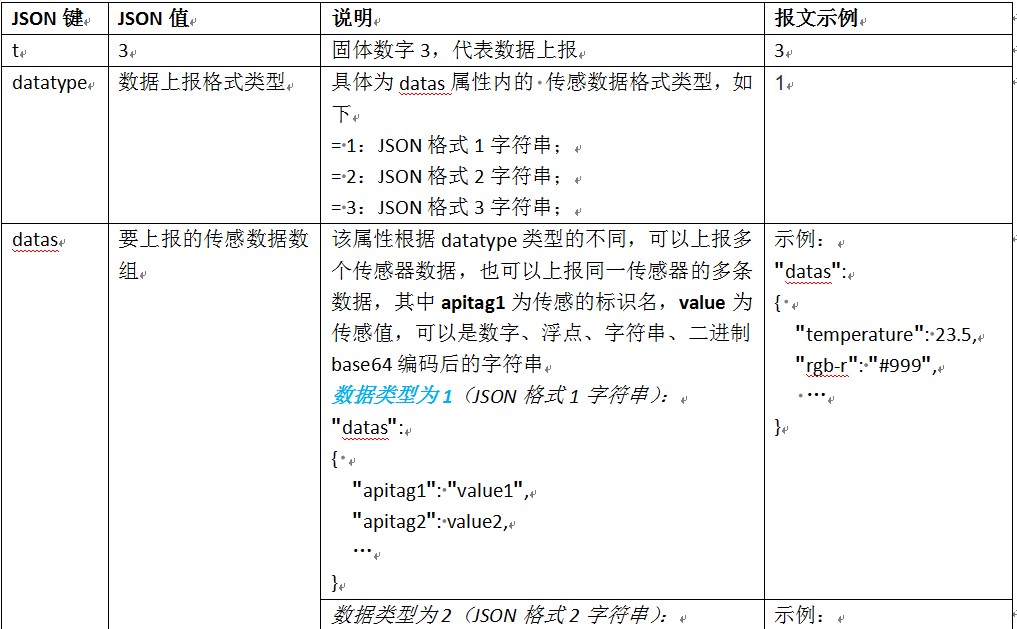

同时上传温湿度数据，数据类型为浮点型，具体格式见下：

sprintf((char *)TxetBuf,"{\"t\":3,\"datatype\":1,\"datas\":{\"temp\":\"%.1f\",\"hum\":\"%.1f\"},\"msgid\":001}",sensor1,sensor2);

协议文档下载:http://www.nlecloud.com/doc/resources.shtml

 //传感器数据上传函数

int8_t ESP8266_SendSensor(float sensor1,float sensor2)
{
	uint8_t TryGo = 0;
	int8_t error = 0;
	uint8_t TxetBuf[MAX_AT_TX_LEN];
	memset(TxetBuf,0x00,MAX_AT_TX_LEN);//清空缓存
	sprintf((char *)TxetBuf,"{\"t\":3,\"datatype\":1,\"datas\":{\"temp\":\"%.1f\",\"hum\":\"%.1f\"},\"msgid\":001}",sensor1,sensor2);
	//printf("%s\r\n",TxetBuf);
	if(ESP8266_IpSend((char *)TxetBuf, strlen((char *)TxetBuf)) < 0)
	{//发送失败
		error=-1;
	}
	else
	{//发送成功
		for(TryGo = 0; TryGo<50; TryGo++)//最多等待时间50*10=500ms
		{
			if(strstr((const char *)AT_RX_BUF, (const char *)"\"status\":0") == NULL)//检查响应状态是否为"上报成功"
			{
				error = -1;
			}
			else
			{
				error = 0;
				break;
			}
			HAL_Delay(10);
		}
	}
	return error;
}

五、实验效果

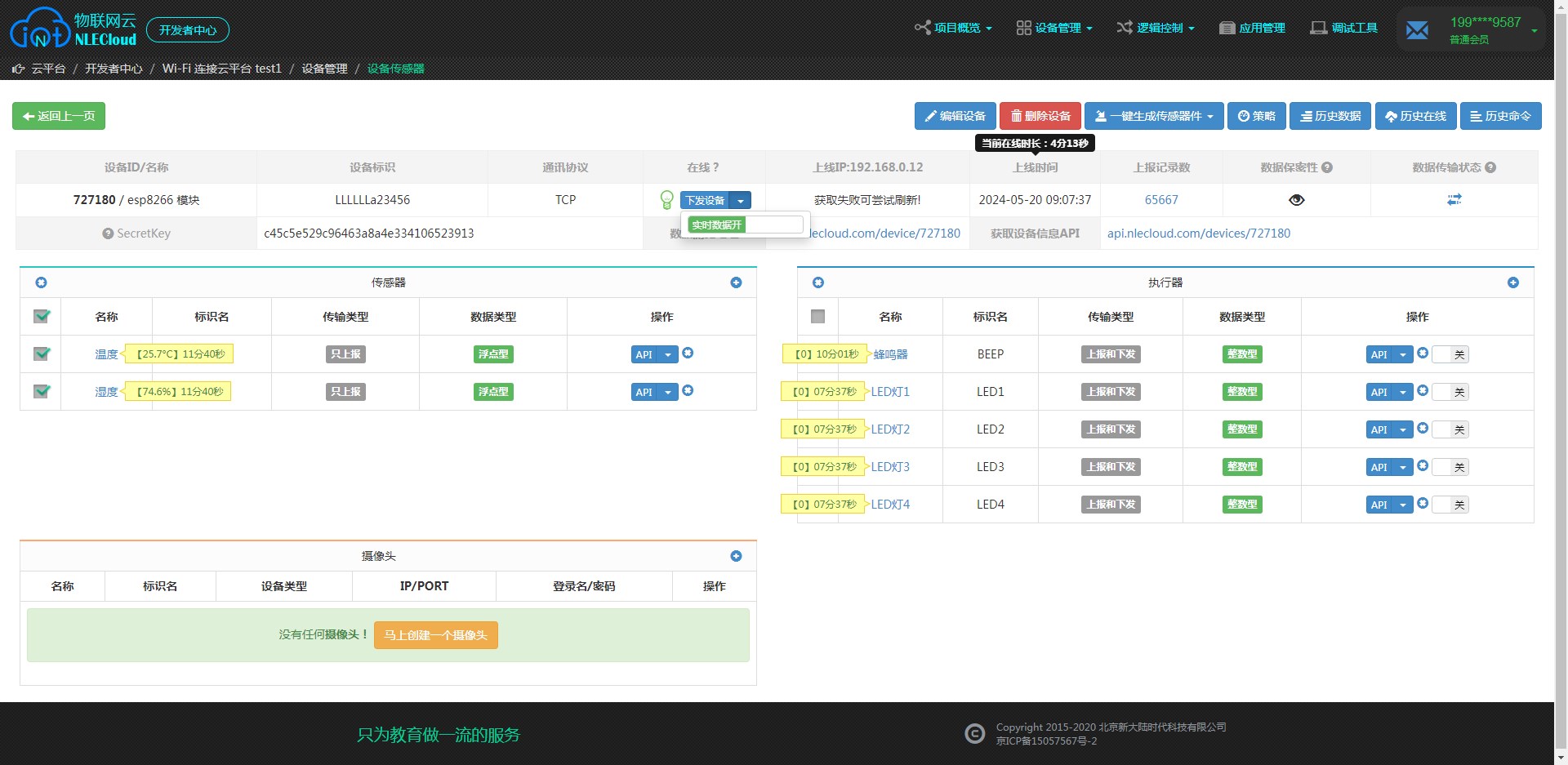

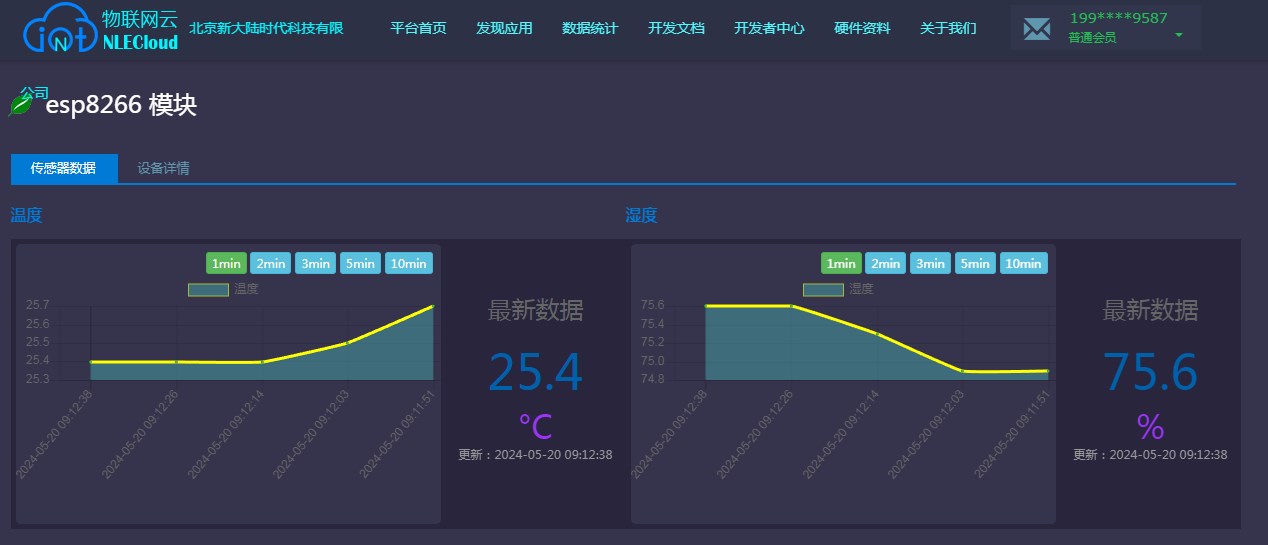

设备在线后，打开“实时数据”开关，可以看见传感器数据上传。

六、仿真实现

---

总结

工程代码：https://download.csdn.net/download/luojuan198780/89330194
