小天才电话手表 Z3工作原理

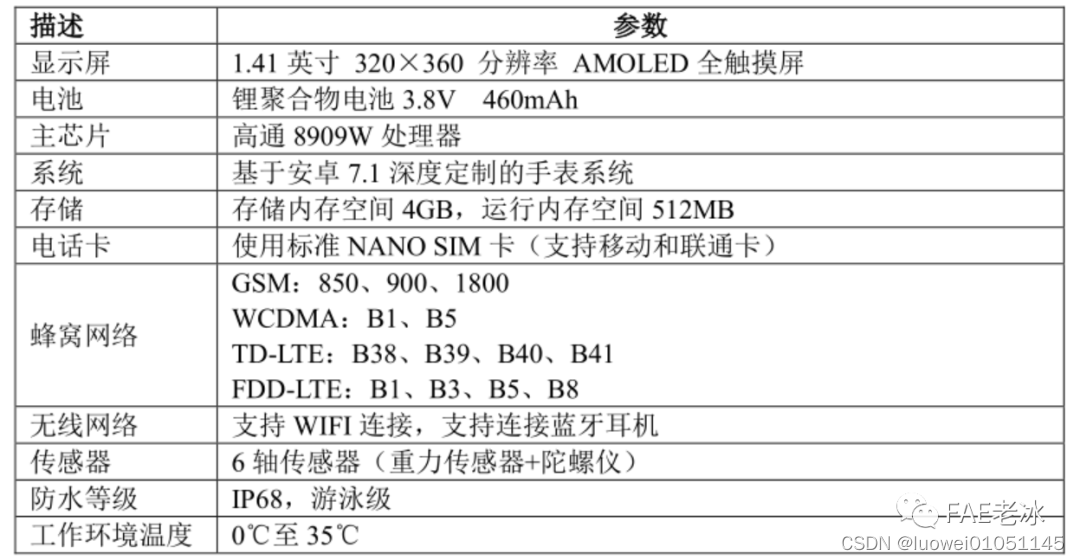

1. Z3的整机硬件配置
在这里插入图片描述

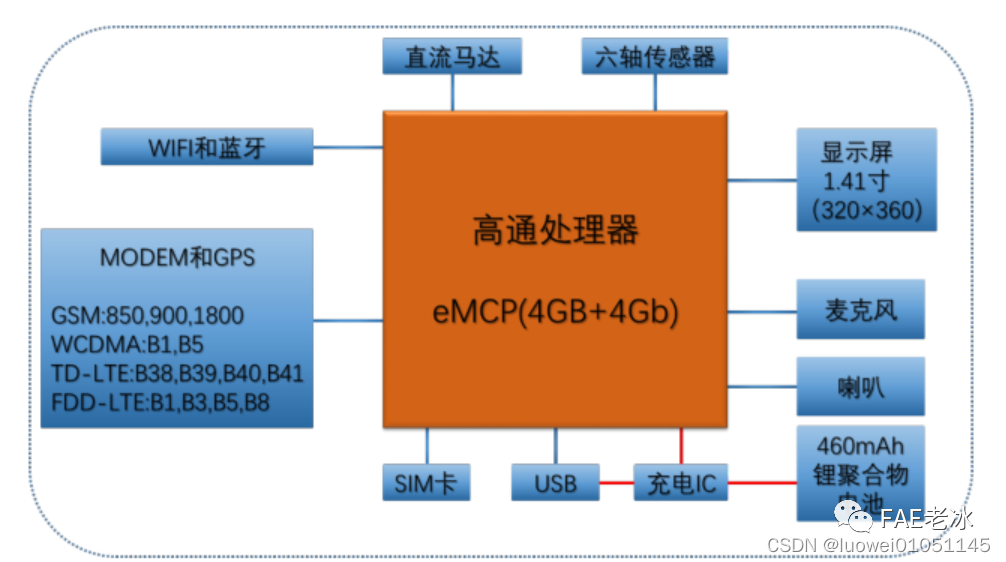

2. 整机方框图
在这里插入图片描述
高通 MSM8909W 采用 28 纳米工艺制作的 ARM Cortex A7 架构的处理器,可提供 3 G和 4G 高速数据处理和丰富的多媒体功能;此多模解决方案支持最新的空中接口标准,包括1xEV-DorA/1x Advanced/DC-HSPA+/TD-SCDMA 和 LTE; 高度集成的特性使其在保持了移动设备功能的同时减少了芯片占用空间。

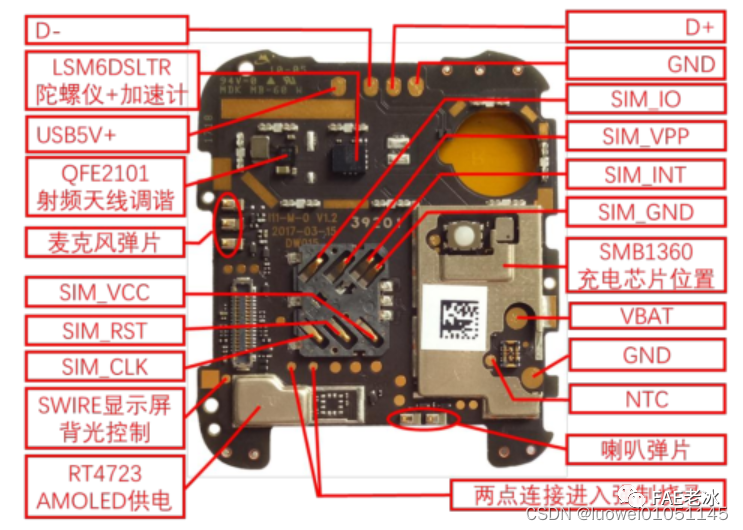

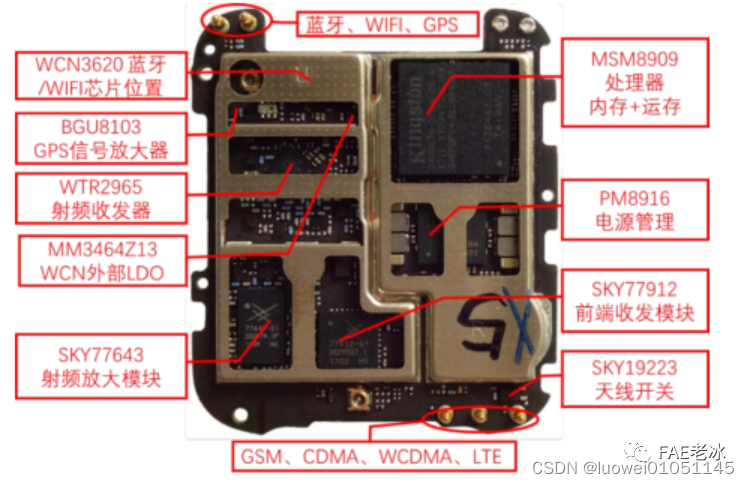

3. 主板器件
在这里插入图片描述
在这里插入图片描述

4. 工作原理

4.1电源控制电路

4.1.1  充电芯片 SMB1360

在这里插入图片描述

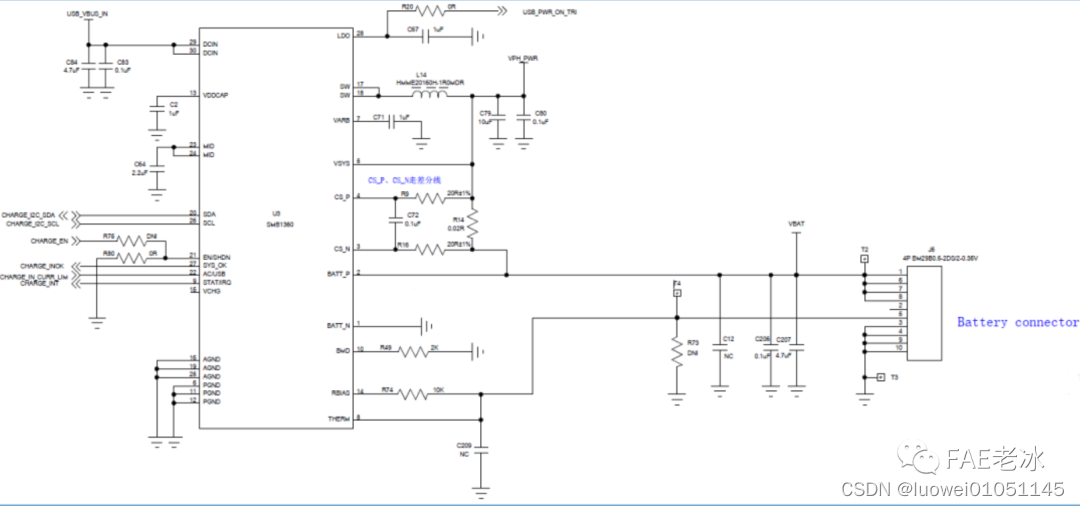

SMB1360 是一种开关式可编程的锂离子/锂聚合物电池充电器和高精度电量计芯片。该装置提供了一种简单有效的方式来给高容量锂离子电池充电,并提供电池的充电状态信息。该开关充电器装置能够通过检测最大交/直流适配器稳定输出电流自动调整输入电流水平,从而自动匹配外部适配器。降压转换器结构有效地将输入电流倍增,以提高锂离子电池的充电速率。充电控制包括限定值、涓流充电、预先充电、恒流/恒压充电、浮动电压和终止/安全设置。
SMB1360 设备还提供了电池和充电器和输入电路保护功能,如过流,过压和热保护。还提供了缺失电池检测功能,以检测电池缺失的条件。STAT 输出可用于向系统提供充电状态信息。工作温度在-30℃到 85℃间。

4.1.2  电源管理 PM8916

在这里插入图片描述
PM8916 将无线手持设备的电源管理、综合管理和用户界面支持功能集成到单个混合信号集成电路中,其多功能设计适用于多模式、多频带电话和其他无线产品中。

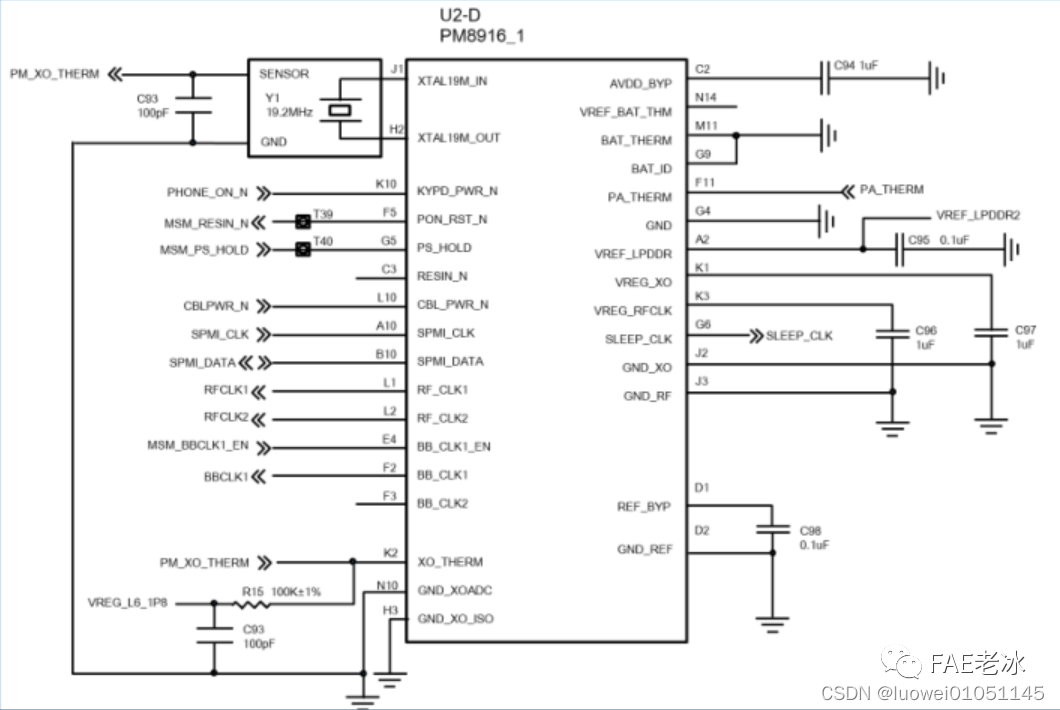

U2-D 为 PM8916 中控制和时钟管理模块,PHONE_ON_N 为开关机引脚。
在这里插入图片描述

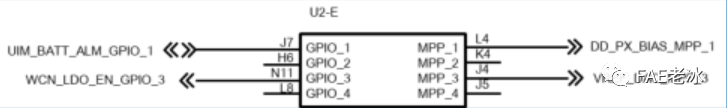

U2-E 为输入/输出(GPIOs)和多用途管脚(MPPs)模块。

在这里插入图片描述
U2-G 为 PM8916 的 LDOs 电路模块。
在这里插入图片描述

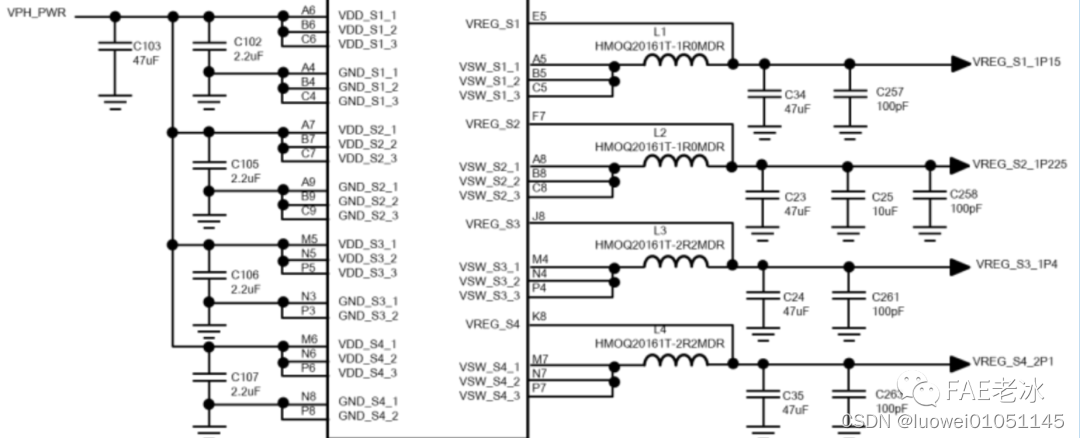

U2-F 为 PM8916 的开关电源(SMPS)电路部分。
在这里插入图片描述

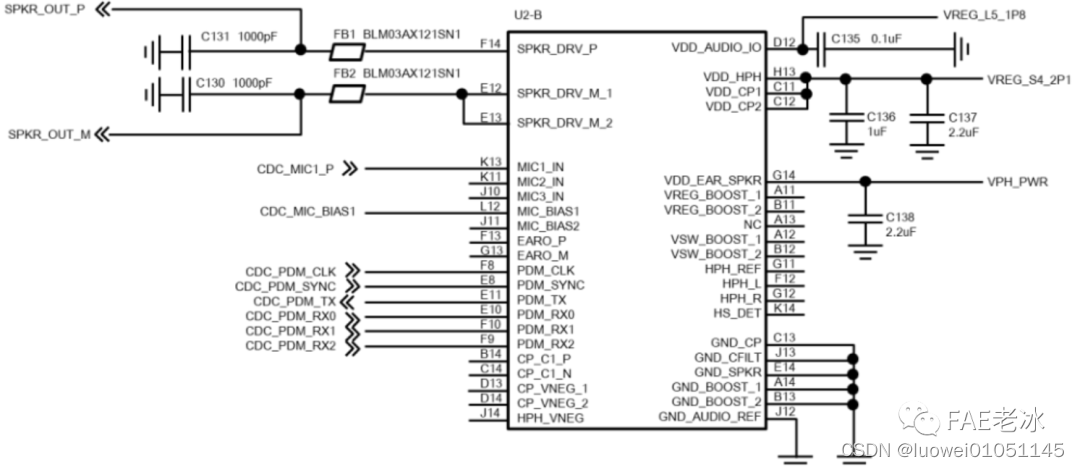

U2-B 为 PM8916 的音频处理模块。

4.1.3 显示屏显示供电芯片

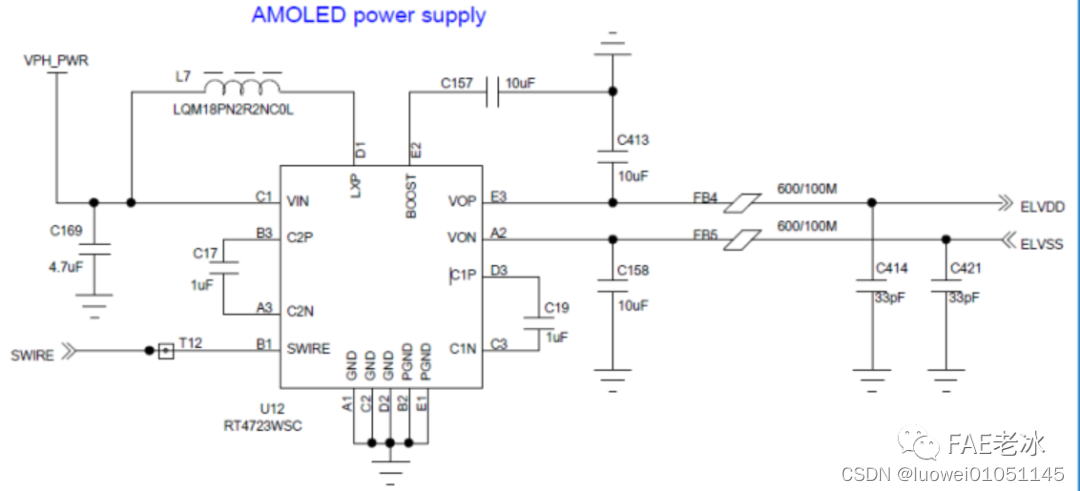

RT4723WSC 是一个显示屏显示供电芯片,负输出电压可以通过 SWIRE 接口协议从-0.6V 到 -2.4V 间以每步长 100mV 电压调节,固定 4.6 V 正电压输出,RT4723WSC 输入电压范围为 2.5V 到 4.6V,输出电流可达 30mA。
在这里插入图片描述

4.1.4 无线蓝牙、WIFI 芯片

WCN3620 集成了三种不同的无线连接技术,成为一种适合用于手机和其他移动设备的装置:

   ⑴ 符合 IEEE 802.11 b/g/n 规范的无线局域网( WLAN )

   ⑵ 符合蓝牙 4.0 规范版本(BR/EDR+BLE)的蓝牙功能

WCN3620 是一个高度集成的集成电路,由调制解调器集成电路处理,以创建一个无线连接解决方案,减少元件数量和 PCB 面积。芯片采用低功耗 65nm 射频 CMOS 制造技术,适用于对功耗和性能有要求的电池操作设备。

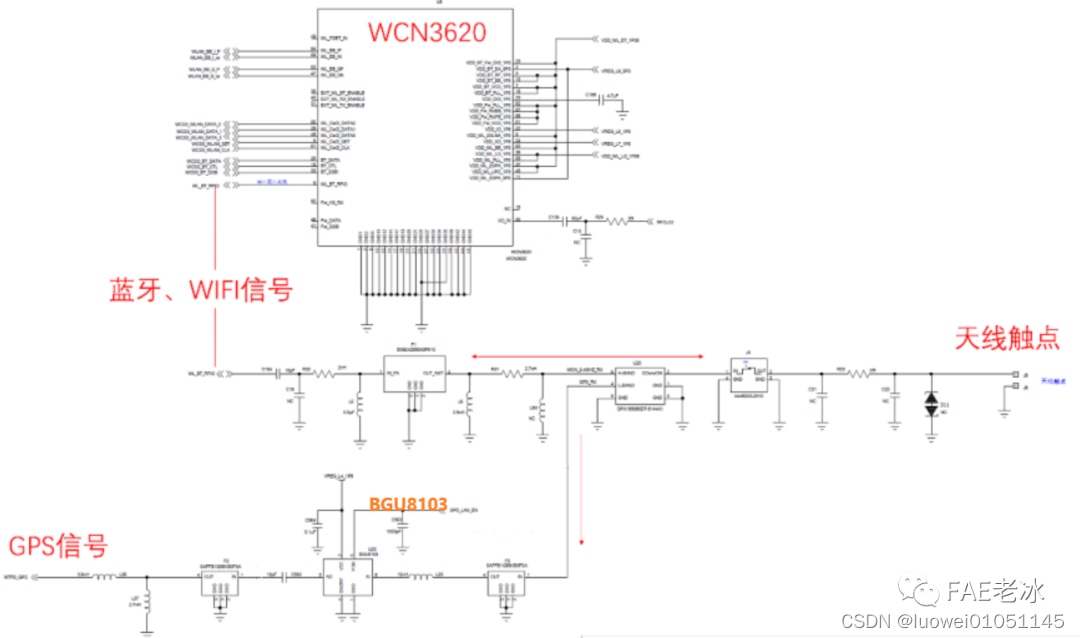

在蓝牙 WIFI GPS 三合一天线中,因为 GPS 信号处理不是由 WCN3620 处理,所以接收的 GPS 信号经过双工器再进行滤波放大后,进入射频收发器 WTR2965。
BGU8103 是一个具有超低电流和低噪声的 GPS 信号放大器。
在这里插入图片描述

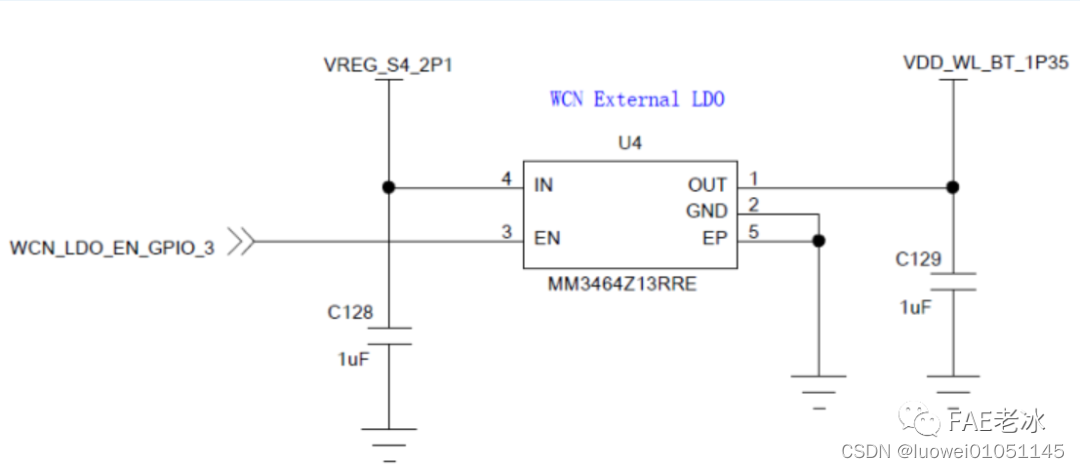

外部 LDO 供电芯片 MM3464 是一个低功耗、 高纹波抑制比、 高速响应的稳压器,可为 WCN3620 提供稳定的电源。
在这里插入图片描述

4.1.5 六轴传感器

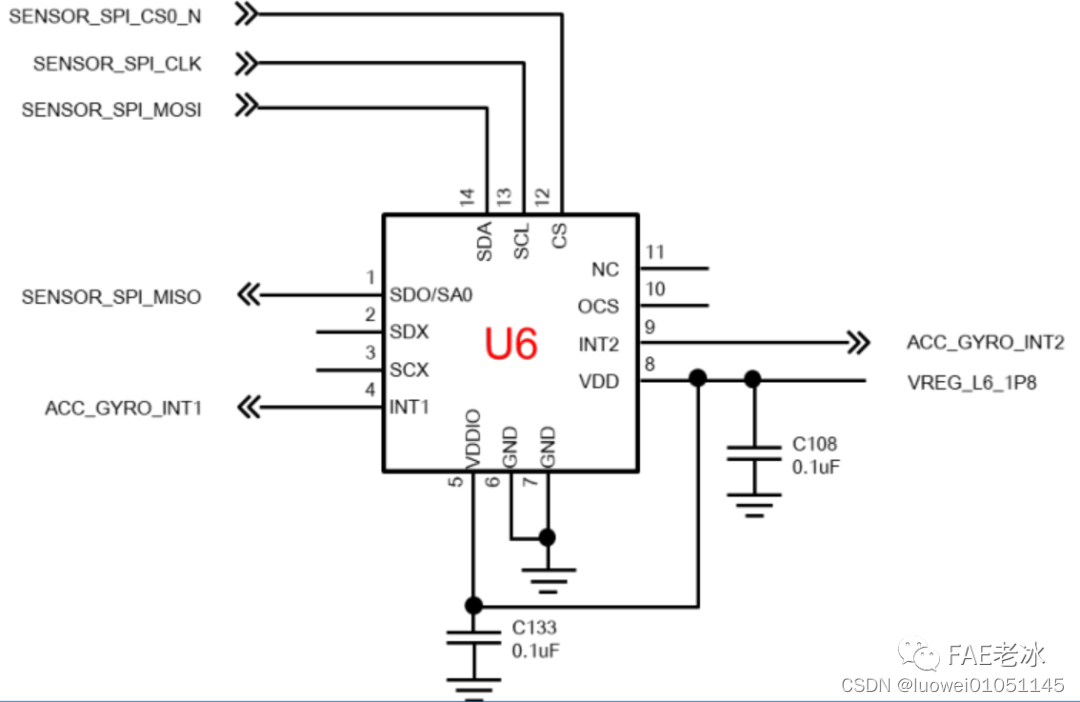

LSM6DSLTR 是一个加速度计与陀螺仪,可在 0.65mA 的高性能模式下工作,并始终支持低功耗特性,为消费者提供最佳的运动体验。
在这里插入图片描述

4.1.6 射频模块
手表通信模块主要由射频收发器/功率放大模块/滤波电路/前端模块/天线组成。
在这里插入图片描述

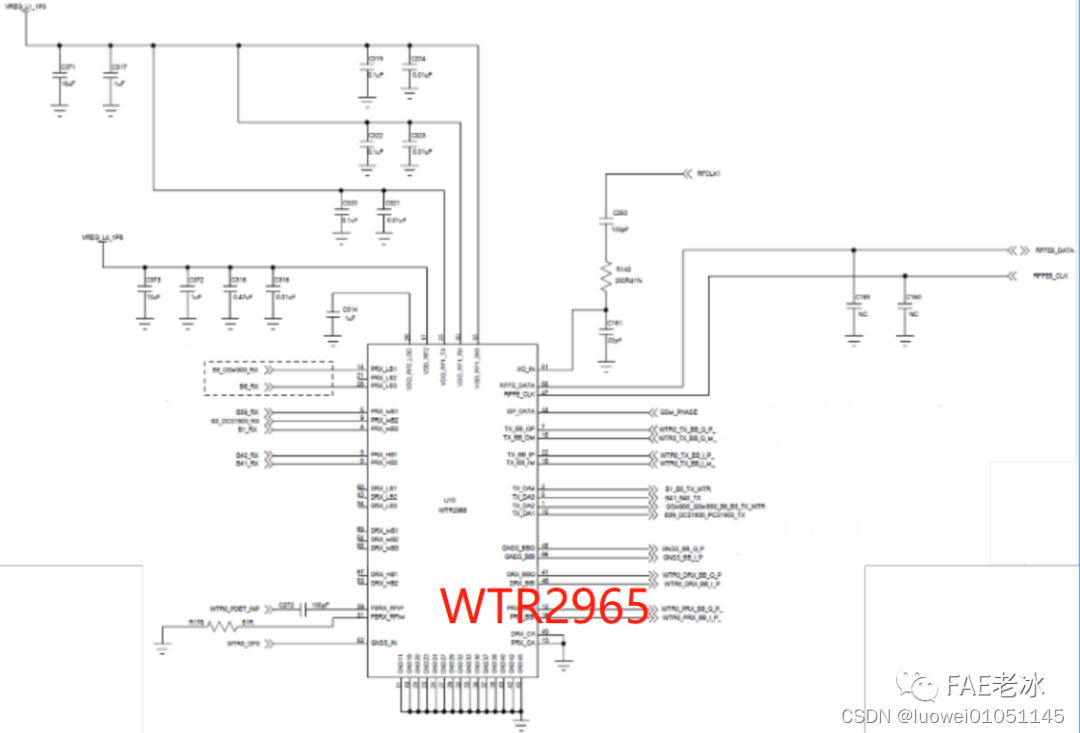

WTR2965 是一个射频收发器,用于处理射频信号的接收和发射。
在这里插入图片描述

SKY77643 是五模前端实现的关键模块。作为一种混合多模多频功率放大器模块,SKY 77643 支持 3G/4G 网络,可在 WCDMA、TD-SCDMA 和 LTE 模式中高效运行。该模块包括用于低频、高频和中频的 WCDMA/LTE 模块,一个多功能控制( MFC)块和 RF输入/输出端口;高度集成的特性可最大限度地减少外部组件。
在这里插入图片描述

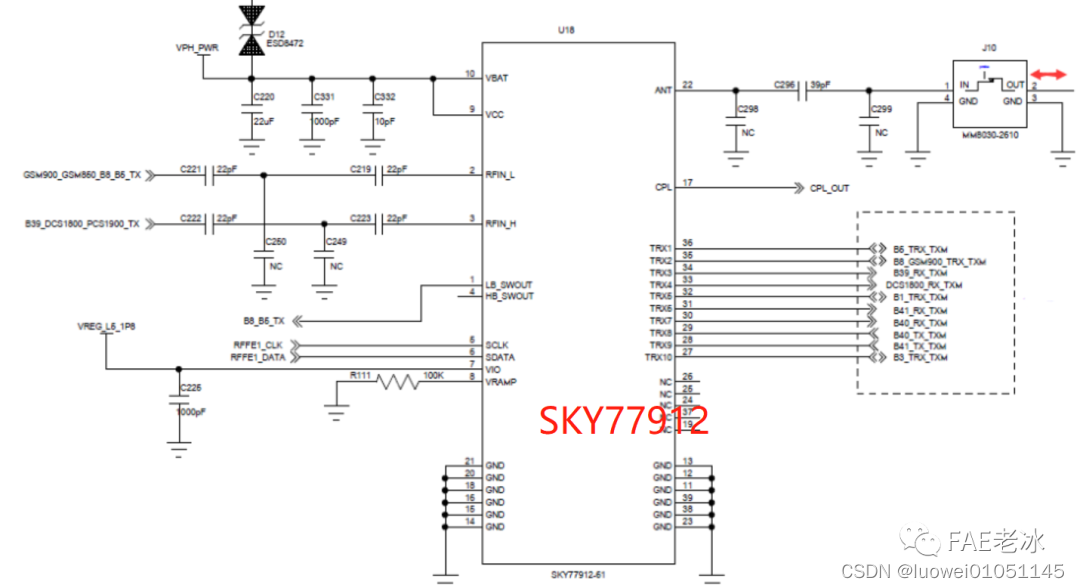

SKY77912 是一个收发前端模块( tx / rx FEM ),提供完整的传输-天线和天线-接收saw 滤波器解决方案,即外部接多个滤波电路。VPH_PWR 为输入电源,VREG_L5_1P8为 LDO 电源输入,SKY77912 的 22 脚连接天线。
在这里插入图片描述

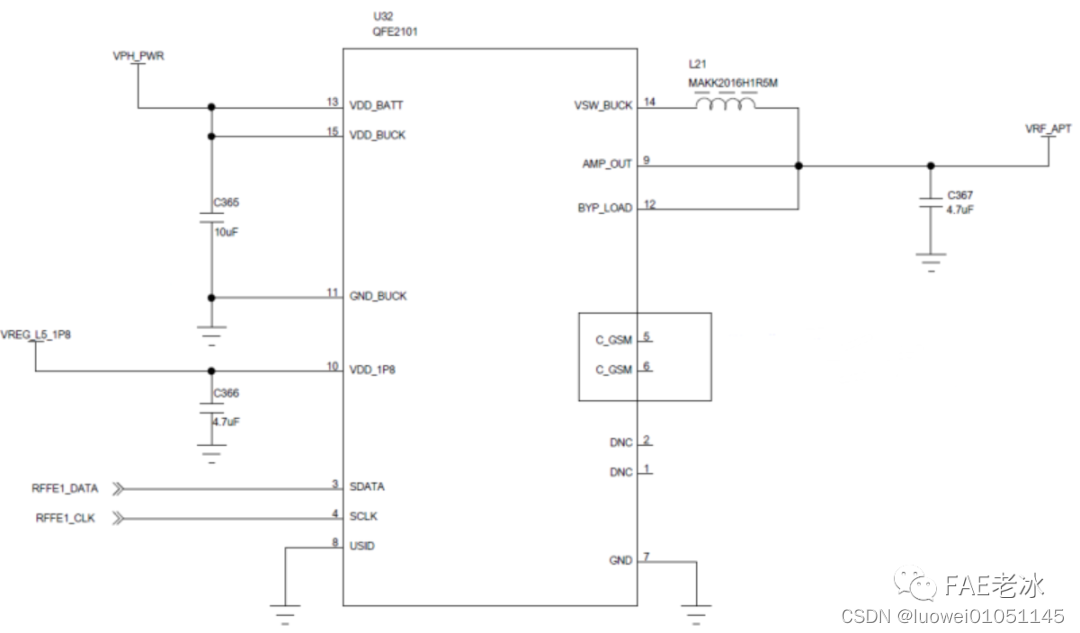

QFE2101 是一个功率管理集成电路,它实现了电源跟踪技术作为整体射频前端解决方案的一部分,支持 APT 技术,实现电池功率及效率的最优控制。VPH_PWR 为电源,由 IC 的 13 和 15 脚输入;VREG_L5_1P8 为 LDO 电源;RFFE1_DATA 为数据信号脚,RFFE1_CLK 为时钟信号脚;VRF_APT 为输出电源,输入到 SKY77643 放大模块。

4.1.7 SIM卡座
在这里插入图片描述

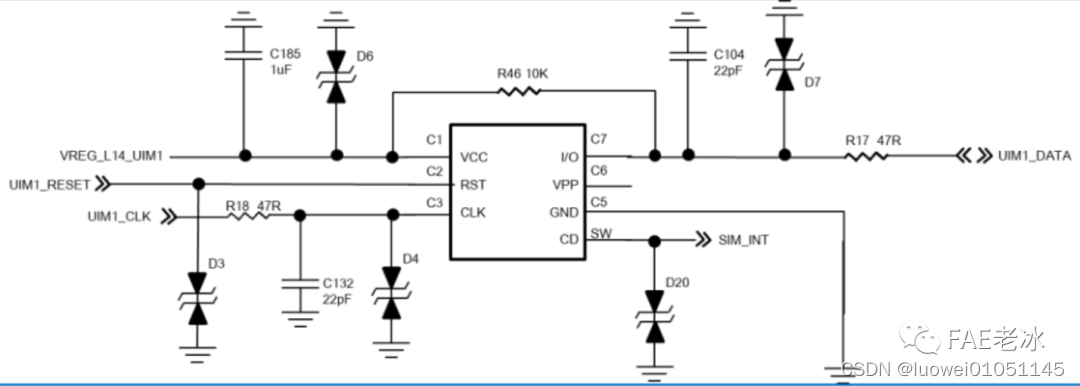

SIM 卡座和之前的 Y 系手表相比多了一个 SIM_INT 功能,主要用于热插拔功能,可不关机插拔电话卡。VCC 是电源脚,RST 是复位信号脚,CLK 是时钟信号脚,I/O 是数据信号脚,VPP 是编程用的引脚,GND 接地,CD 即用于 SIM_INT 功能的引脚。

4.1.8 USB接口
在这里插入图片描述

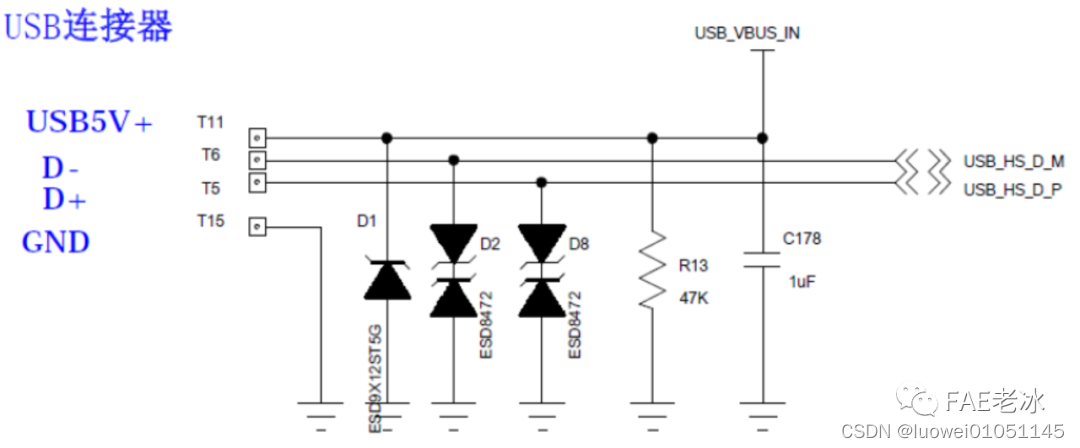

用于连接数据线充电和烧录系统。USB 5V+为外部输入电源电压,D-和 D+为 USB数据引脚,GND 接地。D1 防止瞬间输入电压过高,避免机器因高压损坏;D2 和 D8 防止静电损坏数据传输功能。

2.2.9 麦克风、喇叭和马达连接电路
在这里插入图片描述

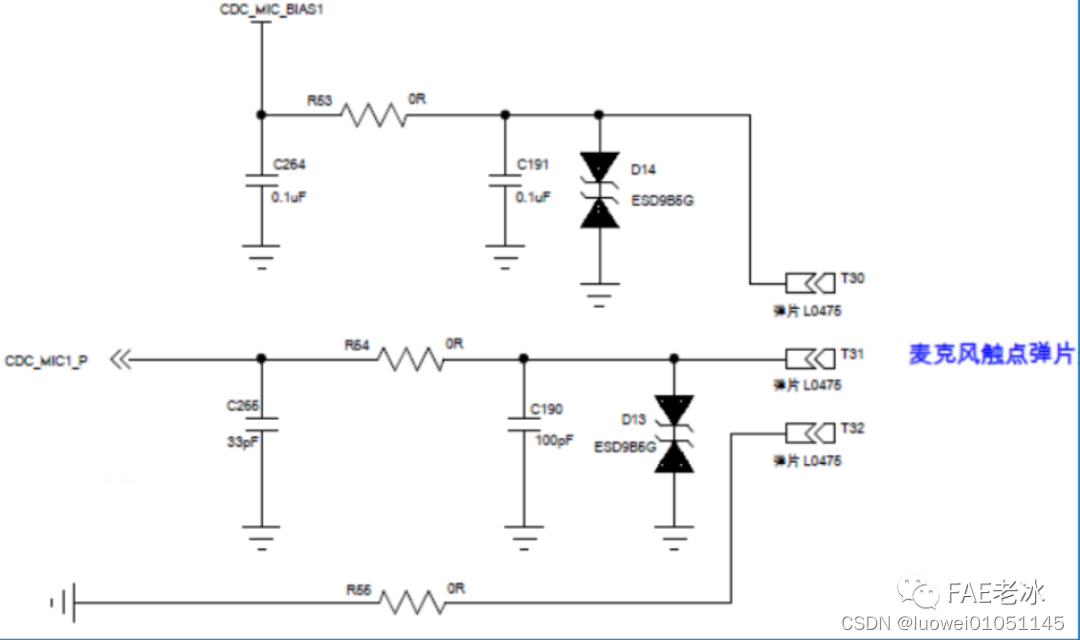

CDC_MIC_BIAS1 引脚提供偏置电压,CDC_MIC1_P 接收声音信号。
在这里插入图片描述

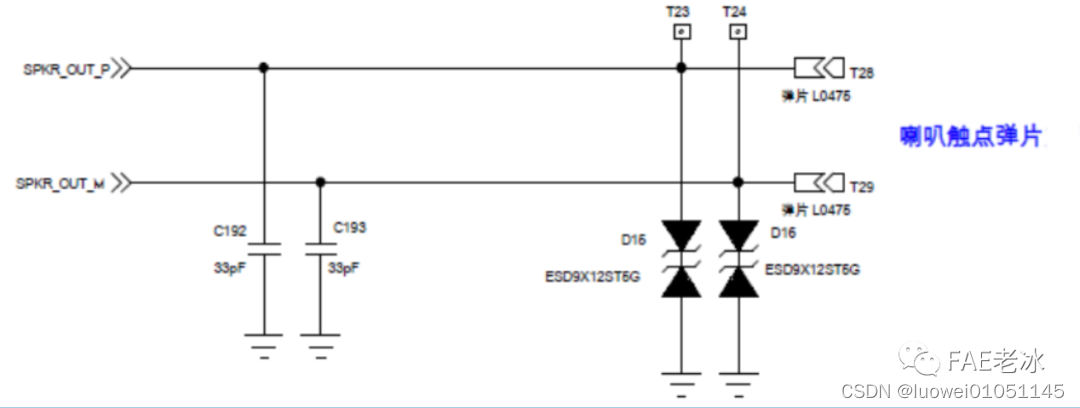

SPKR_OUT_P 和 SPKR_OUT_P 引脚连接喇叭,输出声音信号。
在这里插入图片描述

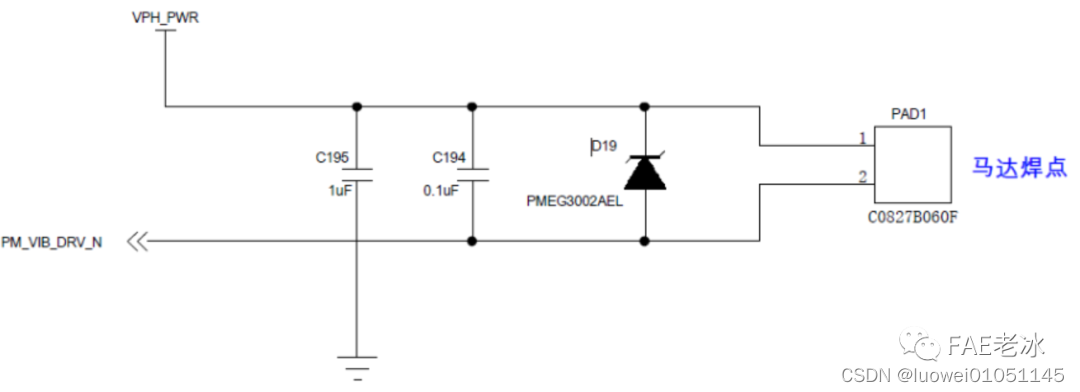

VPH_PWR 提供马达电源,PM_VIB_DRV_N 引脚控制马达工作。

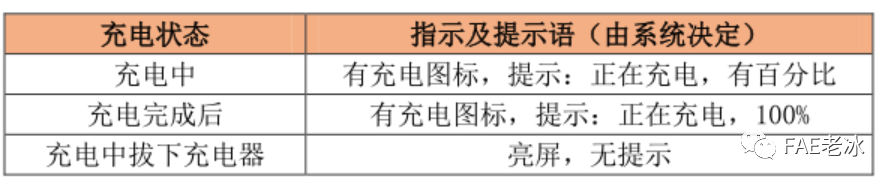

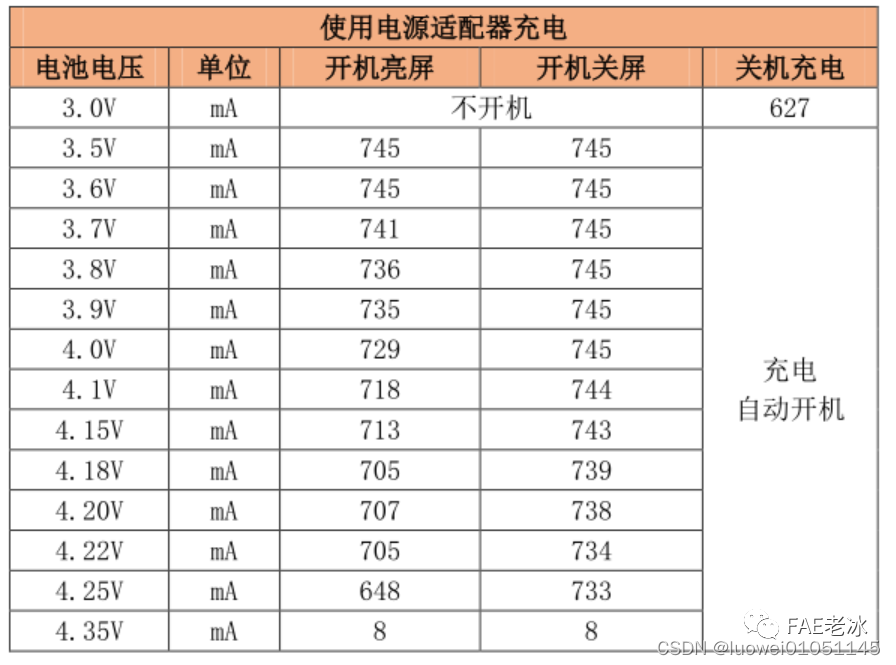

4.1.9 充电电流
在这里插入图片描述
在这里插入图片描述

本文从个人公众号转载而来,欢迎交流,欢迎关注个人公众号“FAE老冰”
