高通、麒麟平台和MTK手机平台都支持USB3.0设计,但是几个平台的设计差异比较大。如下做个总结对比,供需要人参考。
一.Qualcomm设计
Qualcomm基带上有USB3.0的两对差分线,另外Type-C正反插,一共8根走线。目前看客户都是直接从基带直连接到Type-C接口,当然中间需要加上防护器件。
市场上用高通平台做USB3.0的手机都有荣耀、OPPO、VIVO,他们的设计如下。
1.荣耀Magic4 pro Qualcomm SM8450 Snapdragon 8 Gen 1 (4 nm)

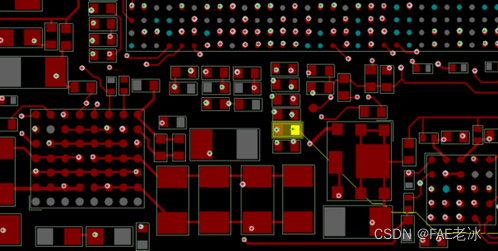

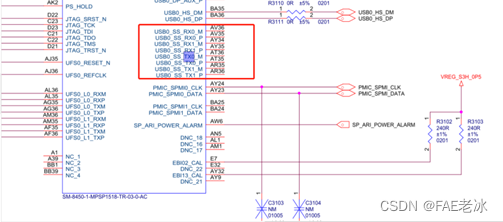

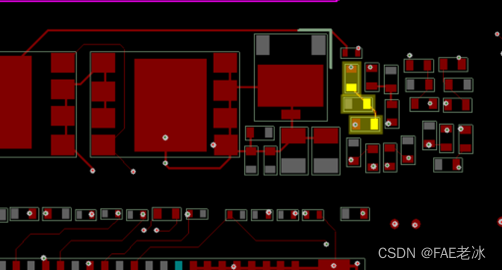

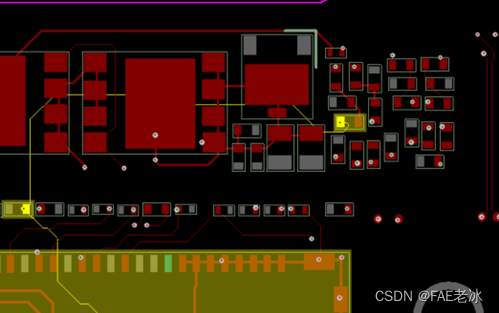

通过BTB接到Type-C 接口,BTB连接器处并联TVS,串联1颗电阻,基带侧串联小电容,之后接到基带TX/RX引脚。
2.OPPO Find X3 Pro Qualcomm SM8250-AC Snapdragon 870 5G (7 nm)

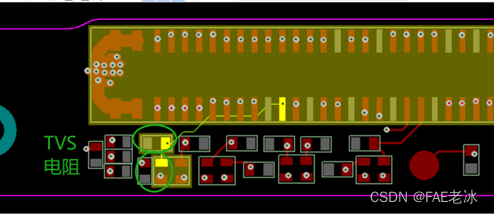

通过BTB接到Type-C 接口,BTB连接器处串联电容,并联TVS,串联电容,之后之后接到基带TX/RX引脚。
3.VIVO X70 Pro+ Qualcomm SM8350 Snapdragon 888+ 5G (5 nm)
VIVO有多款手机支持USB3.0,VIVO的设计方案还没有拿到,应该和OPPO和荣耀的差不多,后面拿到后在补充。
二.MTK MT6853/MT6873平台
MTK的参考设计看起来更复杂一些,MT6853/MT6873的参考设计如下:

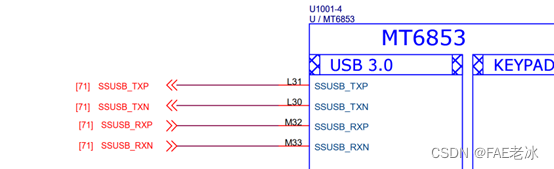

基带只有4根走线。
之后需要 USB 3.0转接驱动器IC PTN36241G和 USB3.0的高速2:1 数据开关FUSB340TMX。
最后连到Type-C接口。
目前没有看到使用MT6853/73平台做的支持USB3.0的手机,看到Find X5天玑版支持USB3.0,不知道是如何设计,不确定是否还需要转接驱动器IC PTN36241G和 USB3.0的高速2:1 数据开关。后面了解到在更新。
三.海思麒麟平台
华为P40 Pro使用麒麟 Kirin990 5G(7nm),看起来方案和高通的一样,基带有4对差分线,不需要转接驱动器IC G和 USB3.0的高速2:1 数据开关。
华为P40 Pro 设计如下。

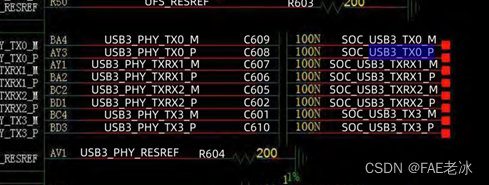

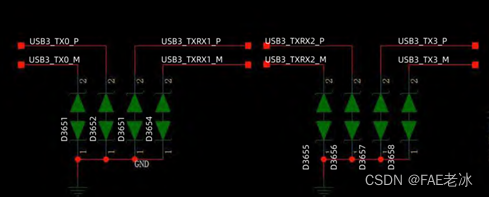

BTB侧并联TVS管,基带侧串联100nF电容。
