前段时间在调研折叠屏上用的限流开关,因为折叠屏上大部分都是用2块电池,2块电池的容量都不一样,限流开关主要用于折叠屏上双电池平衡。
有的人理解不加限流开关的话,两个容量大小不一样的电池,会出现过放或过充的问题,实际看下来加限流开关的不太多。个人理解因为充电最后阶段是恒压充电,比如限定4.4V充电,即使过充也不会把电压冲到超过4.4V,放电的时候有关机电压限定,放电也不会过放,大小容量不一样的电池并联在一起,电池之间会自己平衡。据说S那颗限流开关,因为市场上没有替代料,好像卖2美刀一颗。不过了解到国内已经有厂家配合客户开替代料,相信价格很快就能打下来。
另外看到的一点是,折叠屏方案充电共功率虚标的更厉害,明明充电方案最大功率根本没那么大。
1.HW

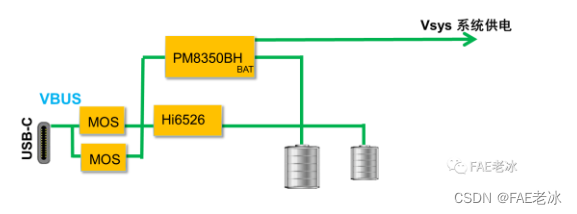

P50 Pocket 40W。目前看到的是两块电池没有加限流开关。

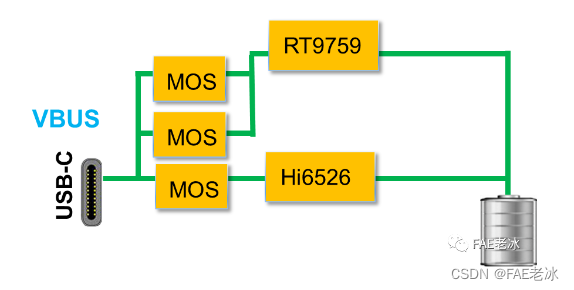

Mate X2 55W。目前看到唯一的折叠屏单电芯方案方案,单电芯不用功加限流开关。
2.M
M的两代折叠屏虽然主平台不同,但是充电方案竟然是一模一样的,看来充电方案是套娃的。

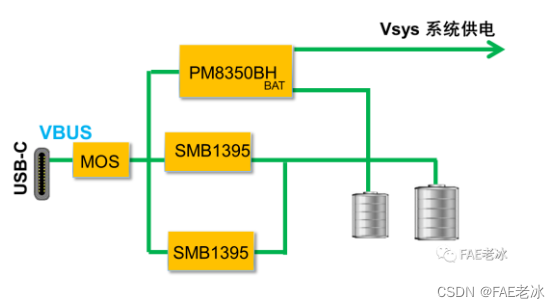

MIX Fold 67W
MIX Fold2 67W
3.Ho

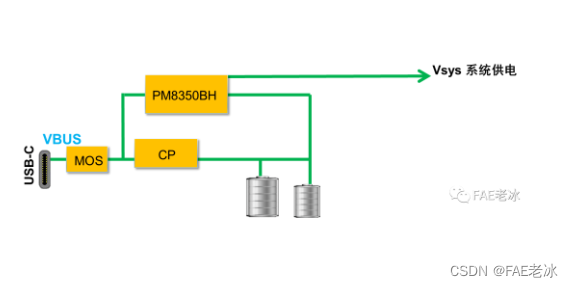

Magic V 66W,没有加限流开关。
4.O

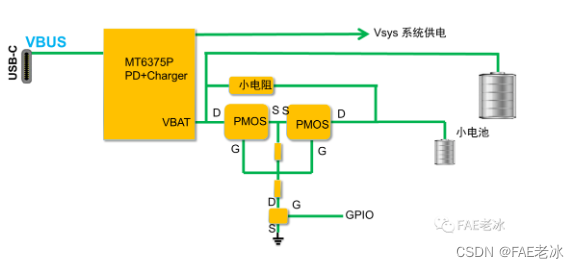

Find N2 Flip 44W,看起来是自己用PMOS做限流开关用。但是两个PMOS两端又有一个小电阻直连,方案怎么用的根本理解不了。

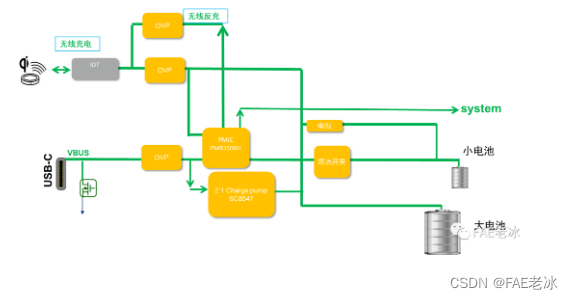

Find N 33W+15W ,有加限流开关,型号和韩国S用的一样。
5.V

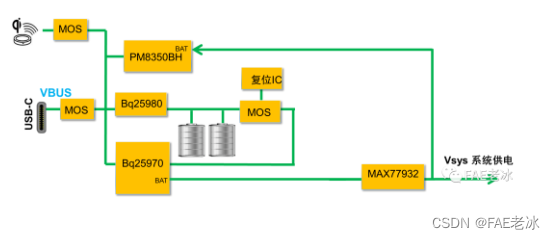

X Fold 66W+50W,第一代折叠屏没有用限流开关。他的充电方案特别之处是没有用PM8350BH的 VPH_PWR,反倒是用了Bq25790的VSYS给系统供电。

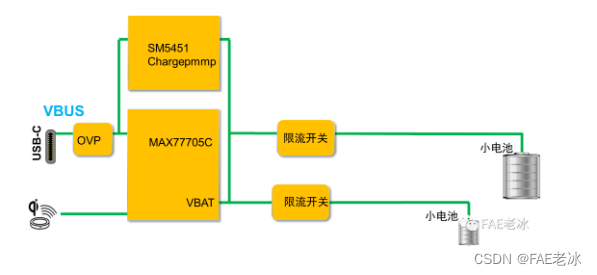

6.S

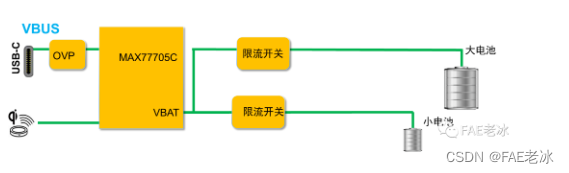

Z Flip 5G 15W+9W,用自家的限流开关。

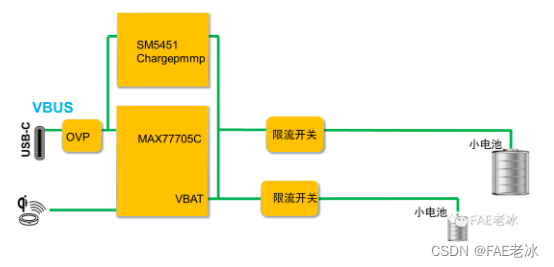

Z Flip4 25W+15W ,用自家的限流开关。
Z Fold3 25W+11W ,用自家的限流开关。
7.Mo

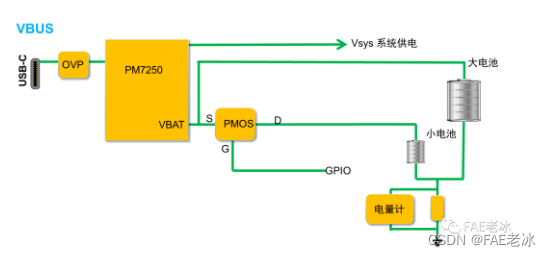

Razr 5G 15W,用一颗PMOS串联在小电池通路上做开关。
Razr 2019 15W,用一颗PMOS串联在小电池通路上做开关。
