地下管线管网三维建模系统MagicPipe3D

        地下管网是保障城市运行的基础设施和“生命线”。随着实景三维中国建设的推进，构建地下管网三维模型与地上融合的数字孪生场景，对于提升智慧城市管理至关重要！针对现有三维管线建模数据差异大、建模交互弱、模型效果差、缺乏语义信息等缺陷，从底层开发了参数化三维管网建模系统MagicPipe3D。

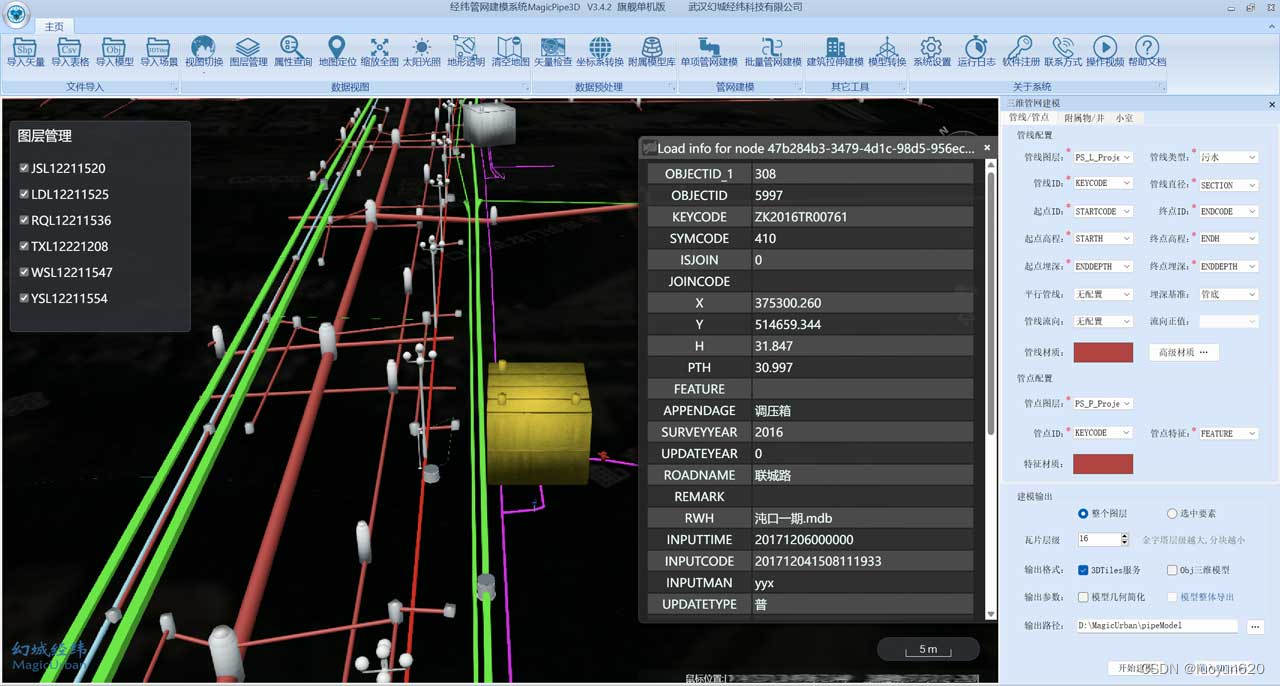

        经纬管网建模系统MagicPipe3D，自主安全可控，本地离线参数化构建三维管网模型（管道、接头、附属物等），输出标准3DTiles、Obj等格式，支持Cesium、Unreal、Unity等引擎可视化查询分析。MagicPipe3D具有以下特点：
       （1）安全：系统本地化单机运行，不上传数据不受网络影响，国产自主可控；
       （2）灵活：支持多种数据输入、坐标转换和参数配置，满足不同用户需求；

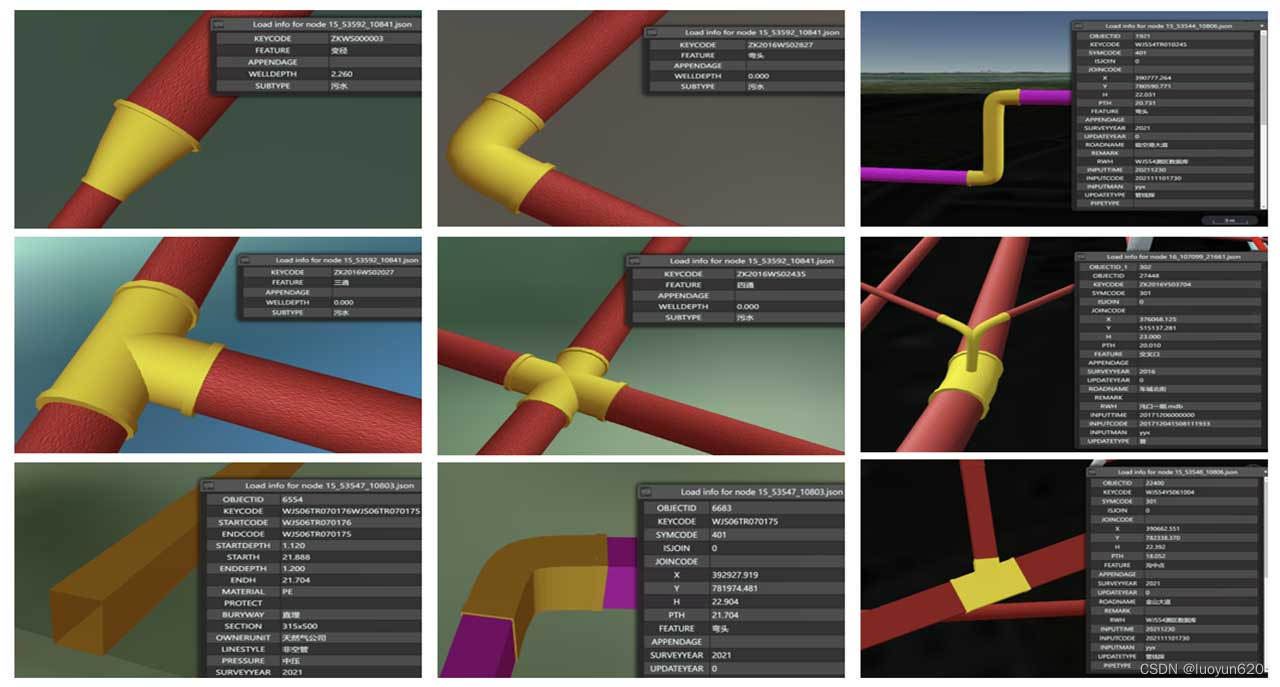

       （3）精细化：支持各种复杂管道接头构建算法，以及丰富的附属物模型库，实现管道、接头、附属物立体衔接，并绑定语义信息；
       （4）高效：融合实例化、几何简化、多级索引等机制，实现一键快速自动建模，同时也保证模型的高效渲染。

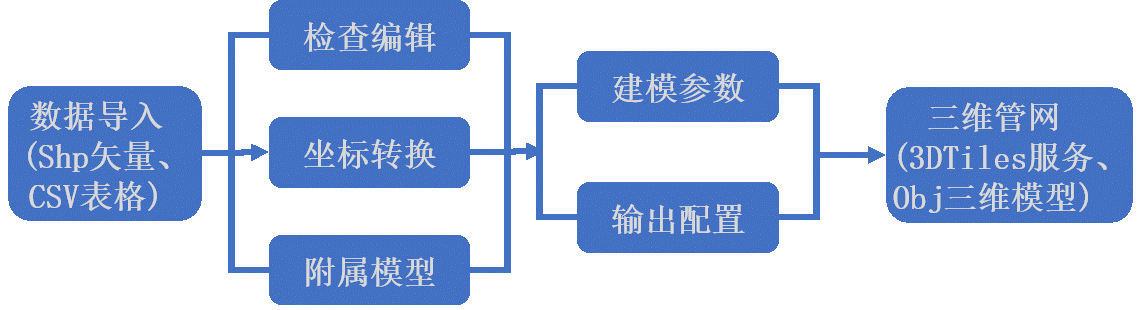

       MagicPipe3D整体流程包括：数据输入、数据预处理、建模配置、结果输出。

       （1） 数据输入：支持Shapefile矢量和CSV表格两种数据格式输入，最少需要输入一组管线和管点数据才能进行建模。Shapefile矢量应为标准格式，包括坐标系、几何矢量、属性表等信息，其中属性表字段名称需为英文字母。CSV表格通过配置相关基础字段和坐标系转化为Shapefile，然后导入。

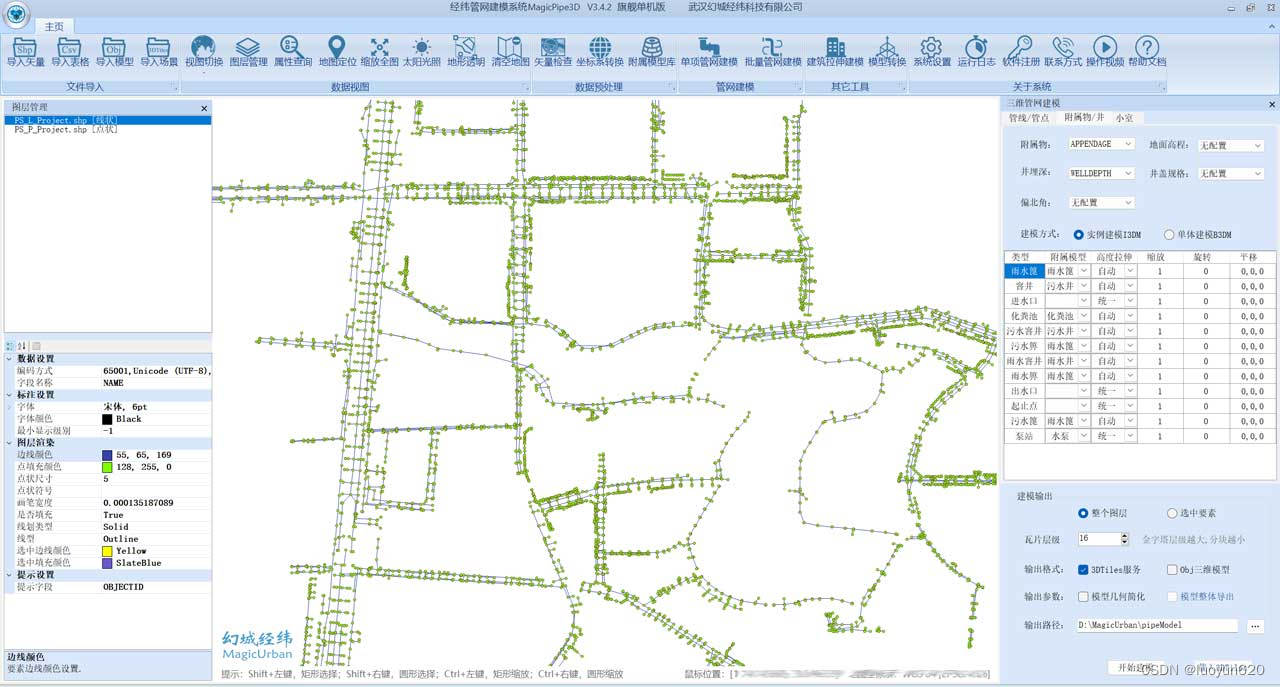

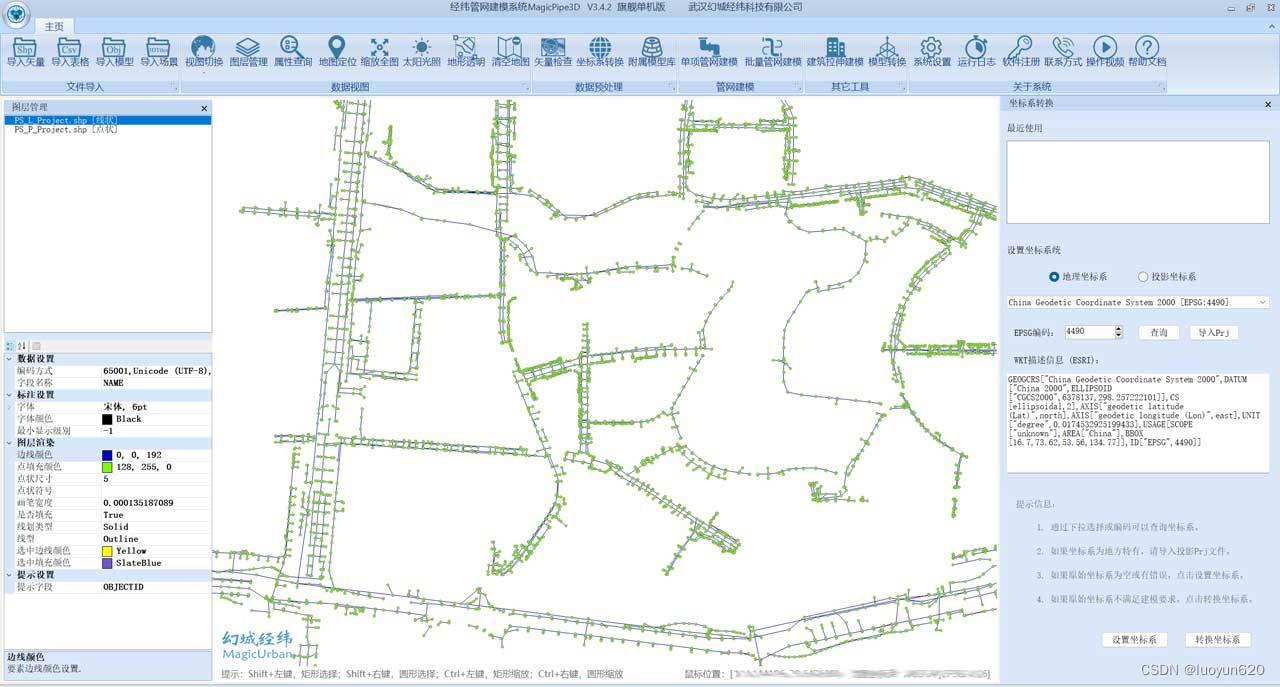

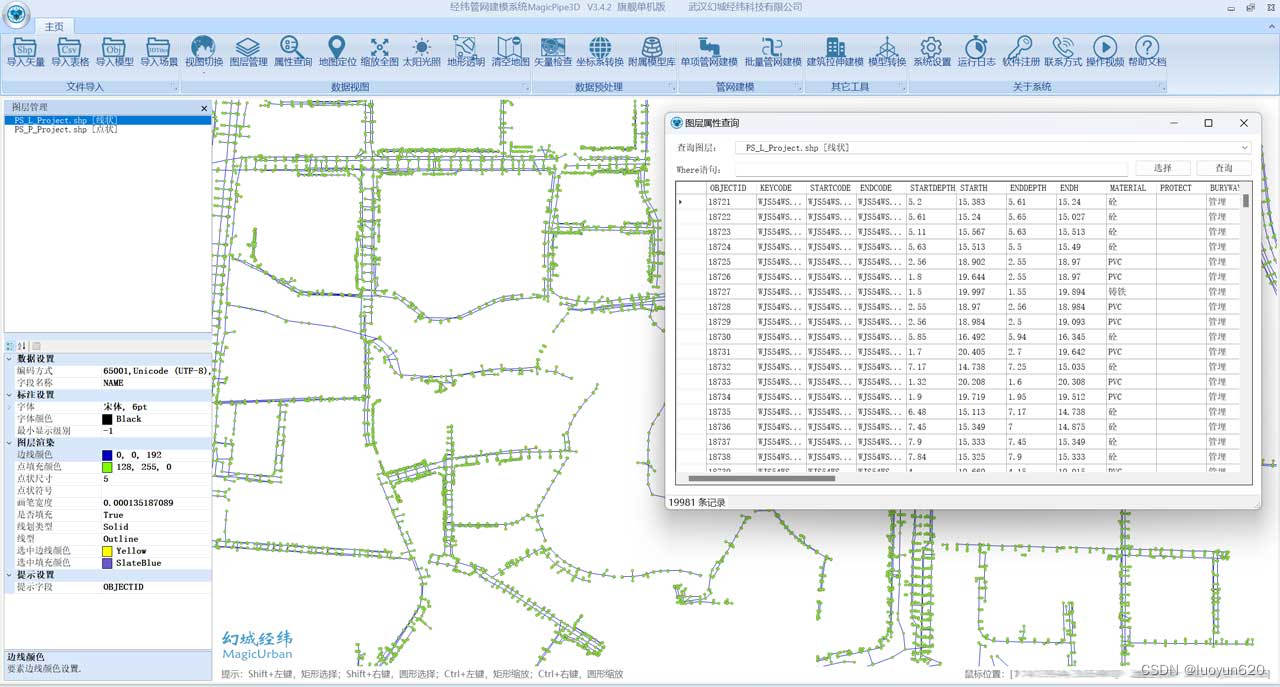

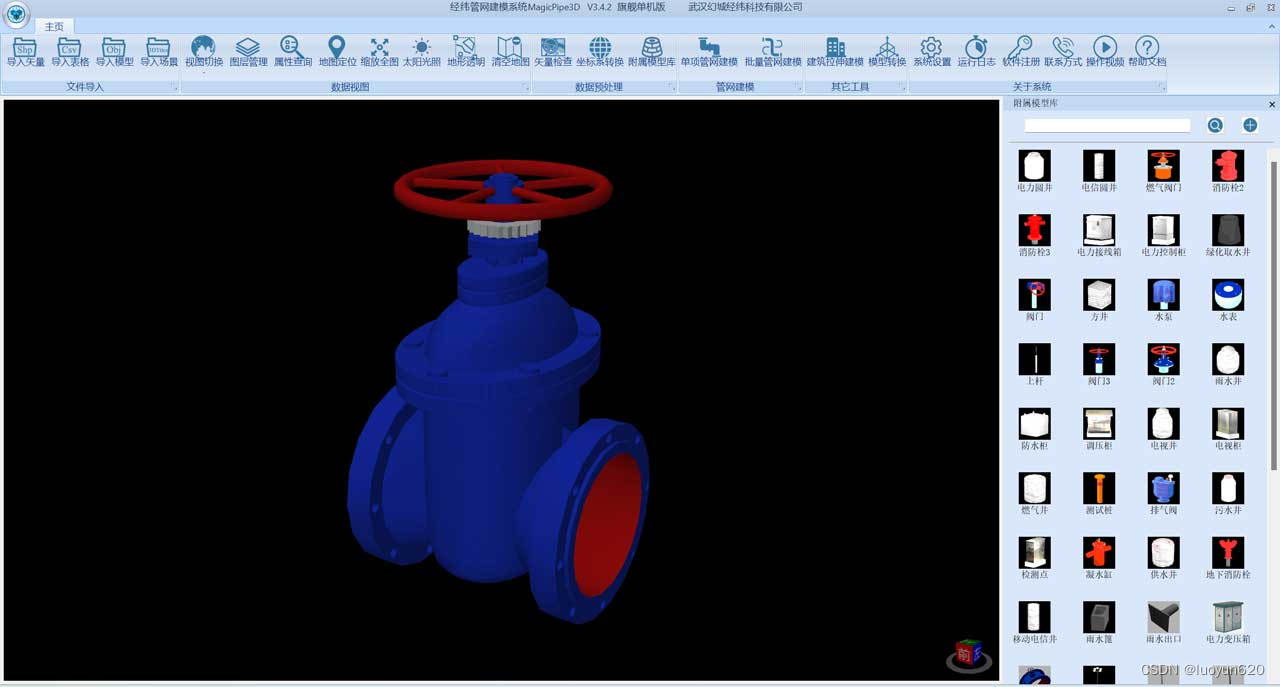

       （2）数据预处理：包括数据检查、数据编辑、坐标转换、附属模型等操作。数据检查基于配置参数，进行完整性、属性、拓扑等检查；数据编辑支持新建管网图层，也支持新增、删除、修改管线管点要素；坐标转换可以根据需要将输入Shapefile转换为其它地理或投影坐标系，支持地方坐标系Prj导入；附属模型系统内嵌常见地下管网附属模型库，用户可以点击对应模型导入三维局部视图查看，同时用户也可以导入自有附属模型进行扩充。

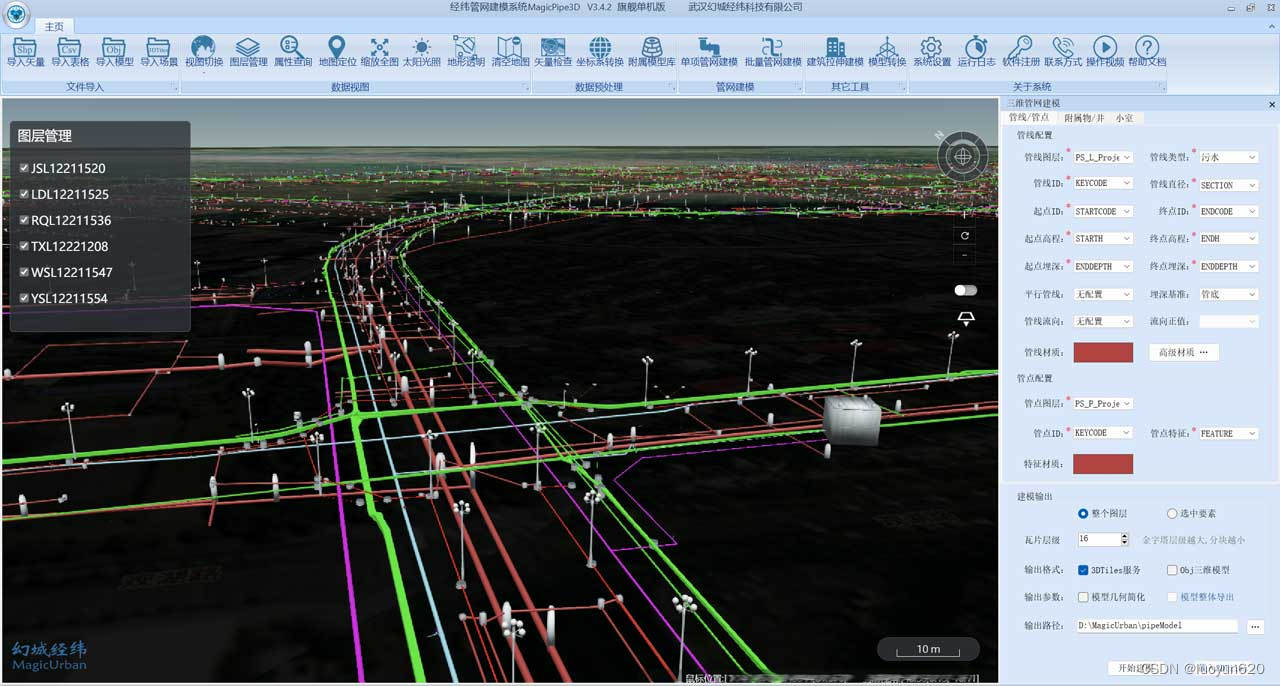

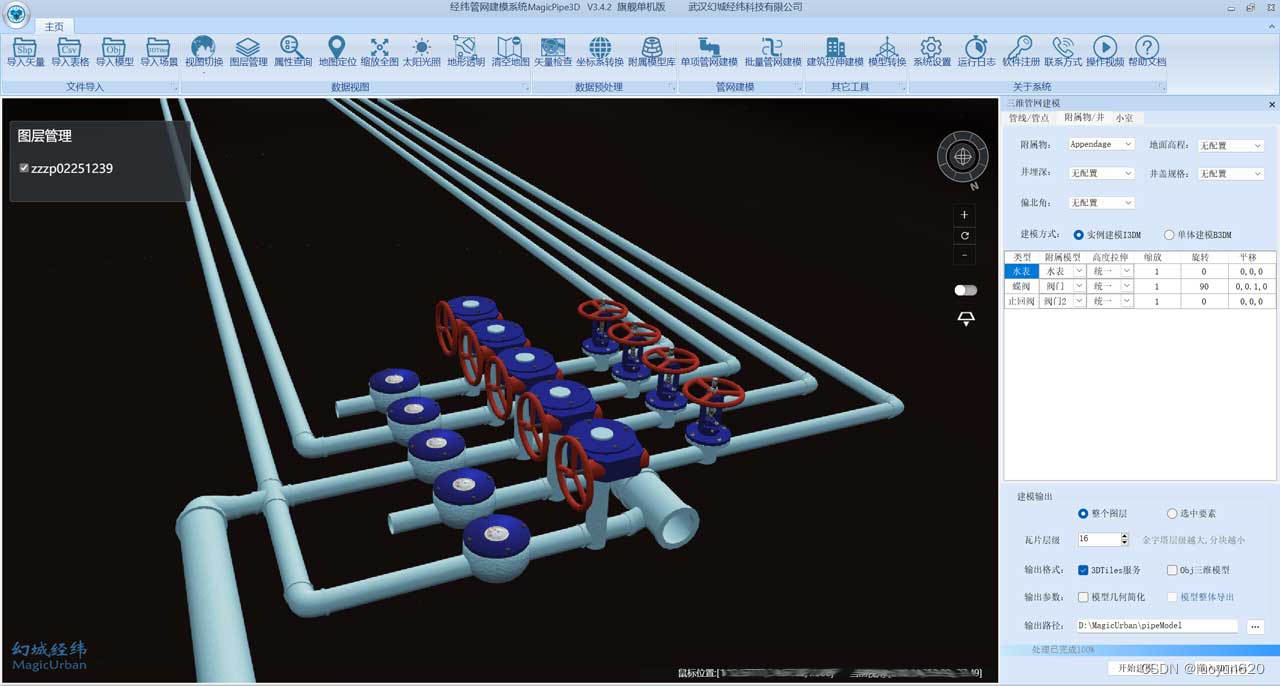

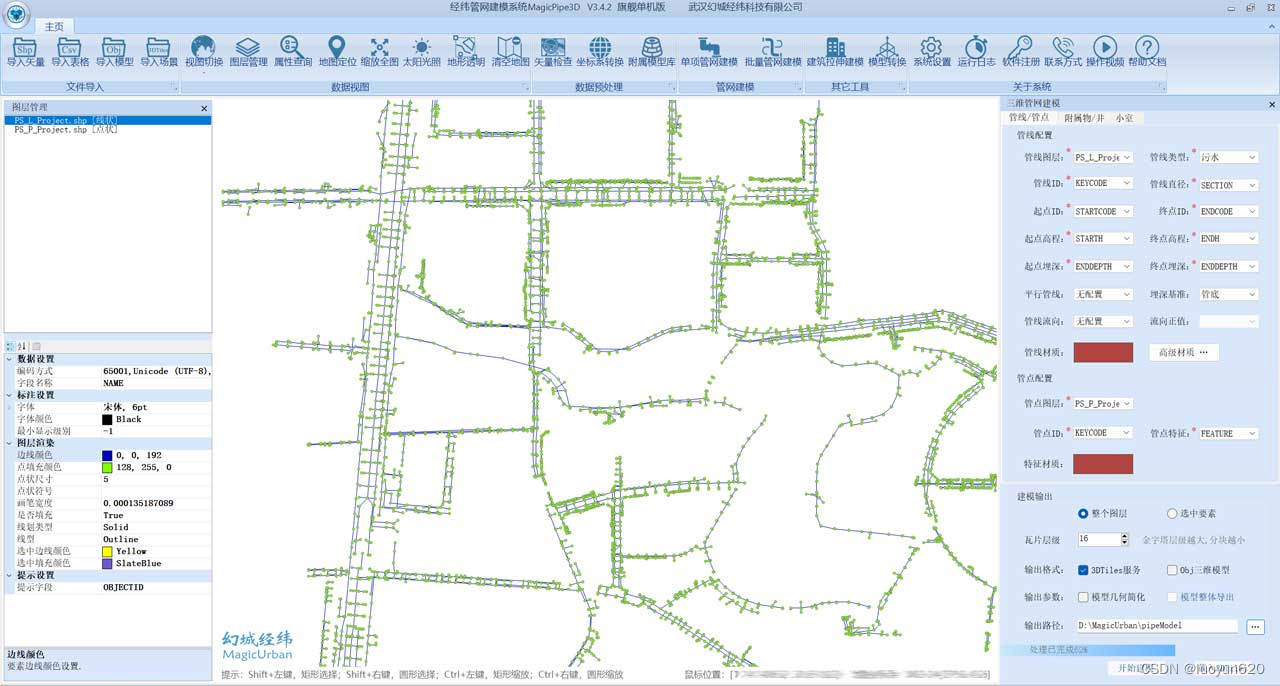

       （3）建模输出：包括建模参数配置和输出配置。建模参数配置，通过配置管线字段、管点字段、管道材质、附属物字段及其对应的附属模型等实现三维管网参数化建模；输出配置，主要配置输出三维模型格式、四叉树分块层级、几何简化、合并导出等参数，根据建模需求实现模型输出。

          经纬管网： http://www.magic3d.net
          欢迎下载试用！
