三相电路

三相电路

三相电路主要由三相电源、三相负载和三相输电线路三部分组成。

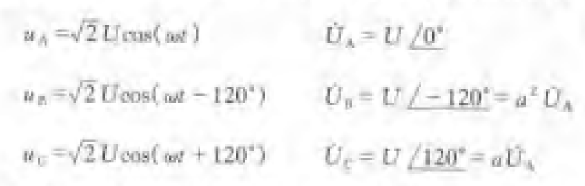

对称三相电源是由3个同频率，等幅值，初相依次滞后120°的正弦电源连接成星形或三角形组成的电源。

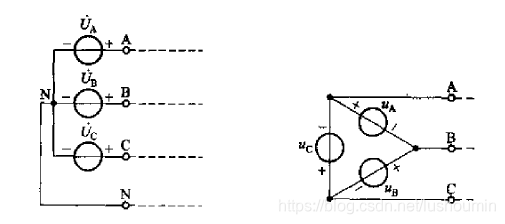

星形（左）和三角形电源（右）

对称负载是由3个阻抗相等的负载连接成星形或三角形的负载。

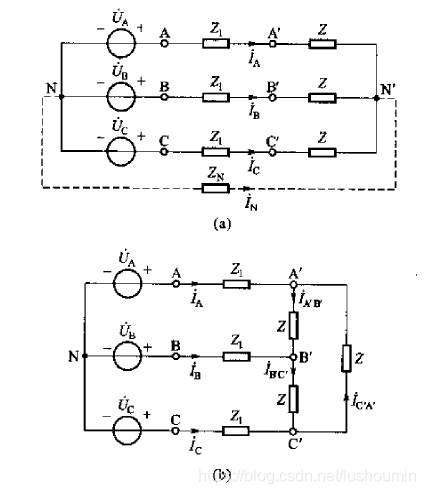

下面是列举两种对称三相电路

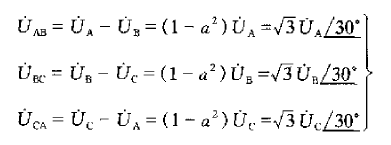

线电压（电流）与相电压（电流）的关系

流经输电线中的电流称为线电流。

各输电线线端之间的电压称为线电压。

三相电源中，每一相的电流称为相电流。

三相电源中，每一相的电压称为相电压。

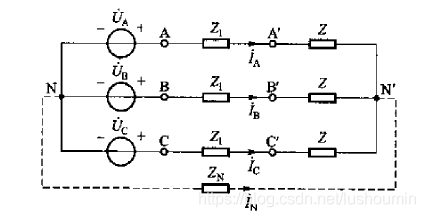

以星形电源为例进行分析

线电流：IA、IB、IC

线电压：UAB、UBC、UAC

相电流：IA、IB、IC

相电压：UA、UB、UC





三相电路的功率

在三相电路中，三相负载吸收的复功率等于各相复功率之和

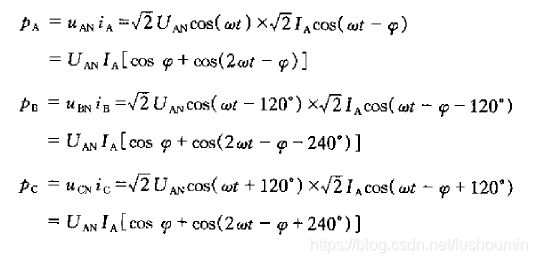

在对称三相电路中

上式表明，对称三相电路的瞬时功率是一个常量，其值等于平均功率，也叫瞬时功率平衡。
