本文探讨了三相半波可控整流和三相桥式全控整流电路的特性，指出后者在纹波因数和基波因数上的优势。基波因数对于系统效率至关重要，而纹波因数则影响电压质量。通过封装基波因数计算、纹波因数计算和同步触发电路为子系统，可以简化设计和提高模块化。当负载呈现阻感性时，建议使用续流二极管以消除负波形。在电感趋向无穷大时，基波因数得到改善。

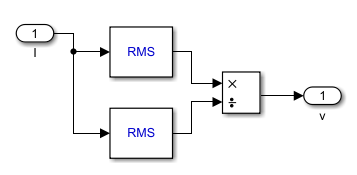

将基波因数计算电路封装成子系统（RMS上：基波有效值 RMS下：有效值）

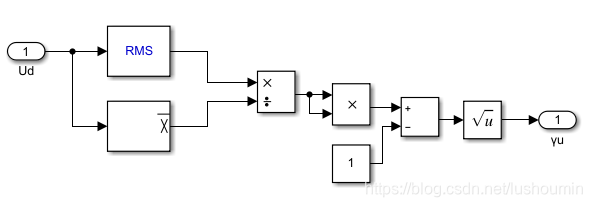

将纹波因数计算电路封装成子系统

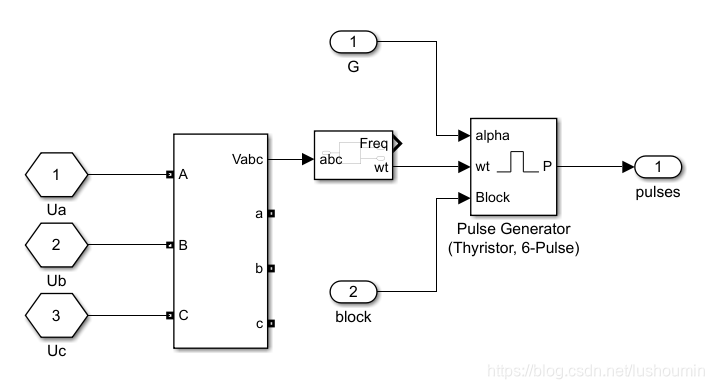

将同步触发电路，封装成子系统

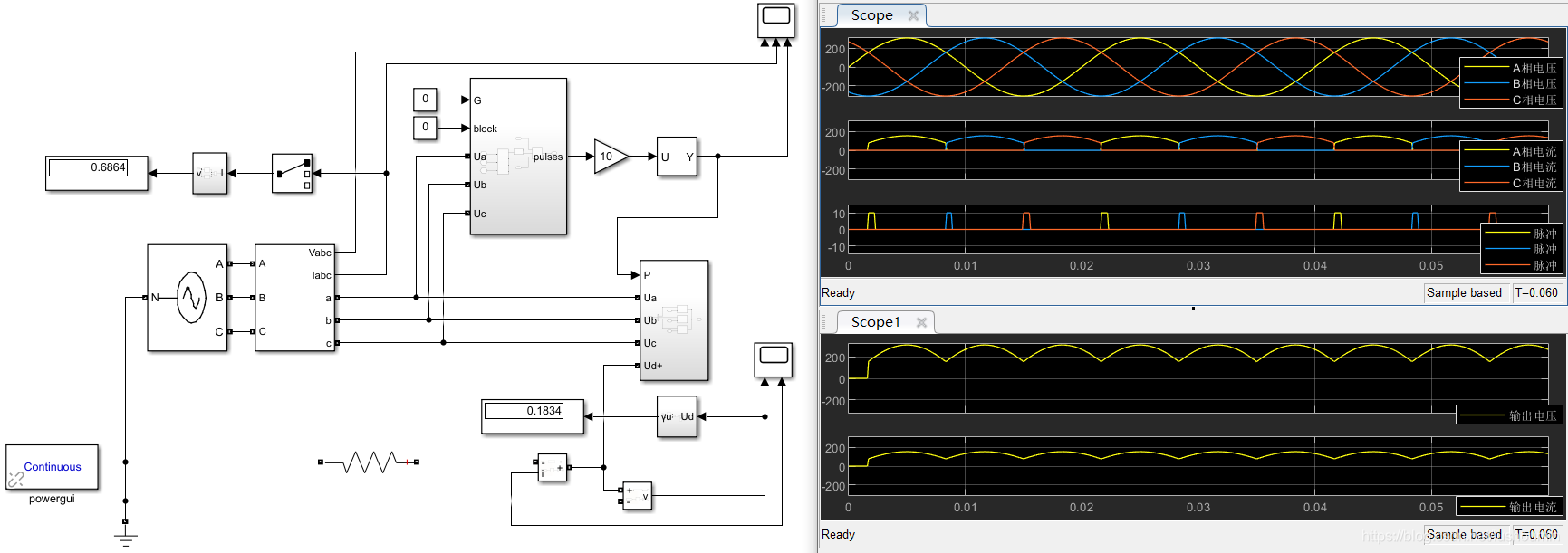

对比三相半波可控整流电路和三相桥式全控整流电路的波形。

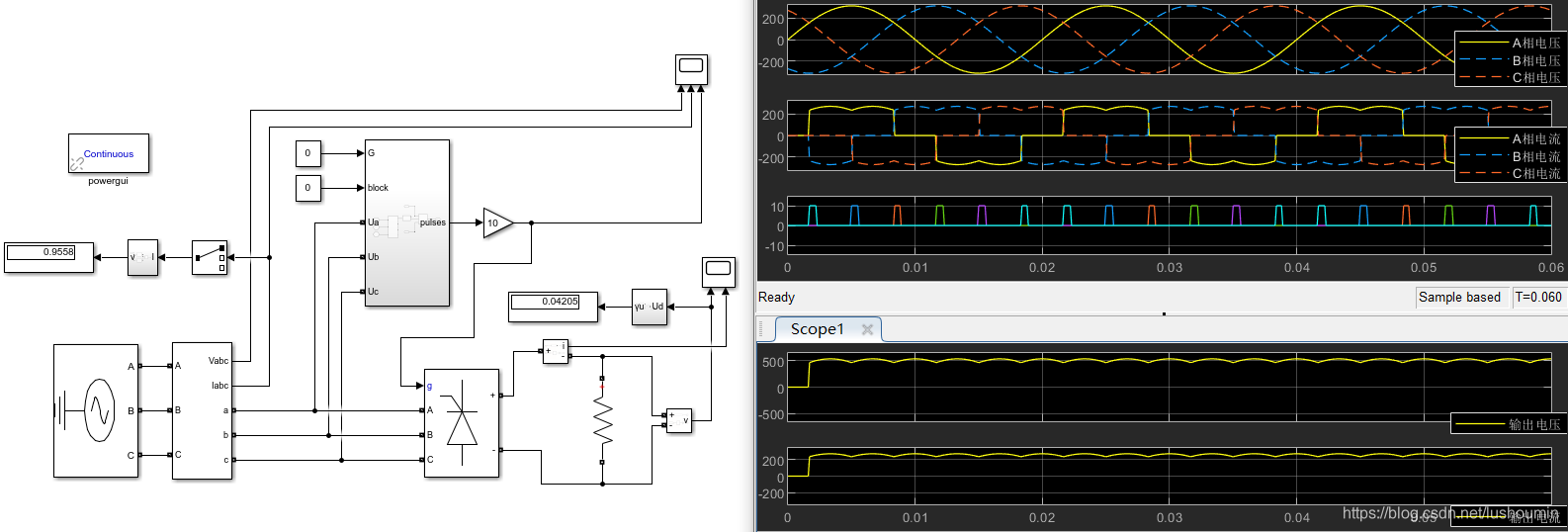

三相桥式全控整流电路，输出电压一个周期脉动六次，纹波因数为0.04205；明显好于三相半波可控整流电路的0.1834。（更好于脉动两次的单相桥式全控整流电路的0.487）
当α=0时，输出整流电压最大；增大α时，波形的面积减小，即整流电压减小；当α=120时，整流电压为0。所以电阻性负载控制角α的移相范围为0~120。当α≤60时，负载电流连续；当α＞30时，负载电流断续。

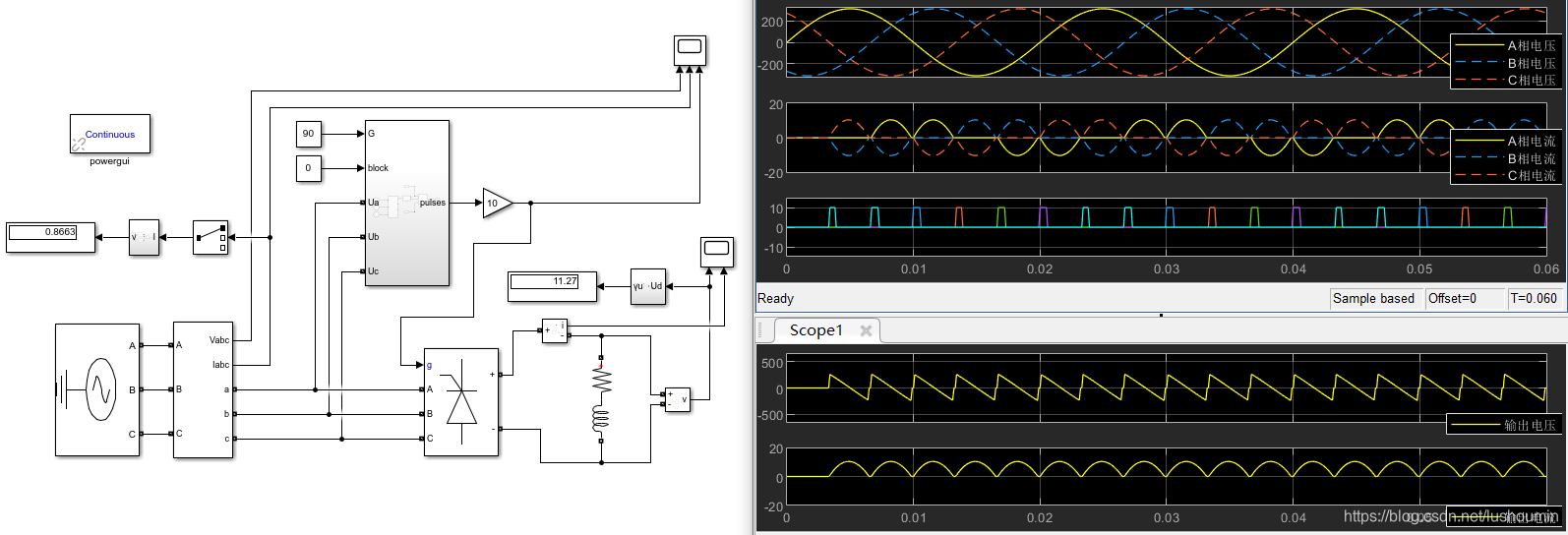

同样，当负载为负载呈阻-感性时，负载两端电压出现负值。

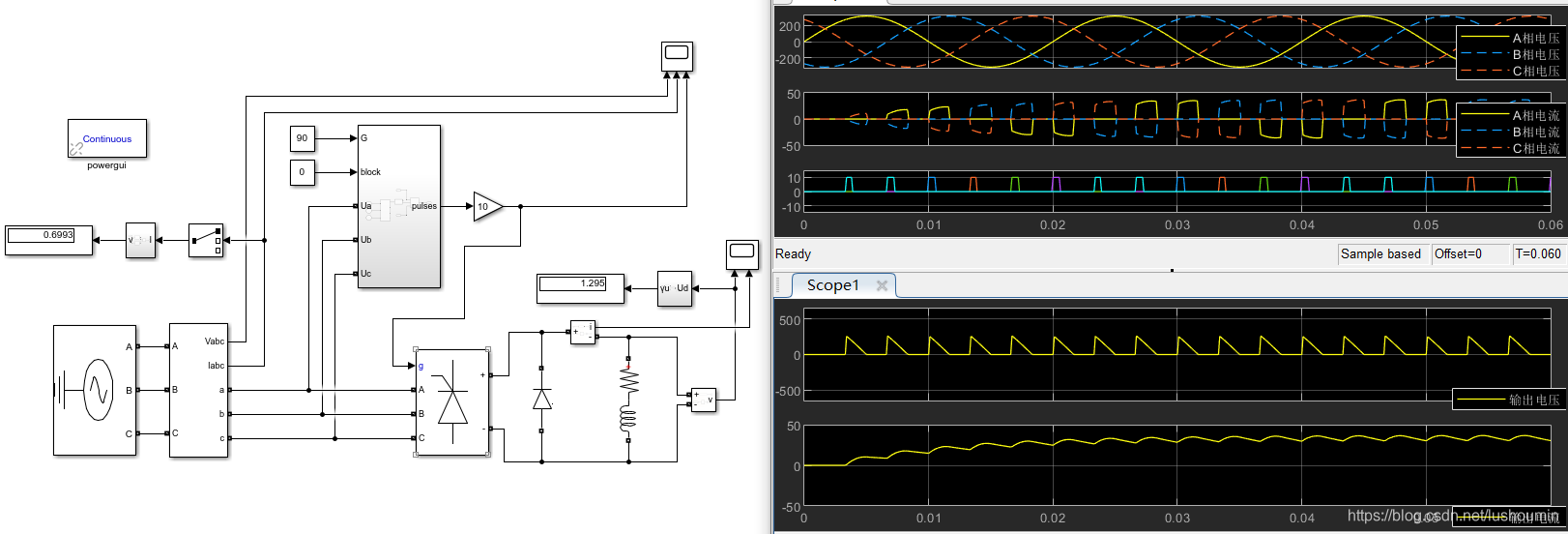

为了应对这种情况，可在负载两端并联续流二极管，消除负波形。

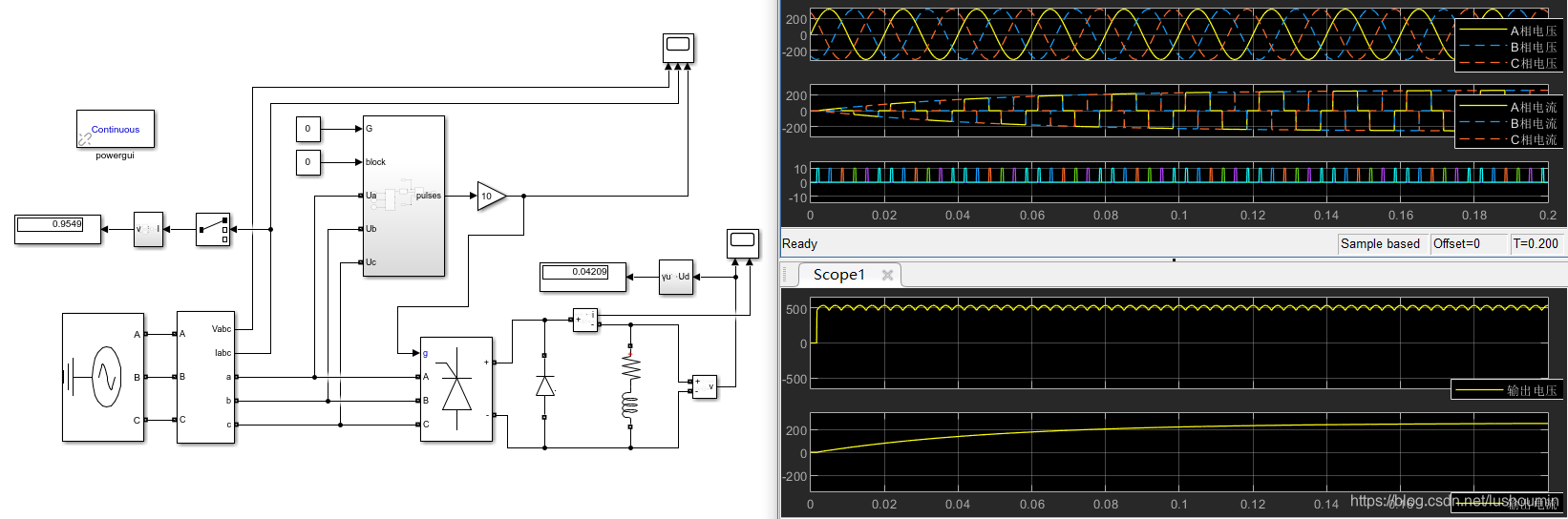

当电感无穷大时，输出电流趋近于直线。基波因数为0.9549，好于单相桥式全控整流电路的0.9005。（更好于三相半波可控整流电路的0.6752）
