Simulink之单相可控整流电路

将基波因数计算电路封装成子系统（RMS上：基波有效值    RMS下：有效值）

将纹波因数计算电路封装成子系统

单相半波可控整流电路

通过改变触发脉冲控制角α的大小，控制晶闸管的导通相位，使直流输出电压的波形发生变化，即负载上输出电压的平均值发生变化，这种整流方式称为可控整流。由于晶闸管只在电源电压正半波区间导通，输出电压为极性不变但瞬时值变化的脉动直流，故称为“半波”整流。

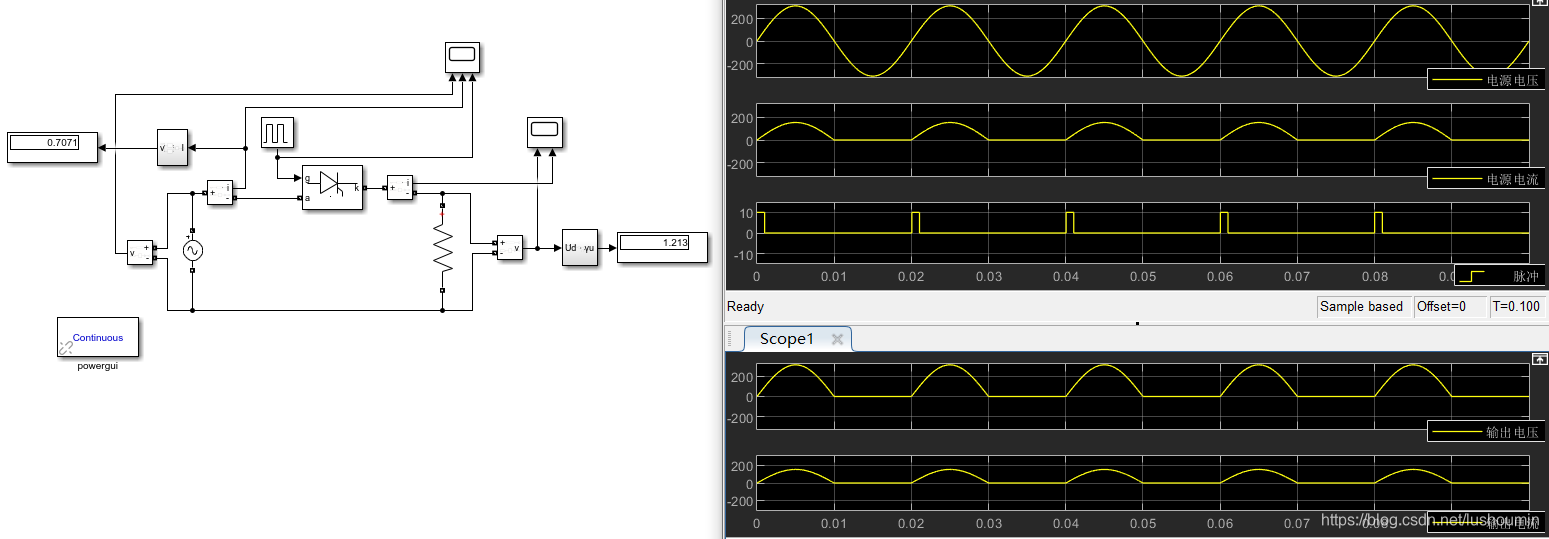

当负载为纯阻性时，电压和电流成正比，波形同相位，电流可以突变。

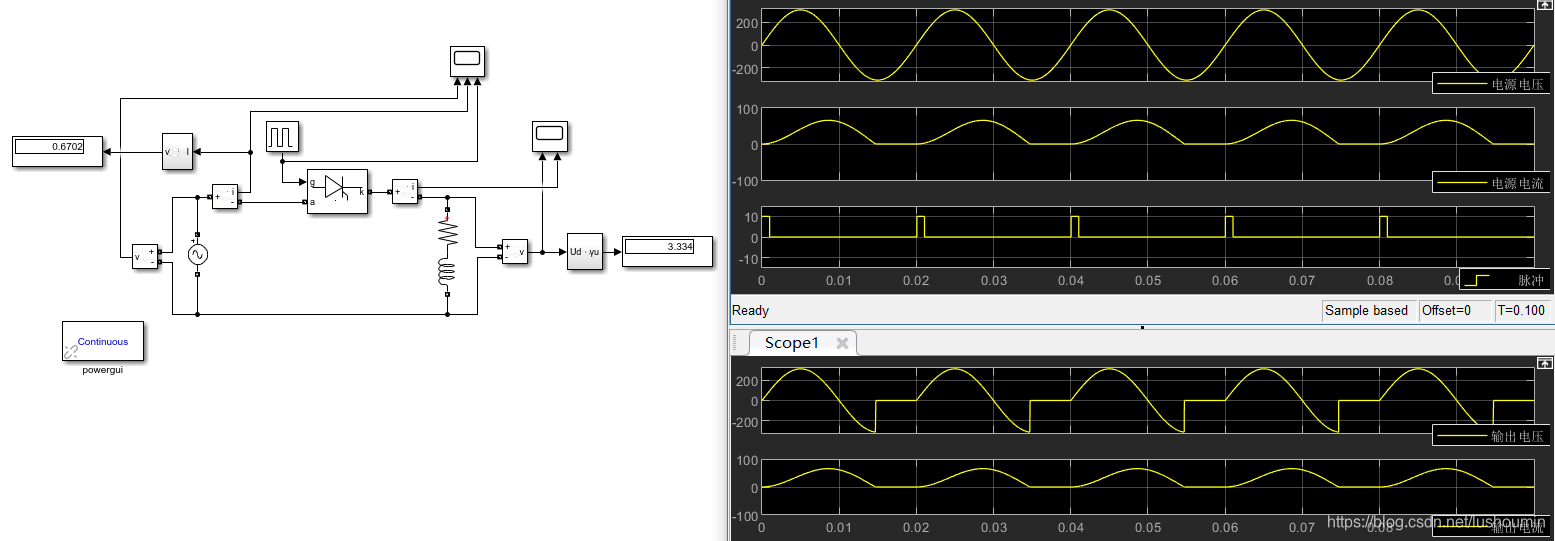

当负载为阻-感性负载时，由于电感对电流的抑制作用，电压由正到付的零点晶闸管不会关断，输出电压出现负波形，输出电压的平均值减小。大电感负载时输出电压正负面积趋于相等。

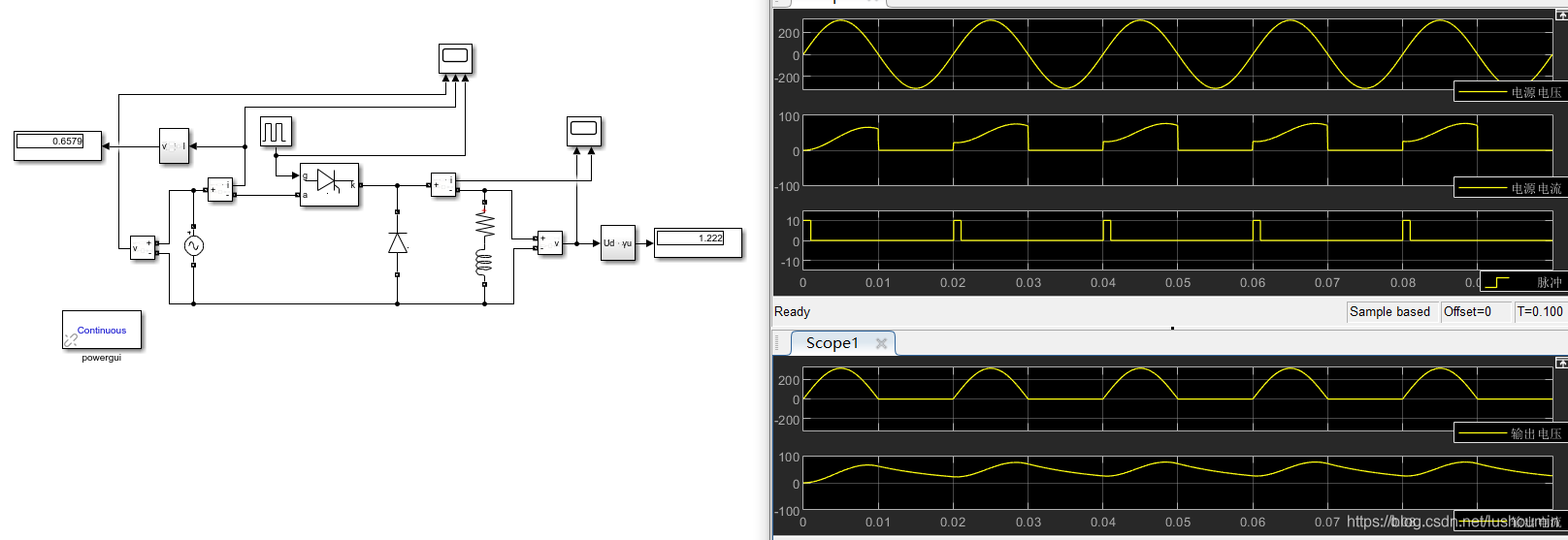

为了解决电感性负载输出电压出现负波形时输出电压平均值减小的问题，必须在负载两端并联续流二极管，把输出电压的负向波形去掉。

在电源电压负半波，电感的感应电压使续流二极管VD承受反向阳极电压而关断，直流侧两端的电压仅为续流二极管的管压降。直流侧为一阶电路零输入响应模型，电感开始放电，向电阻提供电流。电感电流开始下降，时间常数τ=L/R。

如果电感较小，直流侧电流是断续的。当电感无穷大时，时间常数τ无穷大，直流侧电流变成一条直线。

单相桥式全控整流电路

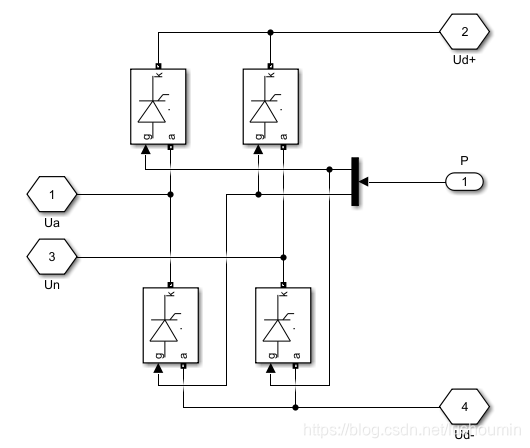

将单相桥式全控整流电路，封装成子系统。

对比单相半波可控整流电路和单相桥式全控整流电路的波形。

单相桥式全控整流电路在整流桥的作用下，负载两端正负两个半波内均有相同方向的电流流过，平均电压和电流是半波整流的两倍。

输入端正负半周均有大小相等方向相反的电流流过，可有效消除变压器的直流磁化，提高变压器利用率。

单相桥式全控整流电路输出电压一个周期脉动两次，纹波因数为0.487；明显好于单相半波可控整流电路的1.213。

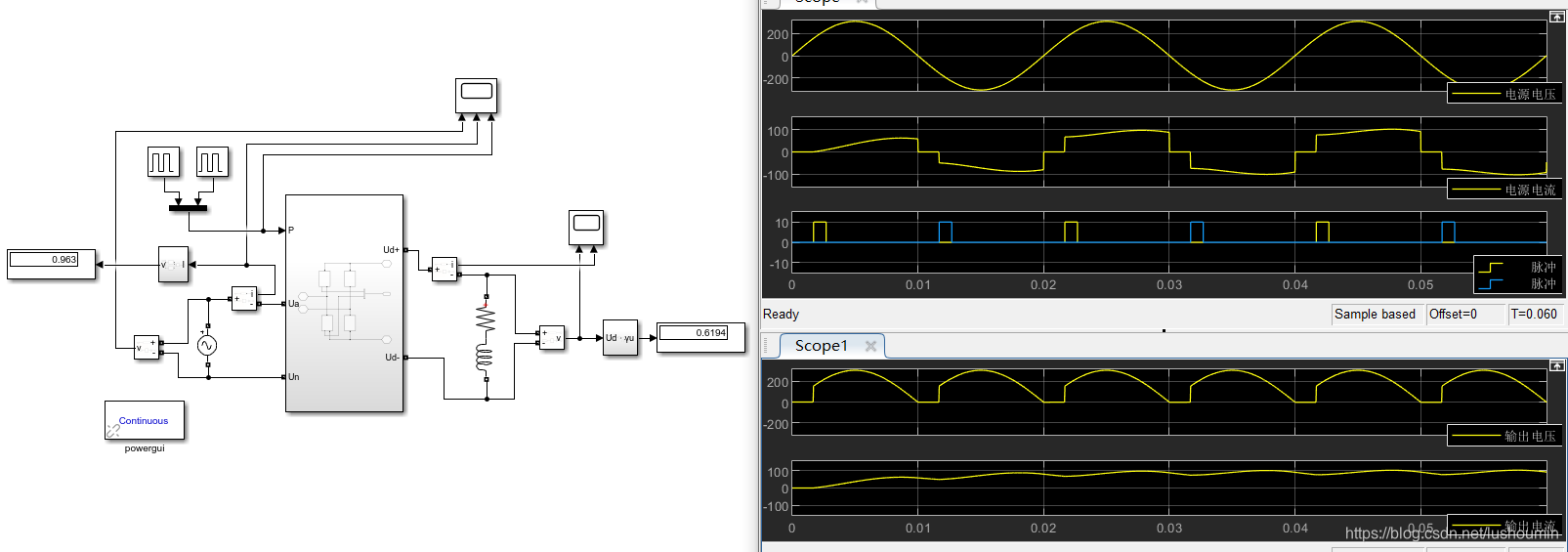

当负载为阻-感性负载时，由于电感对电流的抑制作用，电压由正到付的零点晶闸管不会关断，输出电压出现负波形，输出电压的平均值减小。

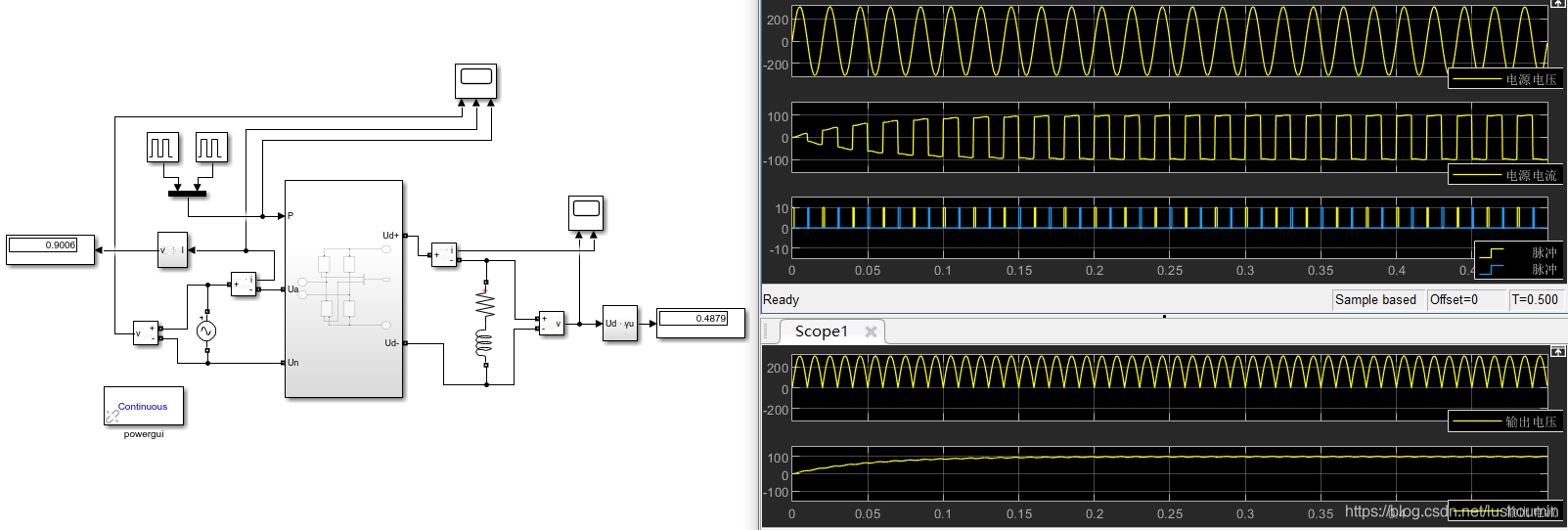

当电感无限大时，输出电流近似平直。基波因数为0.9005，明显好于单相半波可控整流电路的0.6367。

单相桥式半控整流电路

单相桥式全控整流电路中，每个工作区间有两个晶闸管导通，每个导电回路由两个晶闸管同时控制。实际上，对导电回路进行控制只需一个晶闸管就可以了。为此，可在每个导电回路中，一个仍用晶闸管进行控制，另一个则用大功率整流二极管代替，从而简化了这个电路。另一方面，采用整流二极管代替导电回路中的晶闸管，整流二极管还可以发挥续流二极管的作用。

这就产生了两种方式，一种是将VT2和VT4换成整流二极管，另一种是将VT3和VT4换成整流二极管。但是将VT2和VT4换成整流二极管，存在失控风险。因此最终选择将TV3和TV4换成整流二极管。

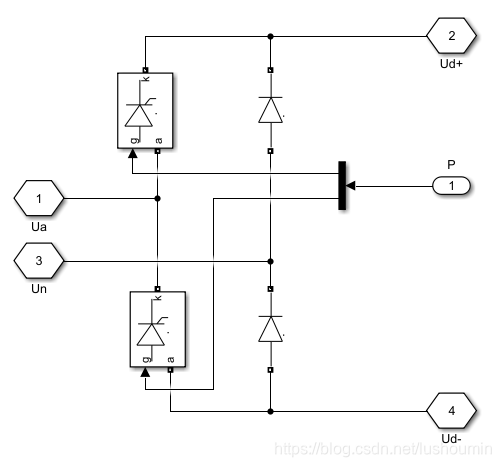

将单相桥式半控整流电路，封装成子系统。

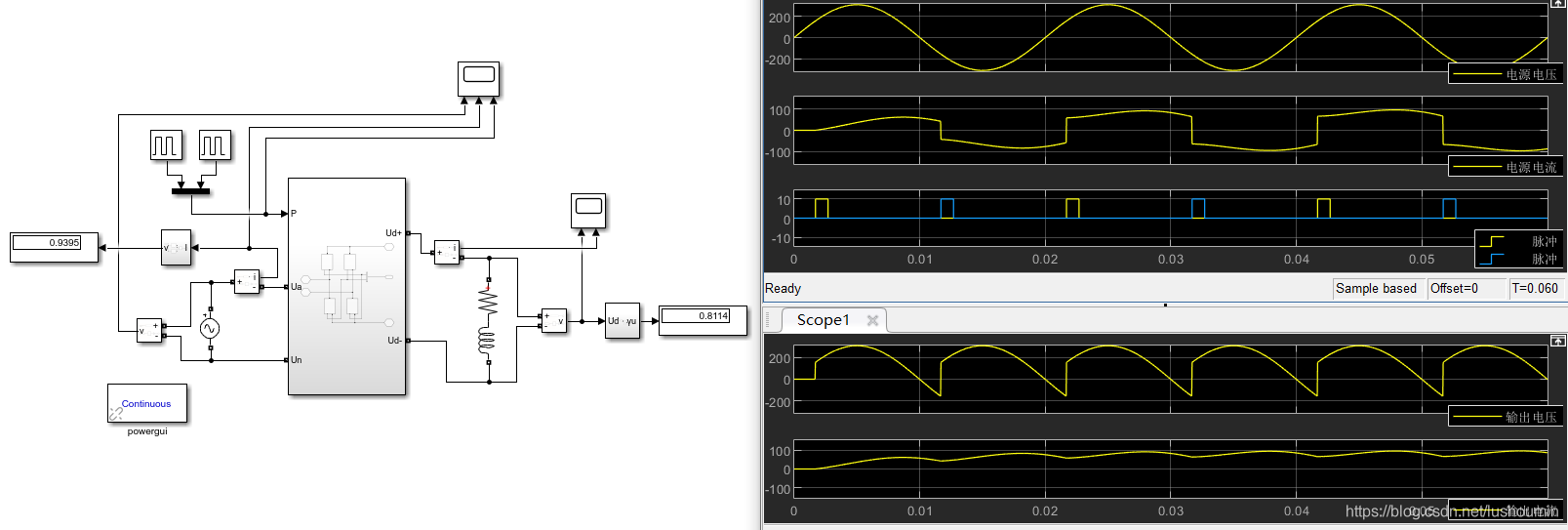

对比单相桥式全控整流电路和单相桥式半控整流电路的波形，输出电压负波形被彻底消除。并且由于续流二极管的作用，在晶闸管关断期间，直流侧为一阶电路零输入响应模型，电感开始放电，向电阻提供电流。电感电流开始下降，时间常数τ=L/R。

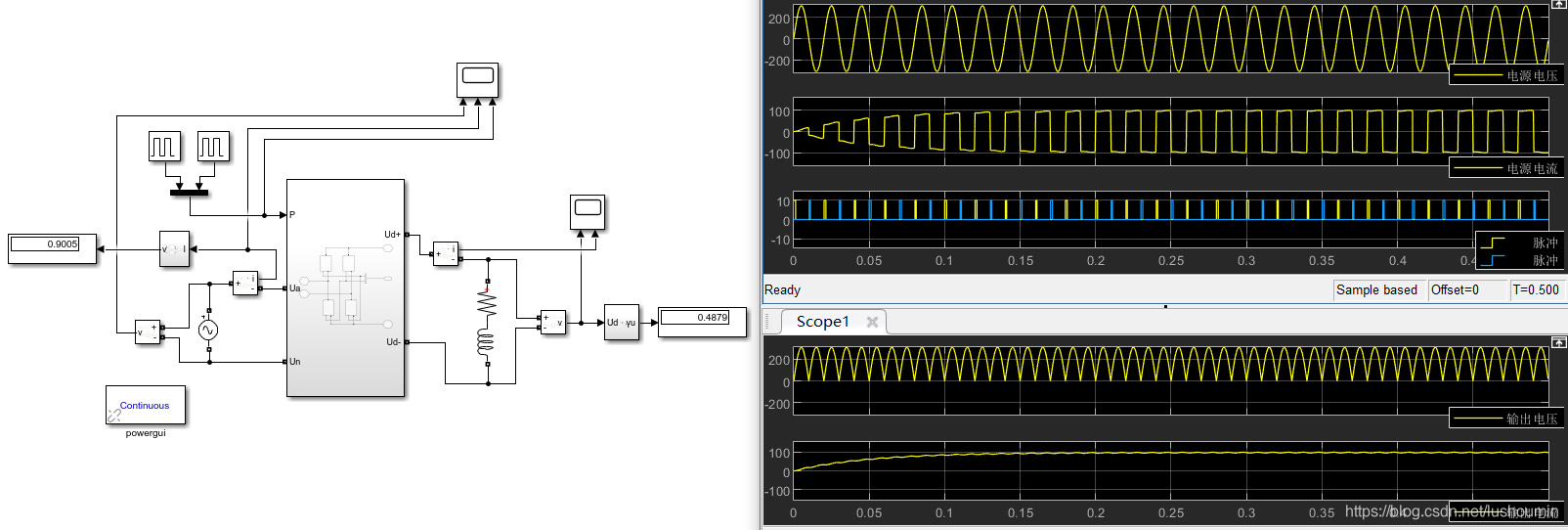

当电感无穷大时，电流趋近于直线。
