常用守恒格式求解双曲问题（Lax-Friedrichts、local Lax-F、Roe、Engquist-Osher、Godunov、Lax-Wendroff）

Burgers方程的守恒格式求解

问题描述

我们对下述Burgers方程的初边值问题 $$\{\begin{array}{rlr}& u_t+(u^2/2{)}_x=0& -1\le x\le 1,t>0\\ & u(x,0)=u_0(x)=sin(\pi x+\pi )& \\ & periodicB.C.forx& \end{array}$$

分别使用不同的守恒格式求解，包括Lax-Friedrichs、Roe（迎风）、Engquist-Osher、Godunov格式和Lax-Wendorff格式。并且要求：

• 计算各个格式在t=0.15时的误差和收敛阶。

• 画出t=0.5时的精确解和数值解的对比图，每种格式单独画一个图。

关键算法格式

精确解

对于如([q])所示的黎曼问题的精确解，我们用特征线方法来求解精确值。过某个初值点$(x_0,0)$的特征线是一根直线，它的斜率为$u_0(x)$，那么给定一点$(x_1,t_1)$，我们知道它满足，
$$\frac{x_1-x_0}{t_1}=u_0(x_0)=sin(\pi x_0+\pi ).$$
求得$x_0$后，我们可以得到在$(x_1,t_1)$点出的值为$u_0(x_0)$。
需要注意的是，matlab的solve函数主要是用于多项式求根，对于非线性方程来说，也可以求，但是往往只给出一个最小解。在matlab里面solve命令主要是用来求解代数方程（即多项式）的解,但是也不是说其它方程一个也不能解，不过求解非代数方程的能力相当有限，通常只能给出很特殊的实数解。(该问题给出的方程就是典型的超越方程，非代数方程)，在t接近0.5时（比如说t=0.4），x在原点附近（比如x=0.01），就会解错。所以改用fzero函数。

常用守恒格式

常用的守恒格式的写法为： $$u_j^{n+1}=u_j^n-\lambda ({\hat{f}}_{j+\frac{1}{2}}^n-{\hat{f}}_{j-\frac{1}{2}}^n)$$
这里的$\lambda =\frac{△t}{△x}$，$△t$和$△x$分别为时间步长和空间步长。
下面提到的几种格式，也是基于这样的一个守恒格式写法，只是数值通量函数$\hat{f}$有所不同。

Lax-Friedrichs格式

Lax-Friedrichs格式的数值通量函数表达式为：
$$f_{j+\frac{1}{2}}^n=\frac{1}{2}[f(u_j^n)+f(u_{j+1}^n)-{\alpha }_n(u_{j+1}^n-u_j^n)]$$
其中，
$${\alpha }_n=\underset{{\mathrm{u}}^{\mathrm{n}}}{\max }|f^{\prime }(u)|$$

Local Lax-Friedrichs格式

Local Lax-Friedrichs格式的数值通量函数表达式为：
$$f_{j+\frac{1}{2}}^n=\frac{1}{2}[f(u_j^n)+f(u_{j+1}^n)-{\alpha }_{j+\frac{1}{2}}^n(u_{j+1}^n-u_j^n)]$$
其中， $${\alpha }_{j+\frac{1}{2}}^n=\underset{u\in (u_j^n,u_{j+1}^n)}{\max }|f^{\prime }(u)|$$

Roe格式

Roe（迎风）格式的数值通量函数为（为了方便省略了第$n$时间层上标，下如是）：
$${\hat{f}}_{j+\frac{1}{2}}=\{\begin{array}{rlr}& f(u_j)& \frac{f(u_{j+1})-f(u_j)}{u_{j+1}-u_j}\ge 0\\ & f(u_{j+1})& \frac{f(u_{j+1})-f(u_j)}{u_{j+1}-u_j}<0\end{array}$$

Engquist-Osher格式

数值通量函数的表达式为： $${\hat{f}}_{j+\frac{1}{2}}=f^{+}(u_j)+f^{-}(u_{j+1})$$ 其中，
$$\begin{array}{rlrl}& f^{+}(u)=& & {\int }_0^u\text{max}(f^{\prime }(v),0)dv+f(0)\\ & f^{-}(u)=& & {\int }_0^u\text{min}(f^{\prime }(v),0)dv\end{array}$$ 对于Burgers方程而言，有 $$f^{+}(u)==\{\begin{array}{rlr}& f(u)& u\ge 0\\ & 0& u<0\end{array}$$ 对于Burgers方程而言，有 $$f^{-}(u)==\{\begin{array}{rlr}& f(u)& u\le 0\\ & 0& u>0\end{array}$$

Godunov格式

对于Godunov格式，它的数值通量表达式为： $${\hat{f}}_{j+\frac{1}{2}}=\{\begin{array}{rlr}& \underset{u_j\le u\le u_{j+1}}{\max }f(u)& u_j\le u_{j+1}\\ & \underset{u_j\le u\le u_{j+1}}{\min }f(u)& u_j\ge u_{j+1}\end{array}$$ 对于Burgers方程而言，有 $${\hat{f}}_{j+\frac{1}{2}}=\{\begin{array}{rlr}& f(u_{j+1})& u_j\le 0,u_{j+1}\le 0\\ & f(u_j)& u_j\ge 0,u_{j+1}\ge 0\\ & f(\text{max}(|u_j|,|u_{j+1}|))& u_j>0,u_{j+1}<0\\ & 0& u_j<0,u_{j+1}>0\end{array}$$

Lax-Wendroff格式

Lax-Wendroff格式的数值通量表达式为：

$${\hat{f}}_{j+\frac{1}{2}}=\frac{1}{2}[f(u_j)+f(u_{j+1})-\lambda f^{\prime }(u_{j+\frac{1}{2}})(f(u_{j+1})-f(u_j))]$$

这里的$\lambda$含义同上，$u_{j+\frac{1}{2}}$的值可以通过插值得到，我选的是线性插值，即，$u_{j+\frac{1}{2}}=\frac{1}{2}(u_j+u_{j+1})$。

数值实验与结果

对以上提到的各个格式，分别做以下工作：1、计算各个格式在t=0.15时的误差和收敛阶。2、画出t=0.5时的精确解和数值解的对比图，每种格式单独画一个图。

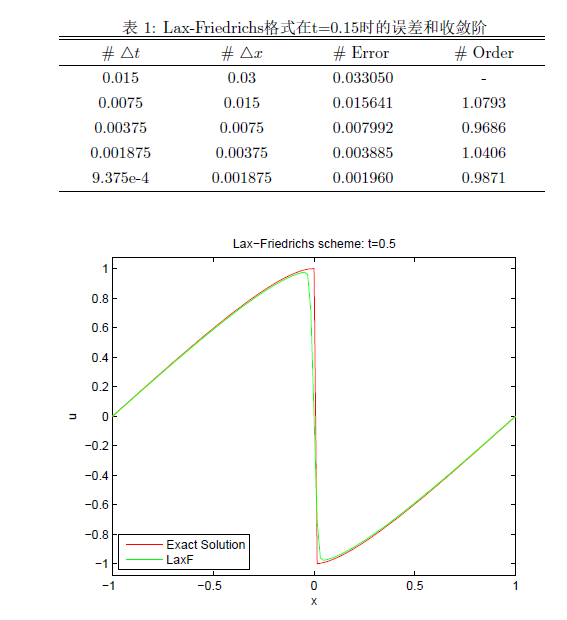

Lax-Friedrichs格式

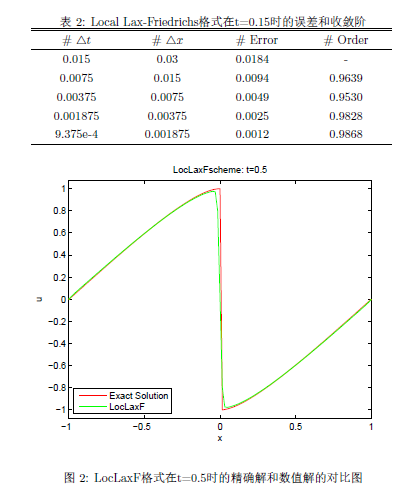

Local Lax-Friedrichs格式

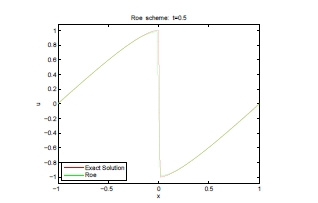

Roe格式

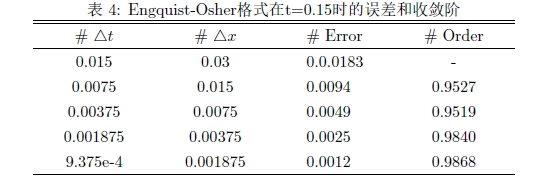

Engquist-Osher格式

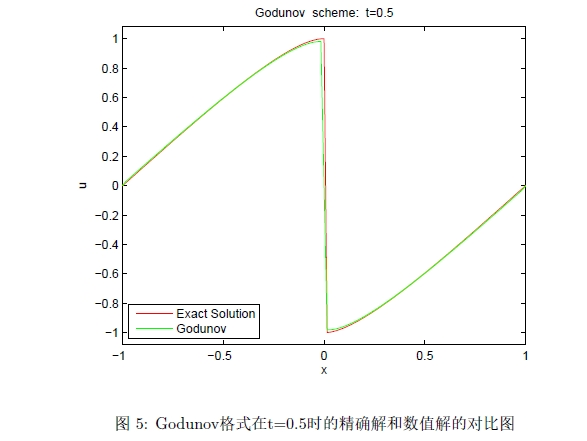

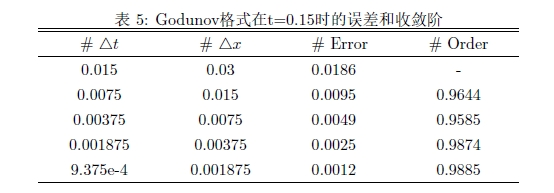

Godunov格式

Lax-Wendroff格式

从表中可以看出，Lax-Wendroff格式格式可能是二阶收敛的。事实上，刚开始时收敛阶可能表现得不那么稳定，但是随着步长的缩短，这个格式收敛阶最终是稳定在二阶的。

程序源码

源代码，使用的语言为MAMTLAB2014a（盗版）,Windows 10环境。

% %% 真解绘图
% for t = 0:0.1:0.6
%     x = -1:0.01:1;
%     u = ExSolu(x,t);
%     figure(1);
%     plot(x,u);
%     title(['t=' num2str(t)]);
%     drawnow;
% end
%%

%% 1. Set initial value; run the solver; plot the solution
clc
clear
close all
scheme = 'LaxW';%选择格式 LaxF LocLaxF Roe EqOsher Godunov LaxW
Nt = 5;%设置空间步
t0 = 0; tf = 0.5; dt = (tf - t0)/Nt;
x1 = -1; x2 = 1; r = 0.5; dx = dt/r;%网格比设置为0.5
xx = x1:dx:x2;%空间划分
%u0 = ExSolu(xx, 0);%求解初值，离散初值满足真解,也可以取点生成
u0 = -sin(pi*xx);
%plot(xx,u0,'color','r');hold on;ezplot('-sin(pi*x)',xx)
uex = ExSolu(xx, tf);%tf时间后的真值
u = eval([scheme '(u0, xx, dx, dt, Nt)']);
plot(xx, uex, 'r-', xx, u, 'g-');
ymin = min(u) - 0.1; ymax = max(u) + 0.1;
axis([x1, x2, ymin, ymax]);
xlabel('x'); ylabel('u');
legend('Exact Solution', scheme, 'Location', 'SouthWest');
title([scheme '  scheme:  t=' num2str(tf)]);



%% 误差计算
ne = 5;%次数
E = zeros(ne,1); Order=zeros(ne,1);%误差和收敛阶初始化
for in = 1:ne
Nt = 30*2^(in-1);%时间步长两倍增长
t0 = 0; tf = 0.15; dt = (tf - t0)/Nt;
x1 = -1; x2 = 1; r = 0.5; dx = dt/r;
xx = x1:dx:x2;
%u0 = ExSolu(xx, 0);
u0 = -sin(pi*xx);
uex = ExSolu(xx, tf);
%u = LaxF(u0, xx, dx, dt, Nt);
u = eval([scheme '(u0, xx, dx, dt, Nt)']);
E(in) = sum(abs(u-uex)) * dx;%计算L1误差
if in>1
Order(in) = log(E(in-1)/E(in))/log(2);
end
end




function f = fun( u )
%UNTITLED3 此处显示有关此函数的摘要
%   此处显示详细说明
f = 1/2*u.^2;
end

function u = ExSolu( x, t )
%计算精确解，这里x支持向量输入，输出多个精确解
syms x0;
%u = zeros(size(x));%初始化u
u0 = sin(pi*x0+pi);
f = (x - x0) - t*u0;
% ezplot(f);
% hold on;
% syms y;
% ezplot(0*y);
x0_ex = zeros(1,length(x));
for i = 1:length(x)
% figure(2);
% ezplot(f(i));
% drawnow;
%x0_ex(i) = double(solve(f(i)));
f_fun = matlabFunction(f(i));
if x(i) > 0
    x0_ex(i) = fzero(f_fun,1);
else
    x0_ex(i) = fzero(f_fun,-1);
end
if(abs(x0_ex)>1)
    error('计算范围超出初值');
end
%x0_ex(i) = eval(x0_ex(i));
end
u = double(subs(u0,x0,x0_ex));%真解计算
end


function u0 = LaxF(u0, xx, dx, dt, Nt)
% LaxF(u0, xx, dx, dt Nt): u0-initial values; xx-coordinates;
syms u;lambda = dt/dx;
nx = length(u0);%空间节点数
%f_hat = zeros(1,nx-1);
f_diff = diff (fun(u),u);

for it = 1:Nt
t = it*dt;%时间标记
alpha = max(abs(double(subs(f_diff,u,u0))));%求解alpha，此写法便于通量函数修改后也能使用
f_hat = 1/2*(  fun(u0(2:end))+fun(u0(1:end-1)) - alpha*(u0(2:end)-u0(1:end-1)) );
un = zeros(1,nx);
un(2:end-1) = u0(2:end-1) - lambda*(f_hat(2:end) - f_hat(1:end-1));
un(1) = ExSolu(-1,t);%使用真解来求边界条件，其实是周期边界都为0
un(nx) = ExSolu(1,t);
u0 = un;
end

function u0 = LocLaxF(u0, xx, dx, dt, Nt)
% LaxF(u0, xx, dx, dt Nt): u0-initial values; xx-coordinates;
syms u;lambda = dt/dx;
nx = length(u0);%空间节点数
%f_hat = zeros(1,nx-1);
f_diff = diff (fun(u),u);

for it = 1:Nt
t = it*dt;%时间标记
f_diff_abs = abs(double(subs(f_diff,u,u0)));
alpha = max(f_diff_abs(1:end-1),f_diff_abs(2:end));%求解alpha，此写法便于通量函数修改后也能使用
f_hat = 1/2*(  fun(u0(2:end))+fun(u0(1:end-1)) - alpha.*(u0(2:end)-u0(1:end-1)) );
un = zeros(1,nx);
un(2:end-1) = u0(2:end-1) - lambda*(f_hat(2:end) - f_hat(1:end-1));
un(1) = ExSolu(-1,t);%使用真解来求边界条件，其实是周期边界都为0
un(nx) = ExSolu(1,t);
u0 = un;
end

function u0 = Roe(u0, xx, dx, dt, Nt)
lambda = dt/dx;
nx = length(u0);%空间节点数
for it = 1:Nt
t = it*dt;%时间标记
a = (fun(u0(2:end))-fun(u0(1:end-1)))./(u0(2:end) - u0(1:end-1));
ind_pick = (1:nx-1) + double((a < 0));
f_hat = fun(u0(ind_pick));
un = zeros(1,nx);
un(2:end-1) = u0(2:end-1) - lambda*(f_hat(2:end) - f_hat(1:end-1));
un(1) = ExSolu(-1,t);%使用真解来求边界条件，其实是周期边界都为0
un(nx) = ExSolu(1,t);
u0 = un;
end


function u0 = EqOsher(u0, xx, dx, dt, Nt)
% LaxF(u0, xx, dx, dt Nt): u0-initial values; xx-coordinates;
syms u;lambda = dt/dx;
nx = length(u0);%空间节点数
%f_hat = zeros(1,nx-1);
%f_diff = diff (fun(u),u);
%fdf_abs_int = int(f_diff,u);
%fun_dfint = matlabFunction(fdf_abs_int);

for it = 1:Nt
t = it*dt;%时间标记
f_plus = zeros(1,nx);
f_minus = zeros(1,nx);
index_plus = find(u0 > 0);
index_minus = find(u0 < 0);
f_plus(index_plus) = 1/2*u0(index_plus).^2;
f_minus(index_minus) = 1/2*u0(index_minus).^2;
%这里利用了burgers方程的特殊性，求到了其原函数。一般双曲守恒方程，这个部分得改
%导函数的正负部截断的原函数不一定能求得，需要利用数值积分手段求积分
f_hat = f_plus(1:end-1) + f_minus(2:end);
% f_p = zeros(1,nx);
% f_m = zeros(1,nx);
% for i = 1:nx
%     if u0(i)>0
%         f_p(i) = 1/2*(u0(i))^2;
%     else
%         f_m(i) = 1/2*(u0(i))^2;
%     end
% end
% diff_f_max = max(dfun(u0),0);
% dfmax_ave = (diff_f_max(1:end-1) + diff_f_max(2:end))/2;
% cumsum_dfmax_ave = cumsum(dfmax_ave);
% int_temp = cumsum_dfmax_ave*dx;
% f_plus = [0 int_temp(1:end-1)] + fun(0);
% diff_f_min = min(dfun(u0),0);
% dfmin_ave = (diff_f_min(1:end-1) + diff_f_min(2:end))/2;
% cumsum_dfmin_ave = cumsum(dfmin_ave);
% f_minus = cumsum_dfmin_ave*dx;
% f_hat = f_plus + f_minus;

% int_absdf = fun_dfint(u0(2:end)) - fun_dfint(u0(1:end-1));
% f_hat = 1/2*(fun(u0(2:end))+fun(u0(1:end-1))) - abs(1/2*(int_absdf)) ;
un = zeros(1,nx);
un(2:end-1) = u0(2:end-1) - lambda*(f_hat(2:end) - f_hat(1:end-1));
un(1) = ExSolu(-1,t);%使用真解来求边界条件，其实是周期边界都为0
un(nx) = ExSolu(1,t);
u0 = un;
end


function u0 = Godunov(u0, xx, dx, dt, Nt)
% Godunov(u0, xx, dx, dt Nt): u0-initial values; xx-coordinates;
lambda = dt/dx;
nx = length(u0);%空间节点数
for it = 1:Nt
    t = it*dt;%时间标记

    f_hat = zeros(1,nx-1);
    % flag = double(u0(1:end-1) > u0(2:end));
    % sign = (-1).^flag;
    % for i = 1:nx-1
    % f_hat(i) = sign(i)*fun(fminbnd(@(u)(sign(i)*fun(u)),u0(i+flag(i)),u0(i+1-flag(i))));
    % end
    % for i = 1:nx-1
    %     if(u0(i)<=u0(i+1))
    %         f_hat_com(i) = fun(fminbnd(@fun,u0(i),u0(i+1)));
    %     else
    %         f_hat_com(i) = -fun(fminbnd(@(u)(-1)*fun(u),u0(i+1),u0(i)));
    %     end
    %
    % end
    % f_hat_com - f_hat
    vpa = 0;
    for i = 1:nx-1
        if(u0(i)<=-vpa&&u0(i+1)<=-vpa)
            f_hat(i) = fun(u0(i+1));
        else if(u0(i)>=vpa&&u0(i+1)>=vpa)
                f_hat(i) = fun(u0(i));
            else if (u0(i)>vpa&&u0(i+1)<-vpa)
                    f_hat(i) = fun(     max(     abs(u0(i)),abs(u0(i+1))     )     );
                end
            end
        end
    end
        un = zeros(1,nx);
        un(2:end-1) = u0(2:end-1) - lambda*(f_hat(2:end) - f_hat(1:end-1));
        un(1) = ExSolu(-1,t);%使用真解来求边界条件，其实是周期边界都为0
        un(nx) = ExSolu(1,t);
        u0 = un;
end


function u0 = LaxW(u0, xx, dx, dt, Nt)
% LaxF(u0, xx, dx, dt Nt): u0-initial values; xx-coordinates;
syms u;lambda = dt/dx;
nx = length(u0);%空间节点数
%f_hat = zeros(1,nx-1);
f_diff = diff (fun(u),u);
dfun = matlabFunction(f_diff);

for it = 1:Nt
t = it*dt;%时间标记
u0_bar = ( u0(1:end-1)+u0(2:end)) /2.0 ;
f_hat = 1/2* (     fun(u0(2:end)) + fun(u0(1:end-1)) - lambda*dfun(u0_bar).*...
    (fun(u0(2:end))-fun(u0(1:end-1)))    );
un = zeros(1,nx);
un(2:end-1) = u0(2:end-1) - lambda*(f_hat(2:end) - f_hat(1:end-1));
un(1) = ExSolu(-1,t);%使用真解来求边界条件，其实是周期边界都为0
un(nx) = ExSolu(1,t);
u0 = un;
end

一点小感悟：

• 一阶收敛的数值格式是很容易实现的，即使在编程过程中，那个小地方写错了，也可能会达到一阶。也就是说，一阶格式有一阶收敛程序不一定是对的，但是没有一阶收敛，那么肯定是错的。

• 试图将这些程序写成通用的解决一阶标量双曲守恒方程的形式，也就是说只是通量函数
  $f=\frac{1}{2}{u}^2$
  改变，只要在fun函数脚本中修改通量函数，那么这些格式依然能用。有一个小问题在于，写成通用的，多了一些求导等不不要的计算，加大了运算量。在ENO和Godnov格式中，没有写成通用格式。主要考虑到：1、ENO格式中积分的计算，若对于一般的通量函数$f$，正负部截断函数的原函数不一定能求，那么这是可能要用到一些数值积分手段来求近似积分，这对Burgers方程是多余的，引入了额外误差。2、Godunov格式中，若考虑Matlab内置的fminbnd函数来求最大值最小值，无疑引入了多余的误差，以及大大降低了求解速度，所以，这里针对Burgers函数的特殊性，针对性地求解了相对应的数值通量函数。不具普适性和泛化能力。

• 在求解真解时，利用了特征线。在求解非线性方程根时，不能用solve函数，而应该fzero函数。因为solve函数用于求解多项式的零点尚可，当它在求解稍微复杂一点的非线性方程的零点时，若方程有多个零点，它往往只能给你找个一个零点，而这个零点未必是我们说要的那个，这样就容易出问题。

• 一个高阶收敛的格式，刚开始的时候收敛阶可能表现得不大稳定，比如上面提到Lax-Wendroff格式，它的收敛阶一会1.6一会儿2.3，但是随着网格的加密，它往往会稳定到它真正的收敛阶。如下所示：
