一、LCD显示汉字结果展示：

 二、取模软件的使用（PCtoLCD2002完美版）

        1. 打开软件，模式为（字符模式）

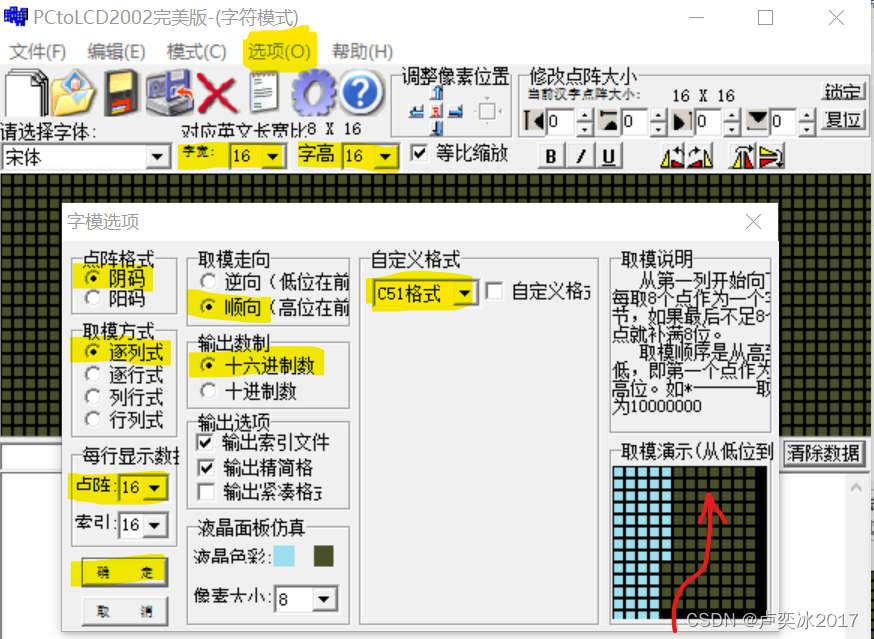

        点击菜单栏【选项】，打开字模选项

        勾选【阴码点阵】、逐列式取模、顺向（高位在前，低位在后）、C51格式。

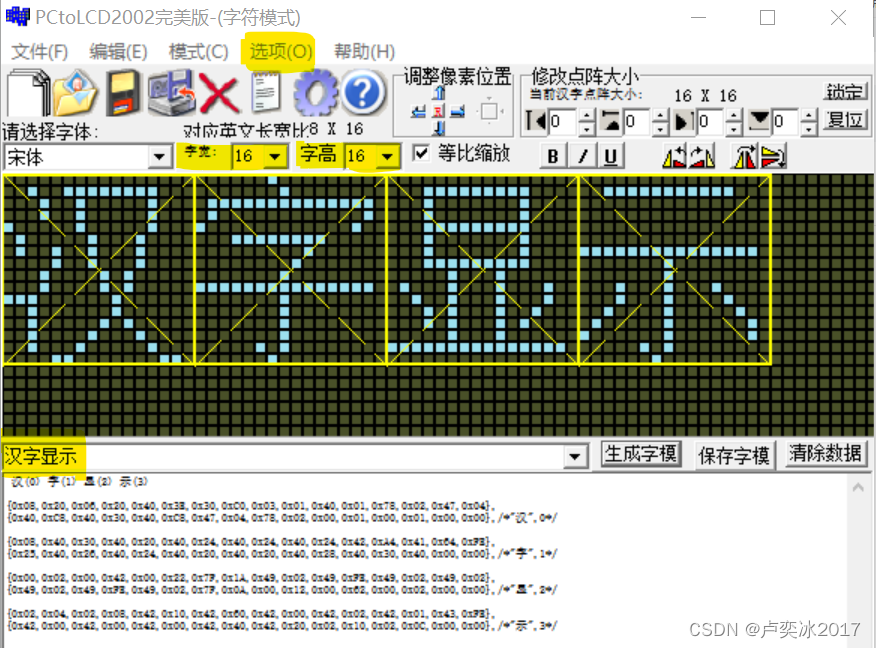

        2.在下方栏目中输入欲显示的汉字，此时设置的字宽16，字高16。

        点击右下方【生成字模】，即可显示在下方。可选中十六进制数部分，右击【复制】然后粘贴到编程软件里。

3.说明

        字宽16，字高16，逐列式取模

        高度16个位可拆分为16/8=2字节，高度16*宽度16 = 2字节*宽度16 = 32字节控制一个字符显示。

参考来源：

OLED显示-字库码表原理_BraveWangDev的博客-CSDN博客_oled显示字符原理一,字库和码表在OLED显示屏上显示字符,和在点阵上显示图像是一样的 都是通过区域内的像素点的量暗来呈现图案 以1608字体码表为例,代码中表现如下:const unsigned char asc2_1608[95][16]={ {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00}https://blog.csdn.net/ABAP_Brave/article/details/53539837?spm=1001.2014.3001.5506

        2412字体：即高度24*宽度12，

        高度24个位可拆分为24/8=3字节

        高度24*宽度12 = 3字节*宽度12 = 36字节控制一个字符显示。

三、汉字显示代码

        在正点原子【 TFT LCD液晶显示实验】程序上进行修改：

        1.【lcd.c】文件中增加显示汉字的函数，并在【lcd.h】文件中进行声明。

        void Chinese_Show_one(u8 x, u8 y, u8 num, u8 size, u8 mode);

        注意：temp = chinese[num][t];  //这个数组需要在【font.h】文件中增加

void Chinese_Show_one(u8 x, u8 y, u8 num, u8 size, u8 mode)
{
    u8 temp,t,t1;
    u8 y0=y;
    u8 csize=(size/8 + ((size%8)?1:0)) * size;     //     16/8+1
    for(t=0;t<csize;t++)
    {
        if(size==16)
					temp = chinese[num][t];     //这个数组需要在【font.h】文件中增加
        else
					return;
        for(t1=0;t1<8;t1++)
        {
            if(temp&0x80)
							LCD_Fast_DrawPoint(x,y,POINT_COLOR);
            else
							LCD_Fast_DrawPoint(x,y,BACK_COLOR);
            temp<<=1;
            y++;
            if((y-y0)==size)
            {
                y=y0;
                x++;
                break;
            }
         }
     }
}

        2. 【font.h】文件新增数组 const unsigned char chinese[10][36]

const unsigned char chinese[10][36]={

{0x08,0x20,0x06,0x20,0x40,0x3E,0x30,0xC0,0x03,0x01,0x40,0x01,0x78,0x02,0x47,0x04,0x40,0xC8,0x40,0x30,0x40,0xC8,0x47,0x04,0x78,0x02,0x00,0x01,0x00,0x01,0x00,0x00},/*"汉",0*/

{0x08,0x40,0x30,0x40,0x20,0x40,0x24,0x40,0x24,0x40,0x24,0x42,0xA4,0x41,0x64,0xFE,0x25,0x40,0x26,0x40,0x24,0x40,0x20,0x40,0x20,0x40,0x28,0x40,0x30,0x40,0x00,0x00},/*"字",1*/

{0x00,0x02,0x00,0x42,0x00,0x22,0x7F,0x1A,0x49,0x02,0x49,0xFE,0x49,0x02,0x49,0x02,0x49,0x02,0x49,0xFE,0x49,0x02,0x7F,0x0A,0x00,0x12,0x00,0x62,0x00,0x02,0x00,0x00},/*"显",2*/

{0x02,0x04,0x02,0x08,0x42,0x10,0x42,0x60,0x42,0x00,0x42,0x02,0x42,0x01,0x43,0xFE,0x42,0x00,0x42,0x00,0x42,0x00,0x42,0x40,0x42,0x20,0x02,0x10,0x02,0x0C,0x00,0x00},/*"示",3*/


};

        3. 主函数【main.c】

#include "led.h"
#include "delay.h"
#include "sys.h"
#include "usart.h"
#include "lcd.h"

 int main(void)
 {
	u8 x=0;
	u8 lcd_id[12];			//存放LCD ID字符串
	delay_init();	    	//延时函数初始化
	uart_init(9600);	 	//串口初始化为9600
	LED_Init();		  		//初始化与LED连接的硬件接口
 	LCD_Init();
	POINT_COLOR=RED;

	 while(1)
	{
		switch(x)
		{
			case 0:LCD_Clear(WHITE);break;
			case 1:LCD_Clear(BLACK);break;
			case 2:LCD_Clear(BLUE);break;
			case 3:LCD_Clear(RED);break;
			case 4:LCD_Clear(MAGENTA);break;
			case 5:LCD_Clear(GREEN);break;
			case 6:LCD_Clear(CYAN);break;

			case 7:LCD_Clear(YELLOW);break;
			case 8:LCD_Clear(BRRED);break;
			case 9:LCD_Clear(GRAY);break;
			case 10:LCD_Clear(LGRAY);break;
			case 11:LCD_Clear(BROWN);break;
		}

		POINT_COLOR=RED;
		LCD_ShowString(20,40,200,24,24,"EmbeddedSystem^_^");
		LCD_ShowString(30,70,200,16,16,"TFTLCD TEST");
		LCD_ShowString(30,90,200,16,16,"Xi'an Peihua University");
		LCD_ShowString(130,110,200,12,12,"2022/6/16");

		Chinese_Show_one(90,150,0,16,0);  //汉   size=16
		Chinese_Show_one(90,170,1,16,0);  //字
		Chinese_Show_one(90,190,2,16,0);  //显
		Chinese_Show_one(90,210,3,16,0);  //示

	    x++;     //循环显示背景色
		if(x==12)
          x=0;
		LED0=!LED0;
		delay_ms(1000);
	}
}

        参考来源：lcd显示汉字——取模加显示 - 百度文库https://wenku.baidu.com/view/c665d8f45322aaea998fcc22bcd126fff7055dac.html

OLED显示汉字，取模软件PCtoLCD2002完美版 20230601

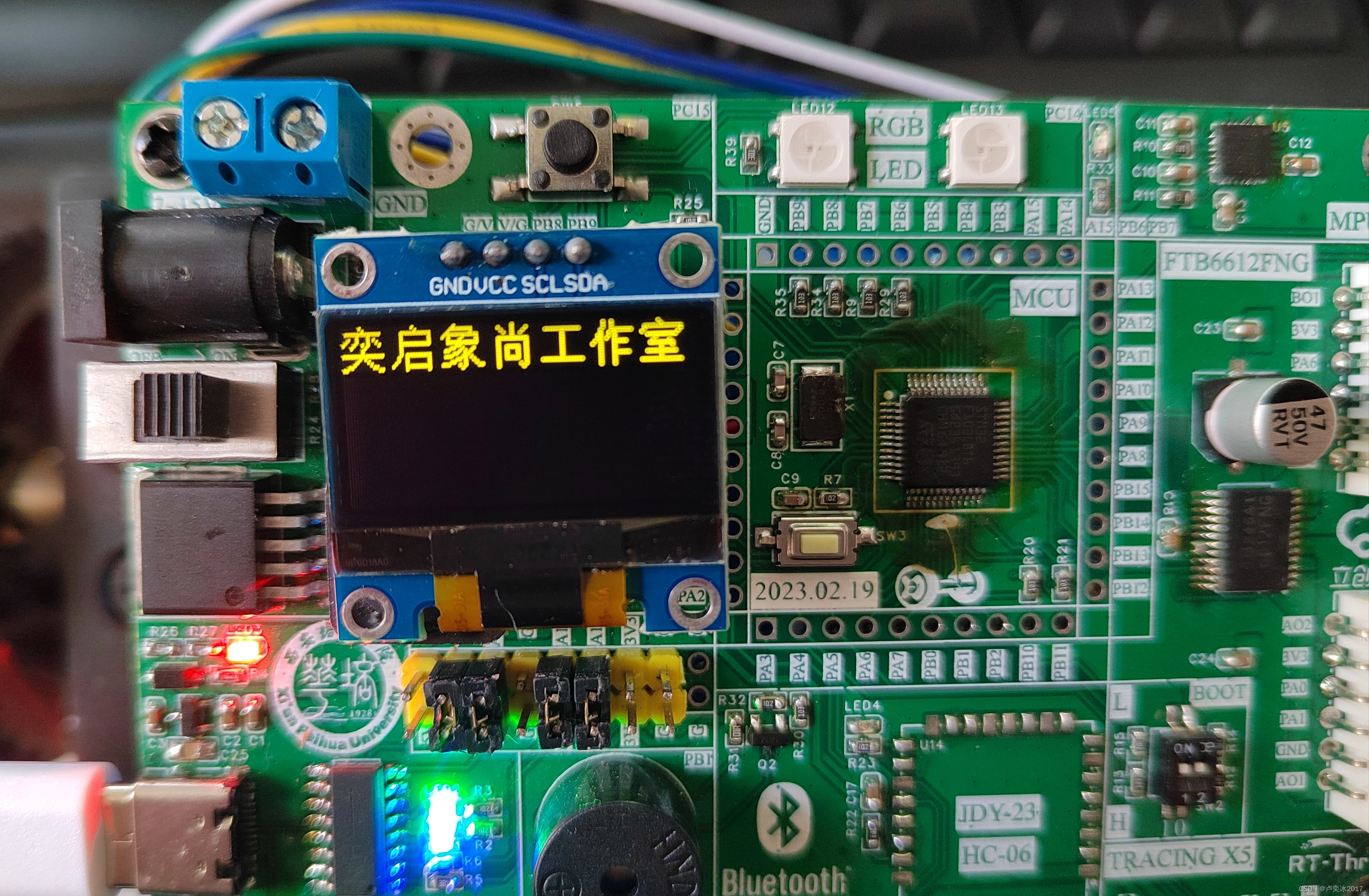

        OLED显示汉字结果展示：4针脚的OLED屏，通信协议是模拟 I2C

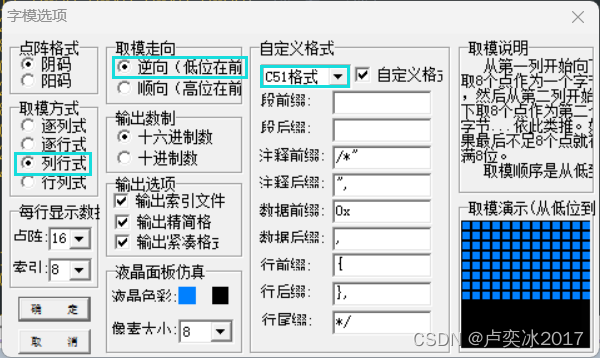

        选项设置如下图所示：勾选 阴码点阵、列行式取模、逆向（低位在前）、C51格式。

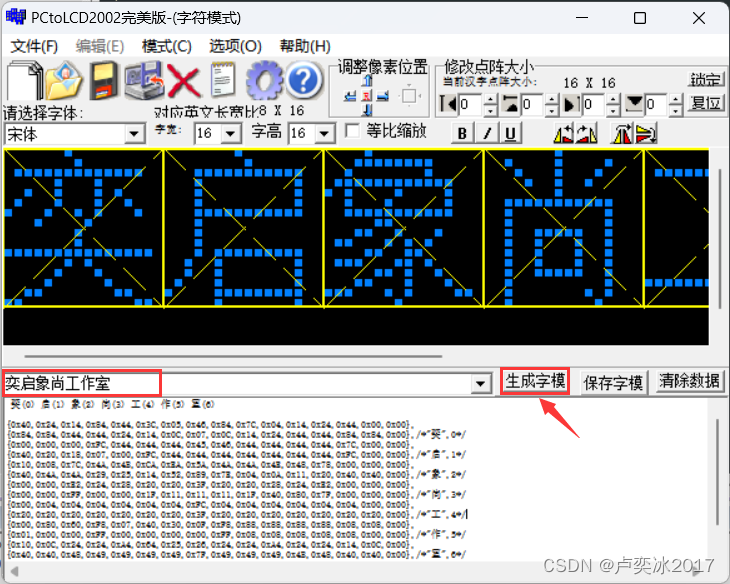

 输入欲显示的文字：例如【奕启象尚工作室】，即可生成字模。

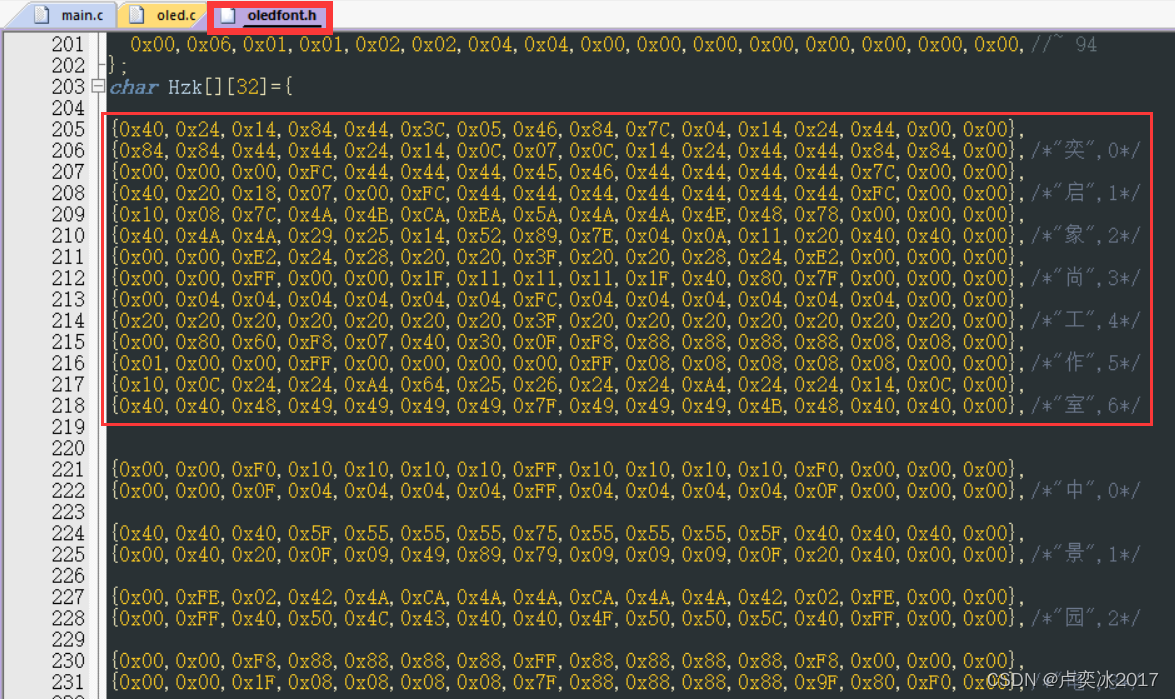

 【复制】后粘贴到Keil软件的 oledfont.h 字模库位置，将其编译并下载到开发板后，即可在OLED屏幕上显示相应的汉字。

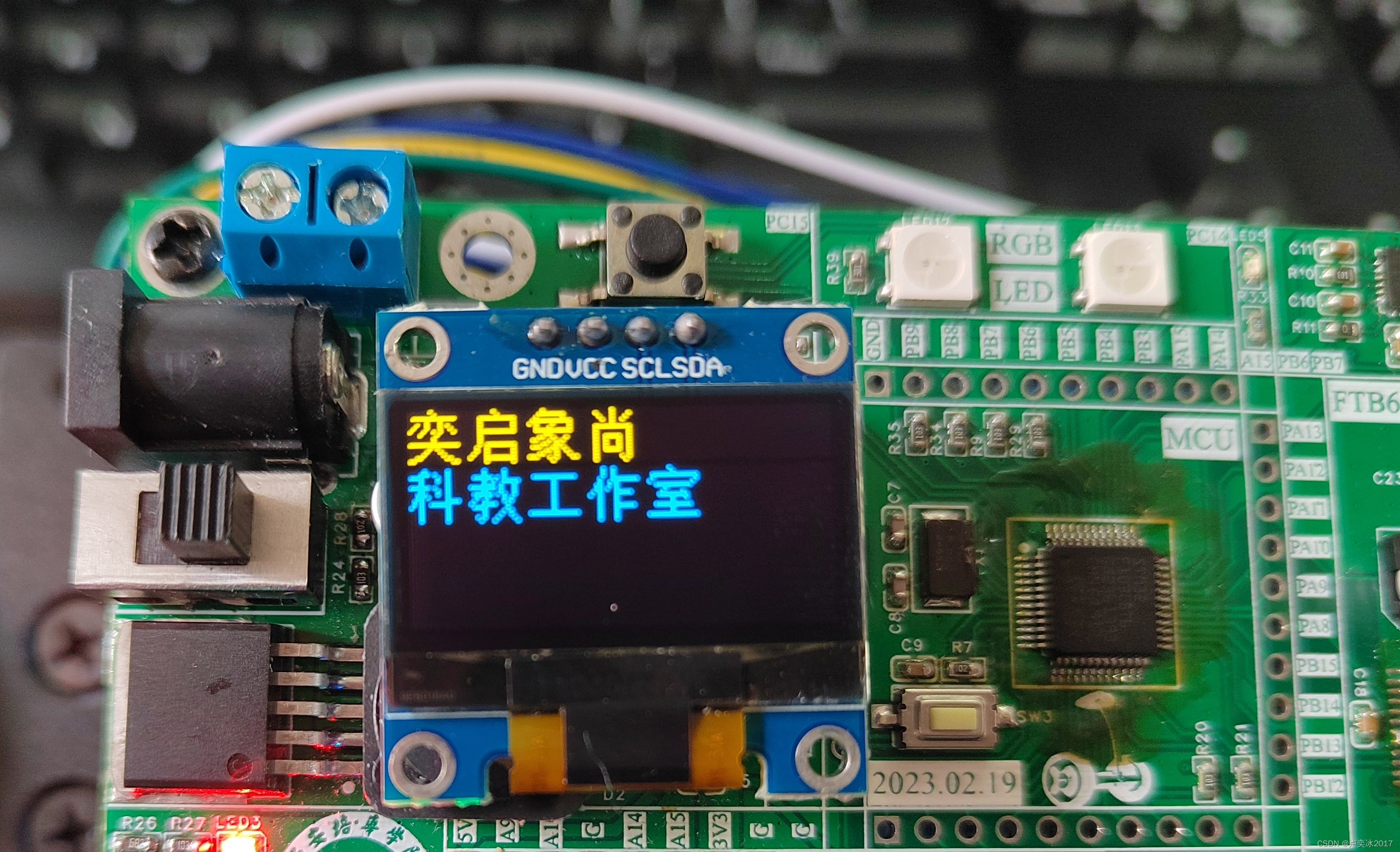

两行汉字的显示：while()循环中显示汉字。


  /* USER CODE BEGIN WHILE */
  while (1)
  {
//	HAL_GPIO_TogglePin(USER_LED_GPIO_Port, USER_LED_Pin);
//	HAL_Delay(1000);

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

	OLED_ShowCHinese(0,0,0);	//奕
	OLED_ShowCHinese(18,0,1);	//启  //18列，0行
	OLED_ShowCHinese(36,0,2);	//象
	OLED_ShowCHinese(54,0,3);	//尚  //54列，0行

	OLED_ShowCHinese(0,2,4);	//科
	OLED_ShowCHinese(18,2,5);	//教   //18列，2行
	OLED_ShowCHinese(36,2,6);	//工
	OLED_ShowCHinese(54,2,7);	//作   //54列，2行
	OLED_ShowCHinese(72,2,8);	//室

  }
  /* USER CODE END 3 */

滚动汉字的实现：



需要先发关闭滚动的指令2E，接着发滚动指令26（向右滚动）。紧接着发5条参数设置指令，用来设置持续水平滚动参数和决定滚动开始页，结束页，滚动速度和垂直滚动偏移的，最后才发开始滚屏指令2F。

注意：在发送开始滚屏（2F）前要先传输好显示数据，如果在滚屏的时候传输显示数据RAM中的内容可能被损坏，无法正常显示。

注意：关键代码不在while()循环里哦~

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

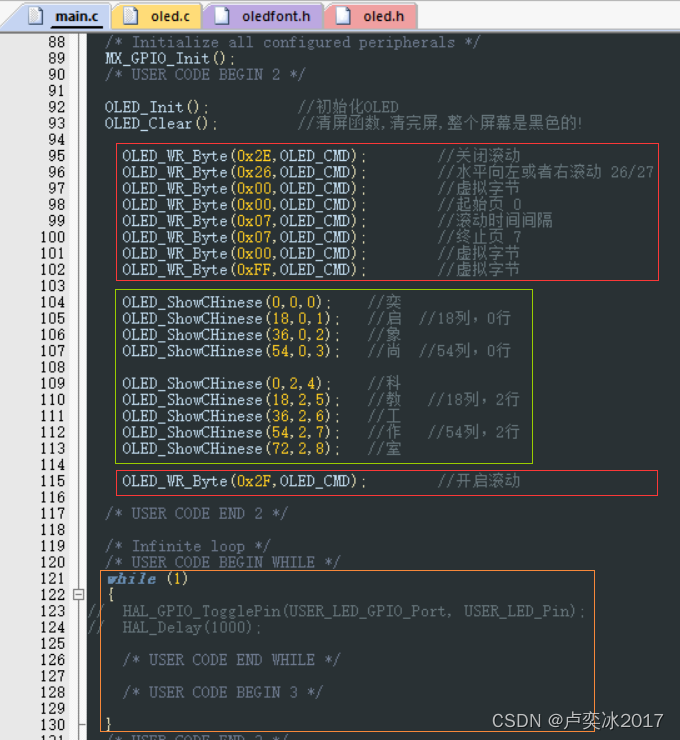

  OLED_Init();			//初始化OLED
  OLED_Clear(); 		//清屏函数,清完屏,整个屏幕是黑色的!

	OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动
	OLED_WR_Byte(0x26,OLED_CMD);        //水平向左或者右滚动 26/27
	OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
	OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
	OLED_WR_Byte(0x07,OLED_CMD);        //终止页 7
	OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0xFF,OLED_CMD);        //虚拟字节

	OLED_ShowCHinese(0,0,0);	//奕
	OLED_ShowCHinese(18,0,1);	//启  //18列，0行
	OLED_ShowCHinese(36,0,2);	//象
	OLED_ShowCHinese(54,0,3);	//尚  //54列，0行

	OLED_ShowCHinese(0,2,4);	//科
	OLED_ShowCHinese(18,2,5);	//教   //18列，2行
	OLED_ShowCHinese(36,2,6);	//工
	OLED_ShowCHinese(54,2,7);	//作   //54列，2行
	OLED_ShowCHinese(72,2,8);	//室

	OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
//	HAL_GPIO_TogglePin(USER_LED_GPIO_Port, USER_LED_Pin);
//	HAL_Delay(1000);

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

  }
  /* USER CODE END 3 */
}
