STM32定时器详解！BASE与PWM模式！一文看懂

一、基本定时器

定时器的本质

        定时器本质是一个计数器，所以牵扯到的问题就是多久产生一次计数，计数到到多少会发生什么世事件，因此引出相应的寄存器来设置。

相关寄存器

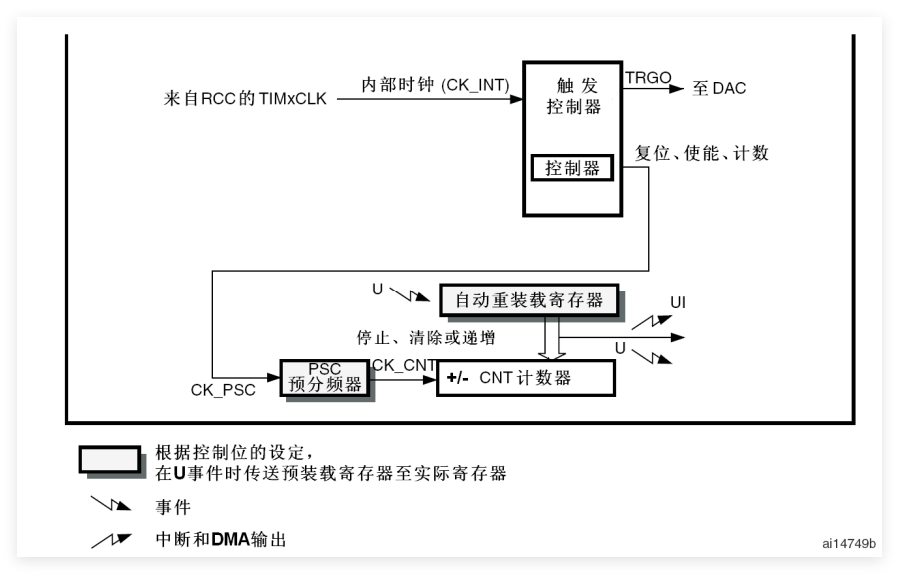

        PSC预分频器：对输入时钟TIMxCLK进行分频--->决定计数的时间
        自动重装载寄存器（ARR）：当计数器=ARR时，触发相应事件 ，他有自己对应的影子寄存器，预装载寄存器用于设置定时器的参数，比如设置自动重装载值等。而这些设置的参数需要从预装载寄存器加载到对应的影子寄存器，影子寄存器中的值才会真正对定时器的运行产生作用
        ARPE使能有缓冲功能，预装载寄存器的值不会立即更新到影子寄存器，要等到发生更新事件（如计数器溢出）时，预装载寄存器的值才会被传送到影子寄存器中。当ARPE位未使能时，预装载寄存器中的值会立即传送到影子寄存器，也就是对预装载寄存器的修改会马上生效，直接影响定时器的运行参数

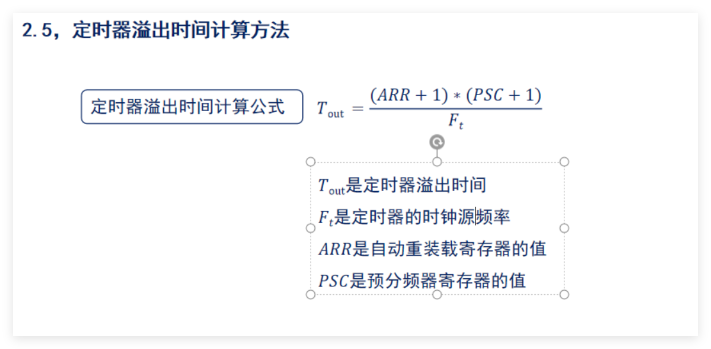

定时器溢出时间

        简而言之就是多少次计数乘以一次计数的时间。

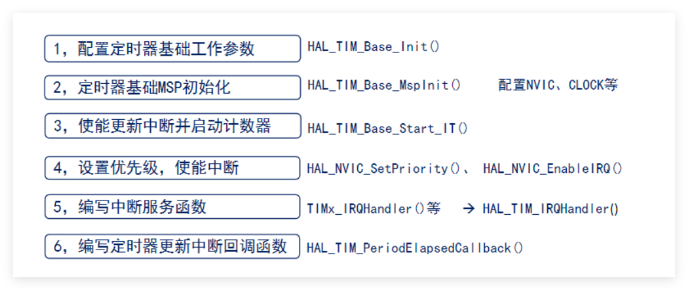

HAL库实现基本定时器

TIM_HandleTypeDef g_timx_handle;

void btim_timx_int_init(uint16_t arr, uint16_t psc)
{
    g_timx_handle.Instance = TIM6;
    g_timx_handle.Init.Prescaler = psc;
    g_timx_handle.Init.Period = arr;
    HAL_TIM_Base_Init(&g_timx_handle);

    HAL_TIM_Base_Start_IT(&g_timx_handle);
}

void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == TIM6)
    {
        __HAL_RCC_TIM6_CLK_ENABLE();
        HAL_NVIC_SetPriority(TIM6_IRQn, 1, 3);
        HAL_NVIC_EnableIRQ(TIM6_IRQn);
    }
}

void TIM6_IRQHandler(void)
{
    HAL_TIM_IRQHandler(&g_timx_handle);
}

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == TIM6)
    {
        LED0_TOGGLE();
    }
}

二、通用定时器+PWM模式

        通用定时器的模式和功能更多，但计数的本质不变

实验：通过定时器PWM模式实现呼吸灯


核心思想：当配置为复用推挽输出+PWM模式后，GPIO的电平变化完全由定时器硬件自动控制，脉冲宽度调制模式可以产生一个由TIMx_ARR寄存器确定频率、由TIMx_CCRx寄存器确定占空
比的信号。

过程

1.配置定时器 --HAL_TIM_PWM_Init(&g_timx_pwm_chy_handle)--与HAL_TIM_Base_Init对应;
2.配置pwm通道
3.启用PWM
4.初始化GPIO为推挽复用模式

核心理解：定时器的时钟源经过预分频之后的信号决定了计数器多久自加一次，而arr的值决定了加到多少置零重新加，而ccr决定了占空比得多少，小于ccr的值为有效电平，大于为无效电平，如果是固定的占空比则亮度是一样，所以需要周期变化ccr来变化占空比达到呼吸灯的效果，所以需要修改CCR

思路一：在主循环改变CCR

思路二：通过定时器中断触发改变CCR

void Pwm_Timer_Init(void)

{

    // 初始化定时器2
    g_pwm_timer1.Instance = TIM2;
    g_pwm_timer1.Init.Prescaler = 72 - 1; // 72M分频系数
    g_pwm_timer1.Init.Period = 500 - 1; // ARR
    g_pwm_timer1.Init.CounterMode = TIM_COUNTERMODE_UP;
    HAL_TIM_PWM_Init(&g_pwm_timer1);

    // 配置pwm通道
    TIM_OC_InitTypeDef sConfigOC;
    sConfigOC.OCMode = TIM_OCMODE_PWM1;
    sConfigOC.Pulse = (500 - 1) / 2; // 初始化占空比为50% ---CCR
    sConfigOC.OCPolarity = TIM_OCPOLARITY_LOW;
    HAL_TIM_PWM_ConfigChannel(&g_pwm_timer1, &sConfigOC, TIM_CHANNEL_2);
    HAL_TIM_PWM_Start(&g_pwm_timer1, TIM_CHANNEL_2);
    HAL_TIM_Base_Start_IT(&g_pwm_timer1);
}



void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM2)
    {
        // Enable the TIM6 clock
        __HAL_RCC_TIM2_CLK_ENABLE();
        __HAL_RCC_GPIOA_CLK_ENABLE();

        // 初始化GPIOA1
        GPIO_InitTypeDef GPIO_InitStruct;
        GPIO_InitStruct.Pin = GPIO_PIN_1;
        GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
        GPIO_InitStruct.Pull = GPIO_PULLUP;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
        HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

        // Configure the NVIC for TIM6
        HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_2);
        HAL_NVIC_SetPriority(TIM2_IRQn, 1, 3);
        HAL_NVIC_EnableIRQ(TIM2_IRQn);
    }
}


void TIM2_IRQHandler(void)
{
    // Handle the timer interrupt here
    HAL_TIM_IRQHandler(&g_pwm_timer1);
}


void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    // Handle the timer period elapsed callback here
    if(htim->Instance == TIM2)
    {
        static uint16_t ledrpwmval = 0;
        static uint8_t dir = 1;
        if (dir)ledrpwmval++;
        else ledrpwmval--;
        if (ledrpwmval > 300)dir = 0;
        if (ledrpwmval == 0)dir = 1;
        __HAL_TIM_SET_COMPARE(Pwm_Timer_Get_Handle(), TIM_CHANNEL_2, ledrpwmval);
    }
}


TIM_HandleTypeDef* Pwm_Timer_Get_Handle(void)
{
    return &g_pwm_timer1;
}
