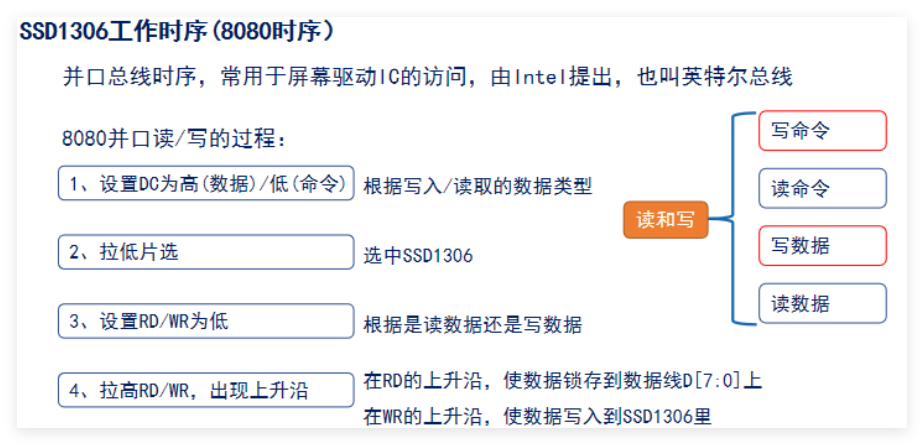

8080并口

8080并口模式是一种由Intel提出的并行总线协议，广泛应用于MCU与外部设备（如LCD、存储器）的高速数据传输。其核心特点是通过多根控制线与数据线协同操作，实现高效读写控制

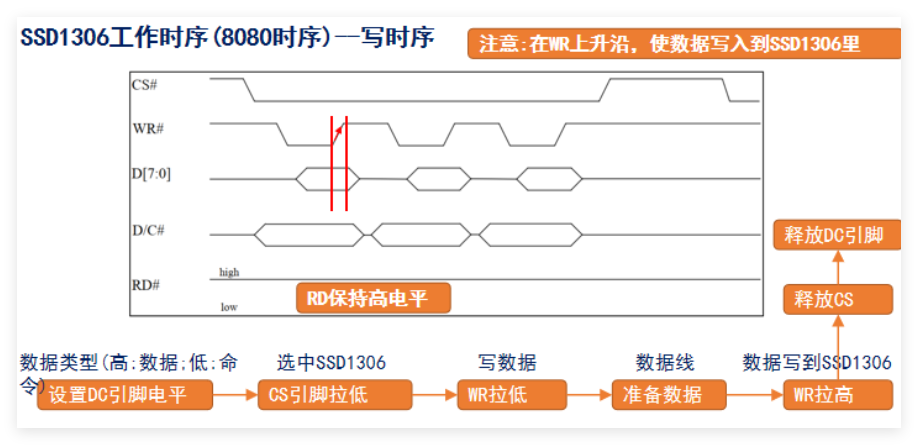

时序

根据时序的写入一个字节实现：

void Write_8080_Byte(uint8_t data, uint8_t is_data)
{
    // 1. 设置D/I引脚（命令或数据）
    HAL_GPIO_WritePin(DC_GPIO_Port, DC_Pin, is_data ? GPIO_PIN_SET : GPIO_PIN_RESET);

    // 2. 拉低片选
    HAL_GPIO_WritePin(CS_GPIO_Port, CS_Pin, GPIO_PIN_RESET);

    // 3. 加载数据到GPIO端口（假设数据线接在GPIOB的D0-D7）
    // STM32的GPIO端口（如GPIOB）通常由16个引脚（D0-D15）组成，每个引脚对应ODR寄存器的一个位（ODR是一个16位寄存器）--8080模式
    GPIOB->ODR = (GPIOB->ODR & 0xFF00) | data;  // 仅修改低8位

    // 4. 生成WR低电平并保持Tsu
    HAL_GPIO_WritePin(WR_GPIO_Port, WR_Pin, GPIO_PIN_RESET);
    __NOP(); __NOP(); __NOP();  // 约15ns@72MHz

    // 5. WR上升沿锁存数据
    HAL_GPIO_WritePin(WR_GPIO_Port, WR_Pin, GPIO_PIN_SET);

    // 6. 释放片选
    HAL_GPIO_WritePin(CS_GPIO_Port, CS_Pin, GPIO_PIN_SET);
}

拓展

用HAL库实现IIC写入一个数据，本质就是使用IIC库函数根据从设备地址写入数据（控制字节+数据）

注意：HAL_I2C_Master_Transmit函数要求传入的目标地址是7位地址左移1位后的值，即8位地址格式。若OLED的7位地址是0x3C，则：写操作地址：0x3C << 1 = 0x78 (0b01111000)。读操作地址：0x3C << 1 | 1 = 0x79 (0b01111001)

/* 定义OLED的I2C地址（假设为0x3C，需根据实际模块调整） */
#define OLED_I2C_ADDR    0x3C

void Write_I2C_Byte(uint8_t data, uint8_t is_data) {
    uint8_t buffer[2];
    buffer[0] = is_data ? 0x40 : 0x00;  // 控制字节：0x00（命令）或0x40（数据）
    buffer[1] = data;                    // 数据或命令字节

    // 通过I2C发送数据包
    HAL_I2C_Master_Transmit(&hi2c1, OLED_I2C_ADDR << 1, buffer, 2, HAL_MAX_DELAY);
}

OLED

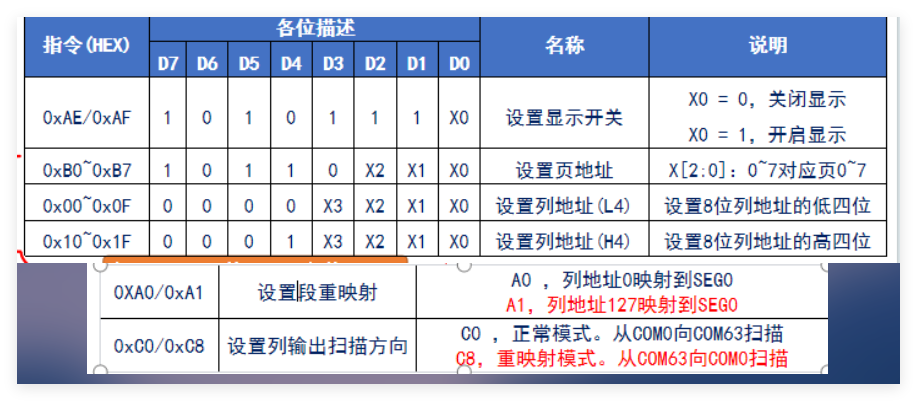

常用命令

页地址模式：对GRAM进行操作时，列地址指针会自动递增。当列地址指针到达列结束地址时，重置为开始地址，但页地址指针不变。用户必须设置新的页面和列地址，以便访问下一页GRAM内容。----------1. 发送内存地址模式命令0x20 2. 发送页地址模式命令0x02，默认为页地址模式

static uint8_t g_oled_gram[128][8];	 /* OLED的显存 */

void oled_refresh_gram(void)
{
	uint8_t i,n;
	for (i = 0; i < 8; i++)
	{
		oled_wr_byte(0xb0 + i, OLED_CMD) ; 	/* 设置页地址（0~7）*/
		oled_wr_byte(0x00, OLED_CMD) ;	/* 设置显示位置-列低地址 */
		oled_wr_byte(0x10, OLED_CMD) ;	/* 设置显示位置-列高地址 */

		for (n = 0; n < 128; n++)
		{
			oled_wr_byte( g_oled_gram[ n ][ i ], OLED_DATA) ;
		}
	}
}

一共八次循环八次页写入，列地址在该模式下会自动地址，写完一页的所有列之后需要重置页和列

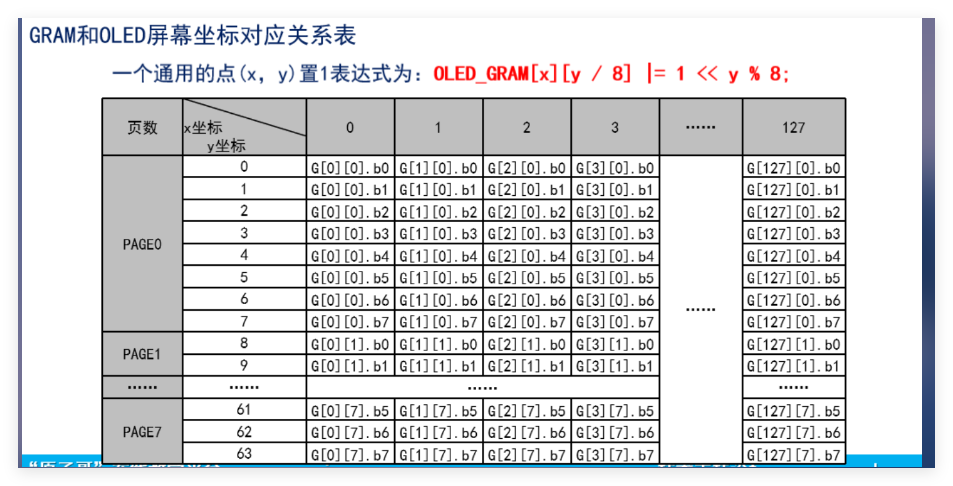

简单来讲，128*64的分辨率就是128*64bit，二维数组GRAM[128][8]队友与之对应，GRAM[128][x]代表一页，GRAM[y][x]代表一页中的一列。

画点函数

void oled_draw_point(uint8_t  x, uint8_t  y, uint8_t  dot)
{
	uint8_t pos, bx, temp = 0;
	if (x > 127 || y > 63)	 return;	 /* 超出范围了 */
	pos = y / 8; 		/*  页地址 */
	bx = y % 8; 		/*  计算y在对应字节里面的位置 */
	temp = 1 << bx;	/*  转换后y对应的bit位置 */

	if ( dot )	/*  画实心点 */
		g_oled_gram[ x ][ pos ] |= temp;
	else
		g_oled_gram[ x ][ pos ] &= ~temp;
}

字符显示

字符显示的原理就是根据一个字符点阵，维护唯一的一个GRAM[128][64]，改变其中的值，然后刷新（oled_refresh_gram(void)），发送GRAM到驱动芯片，在字符宽度为16*8的情况下，根据字符的点阵数据，对GRAM进行改写

	uint8_t oled_ascii_1608[]=
{
  0x00,0x04,0x00,0x3C,0x03,0xC4,0x1C,0x40,
  0x07,0x40,0x00,0xE4,0x00,0x1C,0x00,0x04
} ;
void oled_show_char_test(uint8_t x, uint8_t y, uint8_t mode)
{
	uint8_t temp, t1, t;
	uint8_t y0 = y;                 // 起始y坐标

	for (t = 0; t < 16; t++)  // 处理16列（字符宽度16像素）
	{
		temp = oled_ascii_1608[t];  // 获取当前列数据

		for (t1 = 0; t1 < 8; t1++)
		{
			// 处理每列的8个像素（字符高度8像素）
			if (temp & 0x80)        // 检查最高位（最上方像素）
				oled_draw_point(x, y, mode);
			else
				oled_draw_point(x, y, !mode);

			temp <<= 1;             // 左移处理下一位
			y++;                    // y坐标递增

			if ((y - y0) == 8)
			{    // 已处理完8行（一列的高度）
				y = y0;             // 重置y坐标到起始位置
				x++;                // 移至下一列（x递增）
				break;              // 跳出内层循环，处理下一列
			}
		}
	}
}
