QT绘图类和绘图事件类以及绘图的方式

    Qt提供了三种渐变画刷，分别是线性渐变(QLinearGradient)、辐射渐变(QRadialGradient)、角度渐变(QConicalGradient)。很多绘图系统都内置了渐变的功能，渐变的设置就是在QBrush里面。
       QT的QPainterPath类由一些图形如曲线、矩形、椭圆组成的对象，能保存已经绘制好的图形从而实现图形元素的构造和复用，图形状只需创建一次，然后调用QPainter::drawPath()函数多次绘制，painterpath可以加入闭合或不闭合的图形，QPainterPath可用于填充，描边，clipping。QPainterPath一旦创建，直线和曲线都可以被添加入path，通过lineTo()、arcTo()、cubicTo()和quadTo()函数，currentPosition()是最后一次绘制后的“结束点”（或初始点），使用moveTo()移动currentPosition()不会添加任何元素，moveTo() 隐含的开始一个新subpath，并且闭合前一个。 一个path 添加到另一个path用connectPath()。它默认是从原点(0，0)开始绘图，可以使用moveTo()改变绘图的开始位置。

二、效果图

        三种渐变的方向和效果图：

三、详解

1、代码

（1）widget.h

[html]  view plain  copy

1. #ifndef WIDGET_H
2. #define WIDGET_H
3.
4. #include <QWidget>
5. #include <QPainter>
6.
7. class Widget : public QWidget
8. {
9.     Q_OBJECT
10.
11. public:
12.     Widget(QWidget *parent = 0);
13.     ~Widget();
14.
15. protected:
16.     void paintEvent(QPaintEvent *event);
17. };
18.
19. #endif // WIDGET_H

（2）widget.cpp

[html]  view plain  copy

1. #include "widget.h"
2.
3. Widget::Widget(QWidget *parent)
4.     : QWidget(parent)
5. {
6.     resize(400, 400);
7. }
8.
9. Widget::~Widget()
10. {
11.
12. }
13.
14. void Widget::paintEvent(QPaintEvent *event)
15. {
16.     QPainter painter(this);
17.     painter.setRenderHint(QPainter::Antialiasing);
18.     painter.setRenderHint(QPainter::SmoothPixmapTransform);
19.     painter.save();
20.     //线性渐变，渐变开始，和结束点
21.     QLinearGradient linearGradient(10,10,100,100);
22.     //创建了一个QLinearGradient对象实例，参数为起点和终点坐标，可作为颜色渐变的方向
23.     //painter.setPen(Qt::NoPen);
24.     linearGradient.setColorAt(0.0,Qt::green);
25.     linearGradient.setColorAt(0.2,Qt::white);
26.     linearGradient.setColorAt(0.4,Qt::blue);
27.     linearGradient.setColorAt(0.6,Qt::red);
28.     linearGradient.setColorAt(1.0,Qt::yellow);
29.     painter.setBrush(QBrush(linearGradient));
30.     painter.drawEllipse(10,10,100,100);
31.     //前面为左边，后面两个参数为横轴和纵轴,上面的四行分别设置渐变的颜色和路径比例
32.
33.     //辐射渐变
34.     QRadialGradient radialGradient(10+50 , 120+50, 50, 60, 170);
35.     //创建了一个QRadialGradient对象实例，参数分别为中心坐标，半径长度和焦点坐标,如果需要对称那么中心坐标和焦点坐标要一致
36.     radialGradient.setColorAt(0,Qt::green);
37.     radialGradient.setColorAt(0.2,Qt::white);
38.     radialGradient.setColorAt(0.4,Qt::blue);
39.     radialGradient.setColorAt(0.6,Qt::red);
40.     radialGradient.setColorAt(1.0,Qt::yellow);
41.     painter.setBrush(QBrush(radialGradient));
42.     painter.drawEllipse(10,120,100,100);//在相应的坐标画出来
43.
44.     //弧度渐变
45.     QConicalGradient conicalGradient(10+50,  230 + 50,0);
46.     //创建了一个QConicalGradient对象实例，参数分别为中心坐标和初始角度
47.     conicalGradient.setColorAt(0,Qt::green);
48.     conicalGradient.setColorAt(0.2,Qt::white);
49.     conicalGradient.setColorAt(0.4,Qt::blue);
50.     conicalGradient.setColorAt(0.6,Qt::red);
51.     conicalGradient.setColorAt(0.8,Qt::yellow);
52.     conicalGradient.setColorAt(1.0,Qt::green);
53.     //设置渐变的颜色和路径比例
54.     painter.setBrush(QBrush(conicalGradient));
55.     painter.drawEllipse(10, 230, 100, 100);//在相应的坐标画出来
56.     painter.restore();
57.
58.     painter.save();
59.     QConicalGradient conicalGradient2(width()/2, height()/2, 90);
60.     conicalGradient2.setColorAt(0, QColor(45, 204, 112));
61.     conicalGradient2.setColorAt(1.0, QColor(51, 152, 219));
62.     painter.setPen(QPen(QBrush(conicalGradient2), 30));
63.     painter.drawEllipse(QRectF((width()/2 - 65), (height()/2 - 65), 130, 130));
64.     painter.restore();
65.
66.     //QPainterPath画圆角矩形
67.     painter.save();
68.     const qreal radius = 26;
69.     QPainterPath path;
70.     QRectF rect = QRect(150, 10, 100, 100);
71.     QLinearGradient myGradient(rect.topLeft(), rect.bottomRight());
72.     myGradient.setColorAt(0.0,Qt::green);
73.     myGradient.setColorAt(0.9,Qt::yellow);
74.     path.moveTo(rect.topRight() - QPointF(radius, 0));
75.     path.lineTo(rect.topLeft() + QPointF(radius, 0));
76.     path.quadTo(rect.topLeft(), rect.topLeft() + QPointF(0, radius));
77.     path.lineTo(rect.bottomLeft() + QPointF(0, -radius));
78.     path.quadTo(rect.bottomLeft(), rect.bottomLeft() + QPointF(radius, 0));
79.     path.lineTo(rect.bottomRight() - QPointF(radius, 0));
80.     path.quadTo(rect.bottomRight(), rect.bottomRight() + QPointF(0, -radius));
81.     path.lineTo(rect.topRight() + QPointF(0, radius));
82.     path.quadTo(rect.topRight(), rect.topRight() + QPointF(-radius, -0));
83.     painter.setBrush(myGradient);
84.     painter.fillPath(path, QColor(Qt::green));
85.     painter.drawPath(path);
86.     painter.restore();
87.     QWidget::paintEvent(event);
88. }

（3）main.cpp

[html]  view plain  copy

1. #include "widget.h"
2. #include <QApplication>
3.
4. int main(int argc, char *argv[])
5. {
6.     QApplication a(argc, argv);
7.     Widget w;
8.     w.show();
9.
10.     return a.exec();
11. }

2、运行结果

2 绘图中，和插入图片qpixmap

1. #include "mywidget.h"
2. #include<QApplication>
3. #include<QPixmap>
4.
5. Mywidget::Mywidget(QWidget *parent) : QWidget(parent)
6. {
7.
8. }
9.
10. void Mywidget::paintEvent(QPaintEvent *e)
11. {
12.     QPixmap pixmap(size()); //相当于小汽车，将所画的东西打包塞进小汽车中
13.
14.     //paintEvent需要画笔工具QPainter，在头文件QPainter中
15.     QPainter p(&pixmap);    //画在小汽车里边，能有效提高效率
16.
17.
18.     QTransform transform;
19.     //transform可以代替p的translate，因为他会进行一系列复杂的运算，平移、旋转、缩放等等
20.     //虽然p也有scale，rotate，translate等函数
21.     transform.rotate(10);
22.     transform.scale(0.8, 0.8);  //缩放功能
23.     //将以下所有的图像旋转10度,改语句后面的所画的图像都要旋转
24.     p.setTransform(transform);
25.     //将下方画的所有图形移动相对应的位置,整体图像平移，只影响这句话之后的语句，知道遇到下一个translate语句
26.     p.translate(100, 100);
27.     //消锯齿，让画出的图形更加美观
28.     p.setRenderHint(QPainter::SmoothPixmapTransform);
29.     //设置画笔属性
30.     p.setPen(QPen(Qt::red, 2, Qt::DashDotLine));
31.     //设置封闭图像的填充颜色,从BrushStyle文件中找，要学会查询函数的使用准则
32.     p.setBrush(Qt::CrossPattern);
33.     //设置字体格式,宋体， 40个像素， 加粗值为100， 斜体
34.     p.setFont(QFont("宋体", 40, 100, true));
35.
36.     QTransform transform2;
37.     transform.scale(0.5, 0.5);
38.     //这里的false代表是和前面的transform相互独立，效果不叠加
39.     p.setTransform(transform2, false);
40.
41.
42.     //画一条直线
43.     p.drawLine(QPoint(0, 0), QPoint(100, 100));
44.     //画一个椭圆，第一个参数为中心点，第二个第三个分别为x和y的轴长,当二者相等时未圆
45.     p.drawEllipse(QPoint(100, 100), 50, 50);
46.     //画字
47.     p.drawText(QPoint(200, 100), "Hello, China!");
48.     //画图
49.     p.drawPixmap(QPoint(230, 300), QPixmap("pic.jpg"));
50.     //画出直角矩形
51.     p.drawRect(QRect(150, 150, 100,60));
52.     //画出有弧的矩形
53.     p.drawRoundedRect(QRect(230, 230, 100,60), 20, 20);
54.
55.     //结束画笔
56.     p.end();
57.
58.     //开始在窗口上画，画什么呢？
59.     p.begin(this);
60.     //前方开始装车的过程，最后一股气打包全部带走，送到窗口
61.     //北京颜色发生了改变，怎么变回来呢？
62.     p.drawPixmap(QPoint(0, 0), pixmap);
63. }
64.
65. int main(int argc, char *argv[])
66. {
67.     QApplication app(argc, argv);
68.
69.     Mywidget w;
70.     w.show();
71.
72.     app.exec();
73. }

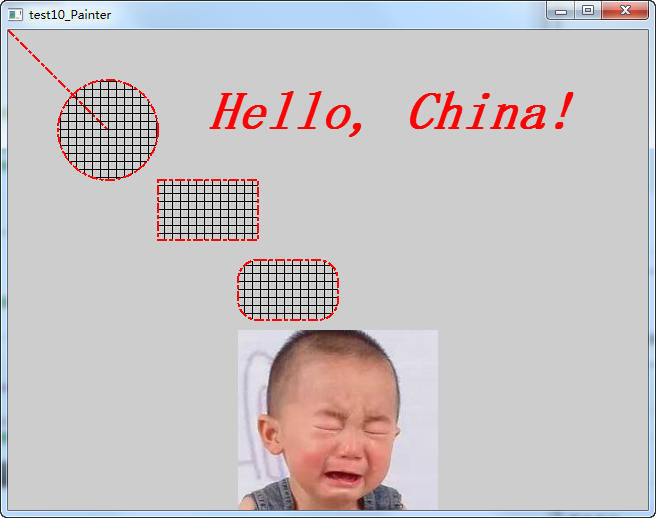

运行结果：

注意：提高画图的效率！

二 画板小项目

头文件Mywidget.h

[cpp]  view plain  copy

1. #ifndef MYWIDGET_H
2. #define MYWIDGET_H
3.
4. #include<QWidget>
5. #include<QPainter>
6. #include<QMouseEvent>
7.
8. class Mywidget : public QWidget
9. {
10.     Q_OBJECT
11. public:
12.     explicit Mywidget(QWidget *parent = 0);
13.
14.     void paintEvent(QPaintEvent *ev);
15.     void mouseMoveEvent(QMouseEvent *ev);
16.     void mousePressEvent(QMouseEvent *ev);
17.     void mouseReleaseEvent(QMouseEvent *ev);
18.
19.     QVector<QVector<QPoint>> _lines;  //画多条线
20. signals:
21.
22. public slots:
23. };
24.
25. #endif // MYWIDGET_H

源文件：

[cpp]  view plain  copy

1. #include "mywidget.h"
2. #include<QApplication>
3.
4. Mywidget::Mywidget(QWidget *parent) : QWidget(parent)
5. {
6.
7. }
8.
9. void Mywidget::paintEvent(QPaintEvent *)
10. {
11.     QPainter p(this);
12.     for(int i=0; i<_lines.size(); i++)
13.     {
14.         const QVector<QPoint> &line = _lines.at(i);
15.         for(int j=0; j<line.size()-1; j++)
16.             p.drawLine(line.at(j), line.at(j+1));
17.     }
18. }
19.
20. void Mywidget::mouseMoveEvent(QMouseEvent *ev)
21. {
22.     if(_lines.size() == 0)
23.     {
24.         QVector<QPoint> line;
25.         _lines.append(line);
26.     }
27.
28.     QVector<QPoint> &lastLine = _lines.last();
29.     //记录该条线当前的位置
30.     lastLine.append(ev->pos());
31.     //强制重绘
32.     update();
33. }
34.
35. void Mywidget::mousePressEvent(QMouseEvent *ev)
36. {
37.     //每次点击鼠标都会为之绘画一条新的线，并将该线的起点位置添加到_lines中
38.     QVector<QPoint> line;
39.     _lines.append(line);
40.
41.     //记录下该条线当前的位置
42.     QVector<QPoint> &lastLine = _lines.last();
43.     lastLine.append(ev->pos());
44. }
45.
46. void Mywidget::mouseReleaseEvent(QMouseEvent *ev)
47. {
48.     QVector<QPoint> &lastLine = _lines.last();
49.     lastLine.append(ev->pos());
50. }
51.
52. int main(int argc, char *argv[])
53. {
54.     QApplication app(argc, argv);
55.
56.     Mywidget w;
57.     w.show();
58.
59.    return app.exec();
60. }

运行结果：

注意：

• 需要在鼠标移动的时候调用update()，使之强制重绘，否则，画面版上不会出现任何效果。
• QVector函数的使用方法和CPP中的Vector方法差不多。

三 在该项目的基础上增加一个按钮

新增一个类MyButton.h

[cpp]  view plain  copy

1. #ifndef MYBUTTON_H
2. #define MYBUTTON_H
3.
4. #include <QWidget>
5.
6. class MyButton : public QWidget
7. {
8.     Q_OBJECT
9. public:
10.     explicit MyButton(QWidget *parent = 0);
11.     MyButton(const QString& text, QWidget* parent = 0);
12.
13.     QRect _rect;
14.     QString _text;
15.     bool _pressed;
16.     void mousePressEvent(QMouseEvent *);
17.     void mouseReleaseEvent(QMouseEvent *);
18.
19.     void paintEvent(QPaintEvent *);
20.
21. signals:
22.     void clicked();
23.
24. public slots:
25.
26. };
27.
28. #endif // MYBUTTON_H

源文件MyButton.cpp

[cpp]  view plain  copy

1. #include "MyButton.h"
2. #include <QPainter>
3. #include <QMouseEvent>
4. MyButton::MyButton(QWidget *parent) :
5.     QWidget(parent), _rect(0, 0, 100, 30), _text(QString())
6. {
7.     _pressed = false;
8.     this->setGeometry(_rect);
9. }
10.
11. MyButton::MyButton(const QString &text, QWidget *parent):
12.     QWidget(parent), _text(text), _rect(0, 0, 100, 30)
13. {
14.     _pressed = false;
15.     this->setGeometry(_rect);
16. }
17.
18. void MyButton::mousePressEvent(QMouseEvent *)
19. {
20.     _pressed = true;
21.     update();
22. }
23.
24. void MyButton::mouseReleaseEvent(QMouseEvent *ev)
25. {
26.     _pressed = false;
27.     update();
28.
29.     if(_rect.contains(ev->pos()))
30.         emit clicked();
31.     // callback handler
32. }
33. void MyButton::paintEvent(QPaintEvent *)
34. {
35.     QPainter p(this);
36.     if(_pressed)
37.         p.setBrush(Qt::yellow);
38.     else
39.         p.setBrush(Qt::darkGray);
40.     p.drawRect(_rect);
41.     p.drawText(_rect, _text, QTextOption(Qt::AlignCenter));
42. }

MyWidget,h

[cpp]  view plain  copy

1. #ifndef MYWIDGET_H
2. #define MYWIDGET_H
3.
4. #include <QWidget>
5. #include "MyButton.h"
6.
7. class MyWidget : public QWidget
8. {
9.     Q_OBJECT
10. public:
11.     explicit MyWidget(QWidget *parent = 0);
12.
13.     MyButton* button;
14.
15.     void paintEvent(QPaintEvent *);
16.
17.     void mousePressEvent(QMouseEvent *);
18.     void mouseReleaseEvent(QMouseEvent *);
19.     void mouseMoveEvent(QMouseEvent *);
20.
21.     QVector< QVector<QPoint> > _lines;
22.
23. signals:
24.
25. public slots:
26.     void slotButtonClicked();
27. };
28.
29. #endif // MYWIDGET_H

MyWidget.cpp

[cpp]  view plain  copy

1. #include "MyWidget.h"
2. #include <QPainter>
3. #include <QPixmap>
4. #include <QMouseEvent>
5. #include <QDebug>
6.
7. MyWidget::MyWidget(QWidget *parent) :
8.     QWidget(parent)
9. {
10.     button = new MyButton("MyButton", this);
11.     connect(button, SIGNAL(clicked()), this, SLOT(slotButtonClicked()));
12.
13. //    button->setGeometry(30, 30, 100, 30);
14. }
15.
16. void MyWidget::slotButtonClicked()
17. {
18.     qDebug() << "button is clicked";
19. }
20.
21. void MyWidget::paintEvent(QPaintEvent *)
22. {
23.     QPainter p(this);
24.     for(int i=0; i<_lines.size(); ++i)
25.     {
26.         const QVector<QPoint>& line = _lines.at(i);
27.         for(int j=0; j<line.size()-1; ++j)
28.         {
29.             p.drawLine(line.at(j), line.at(j+1));
30.         }
31.     }
32. }
33.
34. void MyWidget::mouseMoveEvent(QMouseEvent *ev)
35. {
36.     if(_lines.size() == 0)
37.     {
38.         QVector<QPoint> line;
39.         _lines.append(line);
40.     }
41.
42.     QVector<QPoint>& lastLine = _lines.last();
43.     lastLine.append(ev->pos());
44.
45.     update();
46. }
47. void MyWidget::mousePressEvent(QMouseEvent *ev)
48. {
49.     QVector<QPoint> line;
50.     _lines.append(line);
51.
52.     QVector<QPoint>& lastLine = _lines.last();
53.     lastLine.append(ev->pos());
54. }
55. void MyWidget::mouseReleaseEvent(QMouseEvent *ev)
56. {
57.     QVector<QPoint>& lastLine = _lines.last();
58.     lastLine.append(ev->pos());
59. }
60.
61. #include <QApplication>
62. int main(int argc, char** argv)
63. {
64.     QApplication app(argc, argv);
65.
66.     MyWidget w;
67.     w.show();
68.
69.     return app.exec();
70. }

功能：新加了一个按钮

3 图片渐变的三种方式下三种模式

线性，弧形，辐射

简述

QGradient 可以和 QBrush 组合使用，来指定渐变填充。

Qt 目前支持三种类型的渐变填充：

• QLinearGradient：显示从起点到终点的渐变
• QRadialGradient：以圆心为中心显示渐变
• QConicalGradient：围绕一个中心点显示渐变

渐变类型可以使用 type() 函数来检索，类型中的每一个都是 QGradient 的子类。

渐变类型

QLinearGradient	QRadialGradient	QConicalGradient

使用 QGradientStop 类来描述渐变中过渡点的位置和颜色。例如：一个位置和一个颜色。使用 setColorAt() 函数来定义一个过渡点。或者，使用 setStops() 函数来一次定义多个过渡点。需要注意的是，后者的功能将替换当前设置的过渡点。

这是渐变的一套完整的过渡点（通过 stops() 来访问）描述渐变区域如何被填充。如果没有指定任何过渡点，那么将会从 0 点（黑色）渐变为 1 点（白色）。

QLinearGradient

QLinearGradient 显示从起点到终点的渐变。

QGradient::PadSpread	QGradient::RepeatSpread	QGradient::ReflectSpread

void MainWindow::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);

    // 反走样
    painter.setRenderHint(QPainter::Antialiasing, true);

    // 设置渐变色
    QLinearGradient linear(QPointF(80, 80), QPointF(150, 150));
    linear.setColorAt(0, Qt::black);
    linear.setColorAt(1, Qt::white);

    // 设置显示模式
    linear.setSpread(QGradient::PadSpread);

    // 设置画笔颜色、宽度
    painter.setPen(QPen(QColor(0, 160, 230), 2));

    // 设置画刷填充
    painter.setBrush(linear);

    // 绘制椭圆
    painter.drawRect(QRect(40, 40, 180, 180));
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

QLinearGradient 构造函数的第一个参数指定起点，第二个参数指定终点，然后显示渐变。函数setColorAt() 用于设置起点和终点之间要显示的颜色，setSpread() 可以设置起点和终点区域之外的显示模式。

QRadialGradient

QRadialGradient 类以圆心为中心显示渐变。(cx, cy) 是中点，半径（radius）是以中点为圆心的圆的半径，(fx, fy) 是渐变的起点。

QGradient::PadSpread	QGradient::RepeatSpread	QGradient::ReflectSpread

void MainWindow::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);

    // 反走样
    painter.setRenderHint(QPainter::Antialiasing, true);

    // 设置渐变色
    QRadialGradient radial(110, 110, 50, 130, 130);
    radial.setColorAt(0, Qt::black);
    radial.setColorAt(1, Qt::white);

    // 设置显示模式
    radial.setSpread(QGradient::ReflectSpread );

    // 设置画笔颜色、宽度
    painter.setPen(QPen(QColor(0, 160, 230), 2));

    // 设置画刷填充
    painter.setBrush(radial);

    // 绘制椭圆
    painter.drawRect(QRect(40, 40, 180, 180));
}


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

QRadialGradient 构造函数的第一个参数和第二个参数是 (cx, cy) 坐标，第三个参数是半径，第四个和第五个参数是 (fx, fy) 坐标。

QConicalGradient

QConicalGradient 在 (cx, cy) 坐标上以角度 (angle) 为中心显示渐变。

void MainWindow::paintEvent(QPaintEvent *event)
{
    Q_UNUSED(event);

    QPainter painter(this);

    // 反走样
    painter.setRenderHint(QPainter::Antialiasing, true);

    // 设置渐变色
    QConicalGradient conical(110, 110, 45);
    conical.setColorAt(0, Qt::black);
    conical.setColorAt(1, Qt::white);

    // 设置画笔颜色、宽度
    painter.setPen(QPen(QColor(0, 160, 230), 2));

    // 设置画刷填充
    painter.setBrush(conical);

    // 绘制椭圆
    painter.drawRect(QRect(40, 40, 180, 180));
}
