新华DCS系统MODBUS通讯仿真测试方法介绍

新华DCS ICAN3.1系统本身具有管理虚拟CPU并运行程序的功能。并且上位机画面可以与DPU数据实时同步仿真。如果新华DCS 做 MODBUS 从站，一个第三方系统做MODBUS主站，该如何进行通讯测试呢。具体仿真方法如下所示：

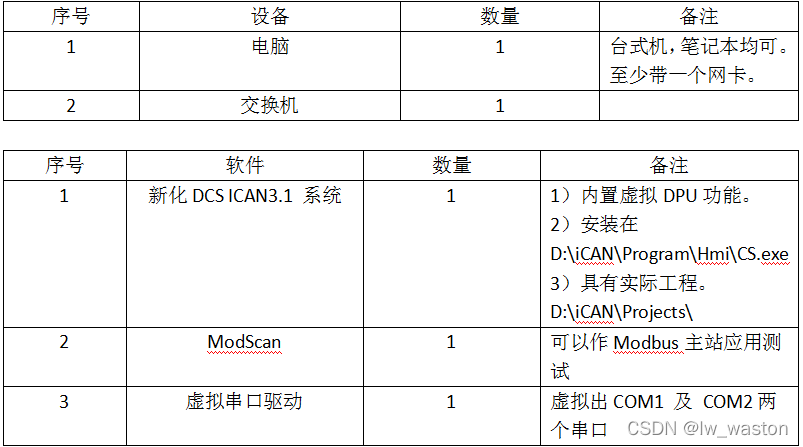

1、 需要设备及软件：

2、步骤如下：

2.1硬件步骤：
1）电脑开机。
2）交换机连接电脑网卡。
3）交换机上电运行。
2.2软件步骤：

1）设置电脑IP
一般配置IP为A网工程站IP。 222.222.221.201/255.255.255.0
2）运行虚拟DPU及组态程序
参照第一篇《新华DCS系统通讯测试》方法
3）启动CS.exe软件
启动D:\iCAN\Program\Hmi\CS.exe
4）配置新华DCS通讯文件

	配置通讯配置文件Modbus2.cfg;通讯端口选择COM1  ，从站地址设定1。

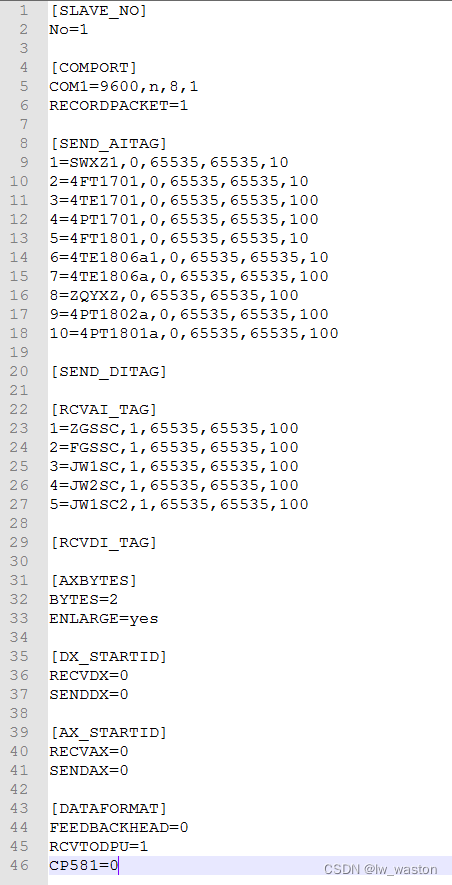

配置文件示例图片如下：

5）启动新华Modbus通讯软件
本测试是新华DCS系统做MODBUS从站。直接运行软件。
启动新华DCS系统自带的Modbus通讯软件。
安装路径为：
D:\iCAN\Projects\项目名\ModbusSlave\modbus2.exe
6）启动ModScan通讯软件
启动MobScan软件
7）配置ModScan通讯软件
1 连接配置
默认的连接配置就是默认的读命令。默认的配置不包含写命令。

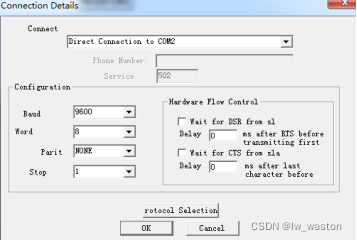

连接虚拟串口Com2。其它参数都是默认。
这个配置可以读数据测试。但是只能测试读数据。

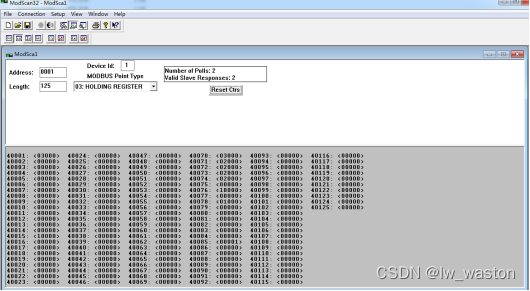

连接成功后界面入下图所示：

2 写命令配置

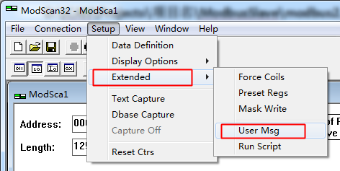

ModScan这个功能隐藏在Setup\Extended\UserMsg功能。点击按钮弹出入下对话框口，按照Modbus写命令的格式写入。其中从站地址、命令、及数据、需要自己写。CRC校验码由软件自动生成。
对于新华DCS ICAN 系统。有一个显著的特点。Modbus通讯解析是由CS.exe 集成的 虚拟0号站CPU接收和转发的。接收数据地址必须从0地址开始写起。
假设给从站1，0地址起始一次发送5个连续数据。

   命令如下：01,10, 00,00,00,05,0A,01,02,03,04,01,02,01,02,03,04,95,96

8）查看通讯结果

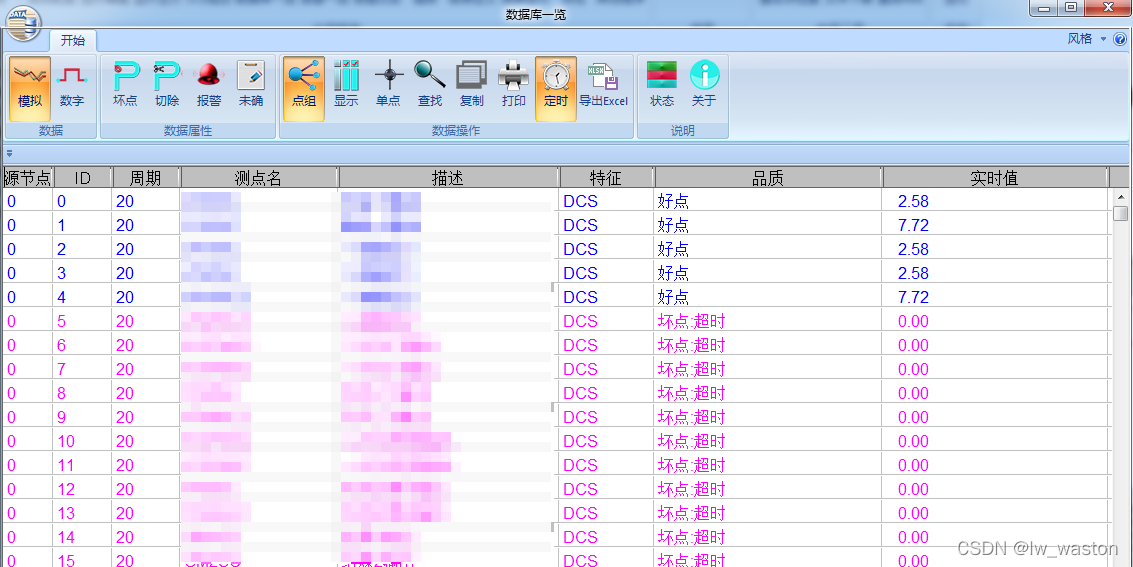

打开数据库一览表，可以看到数据已经发送过来。
