无PLC硬件如何验证Modbus通讯？一篇文章教会你，西门子仿真软件advance与modbus仿真服务端Modbus Slave通讯

简介‌：

当你写完PLC程序，却发现手头没有硬件设备测试Modbus通讯——
❌ 不敢直接上产线调试，怕引发意外停机？
❌ 反复纠结地址映射、字节序问题，担心通讯失败？
❌ 设备到货前只能干等，项目进度一拖再拖？
‌别慌！‌ 用一台电脑就能模拟真实PLC与Modbus设备的数据交互！
本文教你：
✅ 如何用 ‌免费工具‌ 搭建虚拟通讯环境
✅ 快速验证读写指令，避开“端口冲突”“超时错误”等坑
✅ 提前发现80%的通讯隐患，省下现场调试时间
‌无需硬件、不写代码‌ ，10分钟实现“虚实联调”，点击解锁高效测试方案！

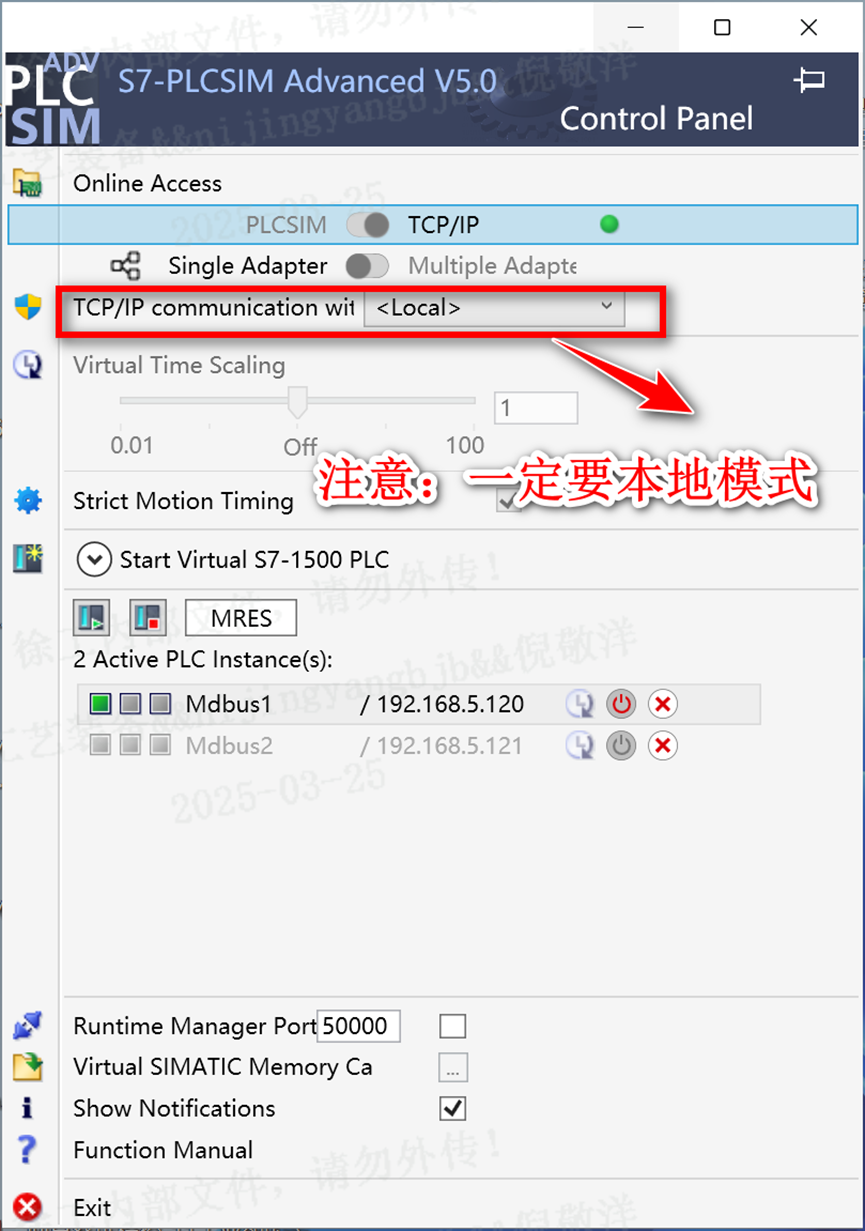

一、 advance配置

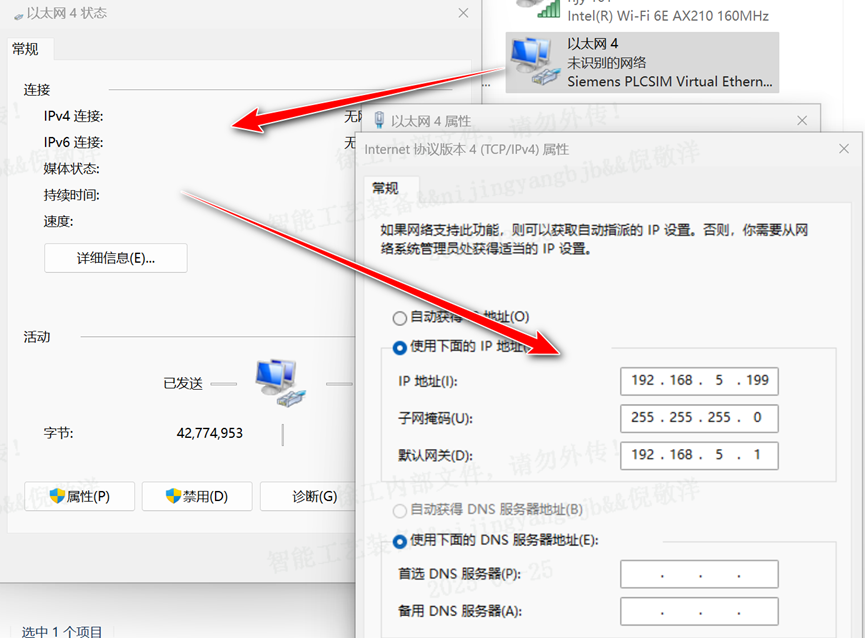

软件的详细配置，上篇文章已经详细的描述，本文不在赘述。不会的请翻阅我上篇文章。在本案例里面，IP链接要选择本地链接。IP地址如同所示。

二、 PLC的配置

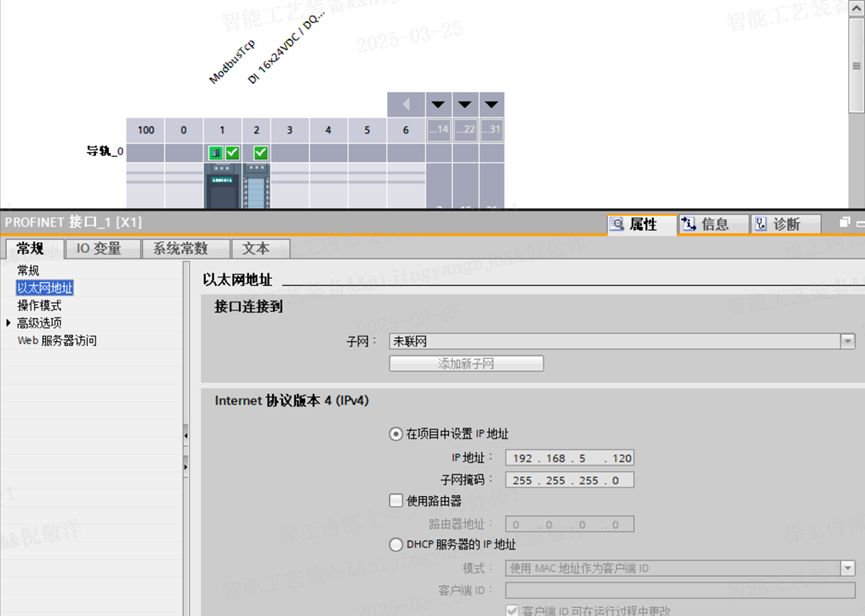

1、 硬件配置

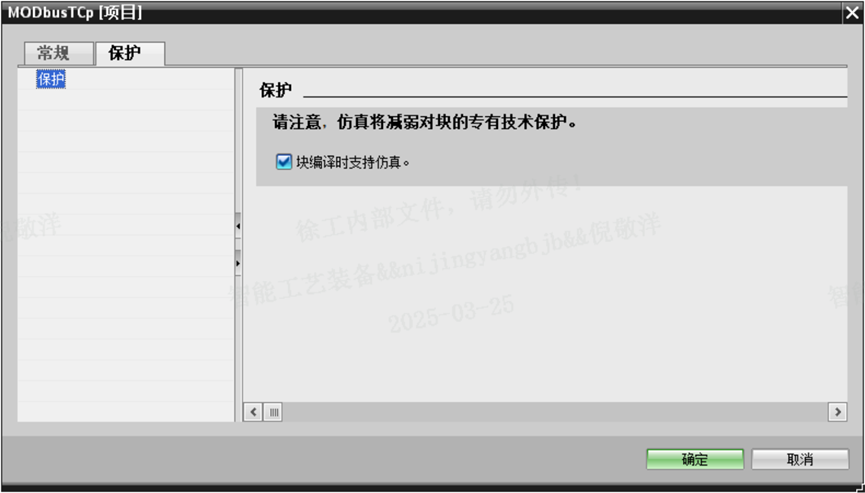

2、 项目配置

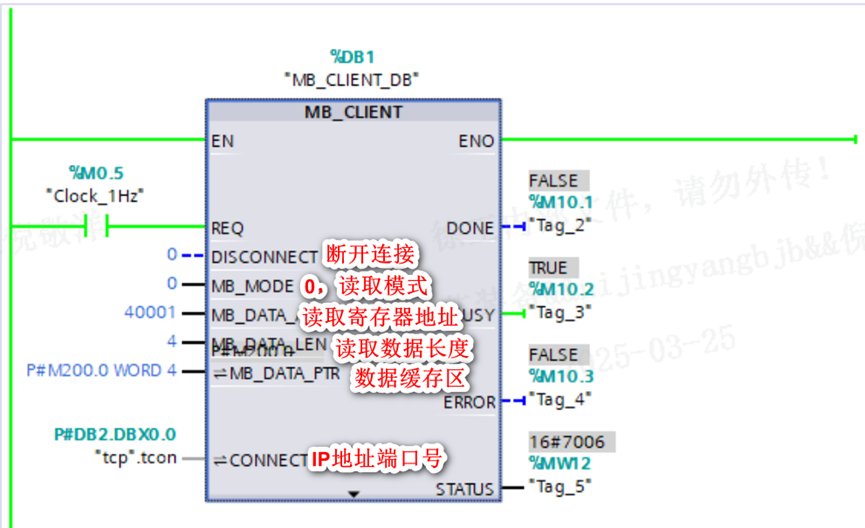

3、 软件编写

4、 数据块配置

数据块创建：
在项目树中右击"程序块"，选择"添加新块"
→ 创建名为"TCON "的全局数据块（DB）
→ 取消"优化块访问"选项启用状态

静态变量声明：
打开新建的TCON_IP_V4数据块
→ 在"Static"区域添加变量：

名称：TCON
数据类型：TCON_IP_V4

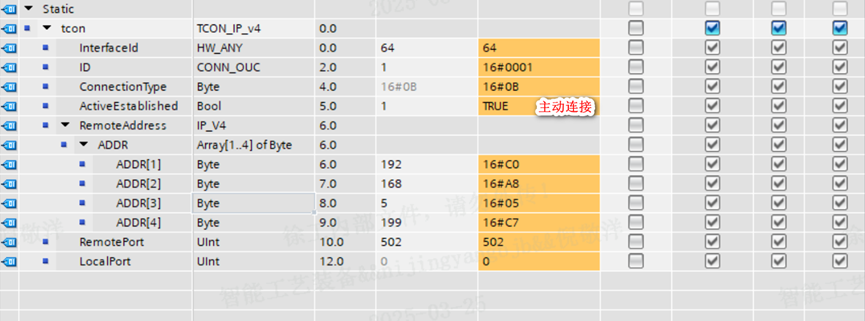

参数配置：
展开TCON变量结构体，按以下顺序设置：
InterfaceId : 64 // 通信接口硬件标识
ID : 8 // 连接标识符
ConnectionType : 16#0B // TCP协议代码（十六进制）
ActiveEstablished : 1 // 客户端模式（主动连接）
端口设置：
定位到LocalPort参数项
→ 赋值502 // Modbus TCP标准端口

IP地址配置（可选）：
当作为客户端时，需配置远程服务器地址：
RemoteAddress.ADDR : 192 // IPv4地址第一段
RemoteAddress.ADDR : 168 // 第二段
RemoteAddress.ADDR : 1 // 第三段
RemoteAddress.ADDR : 100 // 第四段

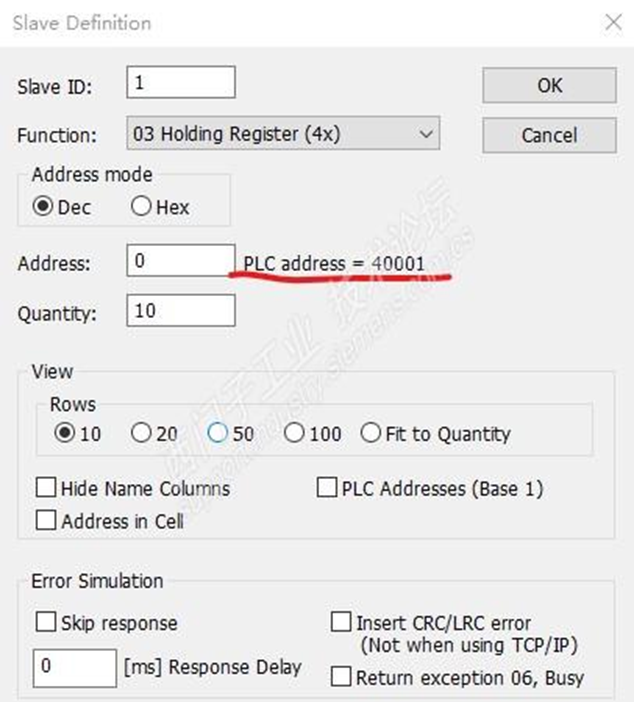

三、 Modbusslave配置

四、 编译PLC程序下载监视数据

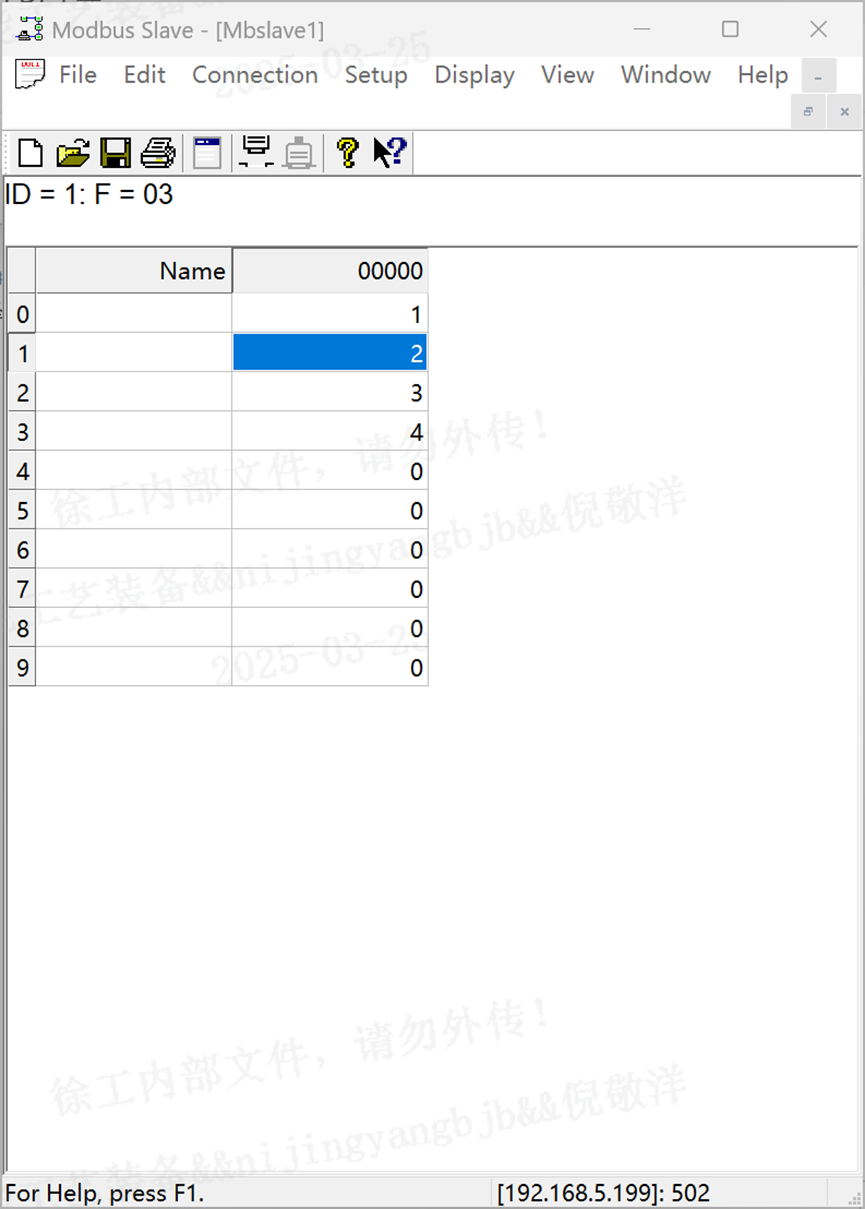

1、Slave数据

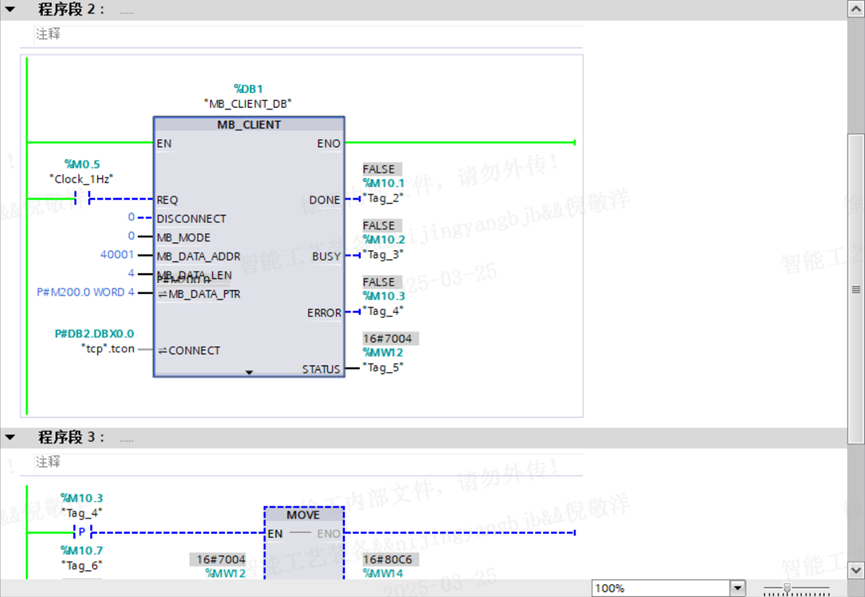

2、PLC监视数据
