大学物理实验之基本电学量的测量

实验题目：          基本电学量的测量
学号		姓名		实验日期
实验目的	基本电学量的测量 直流阻抗和交流阻抗的测量 了解安培表内接法和外接法，掌握用伏安法测电阻的方法。 熟悉直流电表、滑线变阻器的使用方法及电学实验的基本操作技术。 学习电路设计和仪器选配知识。 认识二极管的伏安特性。
实验原理	万用表是集多种仪表于一体的种电学仪表。使用万用表可以对电阻，直流电流，电压,交流电流，交流电压等几类电学量进行测量。万用表的种类和型号很多，功能也各不相同，但它们基本原理相同。数字式万用麦的核心部件是一块模数转换器,能把输入的直流U换成数字量输出并驱动液晶显示器进行十进制的数字显示。 电阻法:在断开电源的情况下，使用万用表检查电路中各支路的电阻值，根据电路中的电阻分布情况来分析判断电路中故障部位。注意在这一方法中一定要先切断电源后 。使用电阻表进行测量。否则在通电的情沉下测量电阻，极易损坏电表。

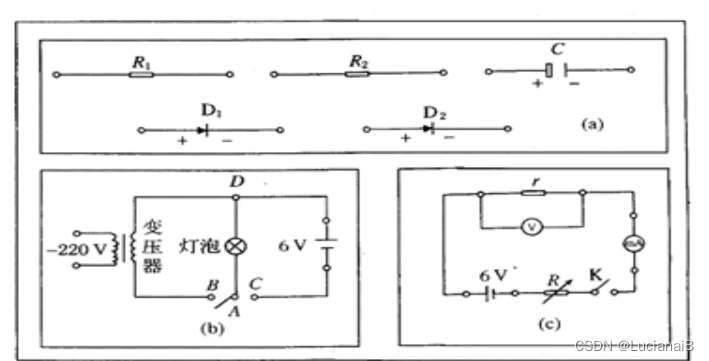

实验内容	基本电学量的测量 （1） 将红黑表笔根据要测量的电学量，插入万用表中相应的插孔。 （2） 打开万用表开关，根据要测量的电学量，选择相应的档位。 （3） 将红黑表笔连到待测电学元件的两端（注意正负极）。 （4） 选择合适的量程测量并读数。 （5） 记录并处理数据。 直流阻抗和交流阻抗的测量 （1） 将直流电源连入图（b）中，打开直流电源开关。 （2） 用万用表分别测量直流电源的电动势E，灯泡的直流压降U，灯泡的直流电流I。（3） 求出灯泡的直流阻抗R以及直流电源的内阻r。 （4） 用万用表分别测量交流电源的空载电压Uo，灯泡的交流压降U，灯泡的交流电流i。 （5） 求出灯泡的交流阻抗Z以及变压器的输出阻抗z。
数据处理	基本电学量的测量： 电阻R1（KΩ）=82.5 电阻R2（KΩ）=3.38 灯泡直流电阻（KΩ）=0.0053 变压器初级线圈直流电阻（KΩ）=1.4429 变压器次级线圈直流电阻（KΩ）=0.0043 二极管D1正向压降（V）=0.58 二极管D1反向压降（V）=1 二极管D2正向压降（V）=0.68 二极管D2反向压降（V）=1 电容C（μF）=79.3 A电池的电动势E1（V）=8.74 B电池的电动势E2（V）=1.313 直流阻抗和交流阻抗的测量： 电源的电动势E（V）=5.97、 灯泡上的直流压降U（V）=5.95 直流电流I（mA）=140.7 灯泡的直流阻抗R（Ω）=42.29 电源内阻r（Ω）=0.14 交流电源的空载电压Uo（V）=6.73 灯泡上的交流压降U（V）=6.36  交流电流i（mA）=135.5  灯泡的交流阻抗Z（Ω）=46.94  变压器的输出阻抗z（Ω）=2.73
误差分析及思考题	注意：万用表红黑表笔插孔正确，档位与量程选择正确使用电阻表进行测量。否则在通电的情沉下测量电阻，极易损坏电表。
教师总评	分
