在线流程图和思维导图开发技术详解（一）

一、项目概述

二、项目架构

三、几何计算难点

四、鼠标事件处理

五、数据保存与导出

六、文本处理

一、项目概述

1.1 项目功能

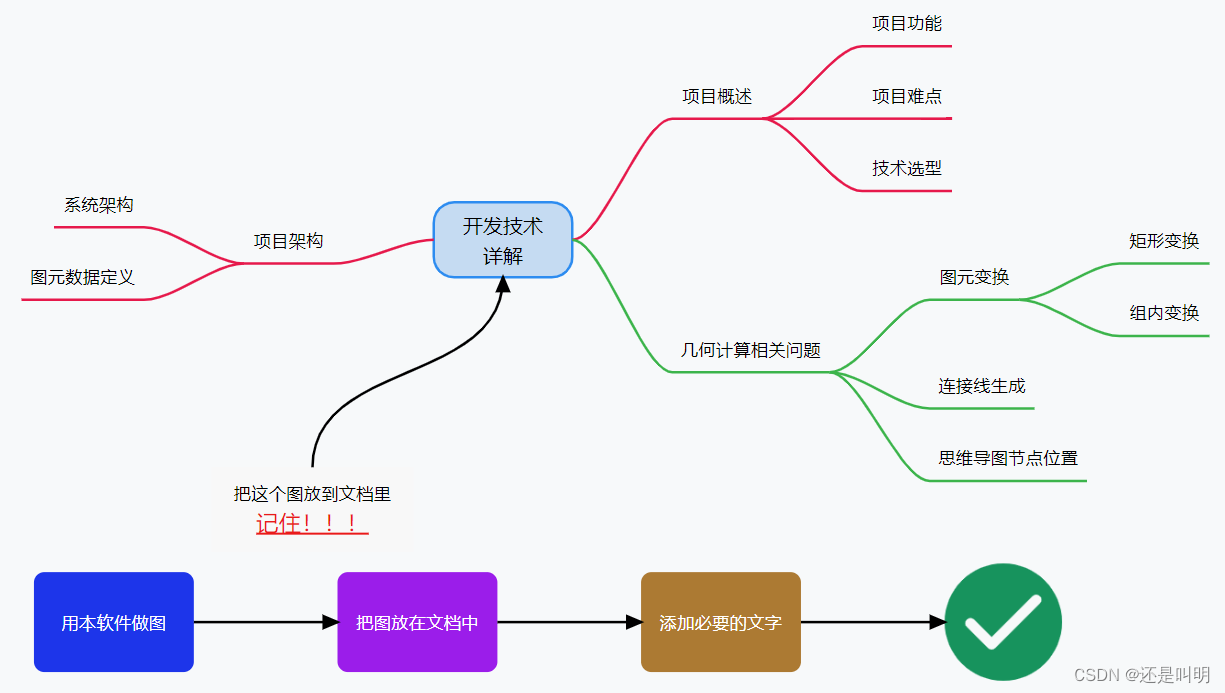

本项目的最终结果是一个同时具有流程图和思维导图功能的Web版制图软件。能够制作出如下图所示的图：

项目具有以下的一些功能：

1. 类似软件的常规功能：元件库、分组管理、层次管理、锁定管理、图形样式、文字样式、连接线样式等。

2. 用户可添加自定义图片，包括png、jpg、gif、svg等格式，以及一种项目自定义的格式。

3. 流程图和思维导图可同时在一个页面中完成编辑。

4. 思维导图可变换左侧、右侧、底部、双侧等模式。

5. 整图转换为png、svg、jpg等格式。

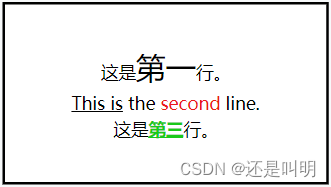

6. 文本支持内部多种样式。如下图所示：

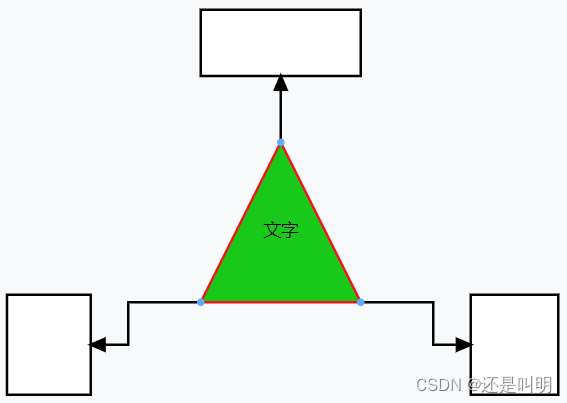

7. 图元支持自定义连接锚点以及文字位置。如下图所示：

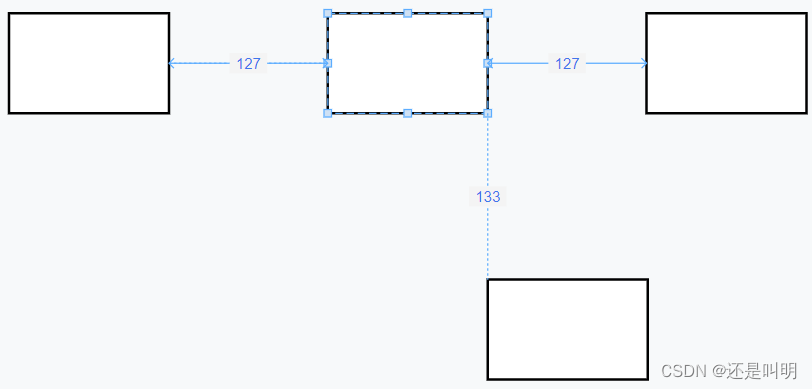

8. 磁吸、对齐线、图元距离等辅助和提示功能。如下图所示：



1.2 项目难点

开发此项目存在几大难点，分别是：

鼠标动作处理

单纯对于流程图来说，鼠标动作的处理就相当复杂。虽然鼠标的动作不外乎就是DOWN/OVER/UP，但加上辅助键CTRL/SHIFT，在不同的场景下的组合就变得很复杂。例如单击一个图元，如果本身没选择任何图元，那么选中这个图元；如果本身有选中其他图元，那么取消旧图元的选中，再选中这个图元；如果同时按下了CTRL键，那个不取消旧的选中，而是加入此图元的选中，变成多选；如果单击之后没有马上弹起，而是移动了鼠标，则图元跟随鼠标移动；如果同时按下了CTRL键，那么需要先复制一份，选中复制的图元，再进行移动……

加入了思维导图之后，鼠标动作的处理变得更加复杂，因为要处理的情况更多，容易变得混乱。

图元数据描述

在项目中，可以看到这些图元：图形、图片、文字、连接线、思维导图结点等。每种图元都有自己的一些特殊属性，例如在图形里，矩形和直线是比较特殊的：矩形有一个圆角的属性，直线没有矩形框、没有填充颜色。连接线有线帽类型、线类型（直线、折线、曲线）等属性。双击图片没有文字。有些图元里的文字超出图元范围就隐藏，有些则改变图元的尺寸以适配文字的大小。图元中有多个锚点，可供连接线绑定。

项目中所有的图元都有一个基类，要整理出描述图元的数据结构是不容易的。还要处理好相同的操作对于不同的图元的作用效果。

几何计算

项目中涉及到一些图形的几何计算，例如是鼠标拖拉图元变换、连接线的自动生成、点是否在图形内、磁吸和对齐线、思维导图节点位置计算等。其中有一些计算是比较复杂的，例如旋转之后的变换、合成组之后整组变换时的内部变换。又如判断点是否在Bezier曲线上、求出跟离曲线最近的点。

文本处理

在HTML中，在一个div里加上contenteditable="true"属性之后，它就变成了一个可编辑的框，而且是支持富文本的编辑框。JavaScript中使用execCommand()命令去修改编辑框中的文本样式。可惜的是，execCommand已经被弃用，而且暂时没有替代方案。本项目需要使用实现这个替代方案。另一方面，在SVG中可以使用foreignObject显示div文本，但在一个独立的SVG文件中，foreignObject里的文本不会显示出来。项目有下载SVG的需求，也就是存在将div文本转成svg文本的需求。两者存在某些差异（特别是SVG中文本不能自动换行），导致这一转换过程相对复杂。

整体架构

整个项目的代码规模是比较大的，而且不是把不同的功能放在不同的页面这么简单。基本上所有的功能都在一个页面里，这其中涉及到鼠标、按键、画布、选择、历史记录、图元、光标、状态等众多概念。需要使用优良的架构去组态代码和功能，才能控制项目的开发难度和保证项目的可维护性。

1.3 技术选型

1.3.1 SVG和Canvas的选用问题

SVG和Canvas都是Web版画图软件常用的绘图技术，SVG更适合矢量图，Canvas更适合位图。以下是两者的优劣对比：

• Canvas在图形绘制时会有模糊的情况出现，特别是文字，很难做到清晰。而SVG无论怎么缩放，都是比较清晰的。

• 使用Canvas会使系统架构相对简单一些。由于Canvas每次修改都是重绘，只需要管理好后台数据，然后统一交给渲染代码即可。而使用SVG，需要同时管理后台数据和前台的视觉元素，在修改的时候，两者需要同步。

• SVG中可以添加动态的GIF图片，但在Canvas中难以做到。GIF本身的动画需要使用一个线程去管理，一帧一帧地去画，但JavaScript又是单线程的，实现就会很复杂。

• 当存在大量图元动态变化时，Canvas具有优势。在SVG中，如果每个图元不是作为一个整体变化，那么就需要每个图元标记ID去管理。当图元数量众多且比较小的时候，这种方法比较笨重。

• SVG描述颜色渐变比较复杂，需要事先定义一大段内容，不能灵活使用。

由于本项目主要处理的是图形，也会使用GIF图，所以更适合使用SVG。

1.3.2 项目技术选用

领域	选用技术
绘图技术	SVG
前端框架	Vue
前端开发语言	TypeScript
后端开发语言	C#
