三、几何计算难点

3.1 矩形变换

我们先来看没有旋转的情况。不旋转的情况是比较简单的，只是情况比较多，代码难以做到优雅。看下图：

矩形有8个方位可以进行拖动，还要分是否保持比例。如果用16个if/else来写，代码冗长而不易修改。事实上，很多情况是可以合并的。例如在不保持比例的情况下，只要拖动位置跟“左”有关的，矩形的x坐标和宽度都要修改，而跟“右”有关的，只要修改宽度即可。这里无法列出整个算法过程，实现的时候慢慢总结归并即可。

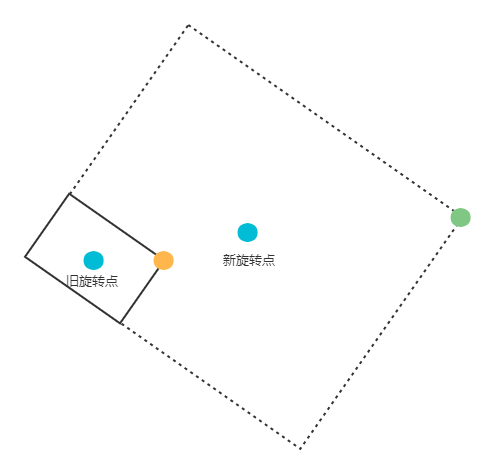

对于旋转的情况，先看下图：

旋转矩形的描述是rect(x,y,width,height,angle)，直接给定一个鼠标点P(x,y)，无法判断这个点跟旋转矩形的关系。一个可行的解决方案是：

1. 鼠标点绕旧旋转点“逆旋转”，也就是按负角度进行旋转，得到点P'。这个点就是在无旋转矩形坐标系下的相对点。

2. 计算矩形(x,y,width,height)在P'点作用下的新矩形rect'(x',y',width',height')。这时的width'和height'就是最终结果的矩形宽高，但x'和y'不是。因为矩形的旋转中心已经变了，x'和y'是相对于旧旋转中心的。

3. rect'绕旧旋转点“正旋转”，计算出四个角的坐标（其中左上角坐标为(x'',y'')）。由此计算出新旋转点。

4. 把上述的左上角坐标绕新旋转点“逆旋转”，即是最终结果的左上角坐标了。至此，新的矩形坐标求出（angle不变的）。

3.2 组内变换

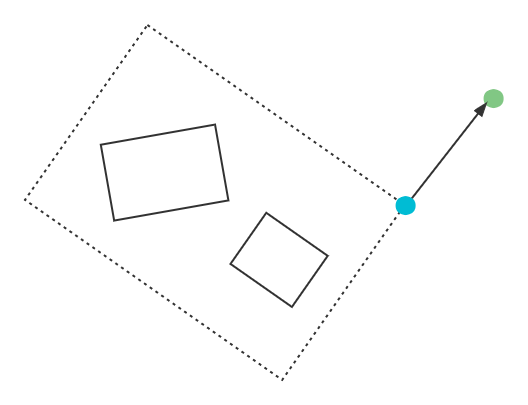

当多个图元合并成一个组之后，当组发生变换时，内部的图元也要跟随变换。如下图所示：

这实际上是一个坐标系转换的问题。组相对于画布坐标系变换，而组内的图元则相对于组坐标系进行变换。要算一个矩形的变换会比较困难，我们可以用两个点（左上角、右下角）来描述矩形，变换之后，这两个点再转换为矩形即可。

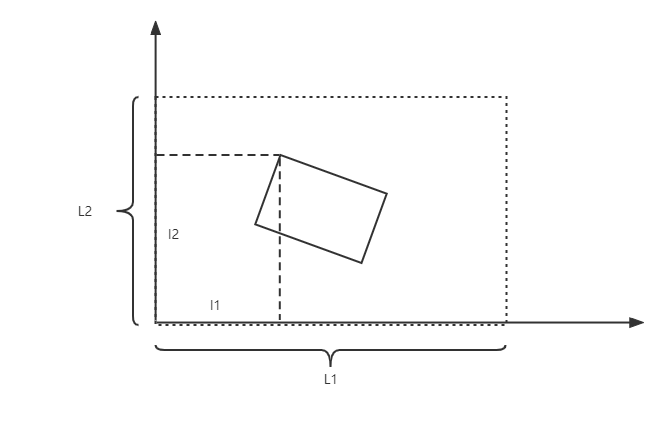

在一个组的变换过程中，里面的点相对于组唯一不变的就是相对于两垂直轴的原点偏移率，如下图所示：

以内部矩形的左上角为例，L1、L2为组矩形的长和宽，l1、l2是左上角点在两条边上的投影点距离组矩形原点的距离。在变换前后，保持不变的只的r1=l1/L2和r2=l2/L2。那么，组变换的算法流程可以这样：

1. 求出内部点在组矩形两条边上的投影点，并算出距离原点的距离。

2. 求出上述距离和组矩形两条边的比例r1、r2。

3. 组矩形按上一节的方法进行变换。

4. 利用r1、r2，反推出两个点的坐标。

5. 利用两个点的坐标，反推出矩形的x,y,width,height。

3.3 连接线生成

连接线有三种类型，分别是直线、折线和曲线（bezier）。直线过于简单不需讨论。Bezier曲线事实上也不困难，要确定一条Bezier曲线，只要四个点，两个端点和两个辅助点。辅助点沿着端点的反方向移动一段距离即可。

关于折线类型的连接线生成，在我的另一篇博文里已经有介绍。流程图连接线生成算法

3.4 思维导图节点位置

思维导图就是一棵树，每个节点都有width和height属性（在本项目中，每个节点的大小是可以不一样的）。思维导图有几个方向，在计算位置的时候会有所差异。但这个差异并不大，可以通过旋转完成。所以下面我们讨论思维导图在下方的这种情况。

我们先看下面的两张图：

两棵树都是合理的，而左树能够更省空间，而右树的计算会简单很多。我们将使用右树这种方式。

第一步，计算每个节点在横向所占的位置。这需要把树遍历一次，每个节点所占的位置是其所有子的总和（还要加上间隙）。

第二步，计算每个节点的纵向位置。由于所有节点在横向都是不会相交的（因为我们选择了右树这种方式），所以纵向的计算就会很简单的。一层一层累加就可以。每个父节点把自己所在的位置传给子节点，子节点在父节点位置的基础上累加高度。

第三步，计算每个节点的坐标。由于在第一步已经计算出节点在横向所占位置，节点的x坐标就是在父节点的中间减去这一长度的一半。而y坐标在第二步其实已经算出来了。

第四步，整体进行平移。在计算之前，整棵树的大小是未知的，树摆放在哪里不好把握。我们一开始计算的时候，会假定根节点的坐标是(0,0)，然后计算出每个节点的相对坐标。最后，把确定的根节点坐标作为一个偏移量，叠加在每个节点的坐标之上。
