一、项目概述

二、项目架构

三、几何计算难点

四、鼠标事件处理

五、数据保存与导出

六、文本处理

二、项目架构

2.1 系统架构

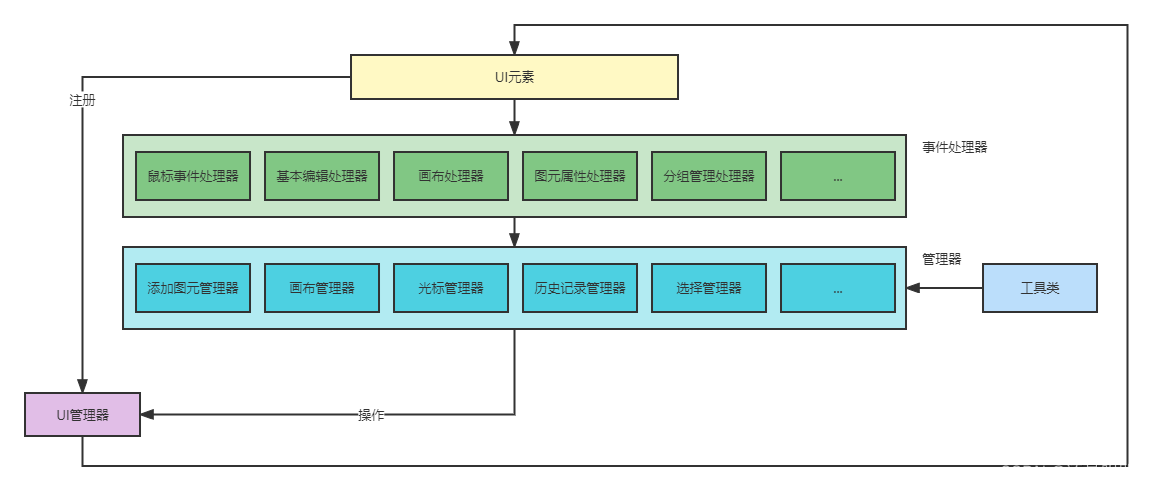

项目系统架构如下图所示：

1. UI元素即HTML DOM元素。项目打开时，画面虽然是一片空白的，但实际上UI元素并不空白。一些可复用不需动态创建的元素可预先定义好。例如选择框、对齐线等，出现的时候它们只是位置发生了改变，不需动态创建，可预先定义好，节省开销。

2. UI元素使用ID标注（Vue里使用ref），然后注册到UI管理器中。后面对UI管理器中相应的对象进行修改时，UI元素就会发生改变。

3. 对UI元素的所有操作，例如动一下鼠标、点一下按钮、按一下键盘，所有的这些事件都会交给事件处理器处理。事件处理器包括鼠标事件、基本编辑事件、画布事件、图元属性改变事件、分组操作事件、锁定操作事件、层次操作事件等。

4. 事件处理器不会对UI直接产生作用，它们会调用各种管理器去完成任务。每种元素都会有一个管理器，包括画布、光标、历史记录、整图、选择、状态、选框、文字、变换等。

5. 管理器中会使用到一些比较复杂的操作或计算，这些功能由工具类提供。例如几何计算、思维导图位置计算、path数据生成等。

6. 管理器最后会对UI管理器进行操作，达到改变UI的最终效果。

以下，我们以鼠标点击一个矩形为例，说明框架的运行细节。

1. HTML中定义了一个选择框，包括一个虚线矩形和八个实线小矩形。

2. 上述图元注册到UI管理器中。

3. 当鼠标点击矩形时，触发了MouseDown事件，这个事件会调用鼠标事件处理器。

4. 鼠标事件处理器利用目标工具类，判断当前鼠标点击了什么目标。

5. 鼠标事件处理器利用状态管理器获取当前状态，继而改变当前状态。

6. 鼠标事件处理器利用光标管理器修改当前光标。

7. 鼠标事件处理器利用选框管理器，显示选择框。

8. 选框管理器调用UI管理器中注册的元素，把选择框显示出来。

2.2 图元数据定义

图元数据描述是本项目开发的一个难点。图元数据的特点包括：

（1）图元种类众多，每种图元有自己独特的属性。

（2）某些种类的图元存在公共的属性。例如矩形、图片的位置都是通过一个矩形来描述的。

（3）管理器对图元有共同的操作。例如把图片数据转化为可视HTML，鼠标拖动时的平移动作等。这些操作在图元内部的实现并不一致。

（4）图元存在一些即使而不需要保存的属性，例如是否选中，这是一个不需要保存，每次打开时都有默认值的属性。

在本项目中，图元具有以下的数据定义：

class Component {
    public id: string = "";
    public type: ComponentType = "rect";
    public props: { [key: string]: string } = {};
    public connectAnchors: Array<AnchorDirPos> = [];
}

这就是图元的基类。可以看到，属性是相当少的。在这里，需要说明几种跟TypeScript语法相关的设计特性：

（1）图元基类只有属性，没有方法。这是因为图元需要进行复制操作，复制时方法是无法实现的。

（2）很多特有的属性被设计到props属性中，这是一个Object。实际上Map也能实现相同的功能，但因为Map同样不能被复制，所以使用Object。props中只存放字符串类型的属性，其他属性（例如位置）如果使用字符串，还需要转换，浪费资源。

对于存在公共属性的图元，定义了继承Component的新的基类。例如，用矩形去描述位置的图元，都继承于以下的基类：

class RectPositionComponent extends Component {
    public position: Rect = new Rect(0, 0, 0, 0);
    public originPosition: Rect = new Rect(0, 0, 0, 0);
​
    public mindChildren1: Array<MindElement> = [];
    public mindChildren2: Array<MindElement> = [];
​
    public constructor() {
        super();
​
        this.props[PreDefine.MindType] = PreDefine.DefaultMindType;
    }
}

在这里，我们可以看到，这个类有一个position属性，它是一个矩形。还有一个originPosition属性，是用在变换图元时标记原始位置的属性。

这个基类还描述了思维导图的数据结构。本项目的思维导图，只能在矩形类型的图元下创建。思维导图存在树在两侧的展示方式，所以有两棵树（mindChildren1和mindChildren2）去描述思维导图的结点。

以下是矩形类的定义：

class RectComponent extends RectPositionComponent {
    public constructor() {
        super();
​
        this.type = "rect";
        this.id = CommonFunc.GetId();
​
        this.props[PreDefine.Fill] = PreDefine.DefaultFill;
        this.props[PreDefine.Stroke] = PreDefine.DefaultStroke;
        this.props[PreDefine.StrokeWidth] = PreDefine.DefaultStrokeWidth;
        this.props[PreDefine.StrokeDash] = PreDefine.DefaultStrokeDash;
        this.props[PreDefine.CornerRadius] = PreDefine.DefaultCornerRadius;
​
        this.props[PreDefine.TextHorAlign] = PreDefine.DefaultTextHorAlign;
        this.props[PreDefine.TextVerAlign] = PreDefine.DefaultTextVerAlign;
        this.props[PreDefine.FontFamily] = PreDefine.DefaultFontFamily;
        this.props[PreDefine.FontSize] = PreDefine.DefaultFontSize;
        this.props[PreDefine.FontColor] = PreDefine.DefaultFontColor;
        this.props[PreDefine.FontBold] = PreDefine.DefaultFontBold;
        this.props[PreDefine.FontUnderline] = PreDefine.DefaultFontUnderline;
    }
​
    public textPos: AnchorPos = new AnchorPos();
    public textExist: boolean = false;
    public textHtml: string = "";
}

矩形的样式，需要通过填充颜色、描边宽度等属性去定义。另外，矩形中还有文字，文字又有字体大小、字体颜色等属性。这些属性都在图元初始化时添加到props属性中。而文字的位置等属性，由于其存在一定的数据结构，如果定义在props中，还需要转化，浪费资源，所以独立定义。事实上，这种区分定义还有一个重要原因，就是在菜单中能修改的属性都在props中。

对图元的操作由一个接口去定义。以下是该接口的部分方法：

interface IComponentOperate {
    ChangeId(): void;
    Create(obj: unknown): void;
​
    Html(): string;
    UpdateHtml(): void;
    DeleteHtml(): void;
​
    Move(diagramX: number, diagramY: number): void;
    MoveOffset(offsetX: number, offsetY: number): void;
    UpdateInnerPosition(): void;
    MarkOrigin(): void;
    ChangeCoordinate(origin: Rect, target: Rect): void;
}

Html()方法是返回图元的HTML内容。例如矩形使用一个<rect>标签定义，形状一般使用<path>标签定义，而图片使用<image>标签定义。又如，UpdateInnerPosition()方法一般是用在组类型的图元上的。一个组进行变换之后，其内部的所有图元都要跟随变换。但矩形这种图形，内容并没有子，也就不需要执行额外的操作。

操作方法跟图元，通过图元的ID和类型进行绑定。图元的类型确定了接口实例化的方法类，而方法类要处理哪个图元，又通过ID去确定。
