华为eNSP模拟器(Enterprise Network Simulation Platform)是华为官方推出的一款强大的图形化网络仿真工具平台，eNSP模拟器主要对企业网路由器、交换机、WLAN等设备进行软件仿真，从而得以完美地呈现真实设备部署实景，并且支持大型网络模拟让你有机会在没有真实设备的情况下也能够开展实验测试、学习网络技术。
现阶段华为官方已经不再提供eNSP软件下载，读者可以访问www.kejoinlabs3.com注明读者身份后索要eNSP的最新版本。
1.1eNSP概述
在安装eNSP之前，我们要在电脑上先装好WinPcap、Wireshark、VirtualBox。
- WinPcap
Winpcap是一款用于网络抓包的专业软件。不仅可以帮助用户快速出色的将网络上的信息包进行抓取和分析，而且还可以用于网络监控、网络扫描、安全工具等各个方面，为用户带来人性化、便捷化的使用体验。
- Wireshark
Wireshark（前称Ethereal）是一个网络封包分析软件。网络封包分析软件的功能是截取网络封包，并尽可能显示出最为详细的网络封包资料。Wireshark使用WinPcap作为接口，直接与网卡进行数据报文交换。
- VirtualBox
VirtualBox是一款简单易用还免费的开源虚拟机，VirtualBox软件体积小巧，使用时不会占用太多内存，操作简单，用户可以轻松创建虚拟机。不仅如此VirtualBox功能也很实用，支持虚拟机克隆，支持Direct3D等。
- eNSP
安装完以上三款软件以后，才可以安装eNSP。
1.2 Winpcap的安装

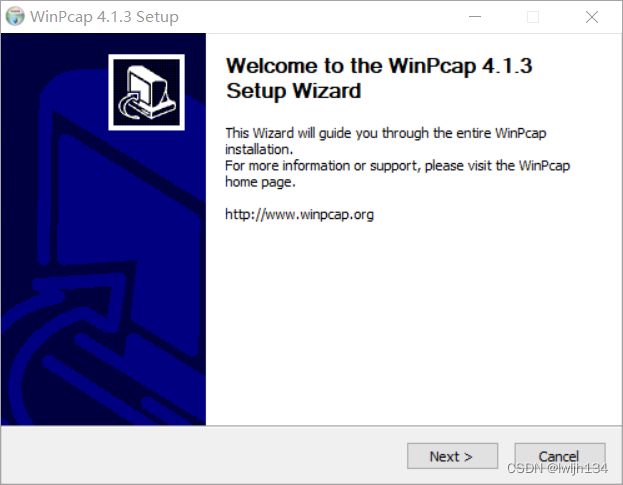

1、双击程序安装的图标，进入安装界面，选择【Next>】按钮，如图1-1所示。
图1-1 双击安装程序，安装WinPcap

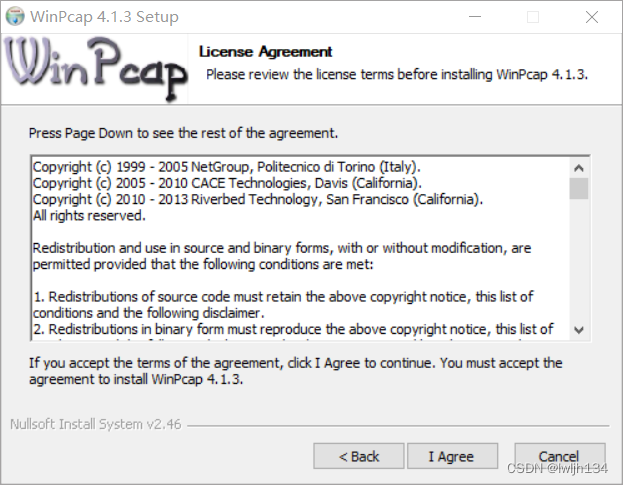

2、在图1-2中选择【I Agree】按钮。
图1-2 选择接受用户协议

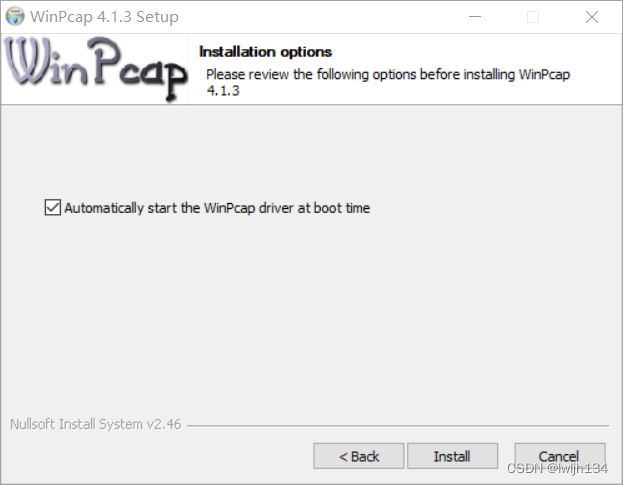

3、在图1-3中选择【Install】按钮。
图1-3 选择自动安装

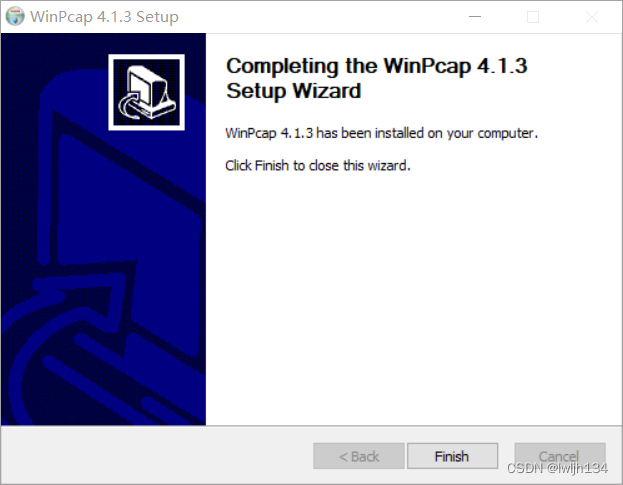

4、在图1-4中选择【Finish】按钮，完成安装。
图1-4 WinPcap安装完成

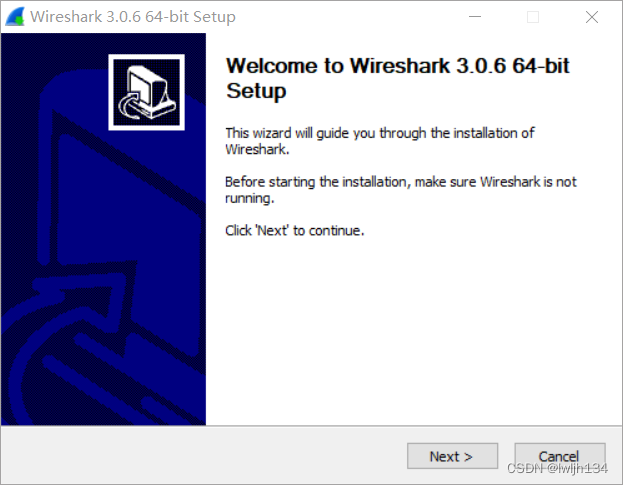

1、双击程序安装的图标，选择【Next>】按钮，如图1-5所示。
图1-5双击安装程序，安装Wireshark

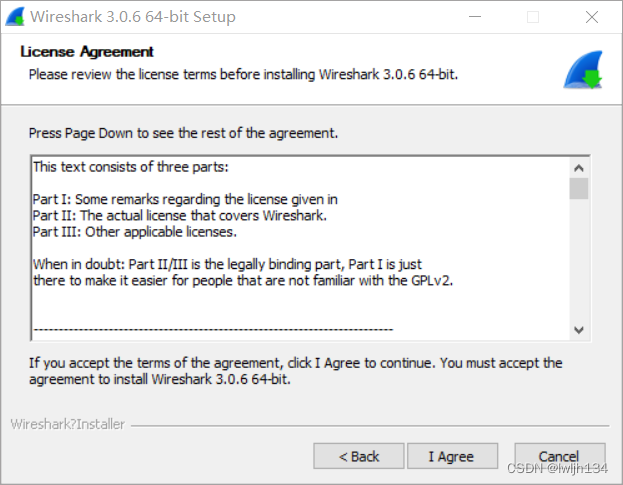

2、在图1-6中选择【I Agree】按钮。
图1-6选择接受用户协议

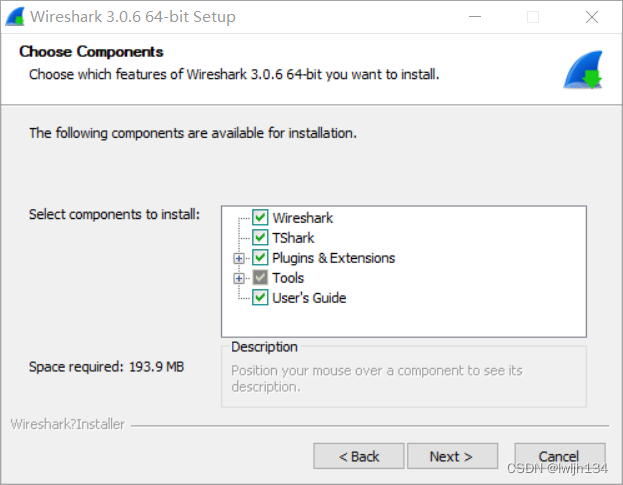

3、在图1-7中选择【Next>】按钮。
图1-7选择所有的组件

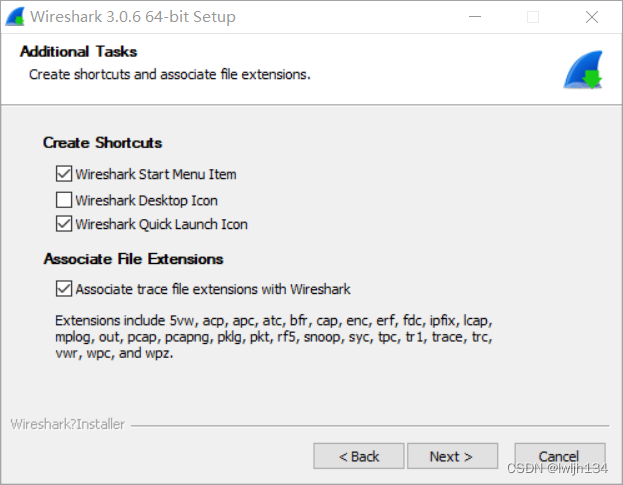

4、在图1-8中选择【Next>】按钮。
图1-8创建快捷方式和关联文件

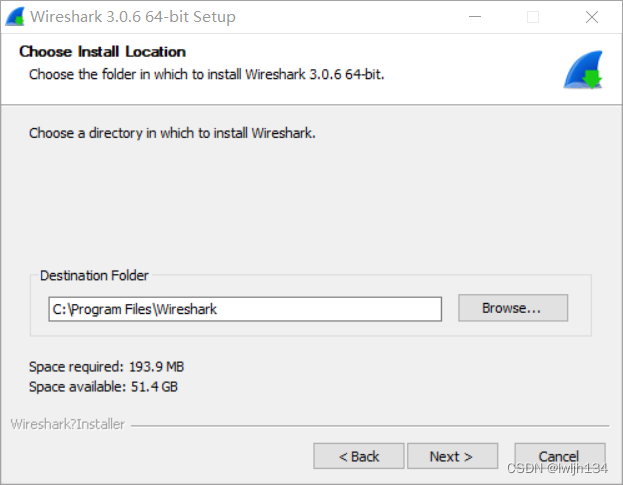

5、在图1-9中选择安装目录，然后选择【Next>】按钮。
图1-9选择安装目录
6、在图1-10中选择【Next>】按钮。
图1-10选择是否安装Npcap

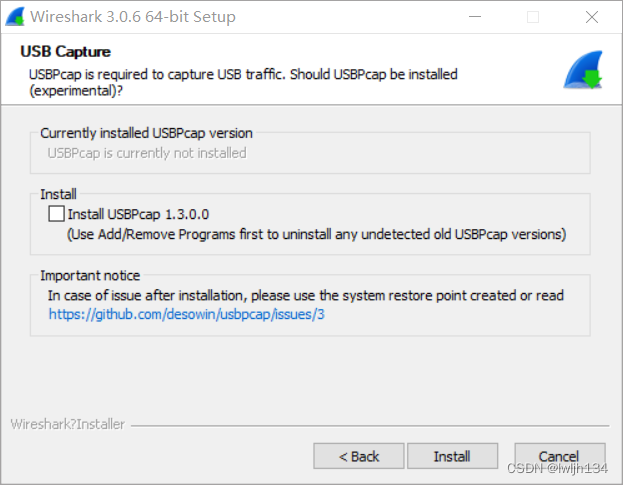

7、在图1-11中选择【Install】按钮。
图1-11选择是否安装USBPcap

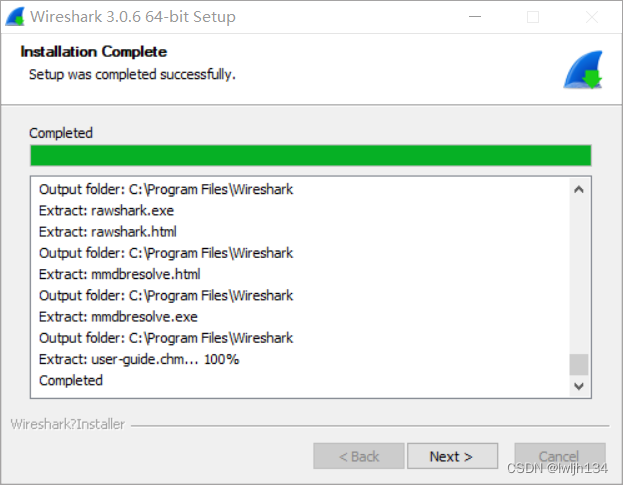

8、在图1-12中选择【Next>】按钮。
图1-12 正在安装

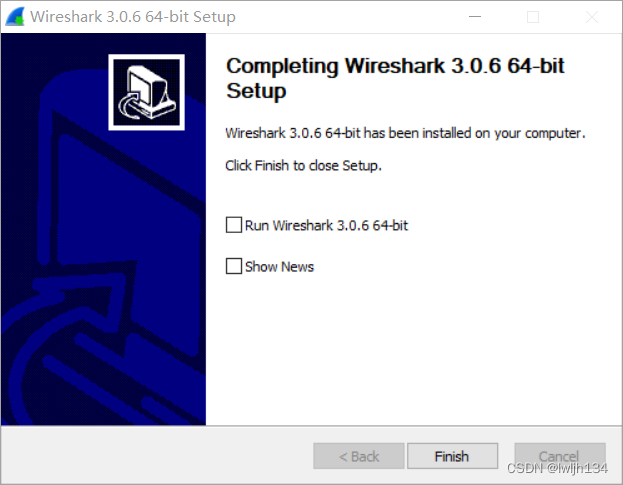

9、在图1-13中选择【Finish】按钮，完成安装。
图1-13安装成功
1.4 VirtualBox的安装

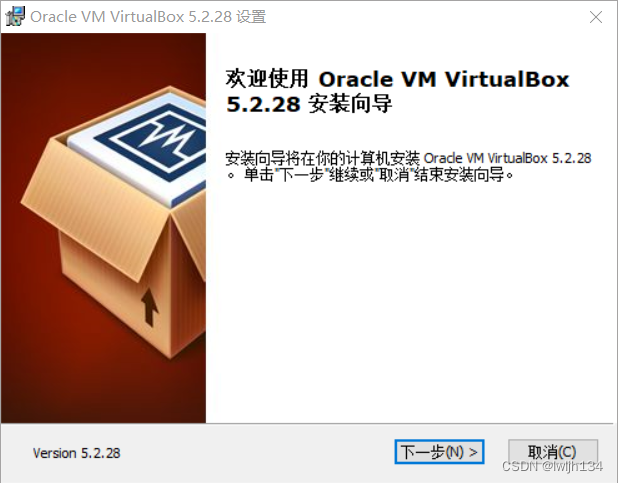

1、双击图标，选择安装程序，选择【下一步】按钮。如图1-14所示。
图1-14双击安装程序，安装VirtualBox
2、在图1-15中选择安装目录，选择【下一步】按钮。
图1-15 选择安装目录

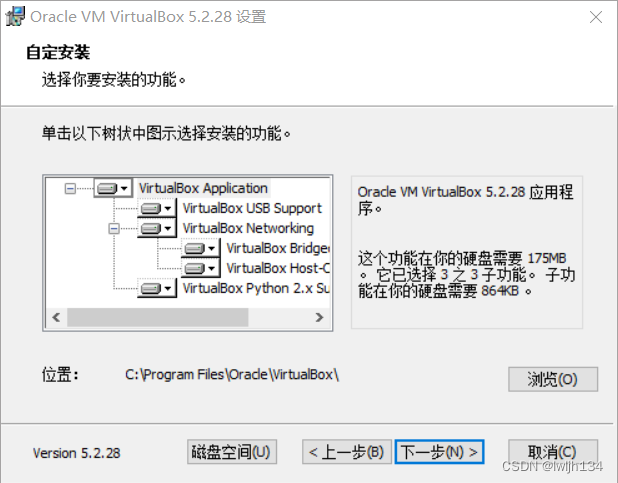

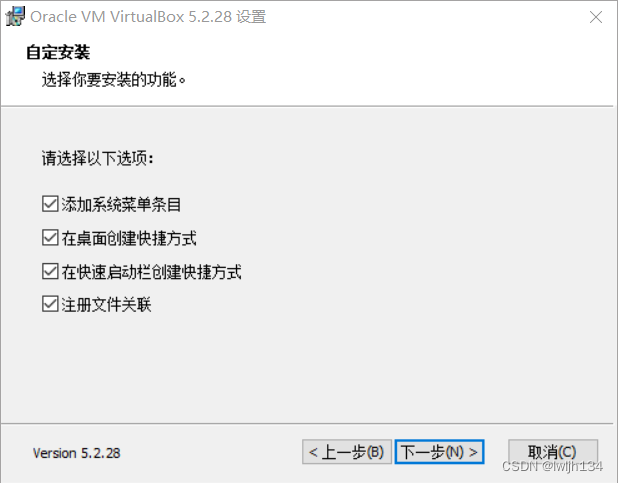

3、在图1-16中勾选所有选项，然后选择【下一步】按钮。
类似此处应该补充内容，说明具体步骤。类似余同！
图1-16选择安装的功能

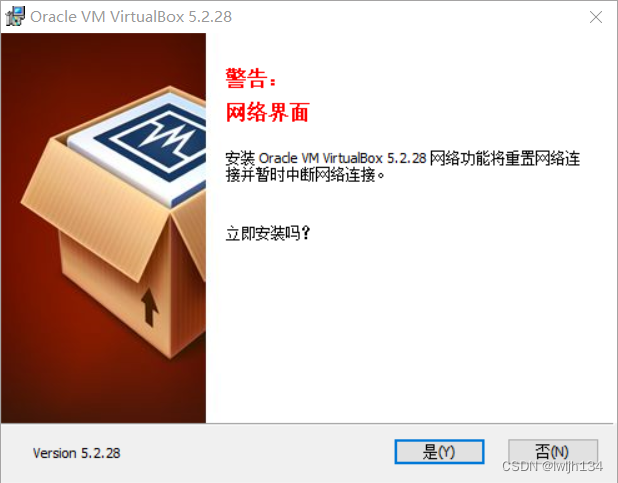

4、在图1-17中选择【是】按钮。
同上。
图1-17提示重置网络连接

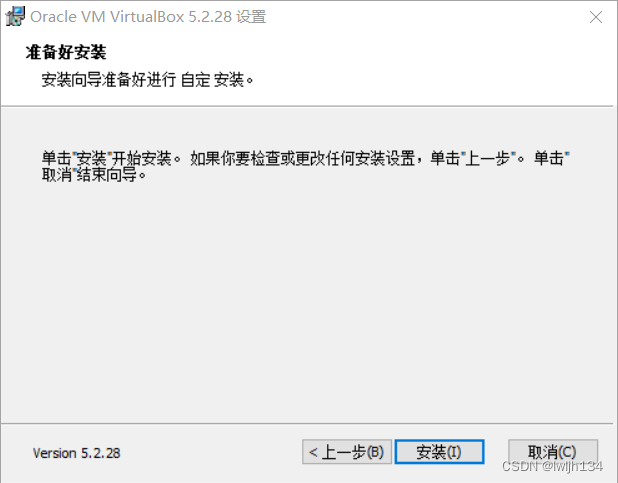

5、在图1-18中选择【安装】按钮。
同上
图6、选择【安装】1-18开始准备安装

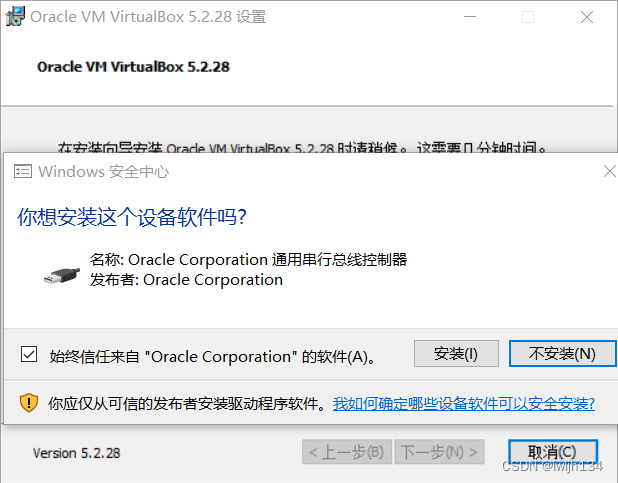

6、Windows安全中心会弹出窗口，勾选选【始终信任来自“Oracle corporation”的软件（A）】，然后选择【安装】，如图1-19所示。
同上
图1-19选择信任“oracle corporation”软件
7、勾选【安装后运行oracle VM VirtualBox5.2.28】，然后选择【完成】，如图1-20所示。
同上
图1-20安装成功并启动软件
1.5 eNSP的安装
最好承上启下，加几句说明以上三个软件：winpcap、Wireshark、VirtualBox安装完成后，才可以安装eNSP。

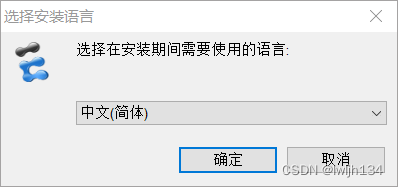

1、双击安装程序的图标，选择【确认】按钮，如图1-21所示。
图1-21双击安装程序，选择语言

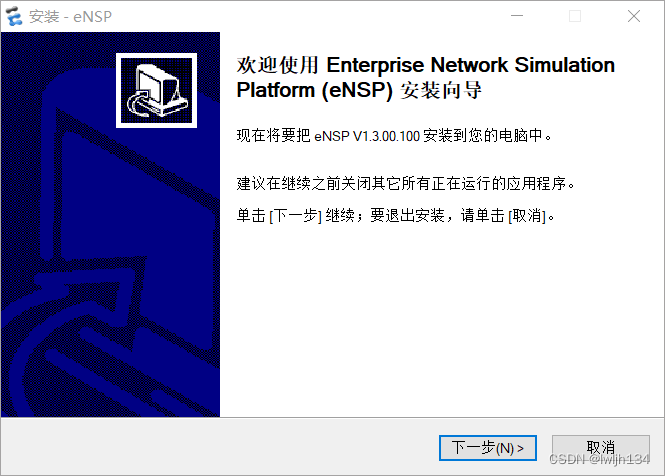

2、在欢迎界面，单击【下一步】按钮，如图1-22所示。
图1-22安装eNSP

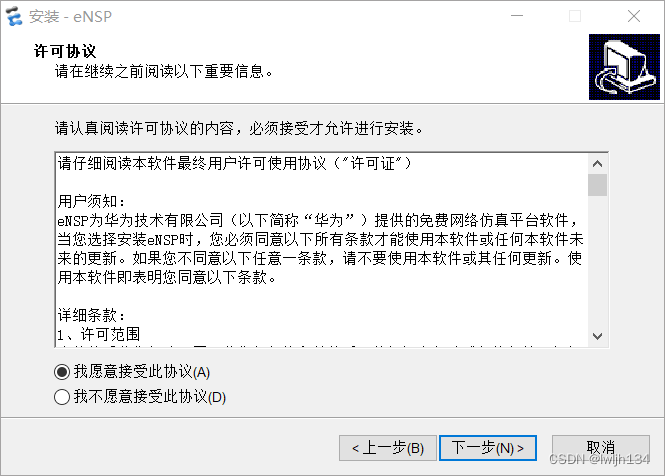

3、在许可协议界面，阅读许可协议条款，选择【我愿意接受此协议（A）】，单击【下一步（N）】按钮，如图1-23所示。
图1-23选择接受用户协议

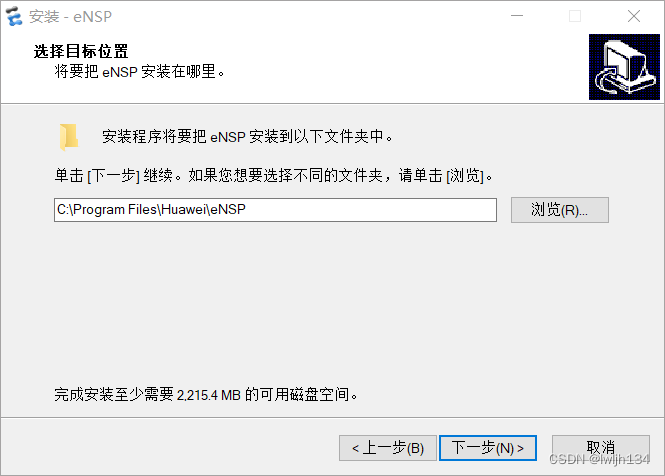

4、设置软件安装目录，目录路径中不能包含非英文字符，单击【下一步（N）】按钮，如图1-24所示。
图1-24选择eNSP安装目录

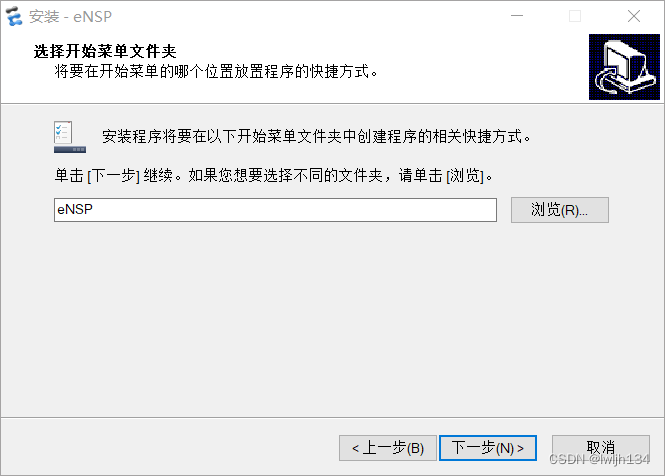

5、在图1-25中选择【下一步】按钮。
图1-25安装eNSP的开始菜单选项

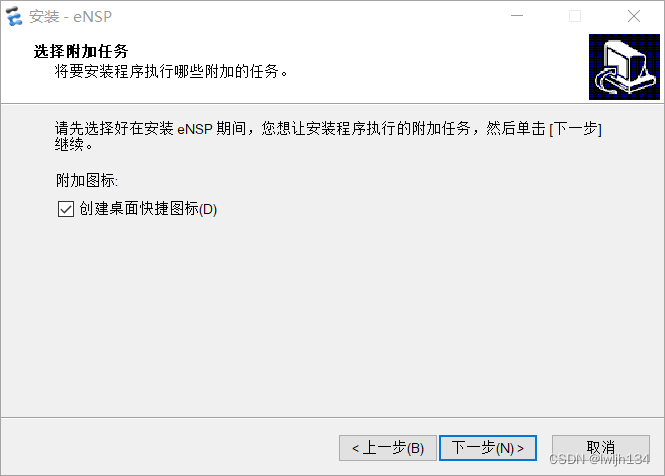

6、在图1-26中选择【下一步】按钮。
图1-26安装附加任务

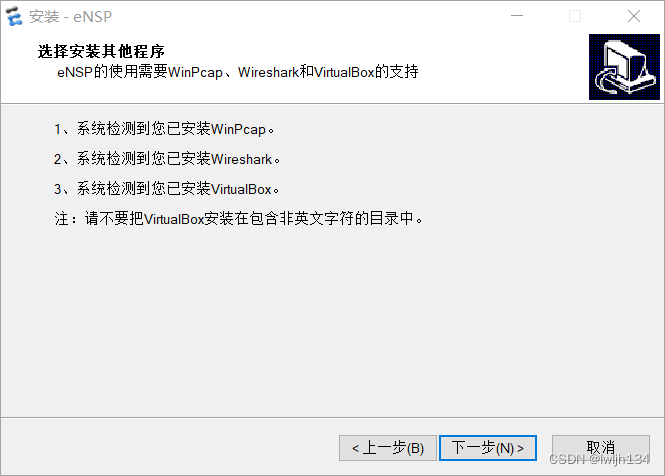

7、选择【下一步（N）】按钮，系统会检测是否安装了WinPcap、Wireshark、VirtualBox，如图1-27所示。
图1-27检测其它软件是否安装

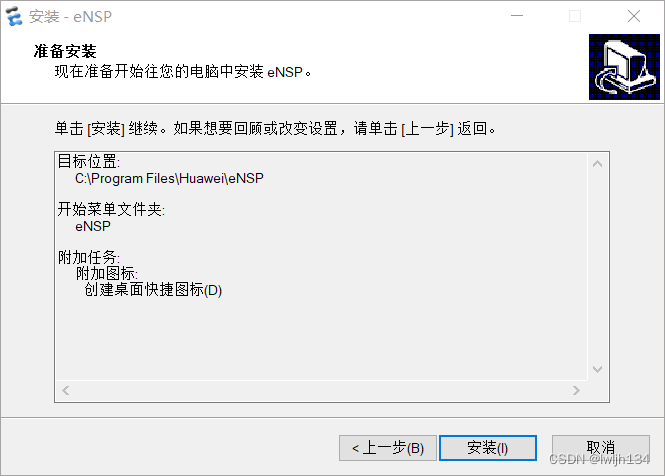

8、在图1-28中选择【安装】按钮。
图1-28准备安装

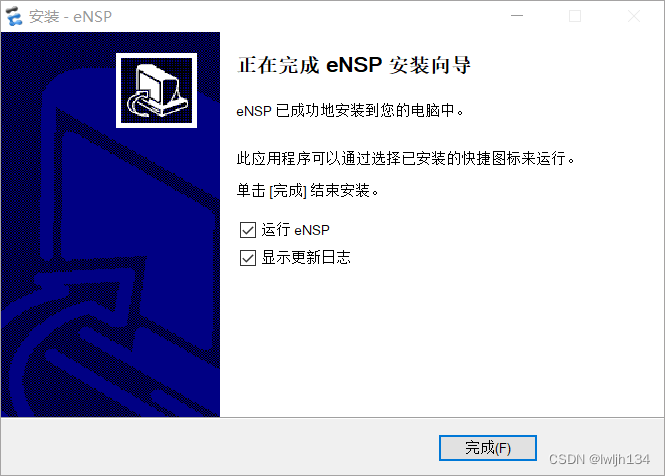

9、在图1-29中选择【完成】按钮，完在安装。
图1-29eNSP29 eNSP安装成功
10、eNSP安装完成后，需要对系统防火墙进行配置，允许eNSP应用通过防火墙

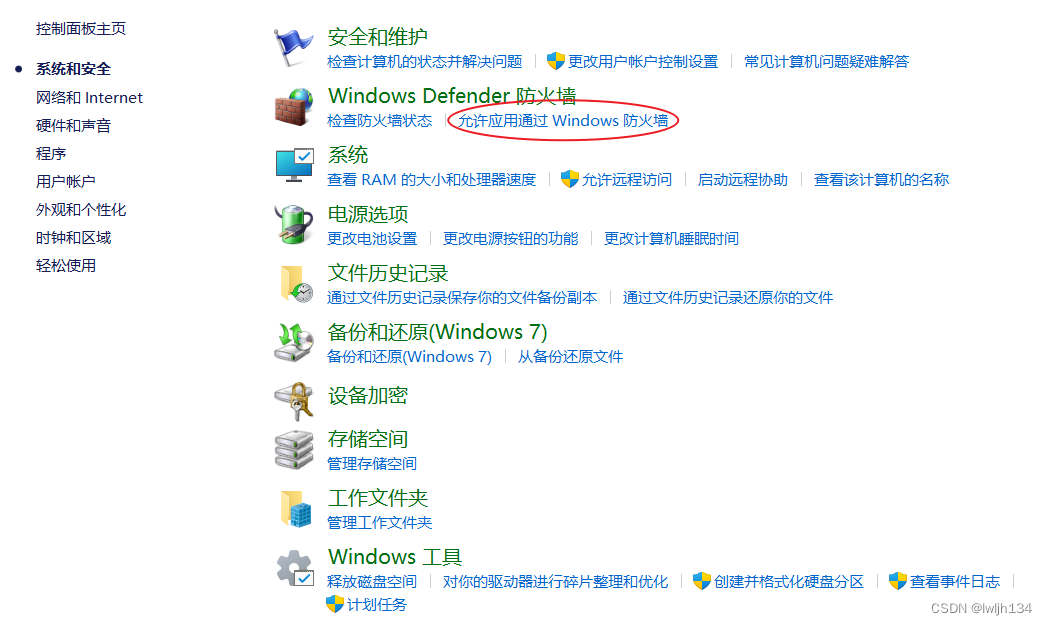

1）打开控制面板，选择系统防火墙，点击允许应用通过windows防火墙，如图1-30所示。
1-30 设置系统防火墙

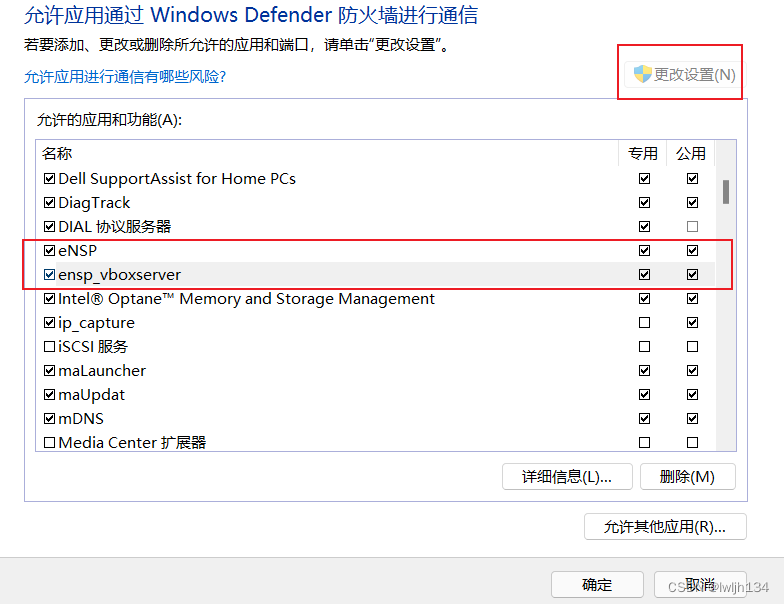

2）选择【更改设置】，将eNSP相关应用开启访问，在专用和公用的对话框中均打勾，然后点击确定，如图1-31所示。
1-31在防火墙上允许eNSP应用访问
1.6 eNSP桥接
ENSP的桥接是为了能够让做实验的终端能够访问eNSP的模拟设备，在后期实验中将会使用到，桥接流程如下：
1、在windows系统上安装虚拟网卡，并且为虚拟网卡配置ip地址。

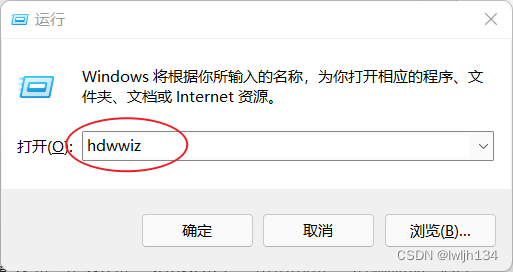

1）按下win + R键，在其中输入hdwwiz，然后 点击【确认】按钮，如图1-32所示。
1-32 打开运行界面

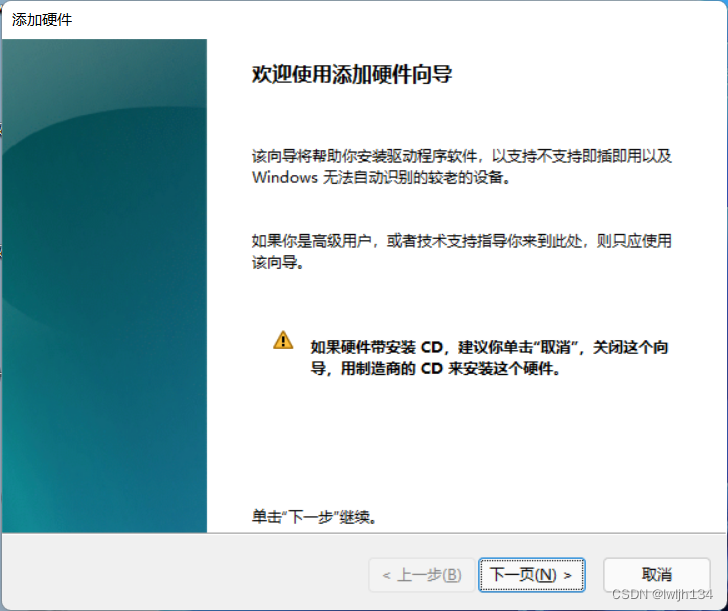

2） 在图1-33中添加过时硬件，点击【下一页】按钮。
1-33准备添加过时硬件

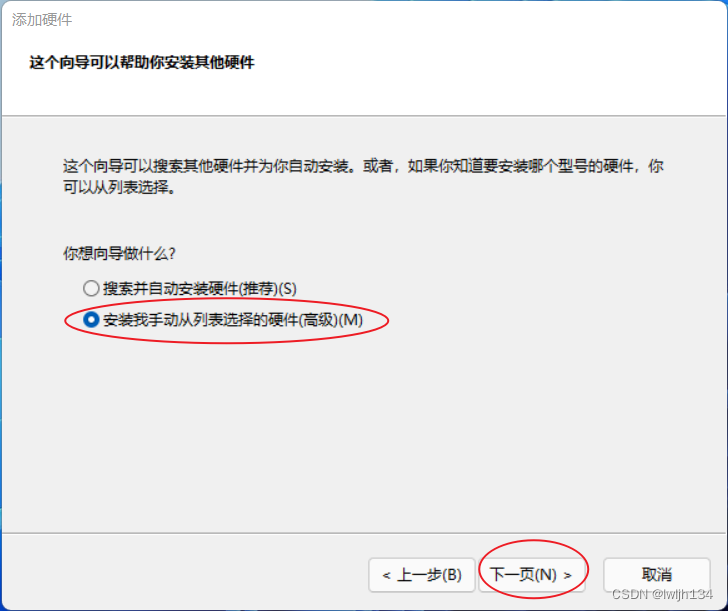

3）在图1-34中选择“安装我手动从列表选择的硬件”，然后点击【下一页】按钮。
1-34选择安装方式

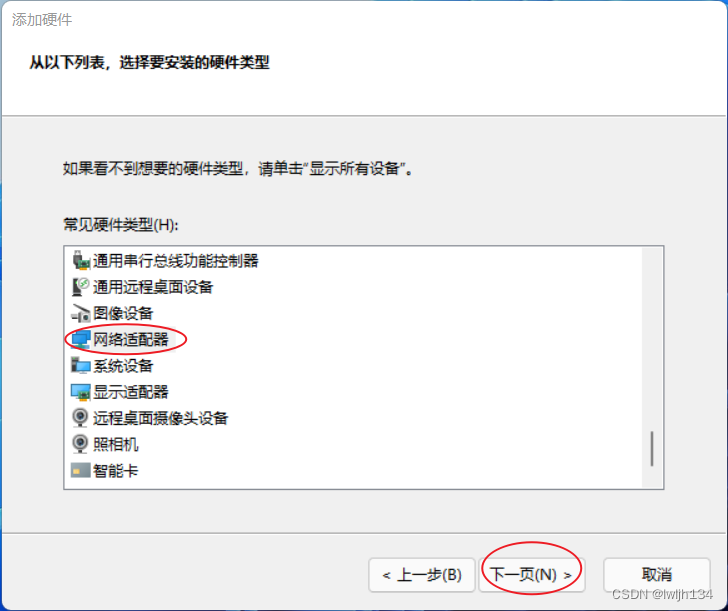

4）在图1-35中找到“网络适配器”，点击【下一页】按钮。
1-35选择过时硬件类型

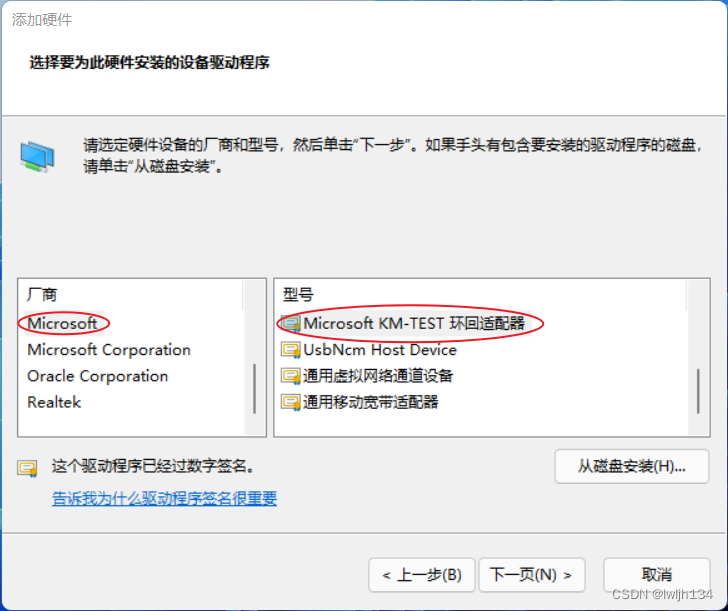

5）在图1-36中选择厂商中的“Microsoft”，选择型号中选择“Microsoft KM-TEST环回适配器”
1-36 安装虚拟网卡

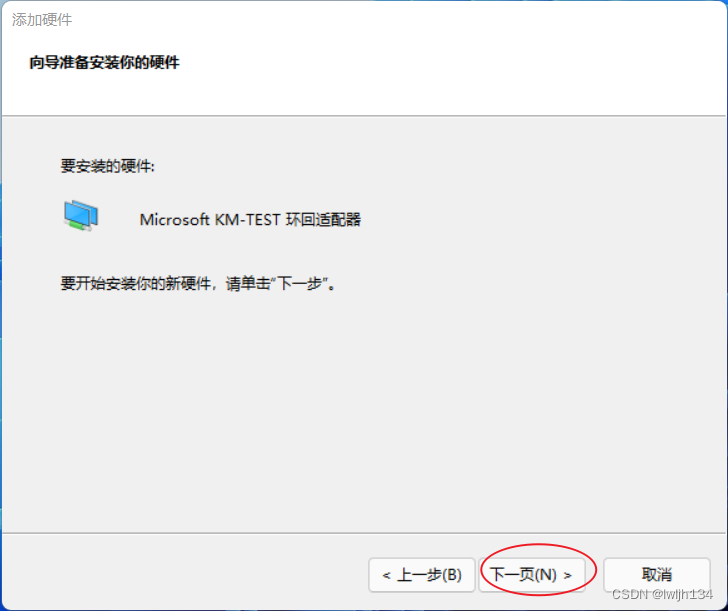

6）在图1-37中点击【下一页】按钮，安装虚拟网卡。
1-37完成虚拟网卡安装

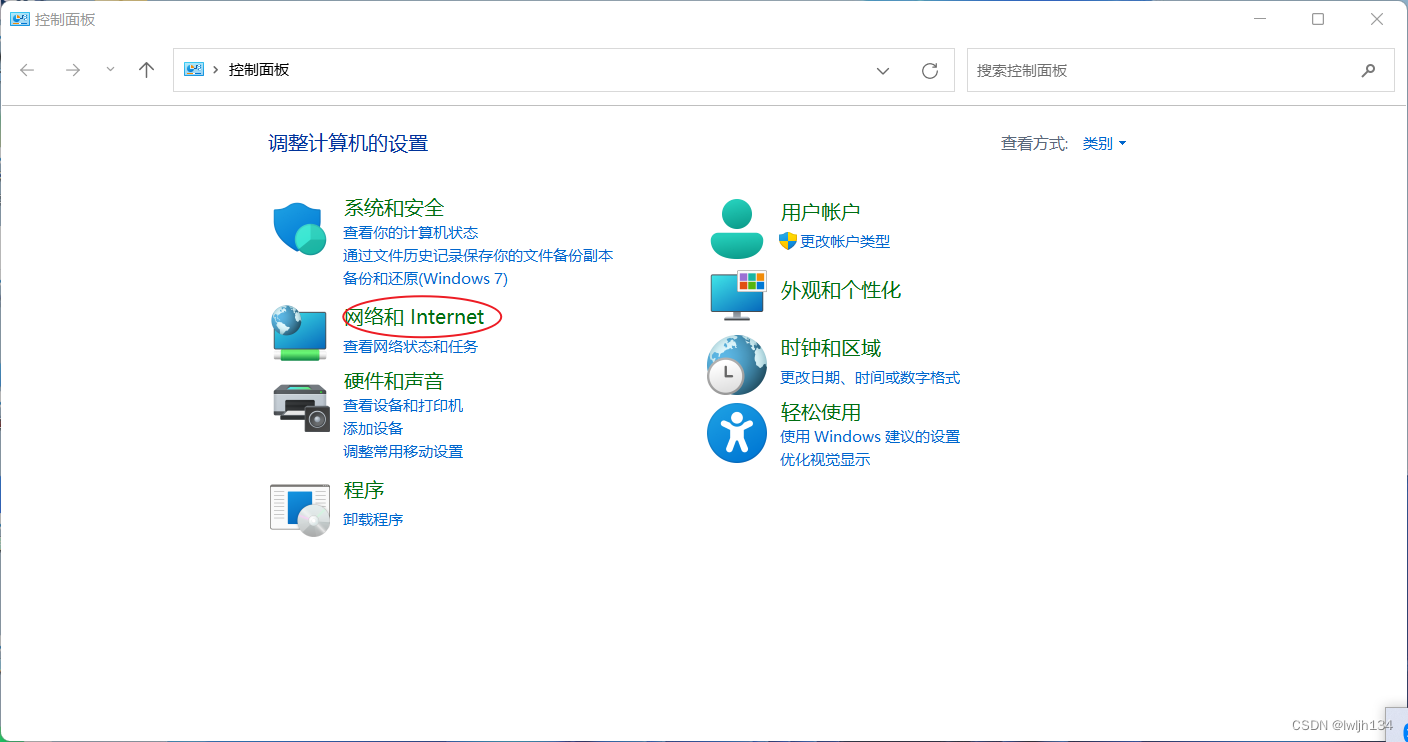

7）安装完毕后，设置虚拟网卡的ip地址，打开控制面板，选择“网络和Internet”，如图1-38所示。
1-38控制面板界面
8）在图1-39中选择“网络和共享中心”。
1-39网络和internet界面

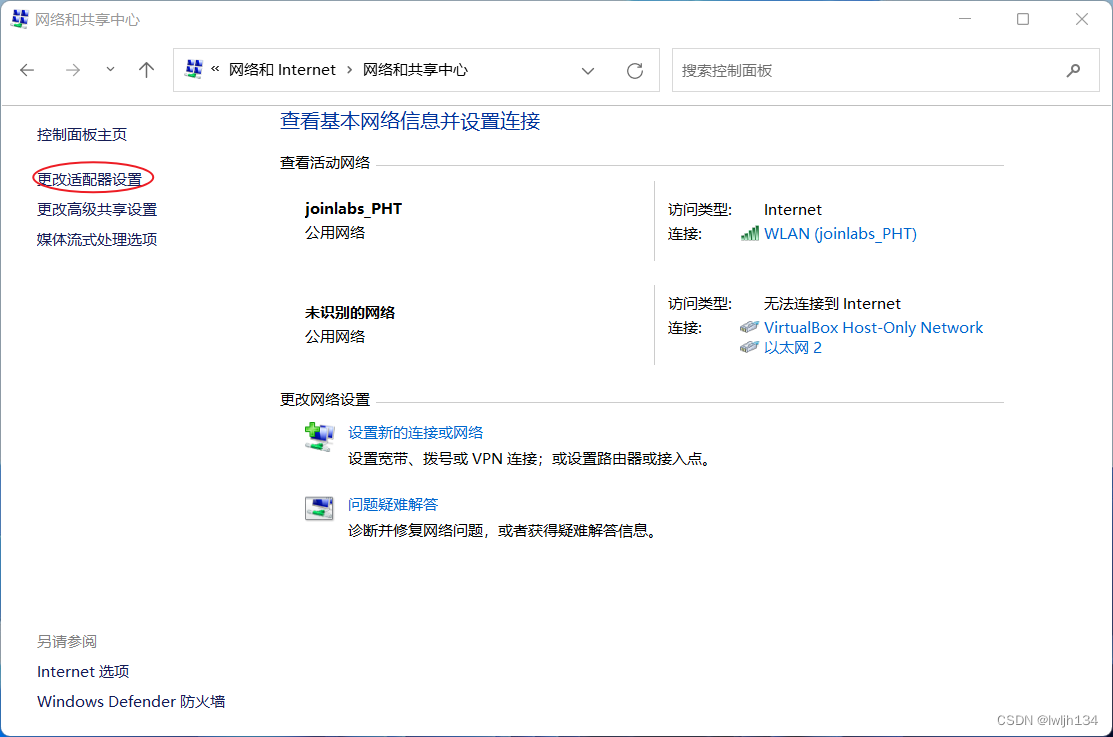

9）在1-40中选择“更改适配器设置”。
1-40 网络和共享中心界面

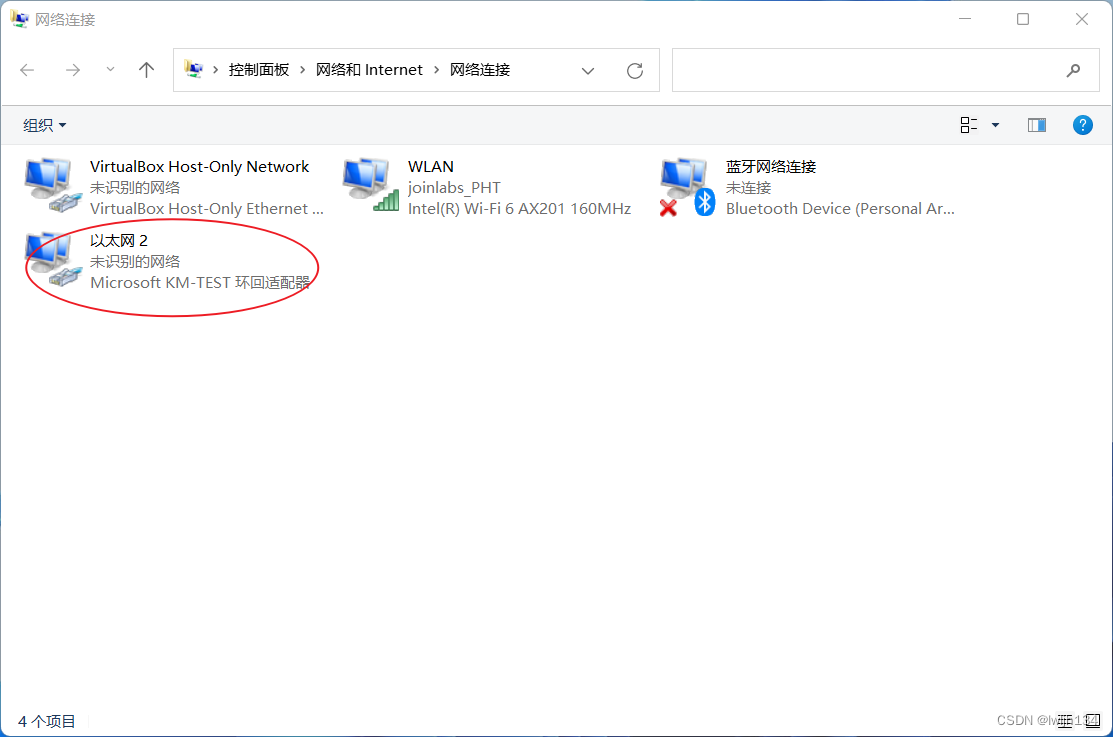

10）在图1-41中双击“环回适配器”。
1-41 网络连接界面

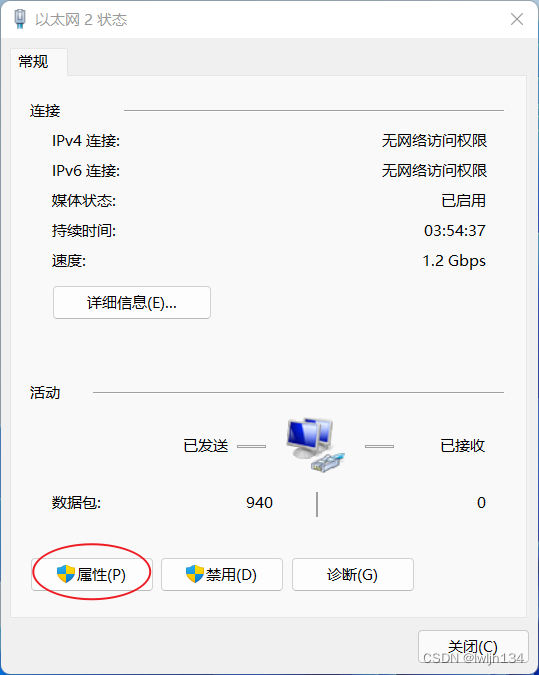

11）在图1-42中点击【属性】按钮。
1-42 修改虚拟网卡ip（1）

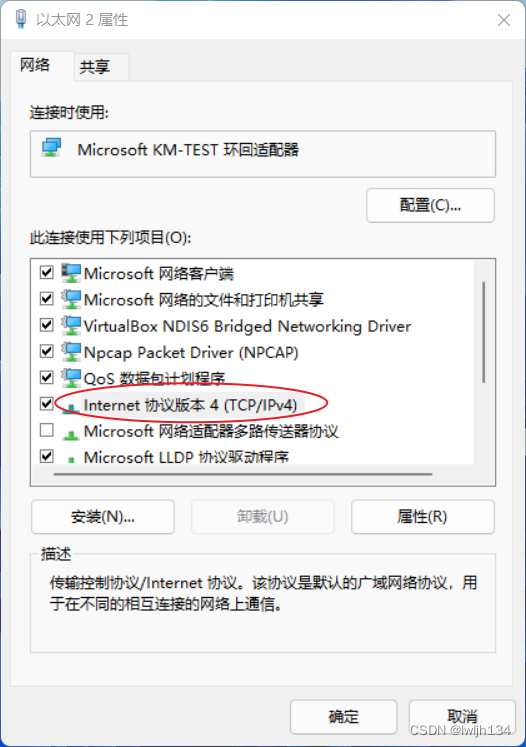

12）在图1-43中双击“Internet协议版本4（TCP/IP）”
1-43 修改虚拟网卡ip（2）

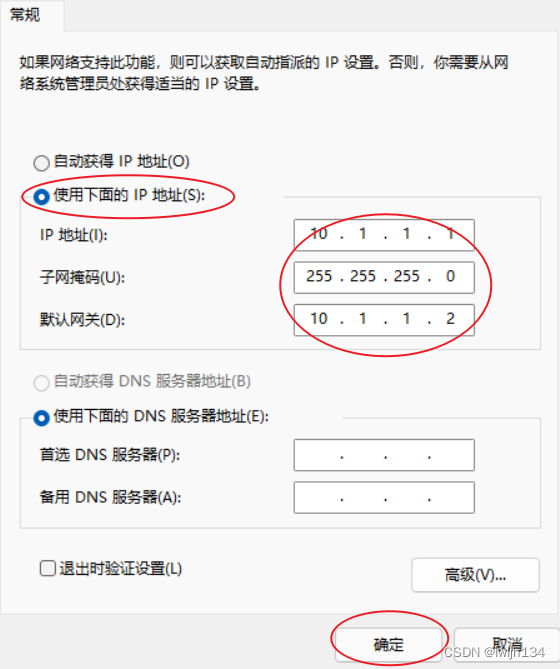

13）选择”使用下面的ip地址”，并且按照图1-44标配置IP地址，然后点击【确认】。
1-44 修改虚拟网卡ip（3）
2、使用eNSP桥接电脑
1）开打eNSP，点击云，选择cloud，拖入空白处，如图1-45所示。
1-45 eNSP配置界面

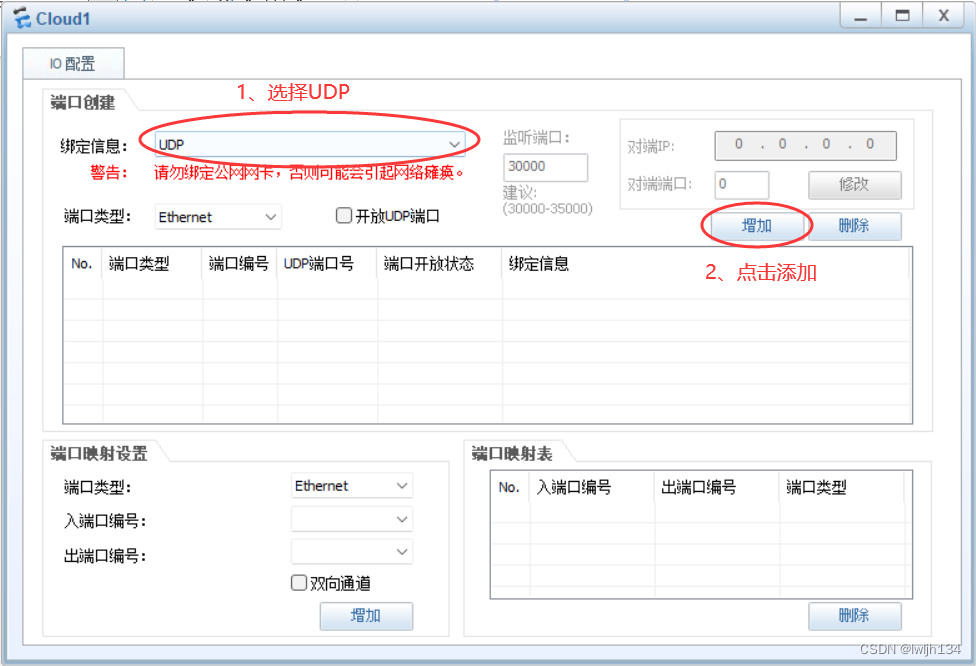

2）双击进入cloud1，绑定信息选择UDP，单击【增加】，如图1-46所示：
1-46 添加udp绑定信息

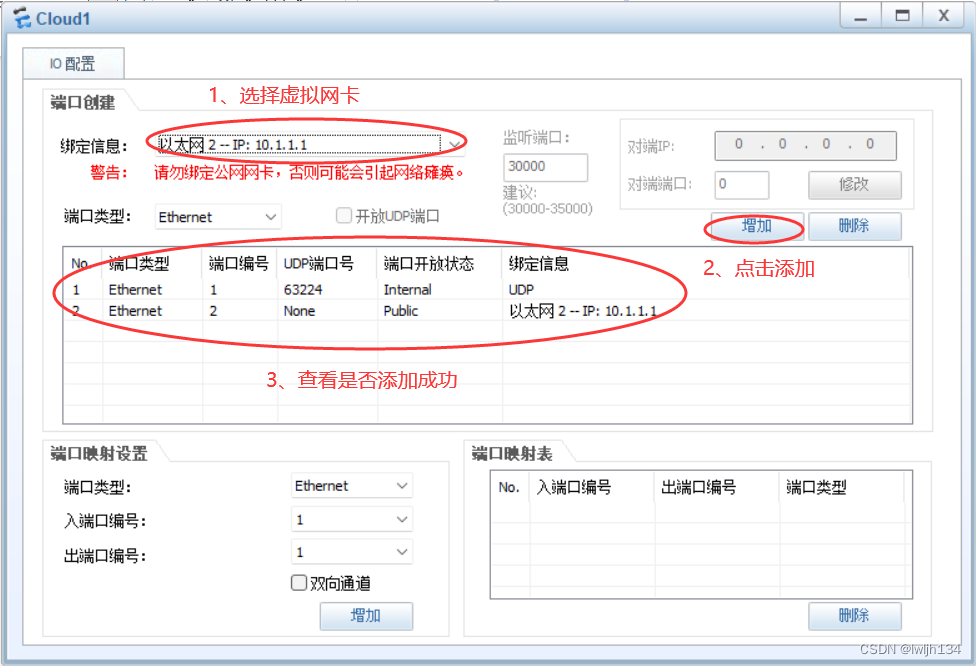

3）如图1-47所示，在“绑定信息”中选择虚拟网卡，然后点击【增加】按钮，添加网卡。
1-47添加虚拟网卡绑定信息

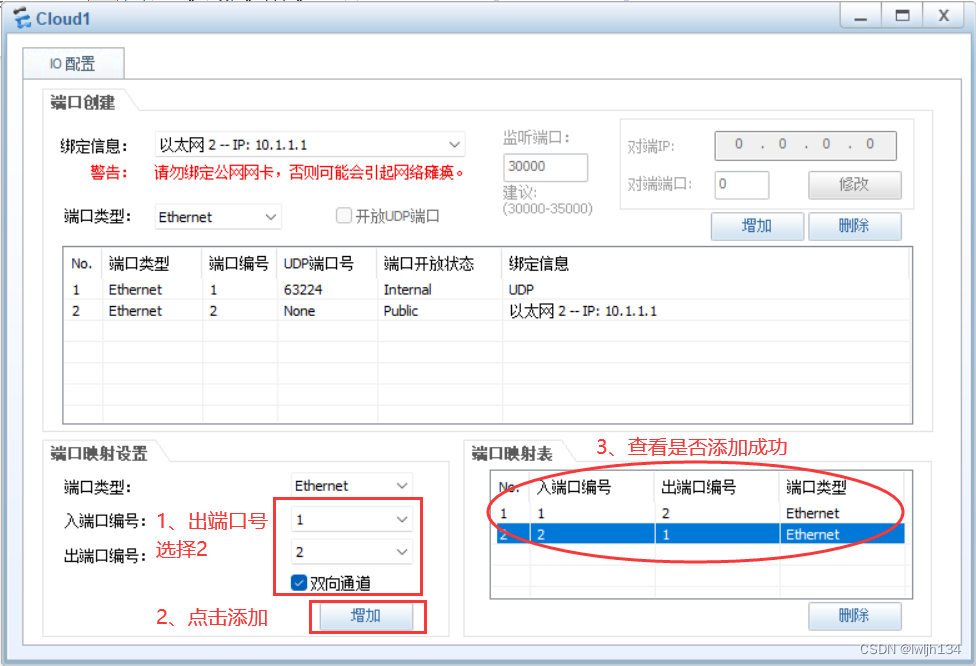

4）如图1-48所示，在“入端口编号”中选择1，在“出端口编号”中选择2，然后勾选“双向通道”，点击【增加】按钮。
1-48 完成桥接
