生产管理系统详解：高离散制造 – 生产订单数据库设计表（核心表结构）

设计目标

• 支持“按单生产”与“按任务生产”两种物料需求策略

• 允许同一条生产线在不同订单/任务里使用不同 BOM 版本

• 工序-部件-生产线三维校验：确保“工序需要的部件”与“生产线能加工的部件”匹配

• 工资既支持“按任务数量”又支持“按工序报工数量”

• 所有主数据支持版本号、生效/失效日期，满足未来工艺变更

流程说明

（含报价→订单→任务→工序→部件→BOM→物料需求→工资核算全链路）

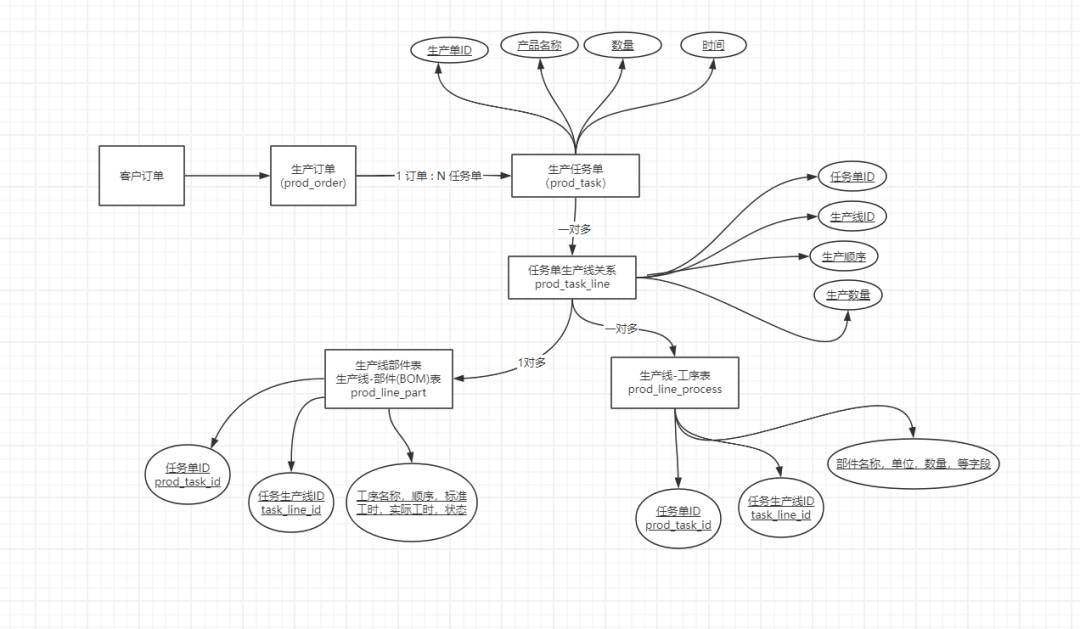

数据库ER图

高离散制造 – 生产订单数据库设计表（核心表结构）

1. 产品主表 product

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
item_code	varchar(50)	料号	—	—	唯一
item_name	varchar(100)	名称	—	—	—
item_type	enum	成品/半成品/原料	—	—	—
default_bom_id	bigint	默认BOM	—	FK→bom_header	可空
unit	varchar(10)	单位	—	—	—
enable_flag	tinyint(1)	启用标记	—	—	1=启用

2. BOM主表 bom_header

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
product_id	bigint	产品ID	—	FK→product	—
bom_code	varchar(50)	BOM编码	—	—	唯一
version	varchar(10)	版本号	—	—	—
effect_date	date	生效日期	—	—	—
expire_date	date	失效日期	—	—	—
is_default	tinyint(1)	默认标识	—	—	1=默认

3. BOM子件表 bom_item

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
bom_header_id	bigint	BOM头ID	—	FK→bom_header	—
parent_item_id	bigint	父项料号	—	FK→product	—
child_item_id	bigint	子项料号	—	FK→product	—
qty	decimal(12,4)	用量	—	—	—
unit	varchar(10)	单位	—	—	—
loss_rate	decimal(5,2)	损耗率(%)	—	—	—
op_seq_start	int	起始工序序号	—	—	—
op_seq_end	int	结束工序序号	—	—	—

4. 生产线表 prod_line

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
line_code	varchar(20)	线体代码	—	—	唯一
line_name	varchar(50)	线体名称	—	—	—
dept	varchar(50)	所属车间	—	—	—
enable_flag	tinyint(1)	启用标记	—	—	1=启用

5. 生产订单表 prod_order

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
order_no	varchar(30)	内部订单号	—	—	唯一
source_quote_id	bigint	来源报价ID	—	FK→quote_main	可空
customer	varchar(100)	客户名称	—	—	—
product_id	bigint	产品ID	—	FK→product	—
qty_total	decimal(12,2)	订单数量	—	—	—
delivery_date	date	交货日期	—	—	—
bom_version	varchar(10)	使用BOM版本	—	—	—
status	enum	状态	—	—	见字典
created_at	datetime	创建时间	—	—	—

6. 生产任务单表 prod_task

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
prod_order_id	bigint	所属订单ID	—	FK→prod_order	—
task_no	varchar(30)	任务单号	—	—	唯一
product_name	varchar(100)	产品名称(冗余)	—	—	—
qty	decimal(12,2)	任务数量	—	—	—
plan_start	date	计划开工	—	—	—
plan_end	date	计划完工	—	—	—
status	enum	状态	—	—	见字典

7. 任务-生产线关系表 task_line

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
task_id	bigint	任务ID	—	FK→prod_task	—
line_id	bigint	生产线ID	—	FK→prod_line	—
seq	int	生产顺序	—	—	—
qty_line	decimal(12,2)	本线数量	—	—	—
status	enum	状态	—	—	—

8. 工序实例表 prod_process

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
task_line_id	bigint	任务线ID	—	FK→task_line	—
process_name	varchar(50)	工序名称	—	—	—
seq	int	顺序号	—	—	—
std_time	decimal(8,2)	标准工时	—	—	分钟
status	enum	状态	—	—	—

9. 任务部件表 prod_part

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
task_line_id	bigint	任务线ID	—	FK→task_line	—
part_name	varchar(100)	部件名称	—	—	—
material	varchar(50)	材质	—	—	—
length	decimal(8,2)	长度(mm)	—	—	—
width	decimal(8,2)	宽度(mm)	—	—	—
thick	decimal(8,2)	厚度(mm)	—	—	—
qty	decimal(10,2)	数量	—	—	—
unit	varchar(10)	单位	—	—	—

10. 物料需求表 material_requirement

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
prod_order_id	bigint	订单ID(可空)	—	FK→prod_order	—
task_id	bigint	任务ID(可空)	—	FK→prod_task	—
line_id	bigint	生产线ID	—	FK→prod_line	—
material_id	bigint	物料ID	—	FK→product	—
spec	varchar(100)	规格描述	—	—	—
qty_required	decimal(12,2)	需求数量	—	—	—
qty_on_hand	decimal(12,2)	库存数量	—	—	—
qty_ordered	decimal(12,2)	已采数量	—	—	—
status	enum	需求状态	—	—	—

11. 生产报工表 prod_report

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
task_line_id	bigint	任务线ID	—	FK→task_line	—
process_id	bigint	工序ID	—	FK→prod_process	—
worker_id	bigint	员工ID	—	FK→worker	—
qty_good	decimal(12,2)	合格数	—	—	—
qty_scrap	decimal(12,2)	废品数	—	—	—
start_time	datetime	开始时间	—	—	—
end_time	datetime	结束时间	—	—	—
wage_flag	tinyint(1)	已结算标记	—	—	0/1

12. 工资计算结果表 wage_calc

字段名	类型	描述	主键	外键	备注
id	bigint	主键	PK	—	自增
worker_id	bigint	员工ID	—	FK→worker	—
task_line_id	bigint	任务线ID	—	FK→task_line	可空
process_id	bigint	工序ID	—	FK→prod_process	可空
qty_basis	decimal(12,2)	计薪数量	—	—	—
unit_price	decimal(10,4)	单价	—	—	—
amount	decimal(12,2)	金额	—	—	—
calc_date	date	计算日期	—	—	—

---

关键校验与扩展字段（所有表通用）ext_json json  — 用户自定义字段tenant_id bigint — 多租户revision int — 乐观锁

13. 工序主数据表 process_master

字段名	类型	描述	主键	外键	备注
id	bigint PK	主键	✔	—	自增
process_code	varchar(30)	工序编码	—	—	唯一
process_name	varchar(50)	工序名称	—	—	—
description	varchar(200)	描述	—	—	—
default_std_time	decimal(8,2)	默认标准工时(分钟)	—	—	—
enable_flag	tinyint(1)	启用标记	—	—	1=启用

14. 工序-生产线关系表 process_line_rel

字段名	类型	描述	主键	外键	备注
id	bigint PK	主键	✔	—	自增
process_id	bigint	工序ID	—	FK→process_master	—
line_id	bigint	生产线ID	—	FK→prod_line	—
seq	smallint	在线内顺序	—	—	—
enable_flag	tinyint(1)	启用标记	—	—	1=启用
UNIQUE	—	(process_id, line_id)	—	—	防重复

15. 更新后的关系链示意

process_master 1 ──< process_line_rel >── prod_lineprod_line 1 ──< task_line >── prod_taskprod_task 1 ──< prod_process >── process_master

• 通过 process_line_rel 保证“工序-生产线”多对多，且在线内有序。

设计说明

主键设计：所有主表和明细表均采用BIGINT类型的自增主键，确保系统扩展性。

单据编号：bill_no字段用于业务单据的唯一标识，建议采用"业务类型前缀+年月+流水号"的生成规则。

状态管理：通过status字段实现工作流控制，不同状态对应不同的操作权限。

时间戳：create_time和update_time自动记录数据创建和修改时间，便于审计追踪。

审批流程：关键业务单据设计审批人和审批时间字段，支持多级审批。

外键关联：通过prod_order_id等字段与生产订单主数据关联，确保数据一致性。

扩展性：字段设计考虑了多币种、多单位、批次管理等企业级需求。

此设计可满足制造业生产管理的基本需求，可根据具体业务场景进行调整和优化。
