Ubuntu20.04 中使用vscode中编辑查看PlantUML

1、plantuml需要graphviz

先安装graphviz

sudo apt install graphviz

2、查看是否安装java，如果没有安装，会像下面提示， 我根据提示，安装最新版本的java，sudo apt install openjdk-21-jre-headless。自己根据需要安装

$ java --version

Command 'java' not found, but can be installed with:

sudo apt install openjdk-11-jre-headless  # version 11.0.26+4-1ubuntu1~20.04, or
sudo apt install default-jre              # version 2:1.11-72
sudo apt install openjdk-13-jre-headless  # version 13.0.7+5-0ubuntu1~20.04
sudo apt install openjdk-16-jre-headless  # version 16.0.1+9-1~20.04
sudo apt install openjdk-17-jre-headless  # version 17.0.14+7-1~20.04
sudo apt install openjdk-21-jre-headless  # version 21.0.6+7-1~20.04.1
sudo apt install openjdk-8-jre-headless   # version 8u442-b06~us1-0ubuntu1~20.04

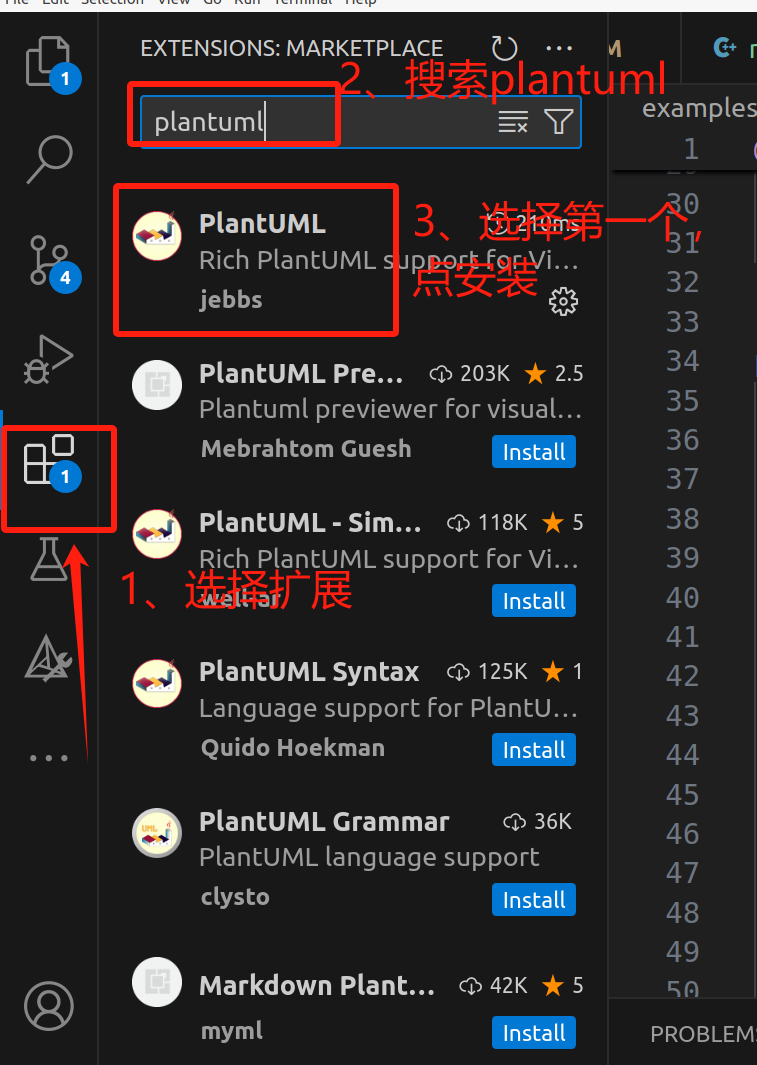

3、安装plantuml插件

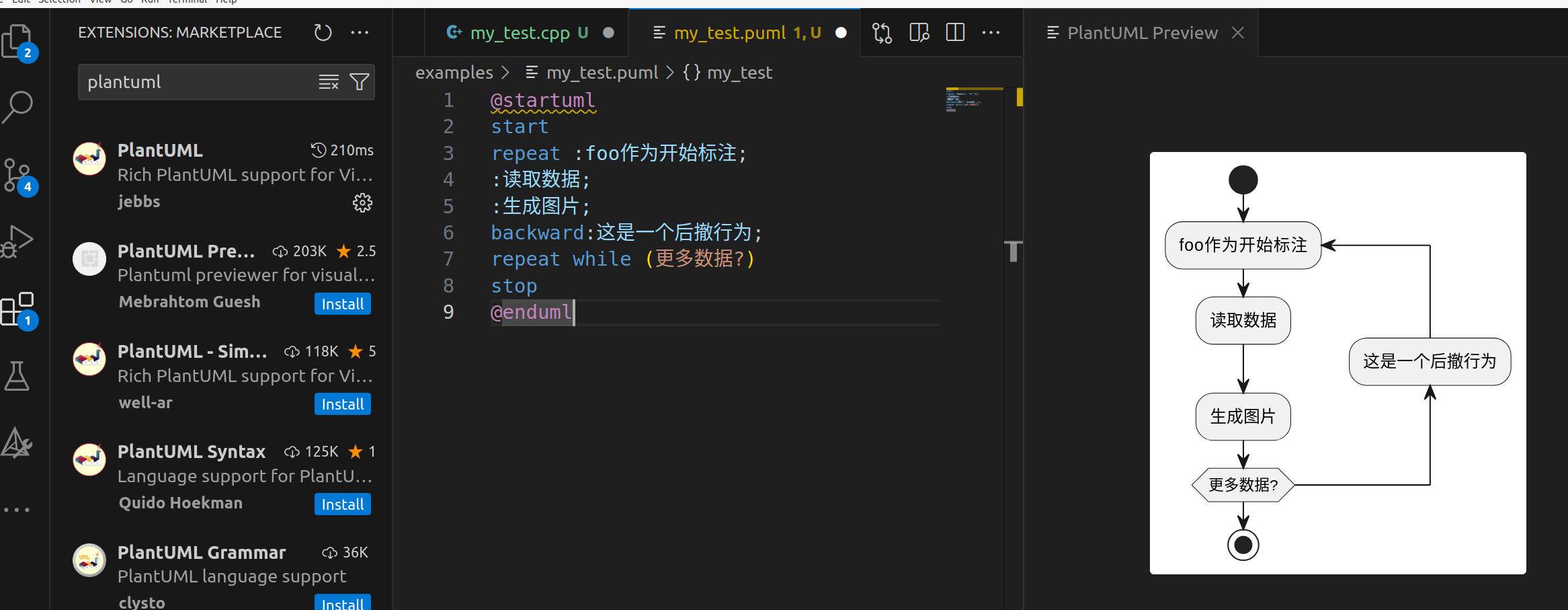

4、新建一个my_test.puml文档， 复制一个简单的示例，粘贴，鼠标光在my_test.puml文档，中快捷键Alt+D，就可以显示了

@startuml
start
repeat :foo作为开始标注;
:读取数据;
:生成图片;
backward:这是一个后撤行为;
repeat while (更多数据?)
stop
@enduml
