TV主板科普

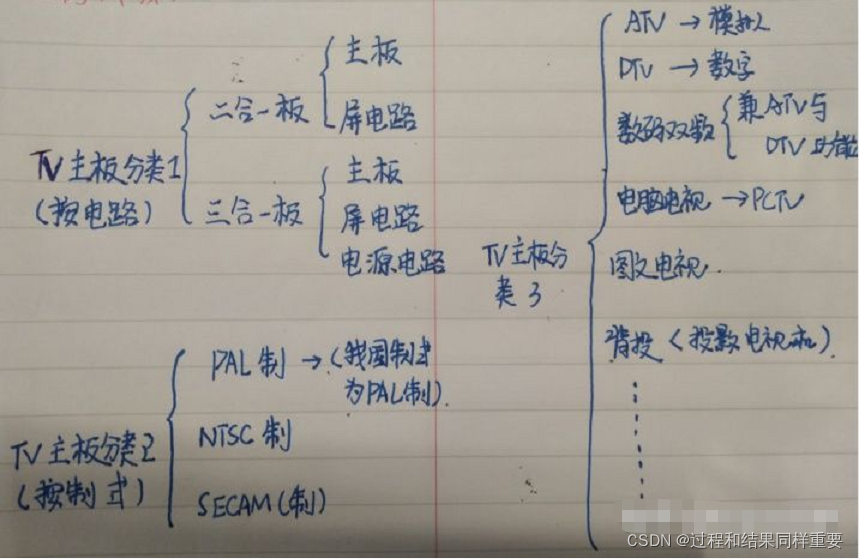

1,首先介绍一下TV主板的类

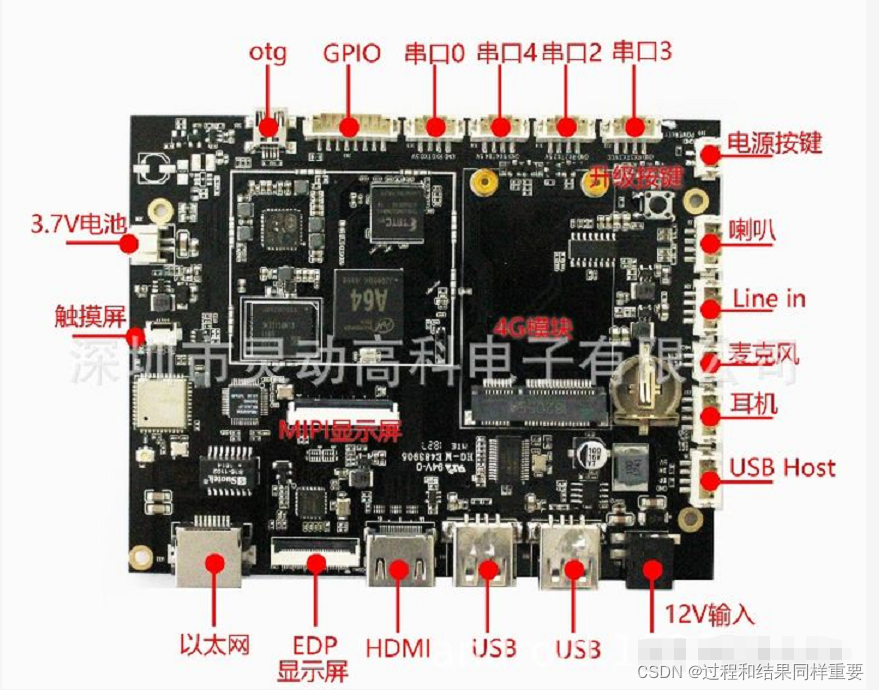

2,总体来说TV主板有很多种，一些接口和功能被淘汰，又有一些新的东西被应用，老旧的东西就不说了，以时下流行的安卓智能主板为例，首先看看主板的样子（图示为阿里巴巴商家展示，我这里不是用来商用，所以不知道会不会侵权什么的，如果有的话我可以删除）：

很显然，这是一个二合一主板，没有电源部分，供电的适配器来提供

我们可以看懂很多的排针连接器，以及各种常见的端口，如果我们现在要Setup环境，进行测试的话，需要准备什么东西呢？

1，一个显示屏（我们在商场见到的每一台电视，都有自己的显示屏，但针对主板测试，不可能每一块主板的测试，都分别配备一个屏幕，所以作为测试人员，会有1-2块LCD显示屏，专门用来做测试。）

2，测试相关的仪器

3，测试相关的线材

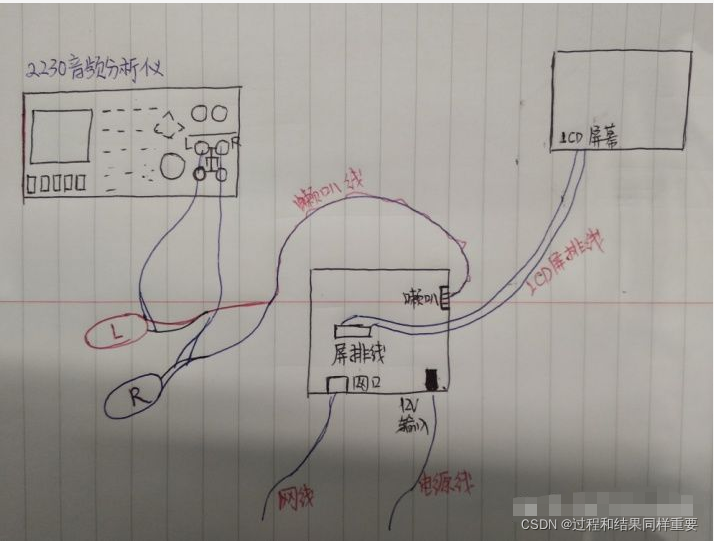

以音频测试为例：

1，要点亮一个屏幕，只需要，给这个屏幕供电即可，常规测试用屏的工作电压是5V/12V。

LCD 通过屏线与主板相连，LCD屏背面有长条状（或者其他形状的背光板（驱动）电路，来实现 LCD的正常工作）.此处可以拓展的内容有：LCD屏接口定义，液晶屏原理等。

2，连接网线、高频头，HDMI 信号发生器等至主板，开机后选择对应的视频源，即可在LCD屏幕上看到对应的视频（音视频的输入是可以分开的。）此处可以拓展的内容有：[图文]TV - 的架构 - 百度文库

3，Speaker 的测试实际中使用负载（水泥电阻）代替的，负载的阻值要等于Speaker的额定阻值 ,负载的功率要大于等于Speaker 的额定功率。

4，2230A处的测试线材夹到负载上，便可以开始测试了，可以左右声道分别测试，也可以同时测试，至于2230能测试些什么，可以从此处拓展学习：音频性能测试指引 - 图文 - 百度文库（其中有些简单的项目可以用万用表来代替）。

需要注意的是，音频信号的测试，需要播放特定的音频，1Khz & 0dB.

再介绍一下电源电路：

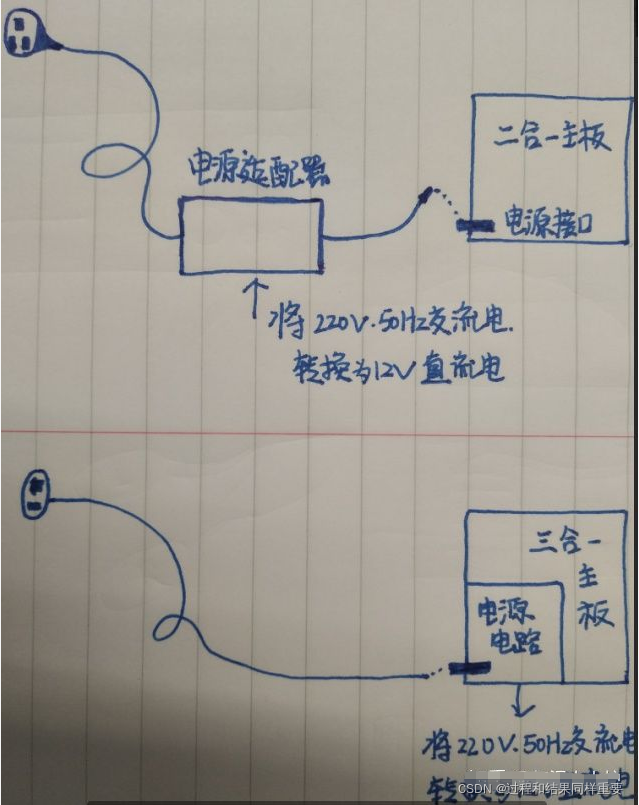

假设主板工作电压是12V，首先要明白这12V的直流电压是怎么来的？

需要注意的是，整个主板的各个电路的工作电压均为直流电，不同的芯片的工作电压是不一样的，例如有的是1.8V，有的是1V，有的是1.2V，有的是3.3V。所以需要降压电路，将12V的直流电，转换成不同的电压，以供其他电路使用。

并且不同芯片的上电时间也是不同的，由此产生时序测试。

此处可以拓展的内容有：AC-DC电路，Buck降压稳压器（DC-DC),LDO 稳压器：

LDO和BUCK降压稳压器对比

理解LDO（低压差线性稳压器）的一些术语和定义

此处有效率，纹波，输出电压等的测试。

其他测试内容，Setup环境与音频测试大同小异。

随着科学技术的发展，电子产品的边界已经相当模糊，例如平板与手机之间，平板与电脑之间，自从TV主板也应用了网口之后，电池已经不再是传统意义上的电视，如果真的要将电视与其他智能电子产品区分开来，高频头（RF头）便是显著的特征。

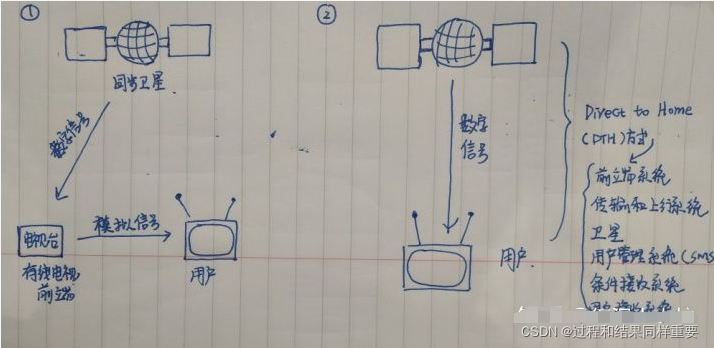

由上图电视信号是怎么来的，在此工程中，与电视主板相关的内容即为高频头

那么何为高频头？

是电视机用来接收高频信号和解调出视频信息的一种装置，也是公共通道的第一部分。目前电视机使用的高频头一般分为数字信号高频头（简称数字高频头）和模拟信号高频头（简称模拟高频头）。 简单的讲就是接受电视信号的调谐及高频信号放大器，卫星电视解码器。

其他端口相关知识后期再拓展
