JTAG时序说明文件 -SVF格式（详细版）
经过拼凑和推敲，终于研究出了苗头。特此写帖记录。
语法说明
基础说明：https://blog.csdn.net/ruixj/article/details/4096498
SVF语法参考网址：https://www.cnblogs.com/arvin-blog/p/15958314.html
这里主要解释以下4条：
HDR HIR (Header Data Register, Header Instruction Register)
TDR TIR (Trailer Data Register, Trailer Instruction Register)

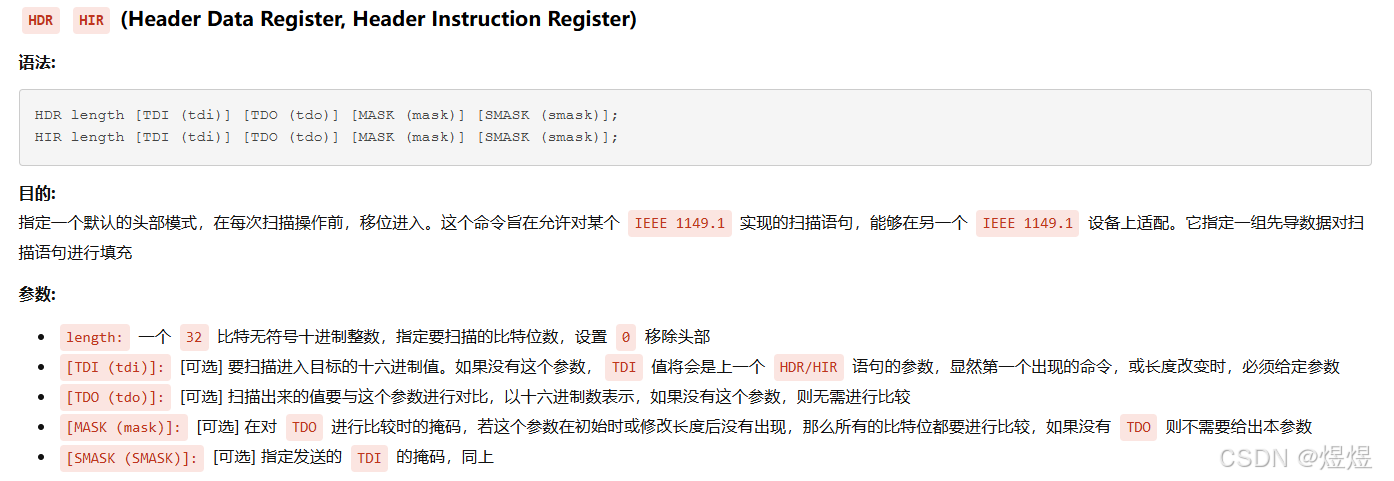

参考的解释网站对其的说明如下：
图1
图2

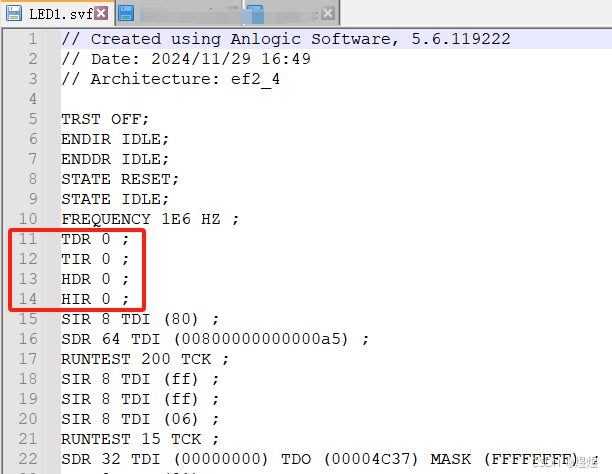

实际中，此命令在SVF文件中的位置：
图3
Q1：为什么TIR是指定一个默认的尾部模式，但是TIR代表在SIR前面添加数据。

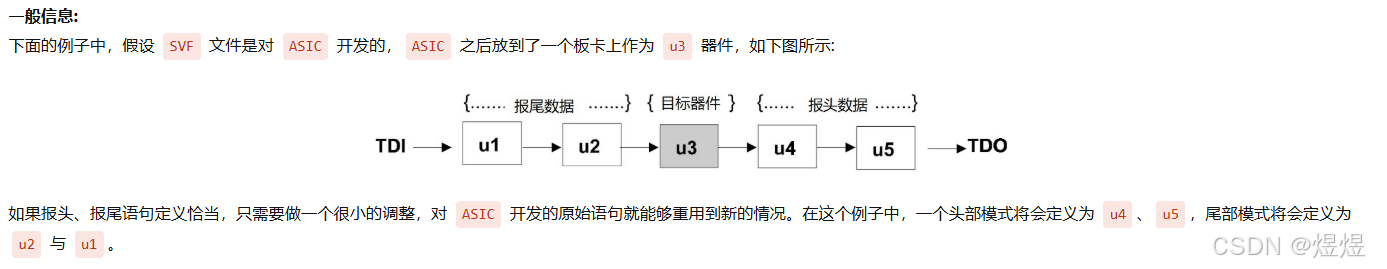

A1：这个主要是由于串行数据输出导致的。参考图2，顺着TDI->TDO的线，先出现的器件叫尾部器件，一串上最后器件，离TDO最近的是头部器件。因为JTAG数据输出的时候，1bit 1bit的被推出，距离TDO近的先出去，先占输出数据的最低位。
Q2：这些命令的适用场景
A2：专门为图2的场景设计，即一条jtag链路，有多个可下载的器件。图3是电路环境只有一个核心芯片，所以红框内相关值都是0。假如是图2的结构，JTAG上有三个器件，只想给中间的u3下载程序，这种情况HDR HIR TDR TIR就是指明位置的。SVF文件是系统自动生成。
好处就是不怎么影响下载文件的下载命令。详细参考案例说明就有体会了。
假如没有这些命令，u3要下载的程序不变，只是设备链上去掉或增减一个，u3生出来下载文件内容大部分会发生变化（因为在一条TDI-TDO链上，就算不写其他设备，也得有数据占位）。但从u3角度，它待烧录内容是没变化的。设计的这些命令，可以维持u3下载数据一致性。SVF文件中就把这些命令写在正式下载数据前。烧录过程中，SVF文件会被解析，那些变量作为全局影响因子被记录，对u3的数据从相对描述变为绝对描述下载进去。
案例说明
以特别致谢的帖1为例，整理修改内容如下：
首先讨论JTAG上有1个器件， svf部分预览。
//javascript
TIR 0 ; //设备链描述
HIR 0 ;
HDR 0 ;
TDR 0 ;
SIR 6 TDI (09) ; //读取下载器件的ID
SDR 32 TDI (00000000) SMASK (ffffffff) TDO (f3631093) MASK (0fffffff) ;
SIR 6 TDI (3f) ; //bypass模式
SDR 1 TDI (00) SMASK (01) ;
第7行 SIR 6 TDI （09）
这一条命令是向IR寄存器中输入6bit数据，数值是0x09；这是读取IDCODE的指令，6是IR Length，0x09是命令。输入读取IDCODE的指令后，就是读取IDCODE。
SDR 32 TDI (00000000) SMASK (ffffffff) TDO (f3631093) MASK (0fffffff) ;
这一条命令是向DR寄存器发送32位数据，由于JTAG是串行的，所以这里输入的数据没有意义，只是为了串行移出DR寄存器中的32bit数据。
SMASK中的全f代表输入的数据全部有效，不过这里由于输入没有意义，所以这个SMASK也没有意义。
TDO后面是预计输出的值，这里是0xf3631093，意思是预计输出为这个数据。后面的MASK代表对TDO数据的有效性。Artix-7的ID是 0x3631093，也就是说只有7个16进制数据。IDCODE寄存器是32位，多出4位数据是无关紧要的，所以这里的mask值为 0fffffff，表明低28位有效，高4位无效。如果ID核对不上，会停止下载。
另外说明一下，如果没有重新声明，TDI的SMARK和TDO的MASK会一直被使用到下次修改。同样，TIR等命令也是如此。
这段意思是，假如前面有用过：
SDR 32 TDI (00000000) SMASK (ffffffff) TDO (f3631093) MASK (0fffffff) ;
那么下次这句再出现，可以以这样的形态：
SDR 32 TDI (00000000) TDO (f3631093) ;
虽然没写SMASK 、MASK ，但是依旧是SMASK (ffffffff)和MASK (0fffffff) 。
随后的两条命令，代表是bypass模式。
SIR 6 TDI (3f) ;
SDR 1 TDI (00) SMASK (01) ;
SVF文件，除了设置必要的条件之外（初始条件和TIR等四条命令），真正的运行命令就两条，SIR向JTAG TAP状态机的IR寄存器送命令，SDR往JTAG TAP状态机的DR寄存器送数据，在写入的时候，送入的数据有效，在读取的时候，送数据同时输出的数据有效。
下面讨论JTAG上有3个器件，简单讨论都是Artix-7。那么IR Length都是6. 要操作的是中间一个。
//javascript
TIR 0 ; //设备链描述
HIR 0 ;
HDR 0 ;
TDR 0 ;
SIR 18 TDI (3f27f) ; //读取下载器件的ID。
SDR 34 TDI (000000000) SMASK (3ffffffff) TDO (6c62126) MASK (1ffffffe)
SIR 18 TDI (3ffff); //bypass模式
SDR 3 TDI (00) SMASK (02) ;
对SIR的影响：
按照上诉设备链情况，第一个器件和第三个器件的IR寄存器数据都是bypass命令 111111；中间一个器件的命令是001001。
总共的数据是 111111_001001_111111，
改写一下，11_1111_0010_0111_1111，为0x3f27f
对SDR的影响：
同理，bypass的数据寄存器位宽是1位，取这一位为0，所以数据总长度是34，预计输出是 0x6c62126，掩码为 1ffffffe
//上文中的具体变化如下
ID：0xf3631093（仅1个器件时读数）
等价于下
32'b 1111_0011_0110_0011_0001_0000_1001_0011
新的设备链SDR，前后都会多出1bit的0
34'b 0+1111_0011_0110_0011_0001_0000_1001_0011+0
等价于下
新ID: 01_1110_0110_1100_0110_0010_0001_0010_0110。即为0x6C62126
（中间的器件ID28bit。但占据低位的1bit的0忽略不掉，而高位的就可以忽略了）
新MASK 00_0001_1111_1111_1111_1111_1111_1111_1110。即为1ffffffe
由此可见这样的写法及计算麻烦，可读性也差。为了方便使用，SVF引入了TIR、HIR、TDR和HDR四条指令。
引入后如下。
//javascript
TIR 6 TDI (3f) SMASK (3f) ; //设备链描述
HIR 6 TDI (3f) SMASK (3f) ;
TDR 1 TDI (00) SMASK (01) ;
HDR 1 TDI (00) SMASK (01) ;
SIR 6 TDI (09) ; //读取下载器件的ID。下文此处作为第1行算起
SDR 32 TDI (00000000) SMASK (ffffffff) TDO (f3631093) MASK (0fffffff) ;
SIR 6 TDI (3f) ; //bypass模式
SDR 1 TDI (00) SMASK (01) ;
TIR是在SIR前面添加数据，比如，操作器件是第二个，那么第一个器件的数据用TIR添加，下一条指令是添加第一个器件的bypass命令。
TIR 6 TDI (3f) SMASK (3f) ;
同理，TDR是在SDR前面添加数据。
TDR 1 TDI (00) SMASK (01) ;
HIR是在SIR后面添加数据，所以第三个器件的bypass命令如下。
HIR 6 TDI (3f) SMASK (3f) ;
HDR 1 TDI (00) SMASK (01) ;
添加这四条命令之后，对第二个器件的操作命令就和只有一个器件时完全一样了，直接使用下面的命令即可
SIR 6 TDI (09) ;
SDR 32 TDI (00000000) TDO (f3631093) ;
再次修改之前，TIR等四条命令一直有效。（一直有效是指在第二个器件下载文件中，只要后面没出现TIR新的修改值，一直用这个）
特别致谢帖
首先感谢此博主的学习笔记，数据清晰，解释明了：
帖1：链接：https://www.cnblogs.com/e-shannon/p/5919933.html
为防止帖1挂了，这是它的CSDN转载版https://blog.csdn.net/u012294613/article/details/122217976
也感谢这个帖子，里面的TDO数据好像有问题，但是HIR等描述可供参考，案例情形也给的很多。
帖2：链接：https://blog.csdn.net/cckkppll/article/details/138632127
（后期有时间自己搭建下类似结构，贴下一手数据吧。留坑~）
