农村矢量建筑轮廓提取教程

很多设计工作中都会用农村的矢量建筑、道路、等高线地形图，并且针对农村是非常难获取的数据，手动勾画是很大的一个工程量，接下来给大家讲下Bigemap pro智能提取矢量图的操作步骤。

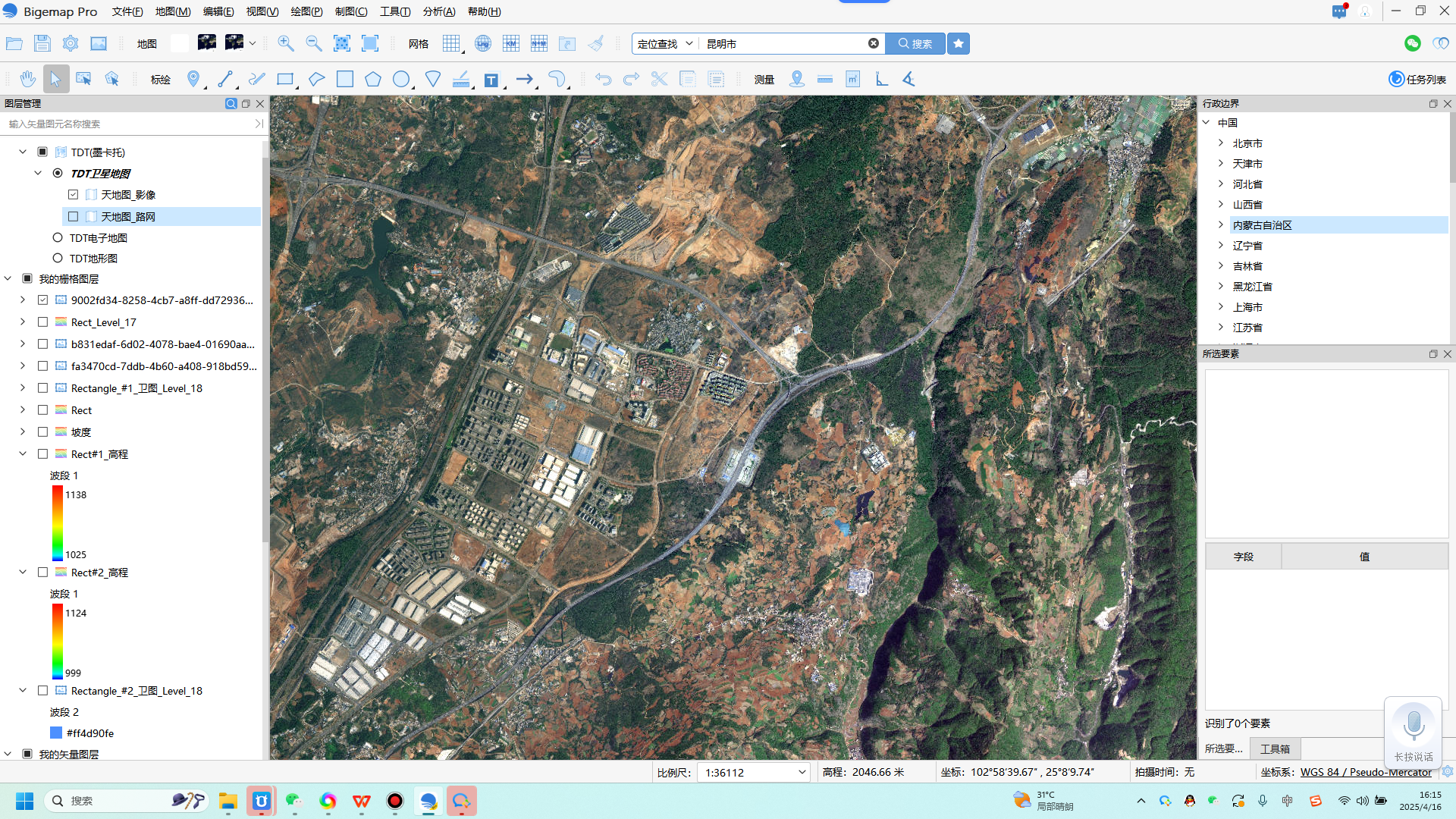

1.我们先锁定项目地区，比如我们需要这个区域的地形图：

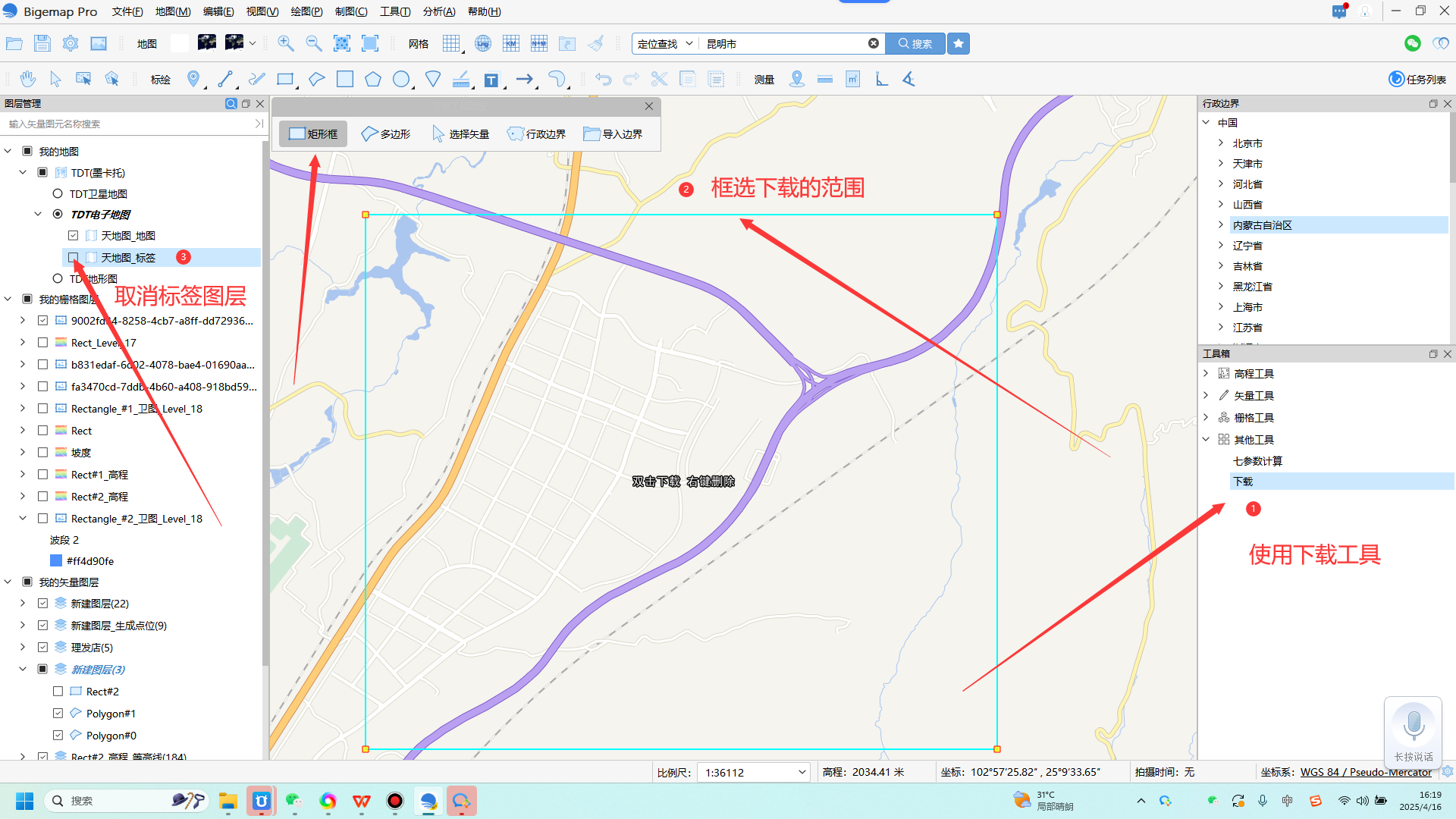

2.那么需要采用天地图的电子地图图层，下载我们项目地区的电子地图：

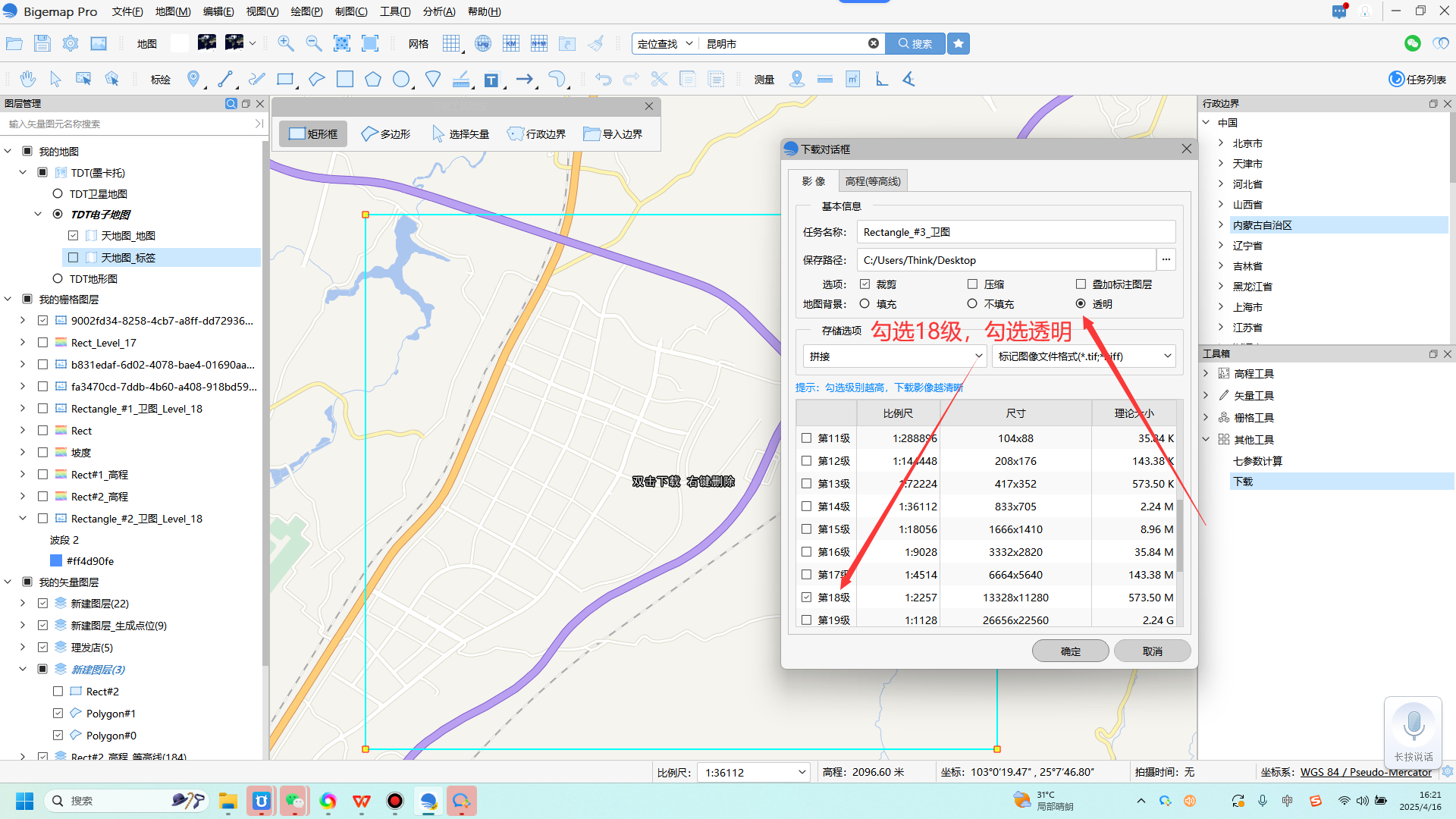

3.勾选18级地图下载，天地图最高只有18级，级别越高分辨率越高：

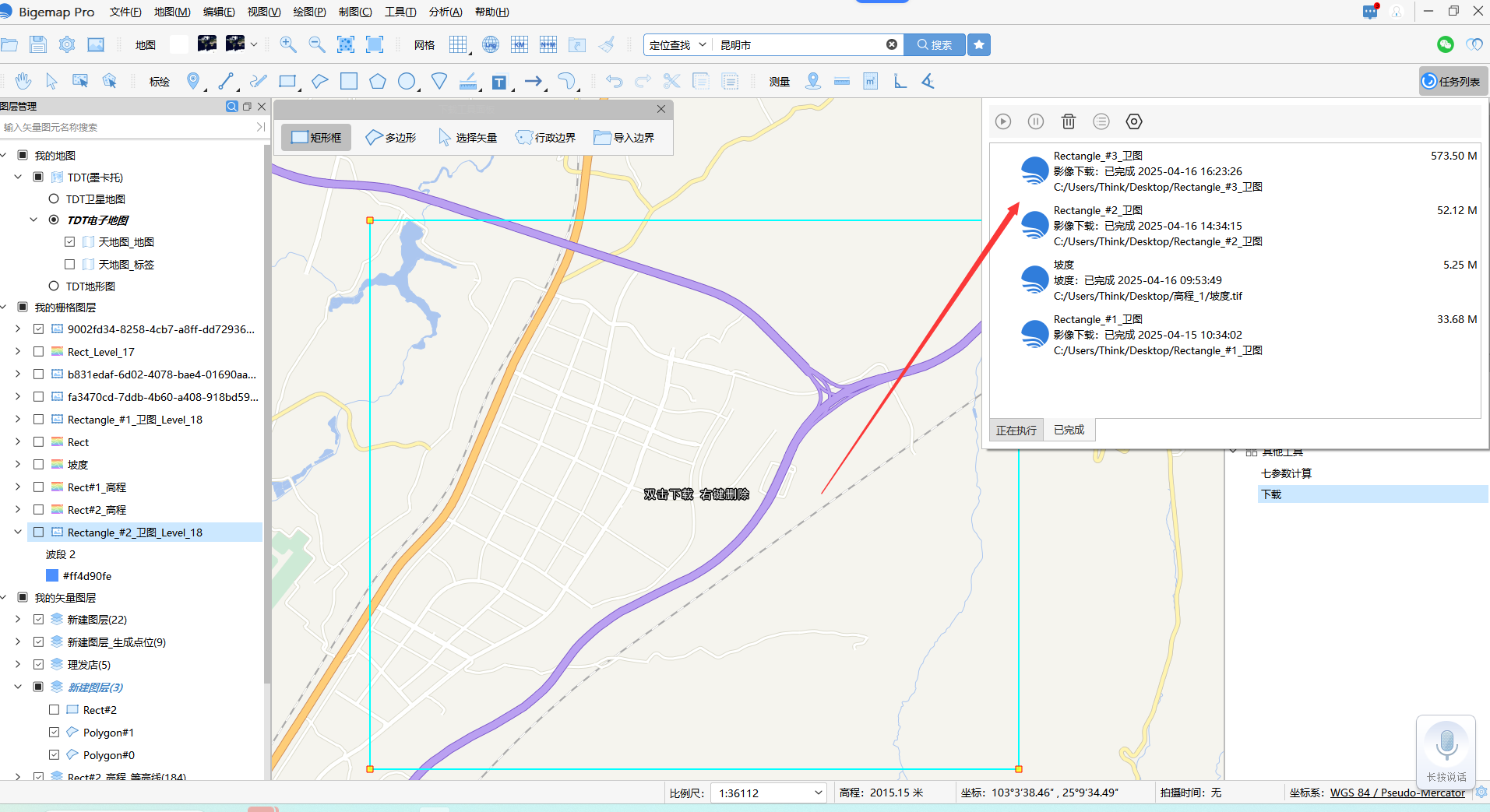

4.查看下载任务，下载完成后打开文件夹，把tif 格式的地图直接拖入软件加载：

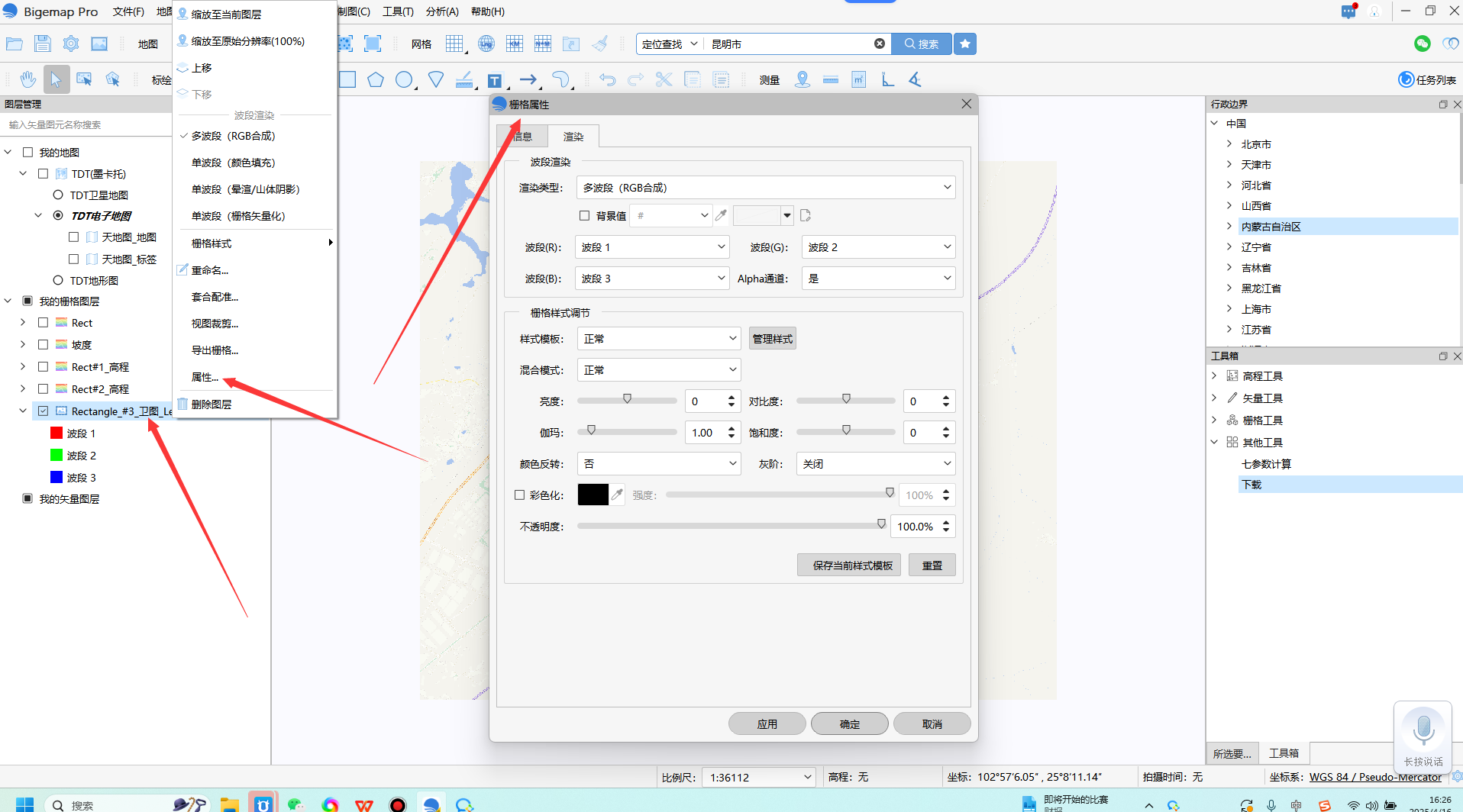

5.选择这张地图鼠标右键查看属性，打开栅格属性表：

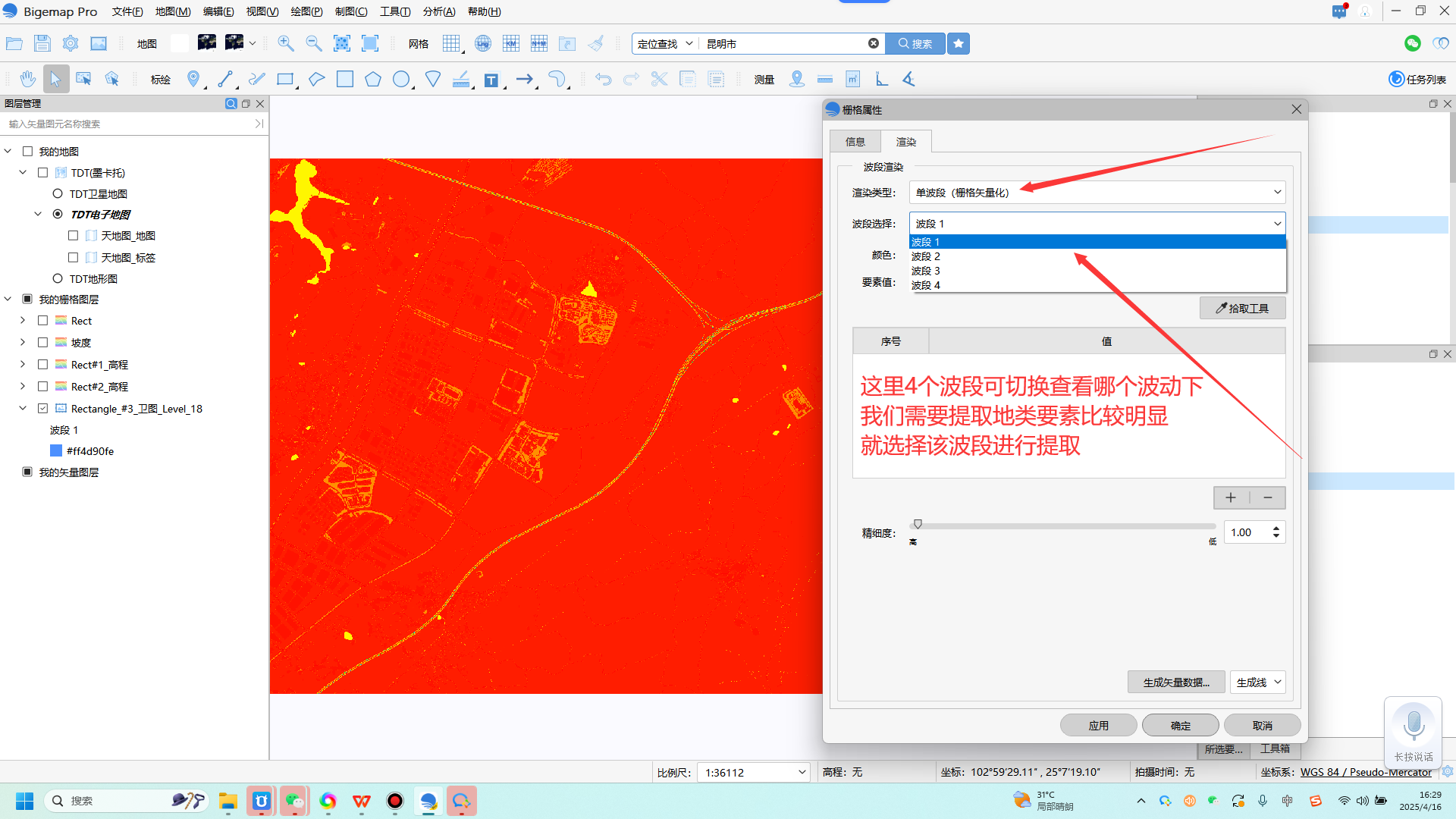

6.渲染类型选择单波段矢量化，选择对应的波段进行矢量化：

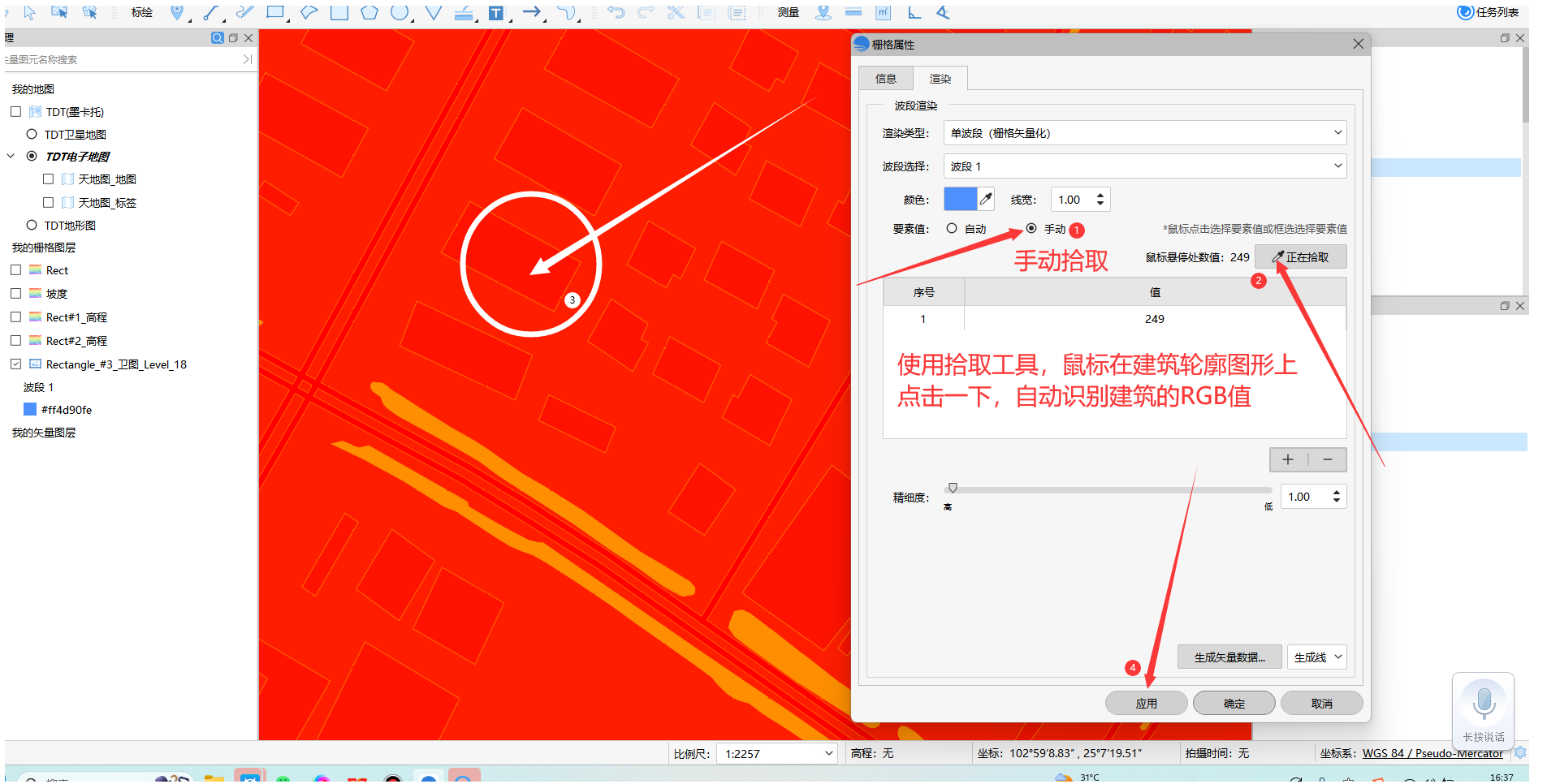

7.先提取建筑轮廓，使用手动提取的方式，选择拾取工具，鼠标在建筑轮廓图案上点击一下，自动识别到建筑物的像素值为249，点击应用：

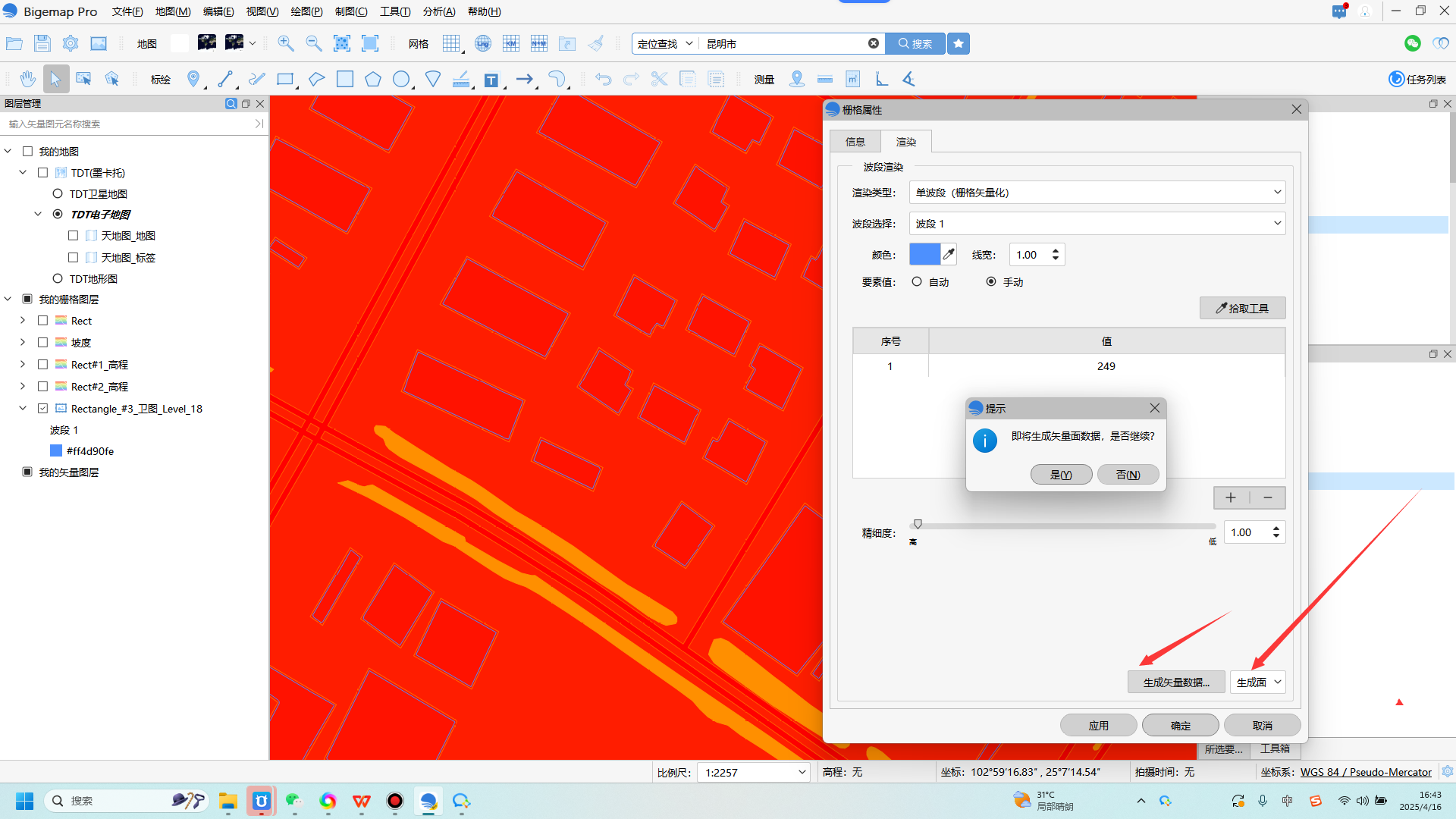

8.生成类型选择面文件，点击生成矢量数据：

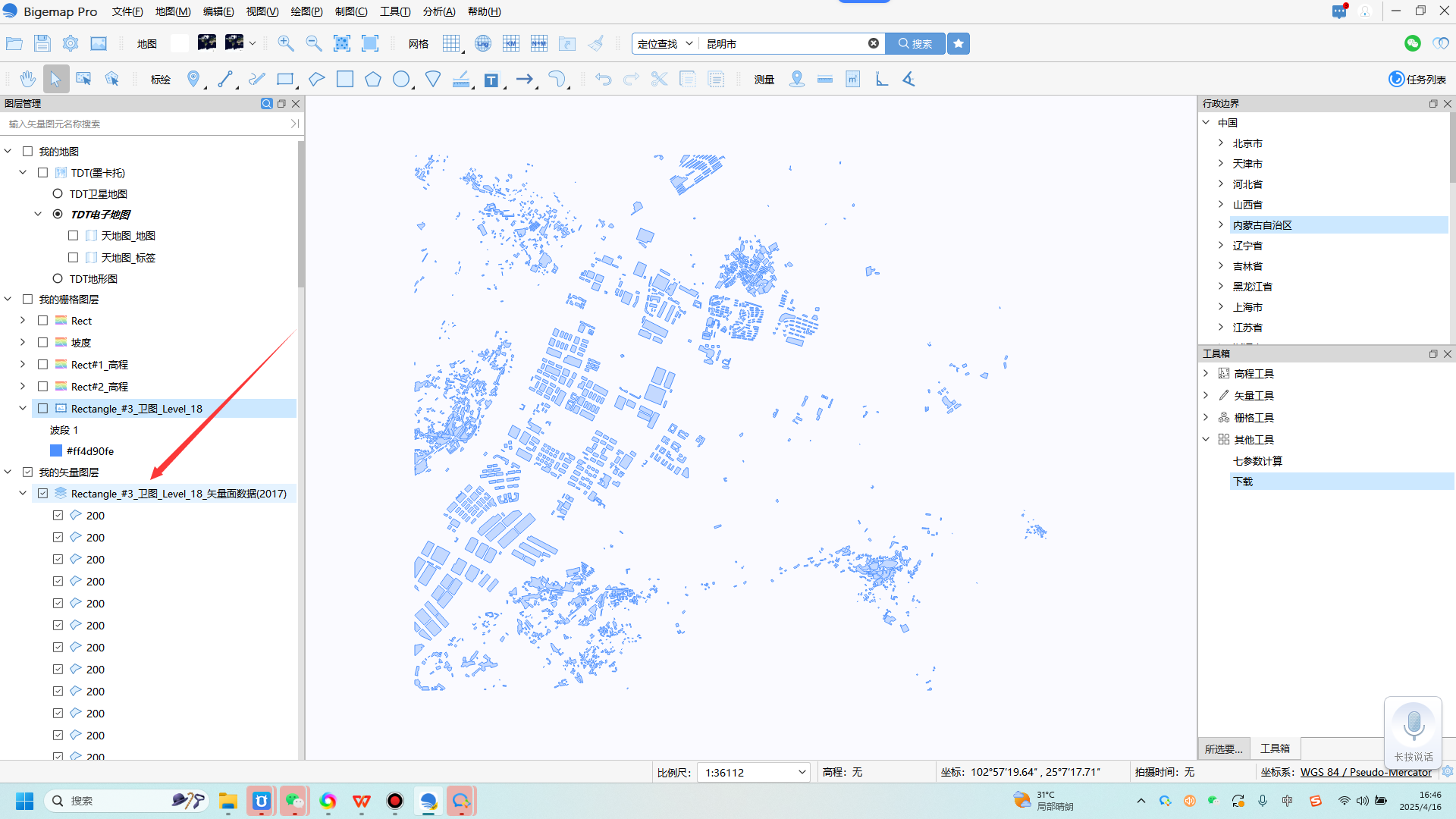

9.查看一下提取建筑轮廓的效果：

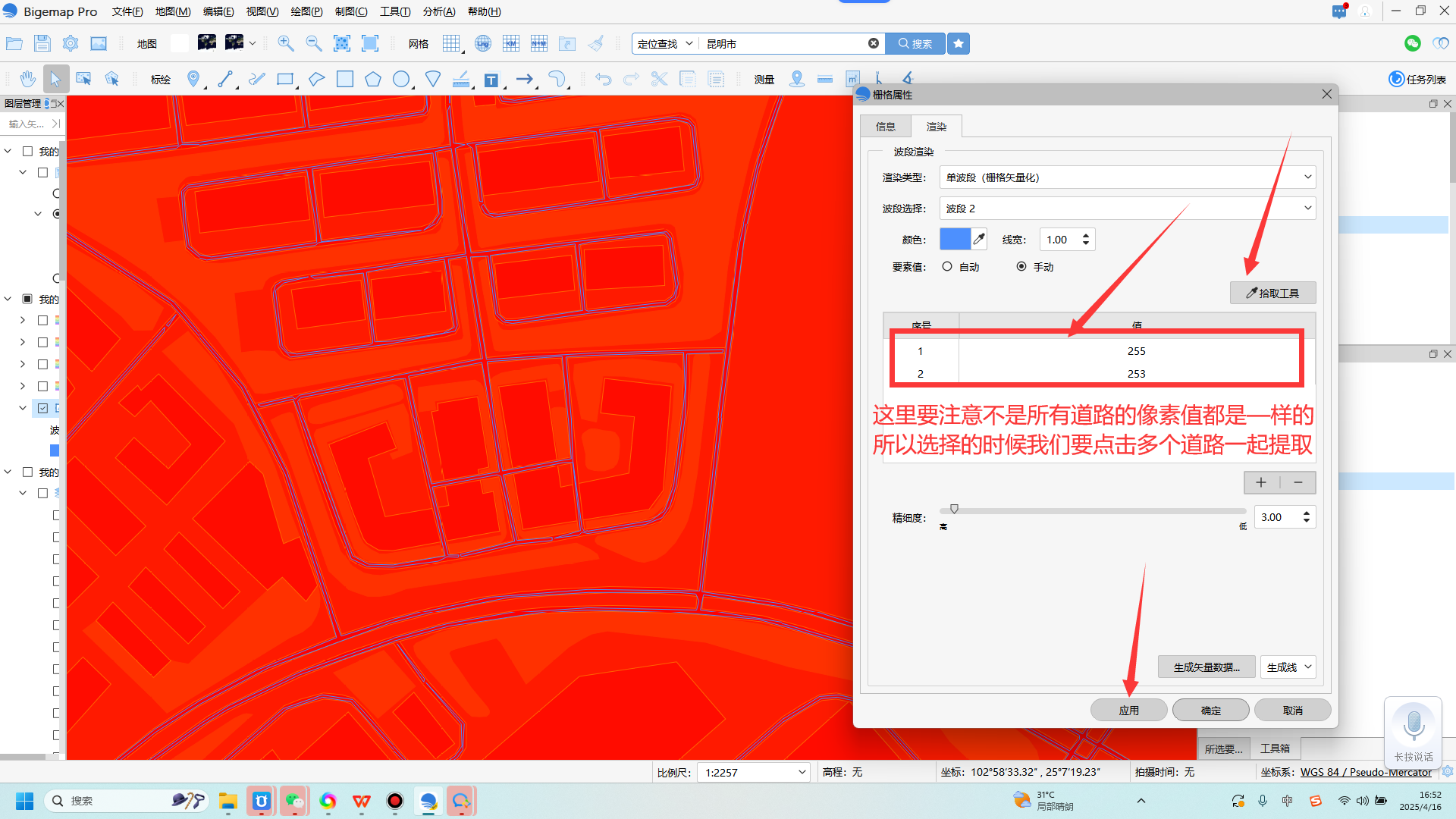

10.接下来同样的方式，我们把道路也提取出来：

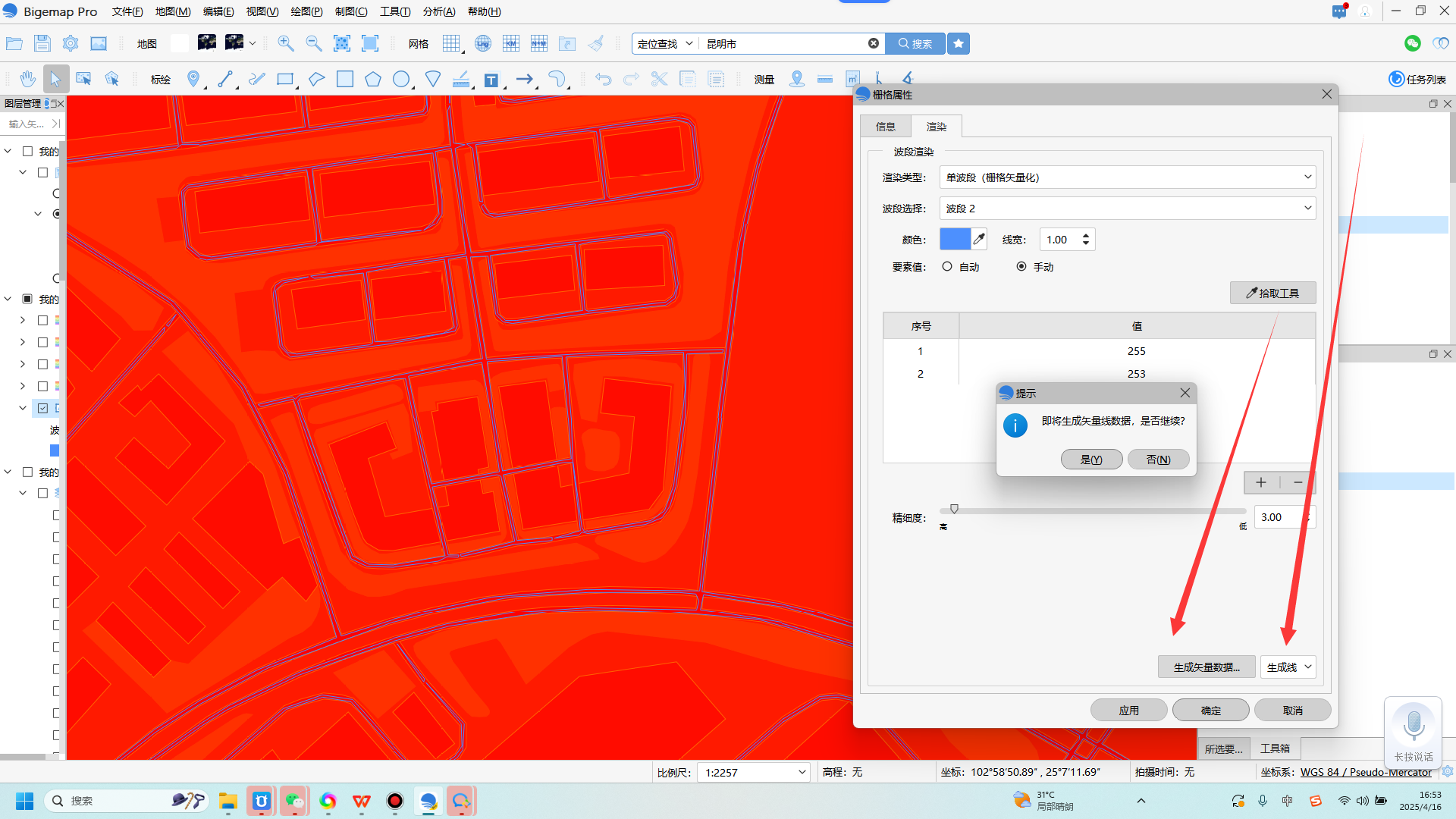

11.道路选择生成线文件，直接生成矢量数据：

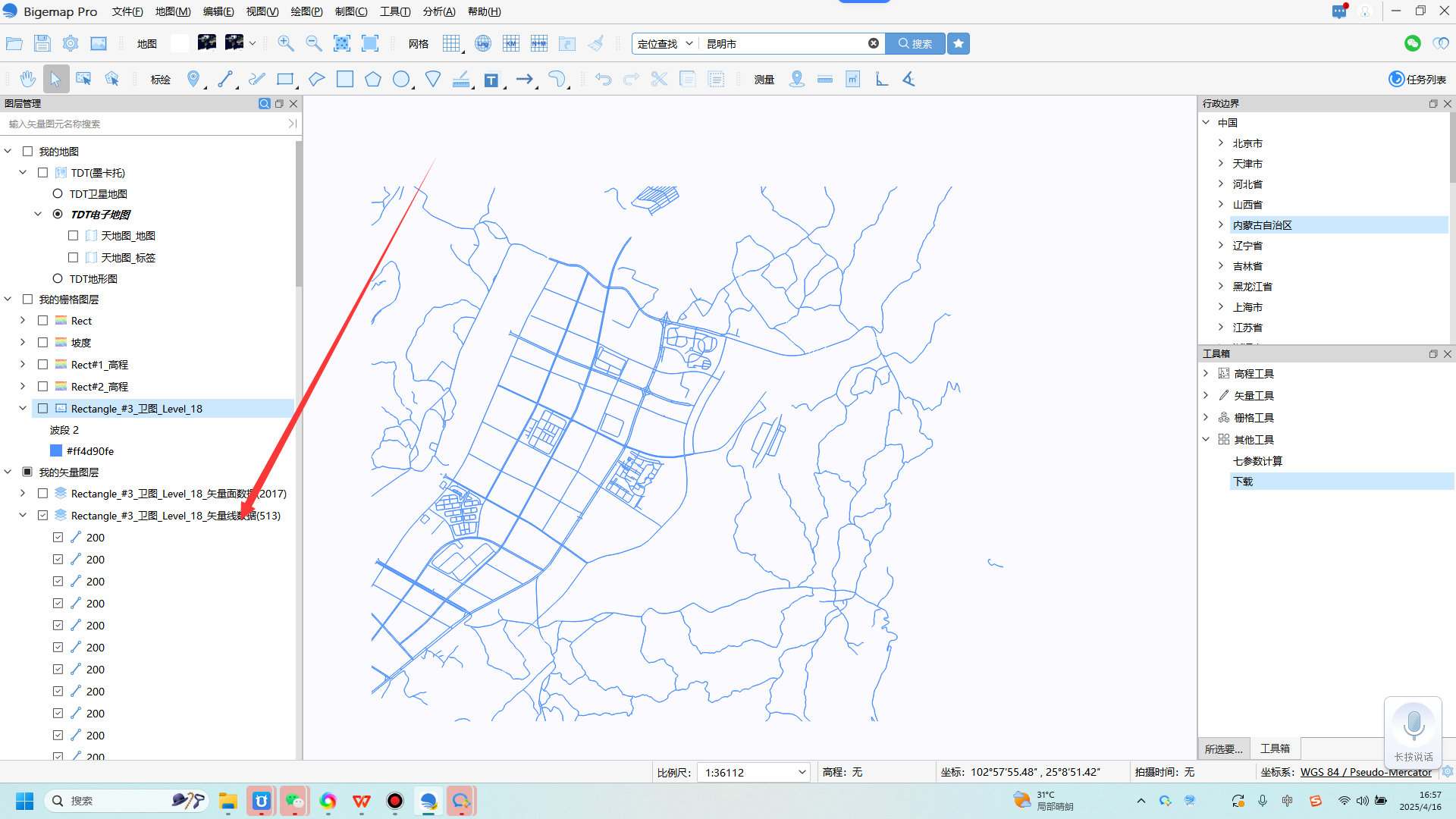

12.查看提取的道理矢量效果：

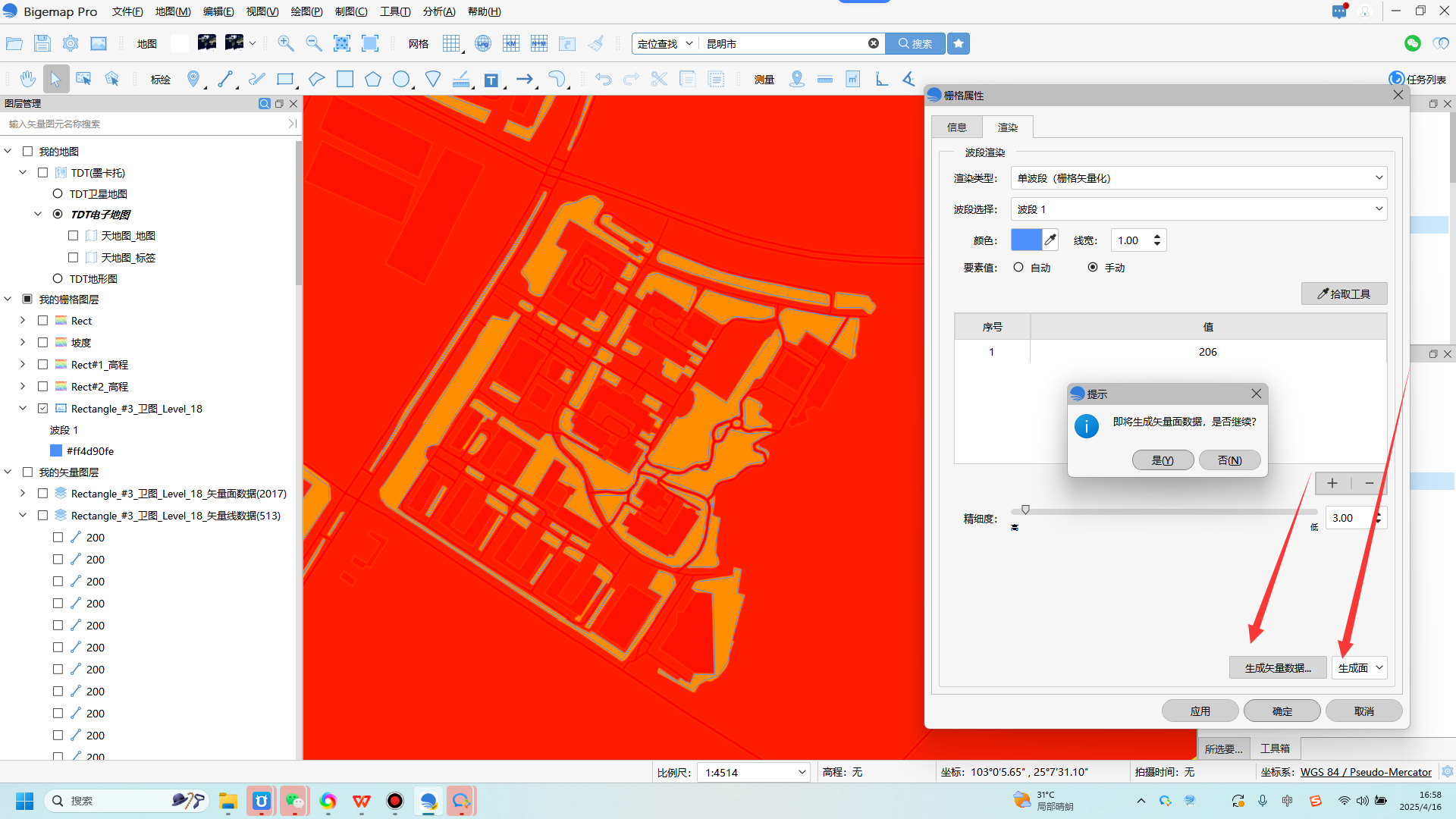

13.如需要水塘、绿地等要素，如果电子地图上有这些地类，同样的方式提取即可：

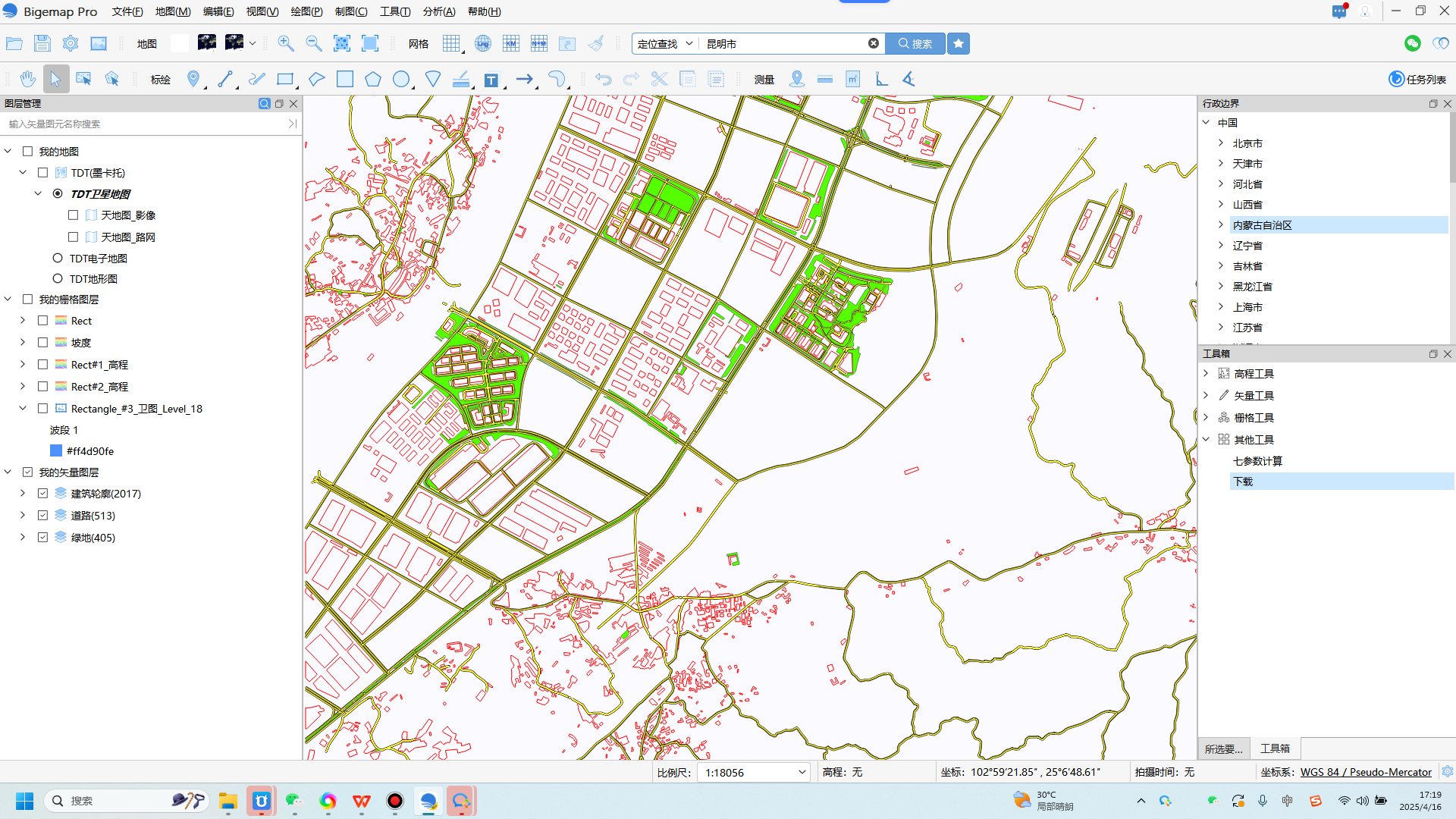

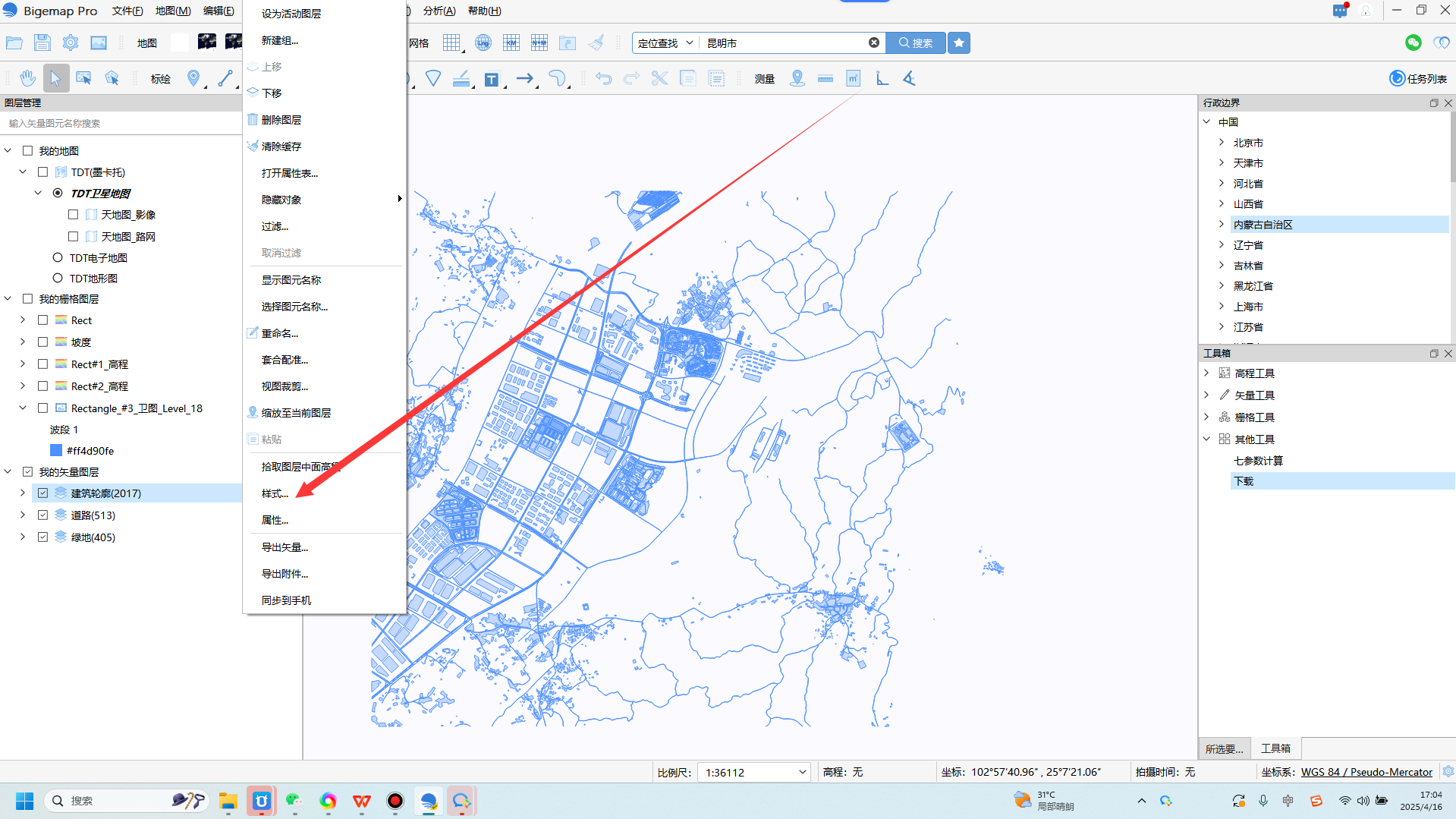

14.查看最终的矢量数据效果，针对不同类型设置样式，选择图层右键点击样式设置：

15.这是修改后的效果：

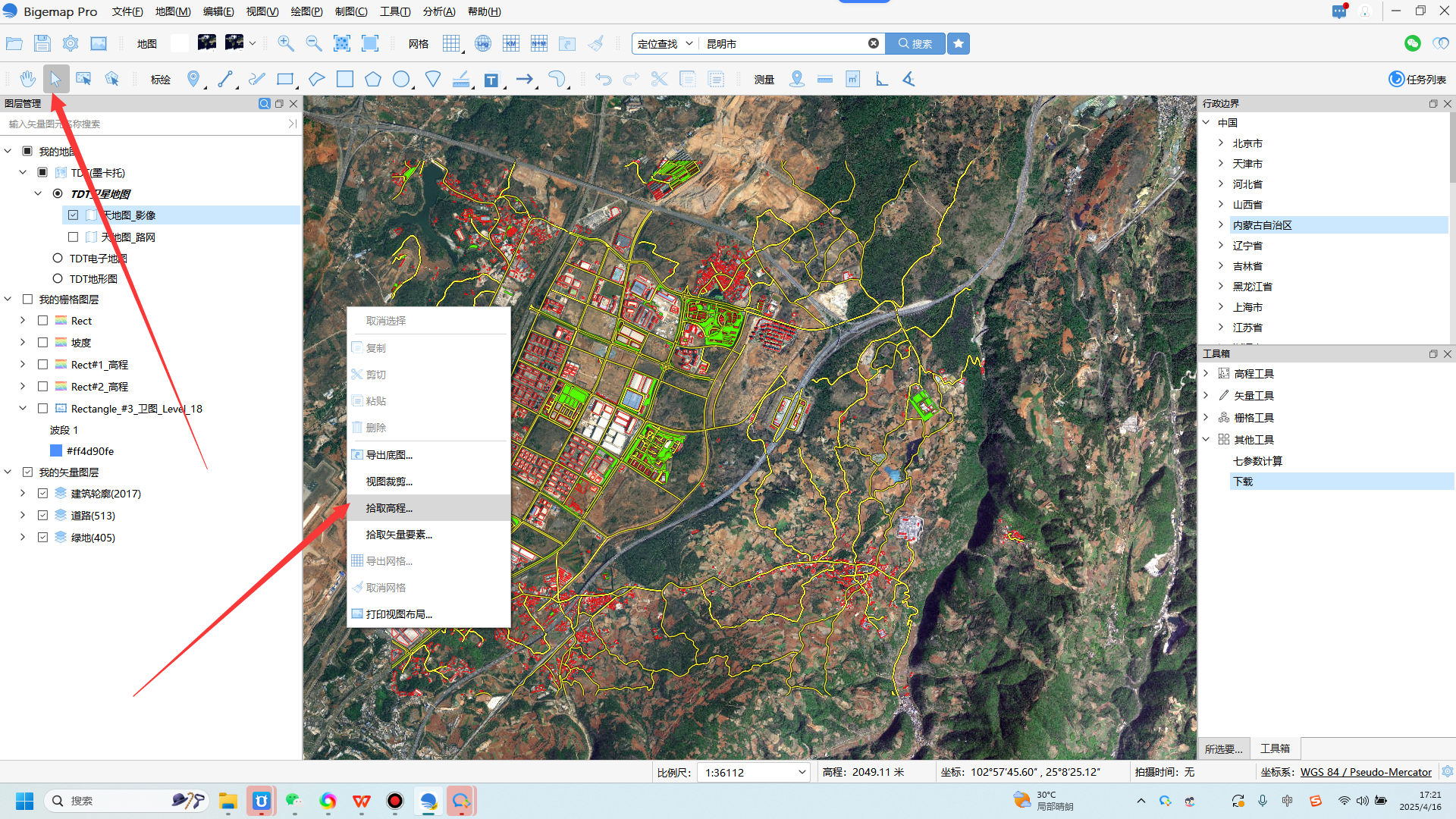

16.如果需要这个地区的等高线数据，先提取这个范围的高程，使用箭头工具选择地图鼠标右键拾取高程：

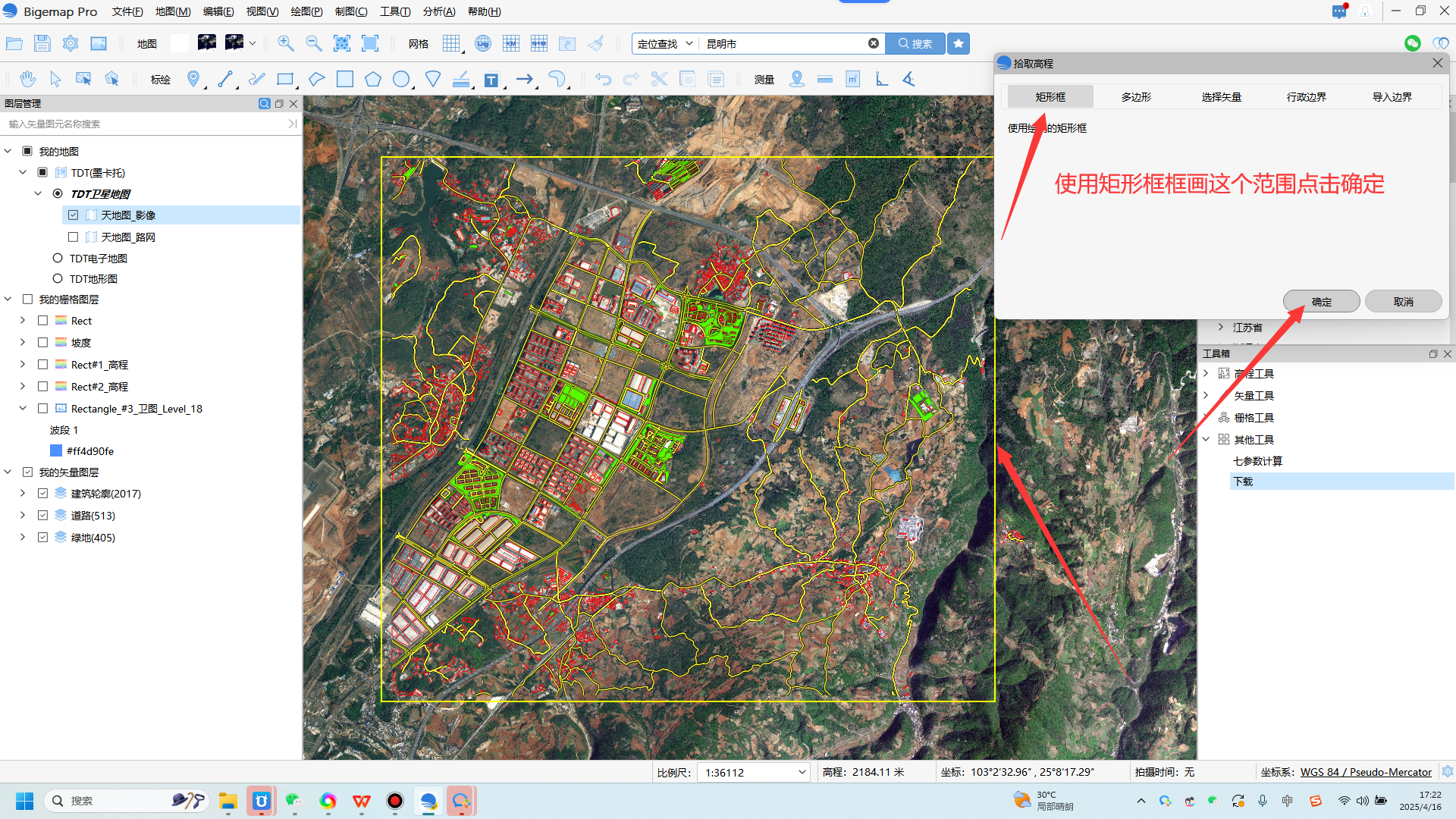

17.框画对应区域，点击确定提取高程：

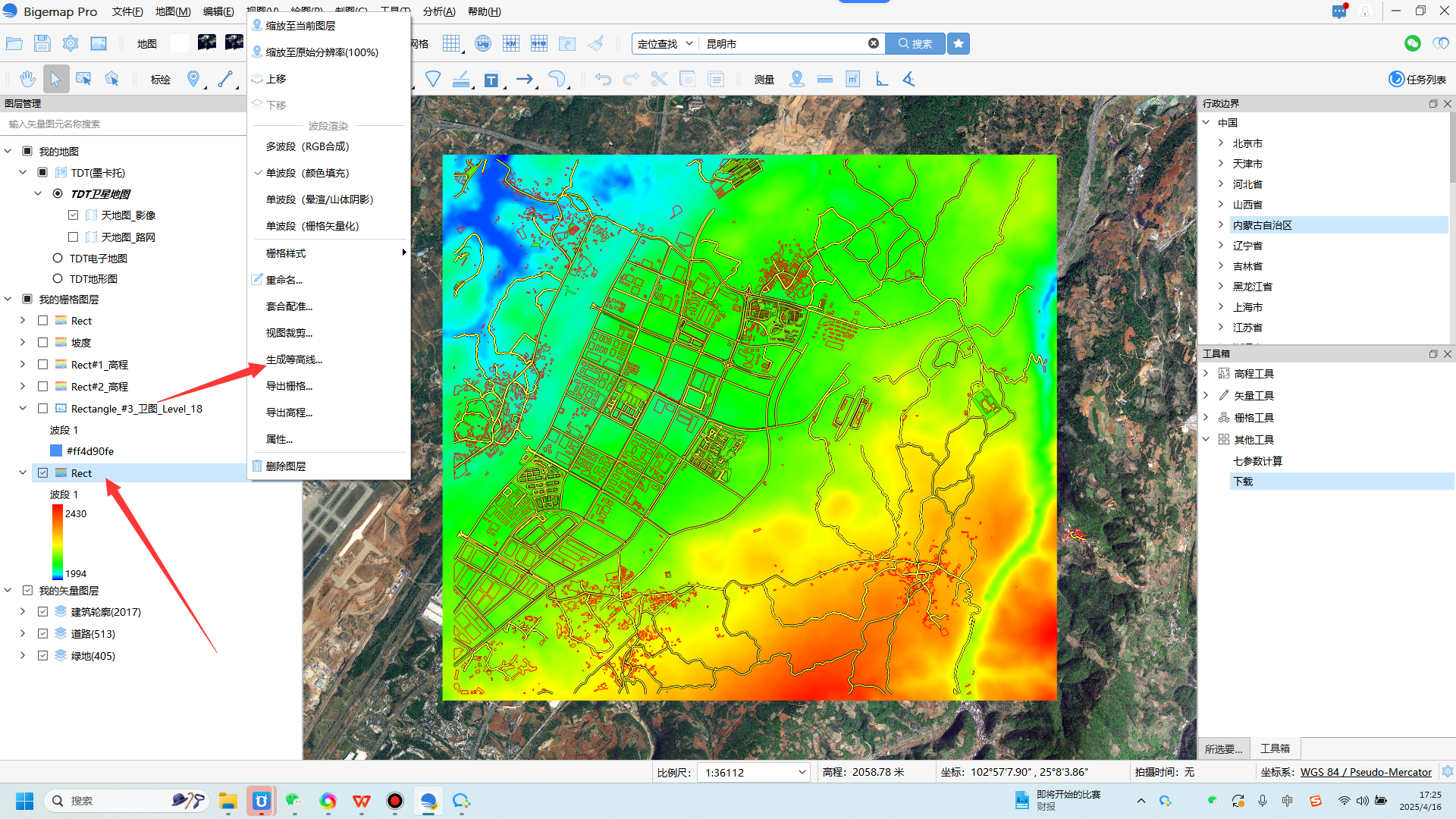

18.在我的栅格图层中选择这个高程渲染图，鼠标右键生成等高线：

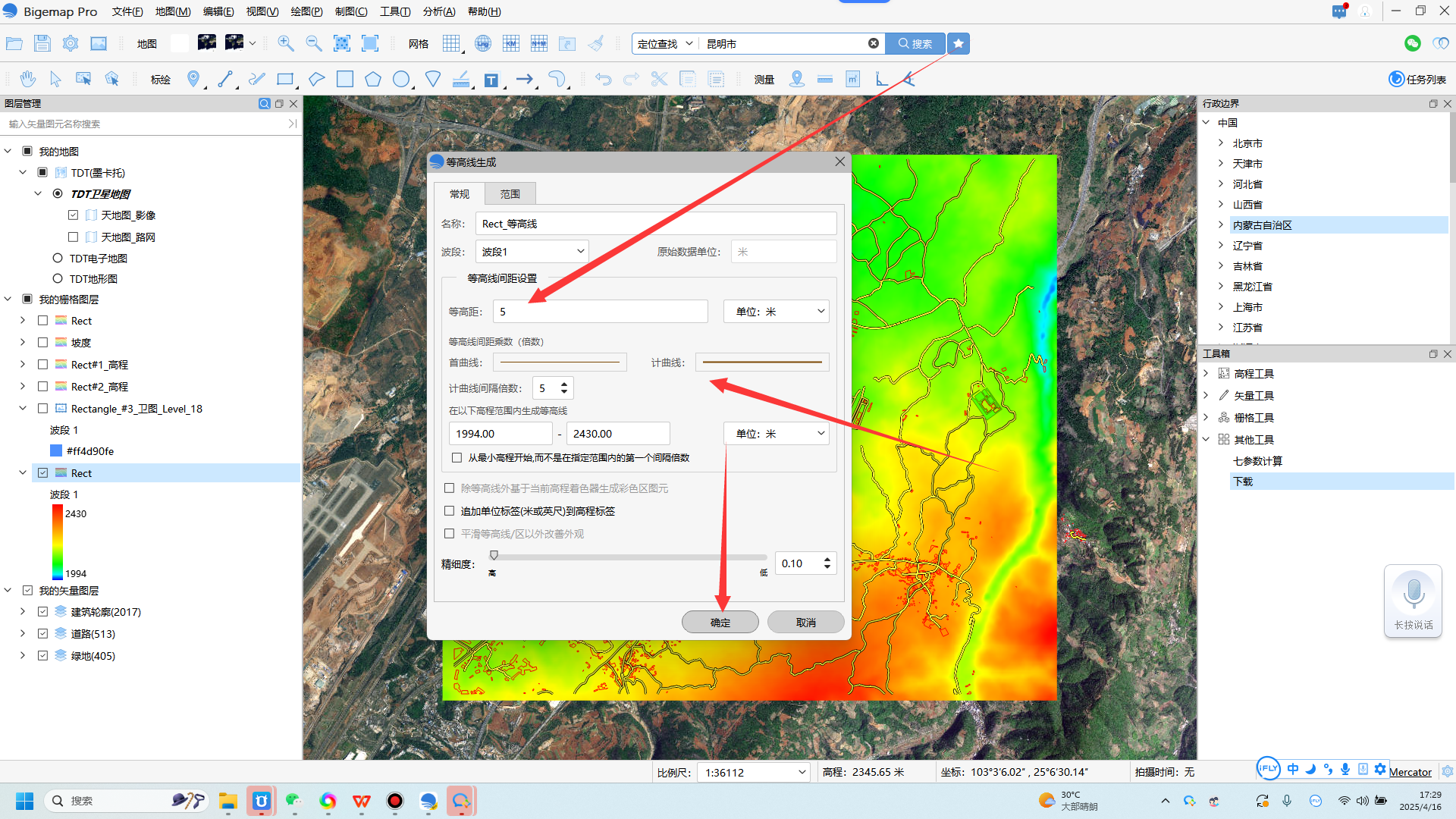

19.自定义设置等高距和线性样式颜色，点击确定：

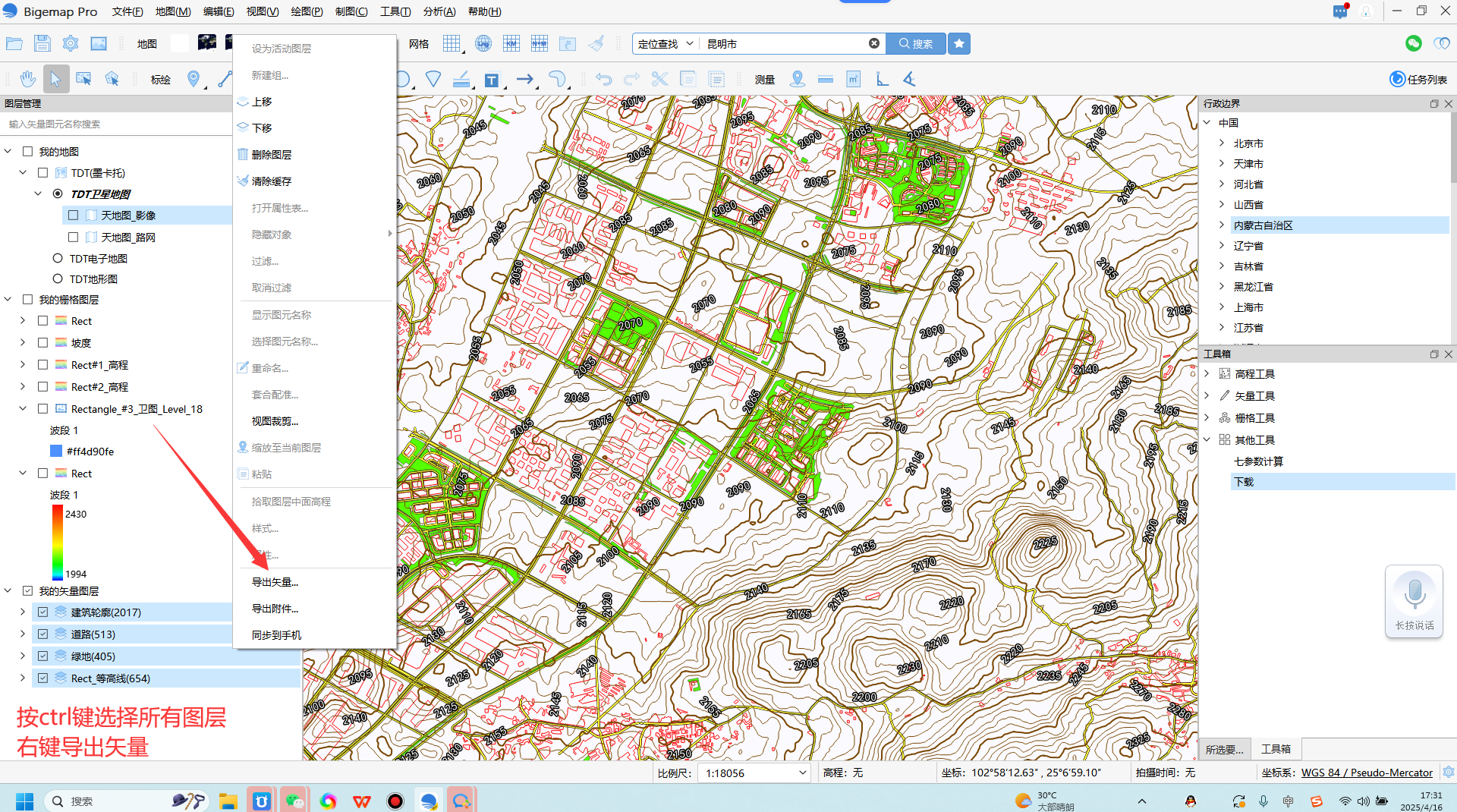

20.如需导出CAD矢量文件，按住ctrl键选择所有图层，鼠标右键导出矢量：

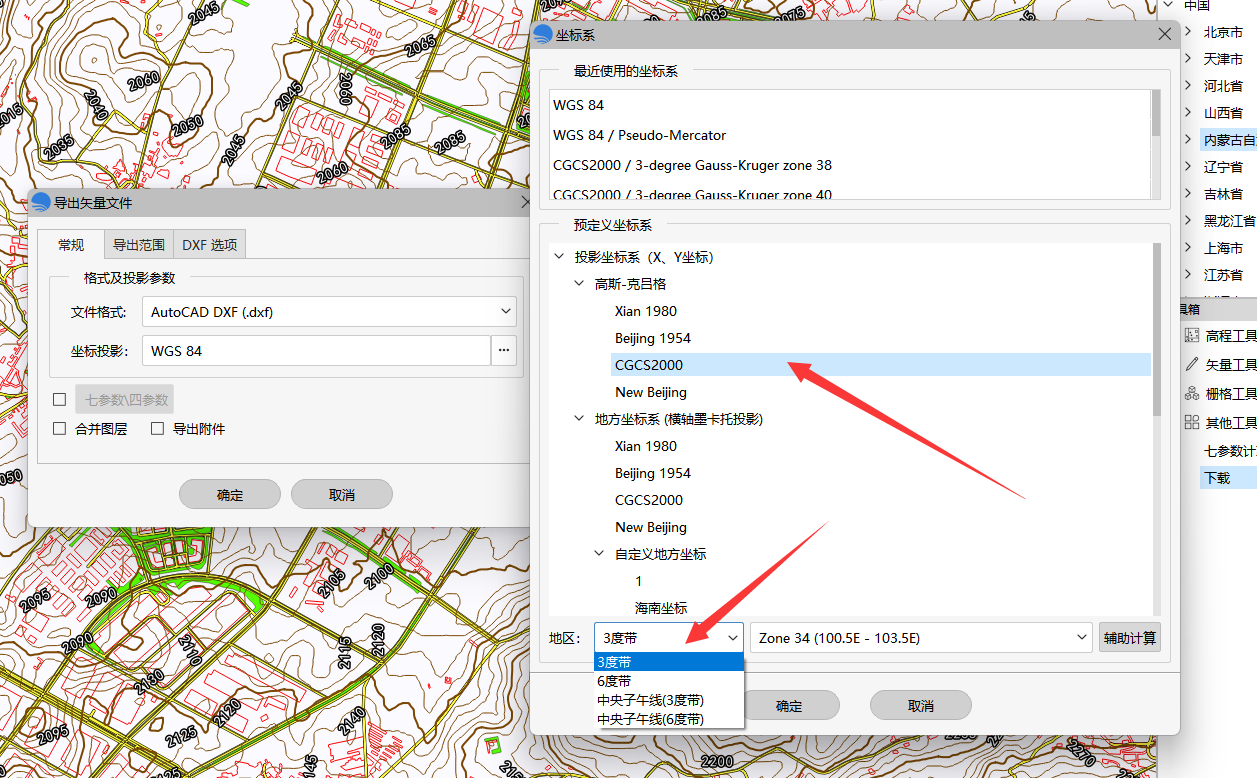

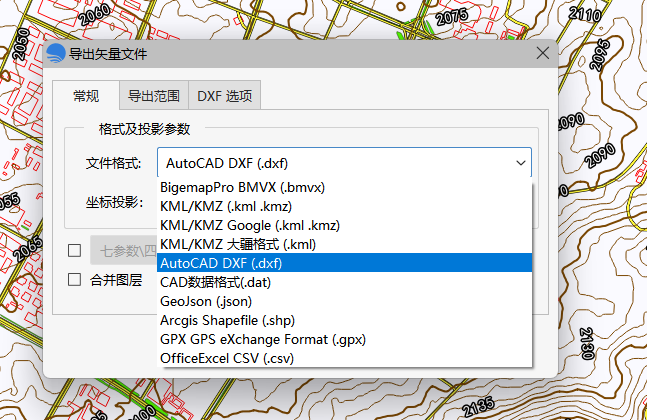

21.选择dxf格式，再选择一个国家2000坐标系，导出即可：

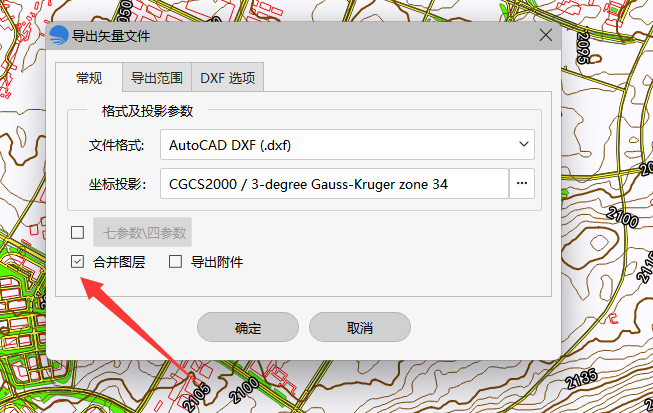

22.最后，导出的时候一定要勾选合并图层，因为我们导出的是多个数据图层：

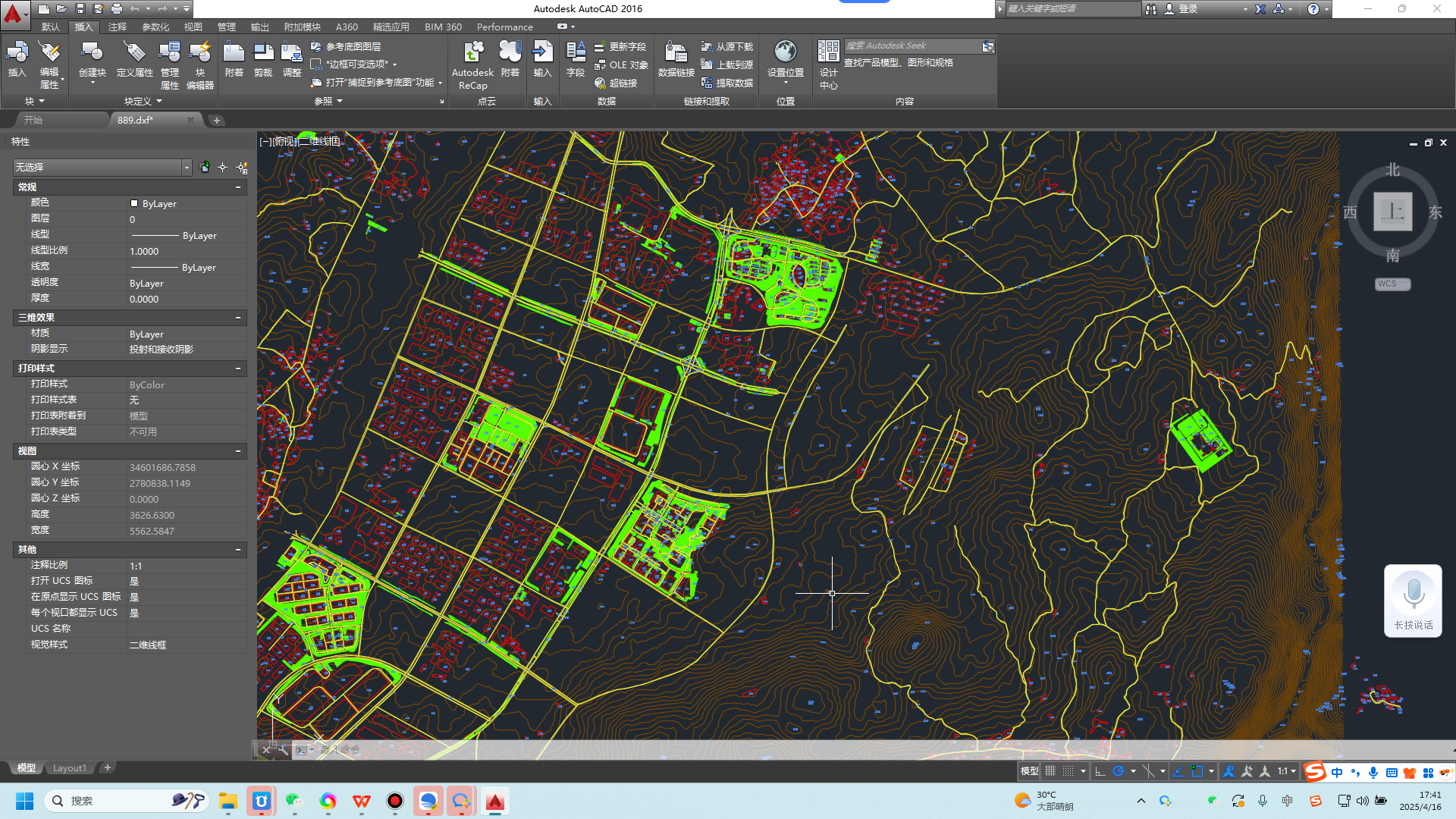

23.最后打开CAD查看数据效果：

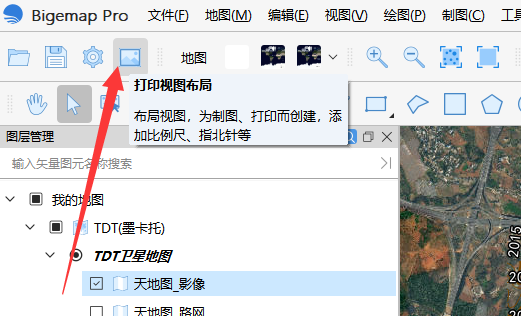

24.如需打印图片，左上角切换打印视图布局：

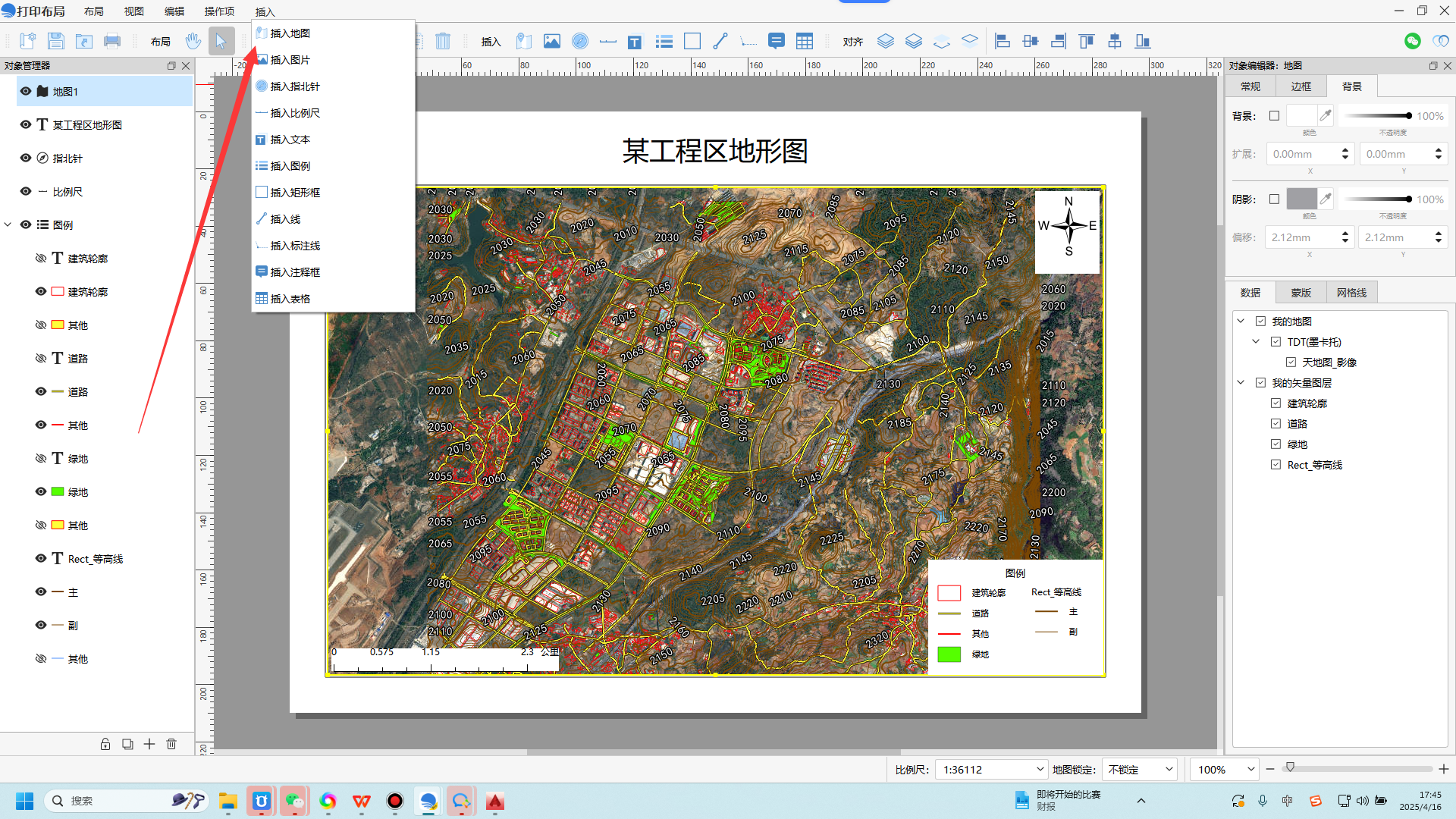

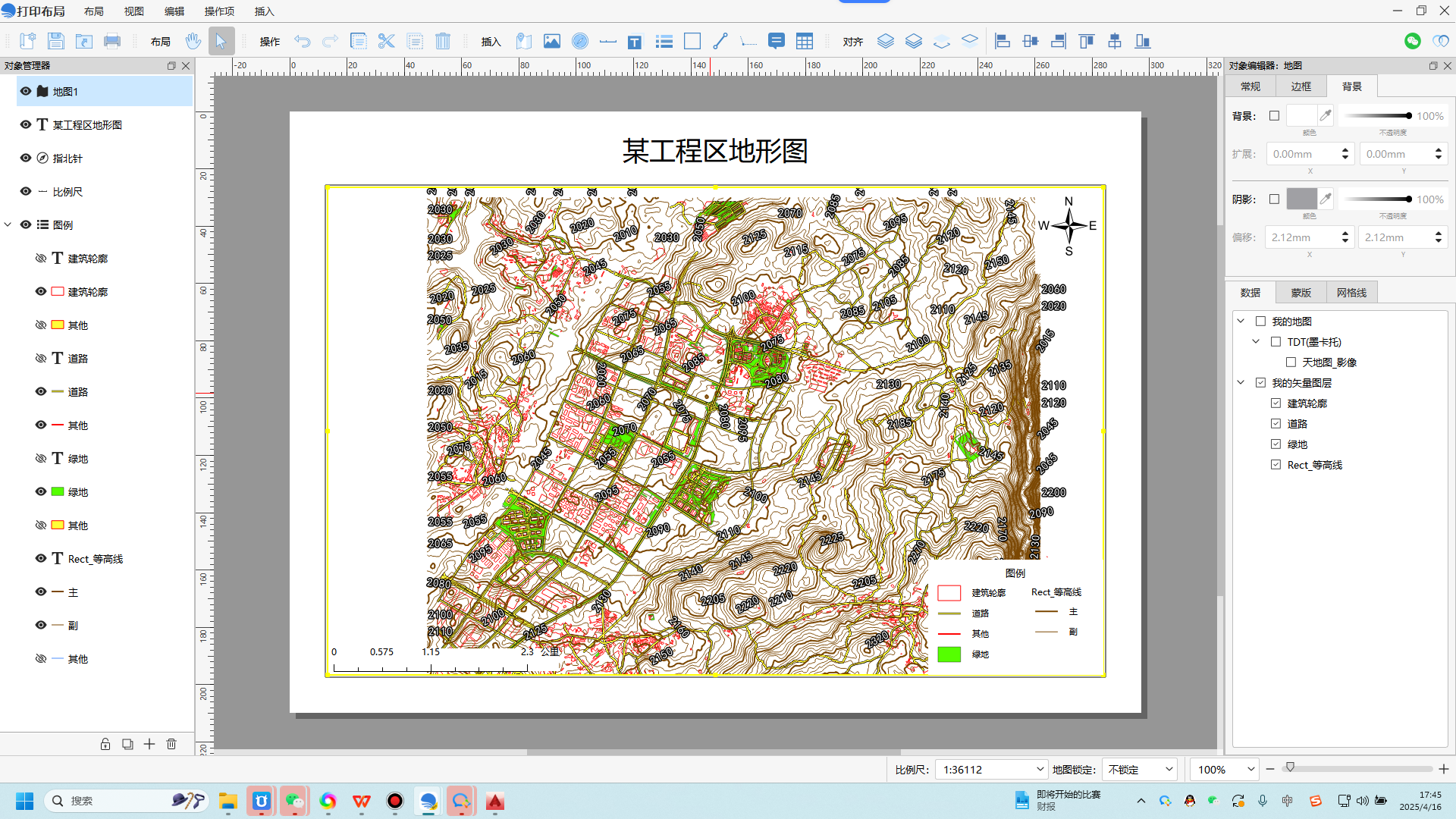

25.插入名称、指北针、图例、比例尺、打印成图：
